沪粤版（2024）13.5 电压与电压的测量当堂检测题

这是一份沪粤版（2024）13.5 电压与电压的测量当堂检测题，共6页。试卷主要包含了5；3，单位，换算关系，常见电压值等内容，欢迎下载使用。
一阶·巩固基础分点练
知识点1：电压的基本概念
下列关于电压的说法，正确的是（ ）
A.电压是形成电流的唯一条件
B.电源的作用是提供电压
C.不同电源提供的电压一定相同
D.电压的单位是安培

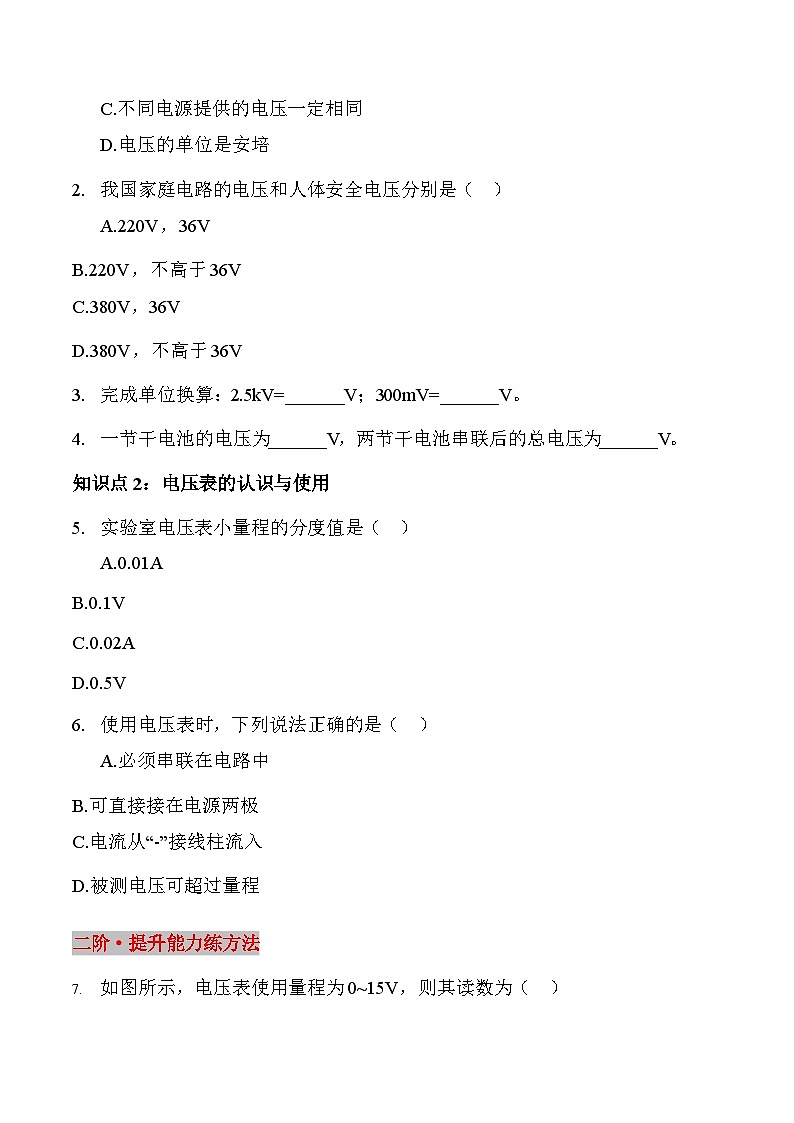

我国家庭电路的电压和人体安全电压分别是（ ）
A.220V，36V
B.220V，不高于36V
C.380V，36V
D.380V，不高于36V
完成单位换算：2.5kV=______V；300mV=______V。
一节干电池的电压为______V，两节干电池串联后的总电压为______V。
知识点2：电压表的认识与使用
实验室电压表小量程的分度值是（ ）
使用电压表时，下列说法正确的是（ ）
A.必须串联在电路中
B.可直接接在电源两极
C.电流从“-”接线柱流入
D.被测电压可超过量程
二阶·提升能力练方法
如图所示，电压表使用量程为0~15V，则其读数为（ ）
B.5V
D.10V
要测量小灯泡两端的电压，电压表正确的连接方式是（ ）
A.与小灯泡串联
B.与小灯泡并联且正负接线柱接反
C.与小灯泡并联且电流从“+”流入“-”流出
D.接在电源两极之间
如图所示电路，闭合开关后电压表测量的是（ ）
A.L1两端电压
B.L2两端电压
C.电源电压
D.L1和L2总电压
某同学用电压表测量电压时，指针反偏，原因是______；若指针偏转角度很小，应______。
三阶综合拓展
如图所示，闭合开关S后，电压表V1示数为3V，V2示数为2V，则电源电压为______V，L1两端电压为______V，L2两端电压为______V。
参考答案
一阶基础巩固
B
B
2500；0.3
1.5；3
B
B
二阶能力提升
C
C
B
正负接线柱接反；换用小量程
三阶综合拓展
3；1；2

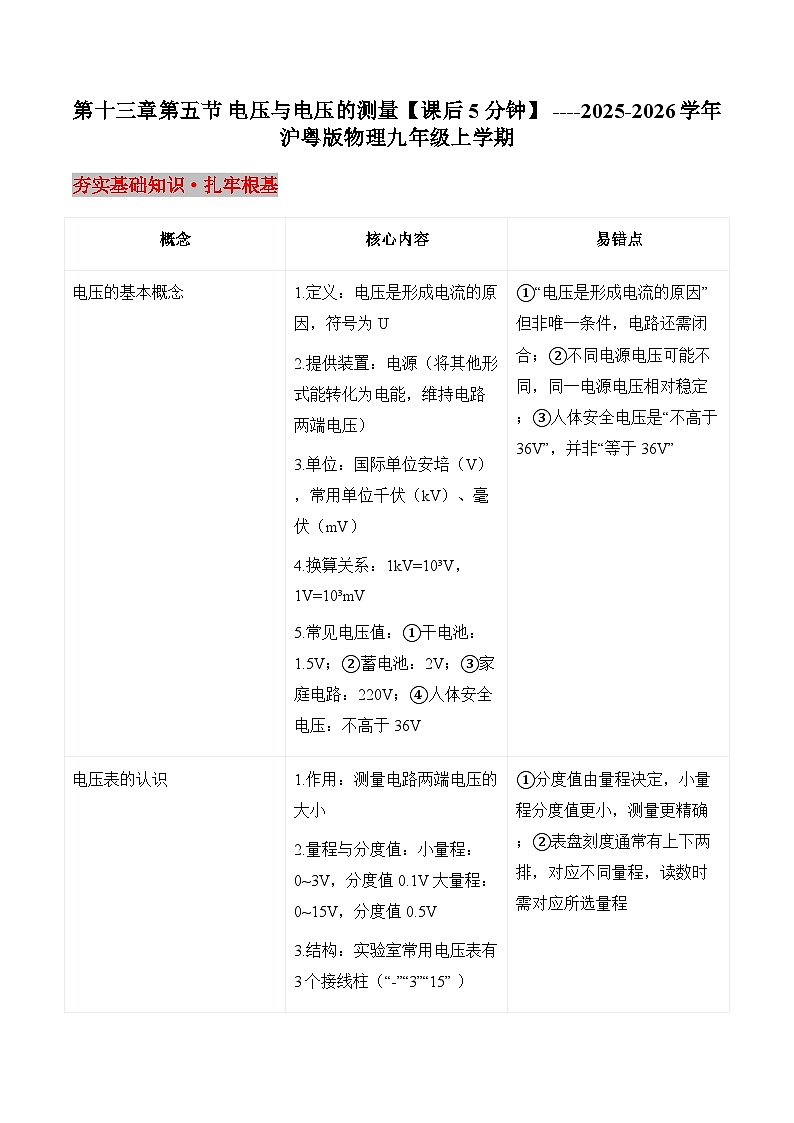

概念
核心内容
易错点
电压的基本概念
1.定义：电压是形成电流的原因，符号为U
2.提供装置：电源（将其他形式能转化为电能，维持电路两端电压）
3.单位：国际单位安培（V），常用单位千伏（kV）、毫伏（mV）
4.换算关系：1kV=10³V，1V=10³mV
5.常见电压值：①干电池：1.5V；②蓄电池：2V；③家庭电路：220V；④人体安全电压：不高于36V
①“电压是形成电流的原因”但非唯一条件，电路还需闭合；②不同电源电压可能不同，同一电源电压相对稳定；③人体安全电压是“不高于36V”，并非“等于36V”
电压表的认识
1.作用：测量电路两端电压的大小
2.量程与分度值：小量程：0~3V，分度值0.1V大量程：0~15V，分度值0.5V
3.结构：实验室常用电压表有3个接线柱（“-”“3”“15”）
①分度值由量程决定，小量程分度值更小，测量更精确；②表盘刻度通常有上下两排，对应不同量程，读数时需对应所选量程

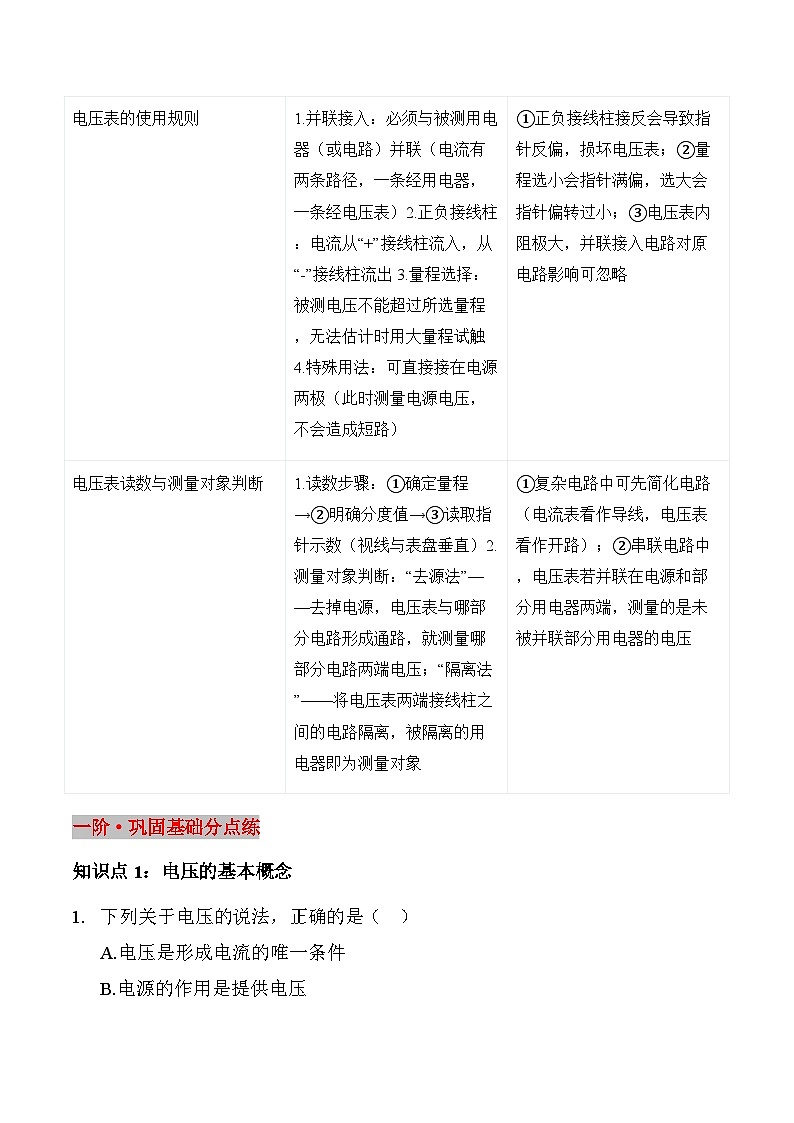

电压表的使用规则
1.并联接入：必须与被测用电器（或电路）并联（电流有两条路径，一条经用电器，一条经电压表）2.正负接线柱：电流从“+”接线柱流入，从“-”接线柱流出3.量程选择：被测电压不能超过所选量程，无法估计时用大量程试触4.特殊用法：可直接接在电源两极（此时测量电源电压，不会造成短路）
①正负接线柱接反会导致指针反偏，损坏电压表；②量程选小会指针满偏，选大会指针偏转过小；③电压表内阻极大，并联接入电路对原电路影响可忽略
电压表读数与测量对象判断
1.读数步骤：①确定量程→②明确分度值→③读取指针示数（视线与表盘垂直）2.测量对象判断：“去源法”——去掉电源，电压表与哪部分电路形成通路，就测量哪部分电路两端电压；“隔离法”——将电压表两端接线柱之间的电路隔离，被隔离的用电器即为测量对象
①复杂电路中可先简化电路（电流表看作导线，电压表看作开路）；②串联电路中，电压表若并联在电源和部分用电器两端，测量的是未被并联部分用电器的电压
