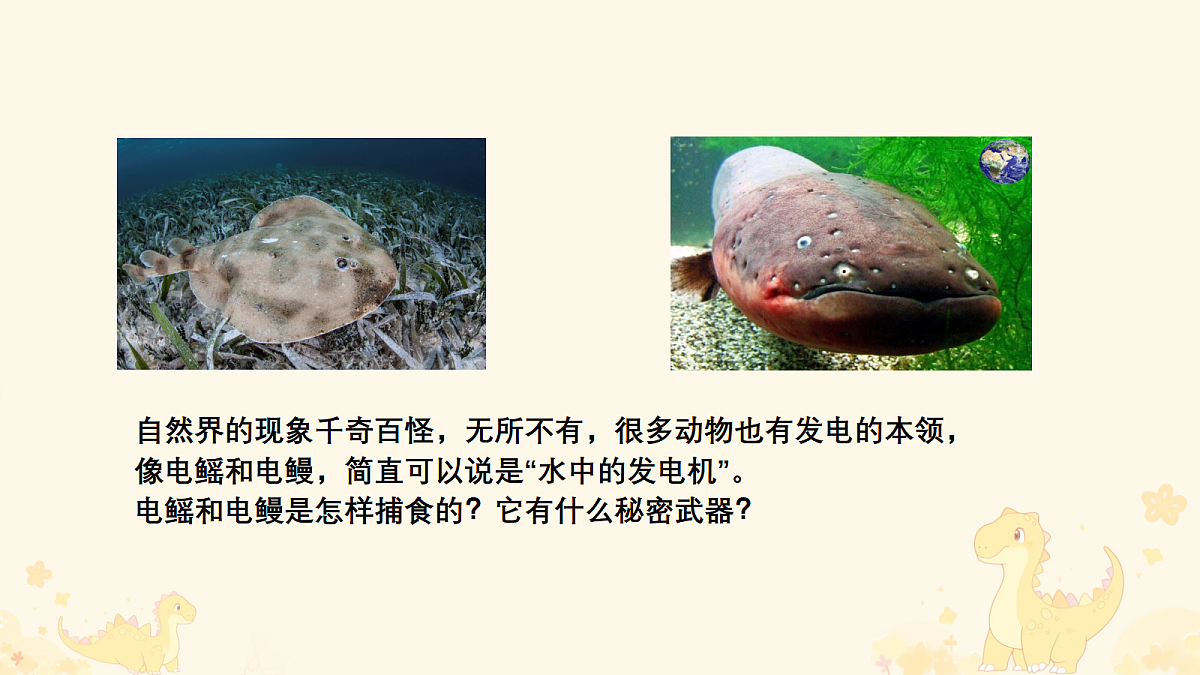

第四节 测量：用电压表测量电压自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。电鳐和电鳗是怎样捕食的？它有什么秘密武器？电压容器A中的水位高于容器B。打开阀门，就会形成由A经过水管流向B的水流。要想让水管中的水连续不断地流动，就必须使容器A中的水位一直高于容器B，即保持A、B之间的水压.我们可以用类比法，将水流类比电流，水压类比电压。电源提供电压使电路中的电荷定向运动，形成电流电压1.电压：电路中产生电流的原因，电源在电路中的作用就是提供电压，不同的电源在电路两端提供的电压一般不同，电压通常用U表示2.国际单位：伏特（简称“伏”） 符号是V 常用单位：千伏（kV） 毫伏（mV）换算关系：1kV=1000V 1V=1000mV3.注意事项（1）电压是形成电流的原因，因此有电流就一定有电压， 但有电压不一定有电流。要在电路中得到持续电流，必须满足两个条件：①有电源提供电压；②电路是通路；（2）表述电压时，不能说是哪一点的电压， 必须指明是“哪个用电器两端的电压”或“哪两点间的电压”；4.常见的电压电源是提供电压的装置。不同的电源提供的电压是不同的一节干电池1.5V电压表1.定义：测量电压的仪器；2.构造3.电压表的使用（1）使用时，电压表必须与被测用电器并联， 让电流从正接线柱流进电压表，从负接线柱流出电压表；（2）被测电压不能超过电压表的量程。 若违反以上规定，可能会损坏电压表；（3）在量程合适时，电压表可以直接接到电源的两极， 测量电源电压（4）不知道被测电压大小时要选择大量程进行试触。电压表：三个接线柱，两个量程。0～3V，分度值0.1V；0～15V，分度值0.5V；4.电压表的读数（1）确定量程：0~3 V（2）确定分度值：1 V/10＝0.1 V（3）确定大格刻度：1 V×2=2 V（4）确定小格刻度：0.1 V×5=0.5 V（5）读数5.电压表使用注意事项（1）一个不能：不能超过电压表的测量范围；（2）两个必须：将电压表必须并联在所测量的部分电路两端； 电流必须从电压表的正接线柱进，负接线柱出；（3）三先三后：先调零后使用； 先看清分度值后读数； 先画图后连接；6.电流表和电压表的比较电压表电流表①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程；电流表看成一条导线电压表可看做断路绝对不允许不经过用电器直接接在电源两极上能够直接并联在电源两极上串联在被测电路中并联在被测电路两端测量电路中的电流测量电路两端的电压实验：用电压表测量电压1.如图所示，小伟将铜片、锌片插入土豆，制成“土豆电池”，闭合开关，二极管发光，电压表指针偏转。以下关于该电路的说法正确的是( )A.通过电路中的电流方向是从锌片到铜片B.若发光二极管断路，则电压表仍然有示数C.铜片是“土豆电池”电源的负极D.若断开开关，则两金属片之间没有电压B2.如图所示电路，甲、乙分别为电压表或电流表，闭合开关后两个灯泡都能发光，则电表甲和乙分别是( )A.都是电压表B.都是电流表C.甲是电流表，乙是电压表D.甲是电压表，乙是电流表D3.下列估测的数据中最接近生活实际的是( )A.人体感觉舒适的洗澡水温度约为60℃B.人体的安全电压为36VC.中学生上楼的功率可达1500WD.家用电冰箱正常工作时的电流约为1AD下 课
