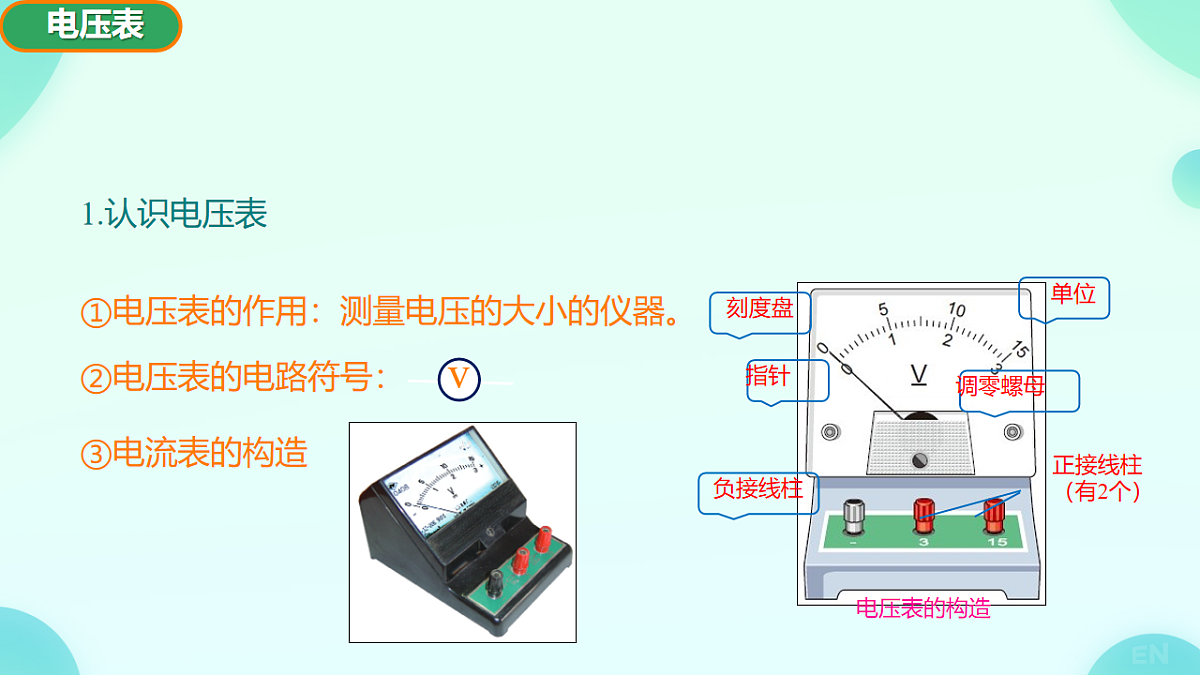

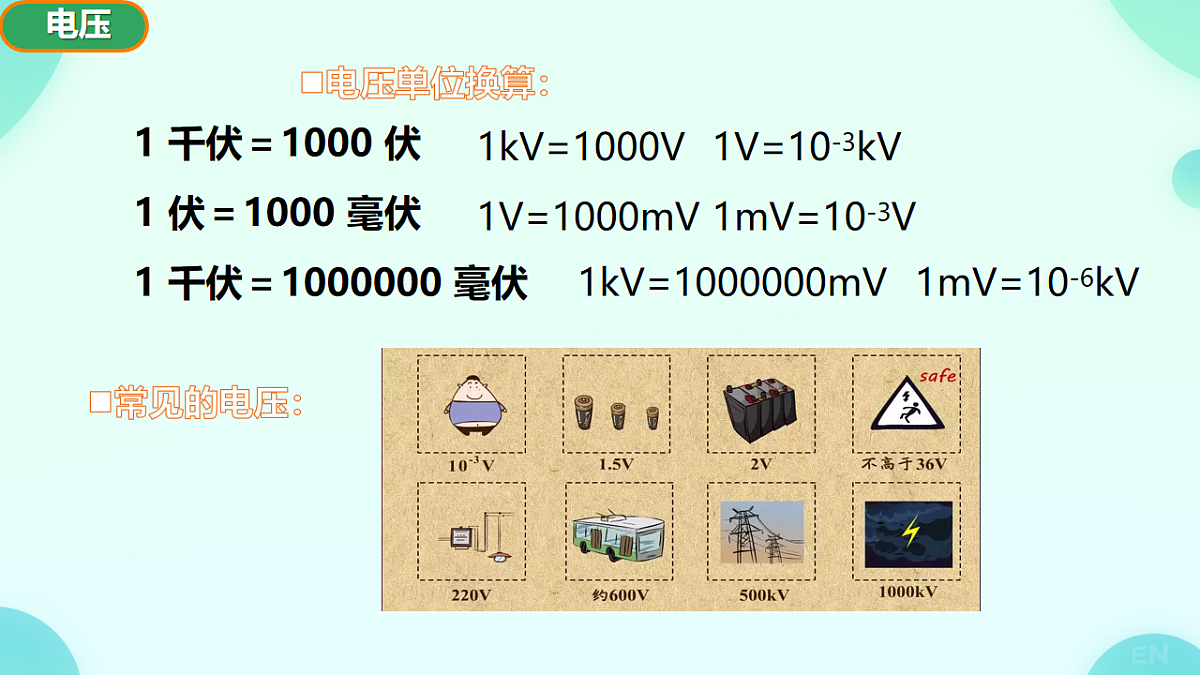

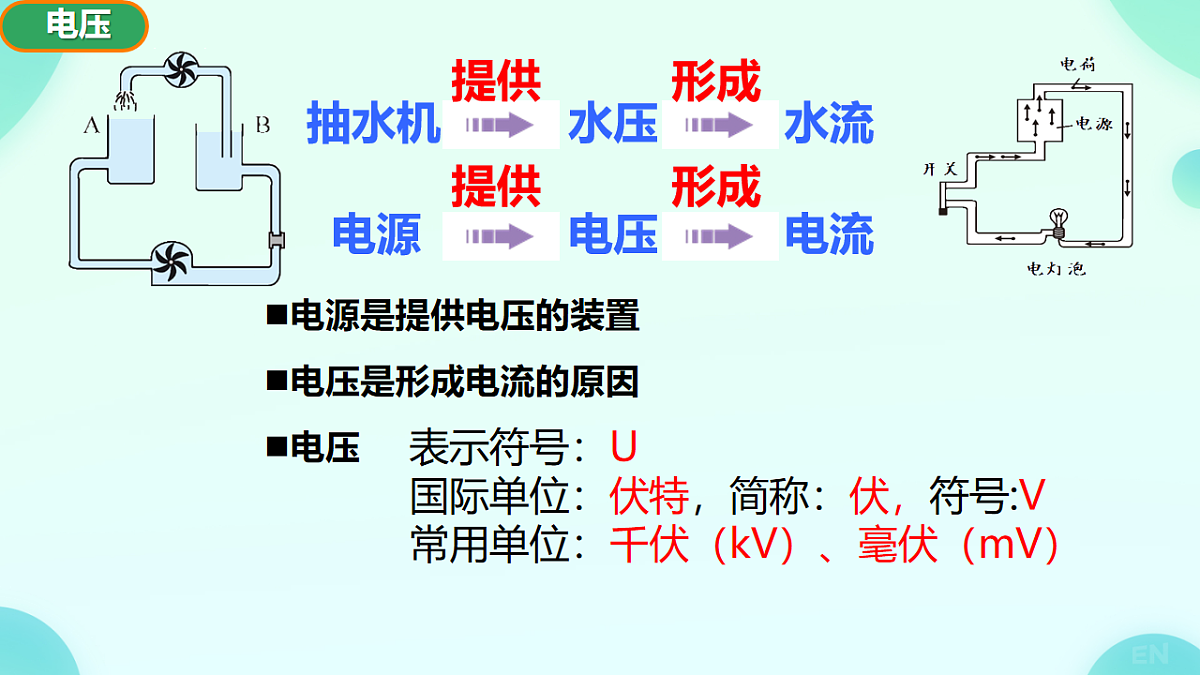

第四节 测量：用电压表测量电压十五章 电与电路沪科版2024电压是形成电流的原因抽水机水压水流提供形成电源电压电流提供形成电源是提供电压的装置电压表示符号：U 国际单位：伏特，简称：伏，符号:V常用单位：千伏（kV）、毫伏（mV）1 千伏＝1000 伏1kV=1000V1 伏＝1000 毫伏1 千伏＝1000000 毫伏1V=1000mV1kV=1000000mV 1V=10-3kV1mV=10-3V1mV=10-6kV电压单位换算：常见的电压： 我们怎么知道某部分电路两端的电压大小呢？有没有测量电压的仪器？有！测量部分电路两端的电压大小的仪器叫电压表1.认识电压表①电压表的作用：测量电压的大小的仪器。②电压表的电路符号：电压表的构造③电流表的构造2.电压表的测量范围表盘上有两排刻度，表示电压表的测量范围，分别是0~3V和0~15V。3.接线柱有三个接线柱，分别是“-”、“3”和“15”。“-”表示负接线柱，“3”和“15”两个接线柱都是“+”接线柱。使用“3”和“-”两个接线柱时，电压表的测量范围是0~3V，最大可测3V的电压。使用“15”和“-”两个接线柱时，电压表的测量范围是0~15V，最大可测15V的电压。测量范围：0~3V分度值：0.1V示数为：2V 4. 电压表的读数方法（1）明确所选电压表的测量范围。例如，0~3V或0~15V。（2）确定电压表的分度值：即表盘的一个小格所代表的电压大小。如果测量范围是0~3V，则每1小格表示0.1V；如果测量范围是0~15V，则每1小格表示0.5V。（3）读数：接通电路，待指针稳定（不左右摆动）后读数。测量范围：0~15V分度值：0.5V示数为：12.5V5. 电压表的使用（1）使用前进行调零使用电压表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。（2）电压表与被测用电器并联（3）必须让电流从红色（“＋”号）接线柱流进，再从黑色（“－”号）接线柱流出。电流从“-”接线柱流入，从“+”接线柱流出。指针反向偏转，不能测量电压，会损坏电压表。电流从其“＋”接线柱流入，从“－”接线柱流出（4）被测电压的大小不能超过电压表的测量范围如果被测电压超过电压表的测量范围，就无法读数，而且也有可能损坏电压表，这时应该改用更大测量范围的电压表。“试触法”选测量范围：为避免电压过大损坏电压表，在不能事先估算电压的情况下，要选择大的测量范围，先闭合开关然后迅速断开（叫 “试触”），看在闭合开关的瞬间指针的偏转是否在最大测量值之内。一看接线柱，确定量程数；二看每小格，确定分度值；三看指针处，正视仔细读。电压表读数口诀电压表的使用规则调零量程选择连入电路读数测谁电压和谁并联估计被测电压的大小，或通过试触选择合适量程要使电流从“+”接线柱流进，从“_”接线柱流出测电路两端的电压测电路中的电流测谁电压和谁并联；可以与电源直接相连，测电源电压测谁电流和谁串联；不能与电源直接相连，会造成电路短路0~3V，0~15V0~0.6A，0~3A把电压表所在电路部分看作是开路把电流表看作是一根导线①使用前要调零，弄清分度值、量程； ②使用时都要使电流从正接线柱流入，负接线柱流出； ③都要选择合适的量程，待指针稳定后再读数； ④不能估计出电流、电压值时，可用试触法判断是否超过量程 电源两端电压：U=_____2.5V小灯泡两端电压：UL=_____2.5V 用不同规格的灯泡连接成如图所示的电路，闭合开关，观察小灯泡的亮度；有什么现象？小灯泡的亮暗程度不一样可能与什么有关呢？实验探究一：用电压表测量电池的电压实验器材: 1号电池三节、5号电池一节、7号电池一节、开关一只、电压表一块、导线若干实验步骤:1、用电压表分别测出一节1号、5号、7号干电池的电压。2、分别测出两节1号干电池串联和三节1号干电池串联成的电池组的电压。实验结论:不同型号的一节干电池的电压均为1.5V。多节电池串联的总电压等于每节电池的电压之和。实验探究二：串联电路的电压规律提出问题: 串联电路总电压与各部分电路两端的电压有什么关系？猜想与假设: 设计实验与制定计划：1. 分别把电压表并联在如图所示是电路中A、B两点间，B、C两点间，A、C两点间，分别测量各用电器两端的电压和电源电压，看看它们之间有什么关系；2. 换上另外两只不同规格的灯泡，重复上述实验，看看是否存在同样的关系。1、水果电池将化学能转化为电能2、铜片是正极，铁片是负极3、水果电池正负极与选用材料有关4、水果电池的电压跟①水果的种类②金属片的材料③金属片插入水果的深度④距离⑤水果的温度等有关 废干电池污染与安全处理使有无汞电池 分类回收、利用电压电压电压的测量电压（U）：电压是形成电流的原因，能推动电荷定向流动。电压的单位其它单位有千伏（kV）、毫伏（mV）单位换算：1kV=1000V 1mV=0.001V伏特，简称伏，符号是V 。认识电压表电压表的使用电压表的读数实验：用电压表测量电压下 课
