初中物理沪科版（2024）九年级全册（2024）第四节 测量：用电压表测量电压同步达标检测题

这是一份初中物理沪科版（2024）九年级全册（2024）第四节 测量：用电压表测量电压同步达标检测题，共14页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

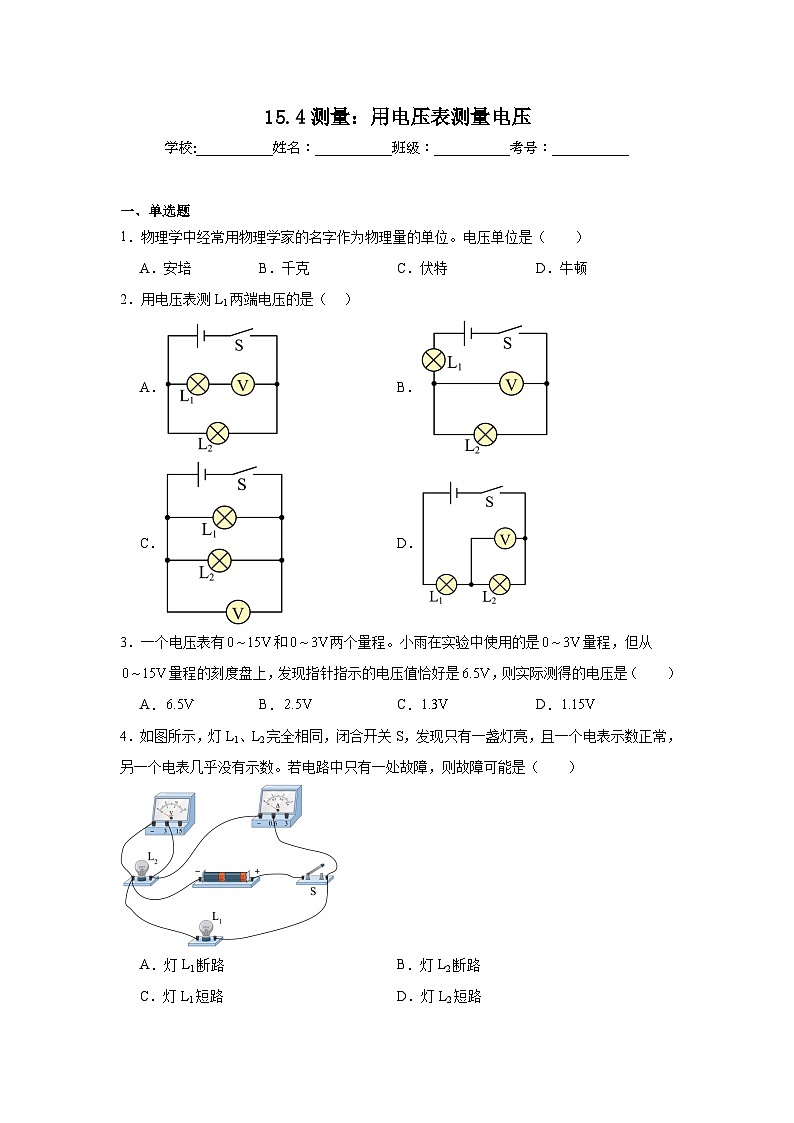

一、单选题
1．物理学中经常用物理学家的名字作为物理量的单位。电压单位是（ ）
A．安培B．千克C．伏特D．牛顿
2．用电压表测L1两端电压的是（ ）
A．B．
C．D．
3．一个电压表有和两个量程。小雨在实验中使用的是量程，但从量程的刻度盘上，发现指针指示的电压值恰好是，则实际测得的电压是（ ）
A．B．C．D．
4．如图所示，灯L1、L2完全相同，闭合开关S，发现只有一盏灯亮，且一个电表示数正常，另一个电表几乎没有示数。若电路中只有一处故障，则故障可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路

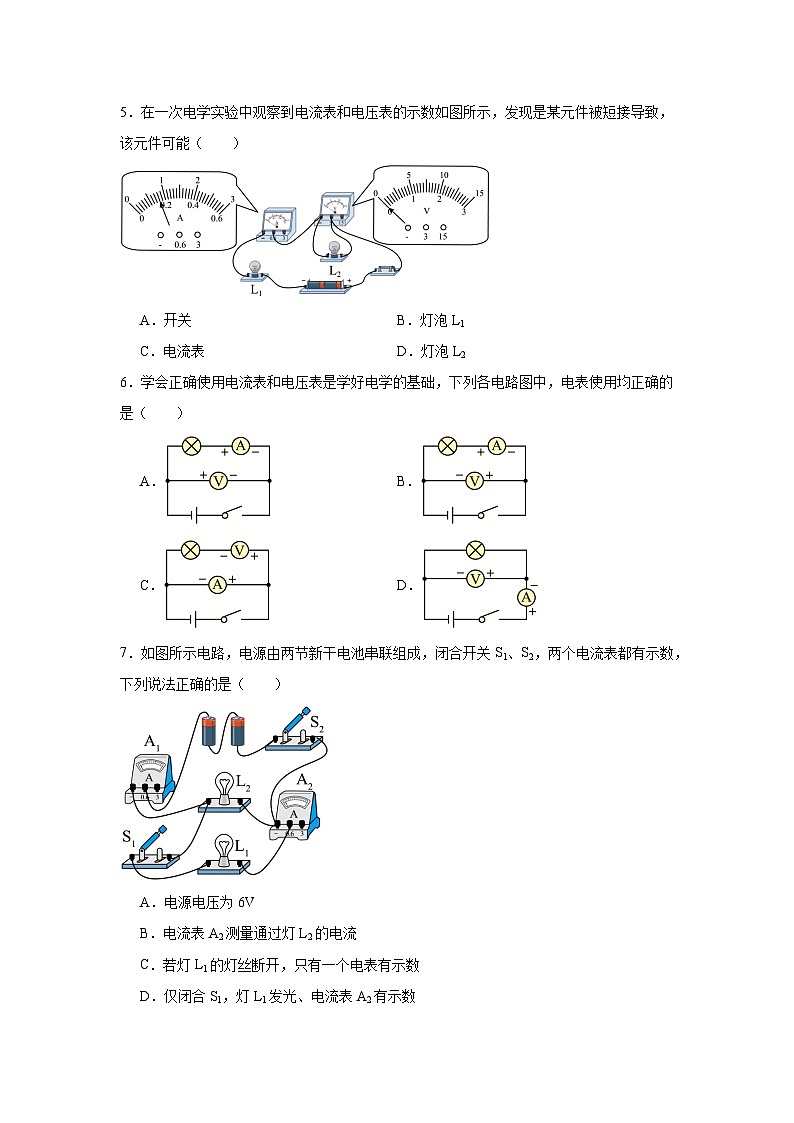

5．在一次电学实验中观察到电流表和电压表的示数如图所示，发现是某元件被短接导致，该元件可能（ ）
A．开关B．灯泡L1
C．电流表D．灯泡L2
6．学会正确使用电流表和电压表是学好电学的基础，下列各电路图中，电表使用均正确的是（ ）
A．B．
C．D．
7．如图所示电路，电源由两节新干电池串联组成，闭合开关S1、S2，两个电流表都有示数，下列说法正确的是（ ）
A．电源电压为6V
B．电流表A2测量通过灯L2的电流
C．若灯L1的灯丝断开，只有一个电表有示数
D．仅闭合S1，灯L1发光、电流表A2有示数

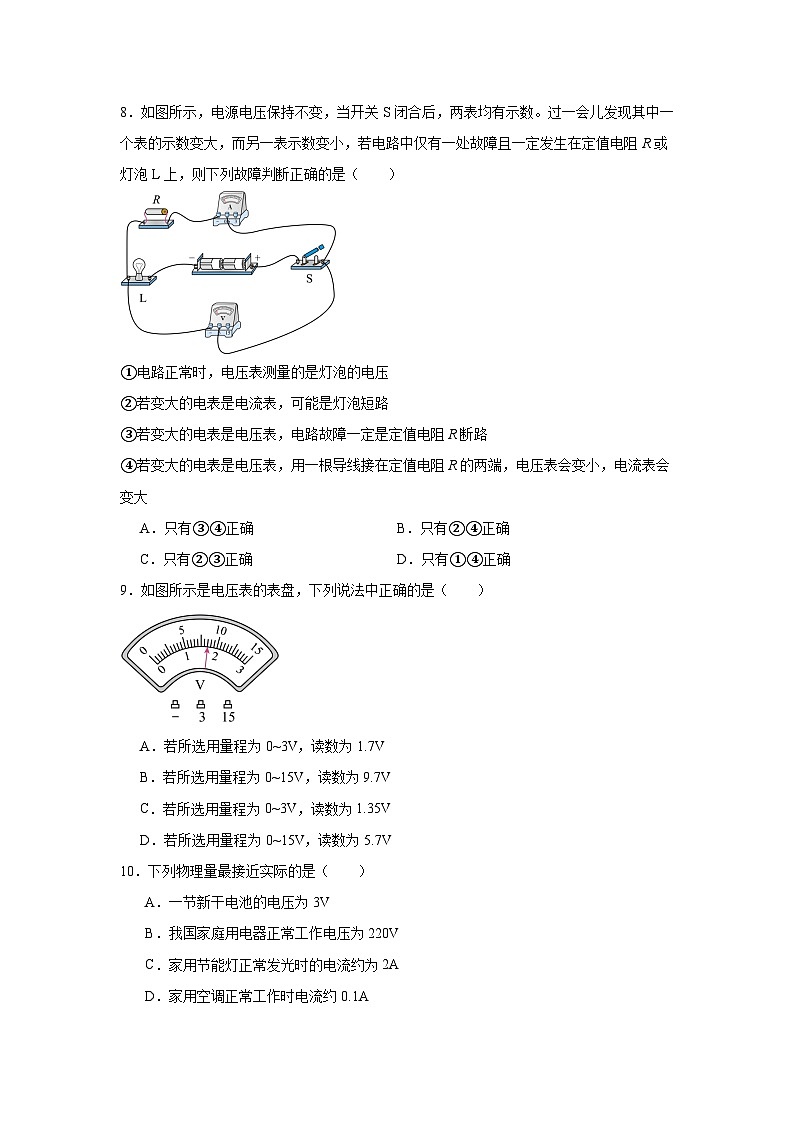

8．如图所示，电源电压保持不变，当开关S闭合后，两表均有示数。过一会儿发现其中一个表的示数变大，而另一表示数变小，若电路中仅有一处故障且一定发生在定值电阻R或灯泡L上，则下列故障判断正确的是（ ）
①电路正常时，电压表测量的是灯泡的电压
②若变大的电表是电流表，可能是灯泡短路
③若变大的电表是电压表，电路故障一定是定值电阻R断路
④若变大的电表是电压表，用一根导线接在定值电阻R的两端，电压表会变小，电流表会变大
A．只有③④正确B．只有②④正确
C．只有②③正确D．只有①④正确
9．如图所示是电压表的表盘，下列说法中正确的是（ ）
A．若所选用量程为0~3V，读数为1.7V
B．若所选用量程为0~15V，读数为9.7V
C．若所选用量程为0~3V，读数为1.35V
D．若所选用量程为0~15V，读数为5.7V
10．下列物理量最接近实际的是（ ）
A．一节新干电池的电压为3V
B．我国家庭用电器正常工作电压为220V
C．家用节能灯正常发光时的电流约为2A
D．家用空调正常工作时电流约0.1A
二、多选题
11．如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A．若甲为电流表，则两灯一定并联B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流D．若甲为电流表，则乙可能为电压表
12．关于电压表的使用规则，下列说法正确的是（ ）
A．电压表应该与被测用电器串联
B．电压表不能直接连在电源两端
C．使用前应该检查指针是否指在零刻度线处
D．连接电压表时，应同时考虑电压表的量程和分度值
13．小琳探究串联电路的电压规律，连接了如图所示的电路，下列说法正确的是（ ）
A．闭合开关S，电压表测量L2两端的电压
B．只将导线①的下端改接到L1右端，闭合开关S，电压表测量L1和L2的总电压
C．只将导线①的下端改接到L1左端，闭合开关S，电压表测量电源电压
D．只将导线②的下端改接到L1左端，闭合开关S，电压表测量L1两端的电压
14．小华用一个柠檬制作了水果电池。为了知道如图甲中A、B哪个是正极，小华把铁片A、铜片B插入柠檬，并接入电压表，当其闭合开关S后，发现发光二极管发光，电压表示数如图乙，则（ ）
A．柠檬两端的电压为0.5V
B．铁片A是水果电池的负极
C．若断开开关，二极管不发光，说明A、B两金属片之间没有电压
D．B金属片到开关S的自由电子运动方向是从开关S到B金属片
15．下列说法正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流
三、填空题
16．小明在“探究串联电路电压规律”实验中，闭合开关，两灯发光，L1突然熄灭，L2仍然发光，电压表无示数。原因可能是 ；电路正常后，小明想测灯泡L2的电压，将A接线柱改接到C点，B接线柱保持不动 （填“能”或“不能”）测出L2的电压。
17．1.5A= A；200V= kV。
18．我国家庭电路的电压是 V，对人体安全的电压是 V。
19．如图所示电路，闭合开关S后，小灯泡 （选填“发光”或“不发光”），电压表 （选填“有示数”或“无示数”）。
20．充电器为手机充电时的输出电压约为 V（选填“5”或“220”），此时手机电池是 （选填“用电器”或“电源”）。
四、实验题
21．学校最近开展了一项“节能环保再利用”活动，某物理兴趣小组查阅资料得知：在污水或污泥中插入不同金属制成的极板，就可以制成一个“微生物电池”。于是，同学们想探究该微生物电池两端的电压大小的影响因素。同学们做出了如下猜想：
猜想一：微生物电池两端的电压与极板的材料有关；
猜想二：微生物电池两端的电压与极板插入污泥的深度有关。
兴趣小组选用不同金属作为极板插入污泥中进行微生物电池实验，如图所示，始终保持两块极板之间的距离不变，用电压表直接测量两块极板之间的电压。然后改变两极板插入污泥中的深度，记录两块极板之间的电压，数据如表所示。
（1）由图可知，该微生物电池的正极是 （选填“铜片”或“锌片”），污泥外电流的方向是 （选填“铜片到锌片”或“锌片到铜片”）。
（2）分析比较实验序号 ，可得出的初步结论是：两块极板之间的距离和插入污泥的深度不变时，微生物电池两端的电压与两块极板材料有关。分析比较实验序号1、2，可得出的初步结论是：当两块极板之间的距离和 不变时， 。
（3）根据题意，你还可以猜想微生物电池两端的电压与 有关。
（4）结合本实验结论，利用实验 （实验序号）的方式处理污水效果更好。
《15.4测量：用电压表测量电压》参考答案
1．C
【详解】根据物理学中的单位定义，电压的单位是伏特，符号为V；安培是电流的单位；千克是质量的单位；牛顿是力的单位，故C符合题意，ABD不符合题意。
故选C。
2．C
【详解】A．闭合开关，电压表与灯L1串联，不符合电压表的使用要求，故A不符合题意；
B．闭合开关，两灯串联，电压表并联在L2两端，能测量灯L2两端的电压，故B不符合题意；
C．闭合开关，两灯并联，电压表并联在L1两端，能测L1两端电压，故C符合题意；
D．闭合开关，两灯串联，电压表并联在L2两端，能测L2两端电压，故D不符合题意。
故选C。
3．C
【详解】实验中使用的是量程，按量程读数是，所以实际示数是的，则实际电压是；
故选C。
4．B
【详解】A．若灯L1​断路，此时电路中只有L2接入电路，L2会亮，电压表测电源电压有示数，电流表测电路电流也有示数，不符合 “一个电表几乎没有示数”，故A不符合题意；
B．若灯L2​断路，此时电路中只有L1​接入电路，L1​会亮，电流表测电路电流有示数，电压表与L2并联，由于L2​断路，电压表相当于测断路处电压，示数几乎为0，故B符合题意；
C．若灯L1​短路，L2​也会被短路，两灯都不亮，不符合 “只有一盏灯亮”，故C不符合题意；
D．若灯L2短路，L1​也会被短路，两灯都不亮，不符合 “只有一盏灯亮”，故D不符合题意。
故选B。
5．D
【详解】
由实物图可知，灯泡L1与L2串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；根据图示可知，电流表有一定的示数，说明电路没有断路，而电压表示数为0，这说明电压表或者与电压表并联的灯泡被短路了，所以结合选项可知是灯泡L2被短接了，故D符合题意，ABC不符合题意。
故选D。
6．D
【详解】A．电压表和电流表正负接线柱接反，故A错误；
B．电流表正负接线柱接反，故B错误；
C．电压表应与用电器并联，电流表应与用电器串联，故C错误；
D．电压表应与用电器并联，电流表应与用电器串联，电压表和电流表正负接线柱也正确，故D正确。
故选D。
7．C
【详解】A．一节干电池的电压是1.5V，电源由两节新干电池串联组成，电源电压是3V，故A错误；
B．图中两个灯泡并联，电流表A2与L1串联，所以测量通过灯L1的电流，故B错误；
C．图中两个灯泡并联，如果L1的灯丝断开，A2无示数；但L2不受影响，所以有电流通过，会发光；电流表A1在干路上，测干路电流，所以A1有示数；综上可知只有一个电表有示数，故C正确；
D．仅闭合S1，干路是断开的，所以灯L1不发光、电流表A2没有示数，故D错误。
故选C。
8．A
【详解】①电路正常时，电压表与电阻R和电流表串联的这部分电路并联，故电压表测量的是电阻R两端的电压，故①错误；
②若小灯泡短路，则电路中只有电阻R接入电路，此时电压表测量电源电压，则电压表的示数变大，此时电路中总电阻变小，在总电压不变时，电流会变大，则电流表示数也变大，不符和题意，故②错误；
③由题意得，当电压表示数变大时，则电流表示数变小，电流表示数变小说明了电路中电阻变大，但是电路中没有调节电阻大小的电学原件，故电路中一定是出现了断路，而电压表示数变大，说明与电压表、电源串联的部分电路是接通的，即小灯泡是接通的，故一定是电阻R断路，故③正确；
④由③中可知，若变大的是电压表，则是电阻R断路，当用一根导线接在电阻R的两端时，电路重新接通，此时电压表被短接，电压表示数变为零，电路中重新有电流经过，故电压表示数变小，电流表示数变大，故④正确；
综上所述，只有③④正确，故A正确，BCD错误。
故选A。
9．A
【详解】AC．由图可知，电压表所选用量程为0~3V，分度值是0.1V，读数为1.7V，故A正确，C错误；
BD．由图可知，电压表所选用量程为0~15V，分度值是0.5V，读数为8.5V，故BD错误。
故选A。
10．B
【详解】A．一节新干电池的电压为1.5V，故A不符合题意；
B．我国家庭电路的电压为220V，家庭用电器正常工作电压为220V，故B符合题意；
C．家用节能灯正常发光时的电流约为0.1A，故C不符合题意；
D．家用空调正常工作时电流约5A，故D不符合题意。
故选C。
11．AC
【详解】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端，当两个小灯泡均能发光时，电路处于通路状态，故两只小灯泡只有并联与串联两种连接方式：
当小灯泡串联时：
电路中电流只有一条路径经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电压表，丙为电流表，甲测量L1和L2的总电压，乙测量L2两端的电压，丙测量电路电流，也可以认为是测量通过L1或L2的电流。
当小灯泡并联时：
电路中电流有两条路径，分别经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电流表，丙为电压表，甲与L2串联，测量通过L2的电流，乙接在干路上，测量电路总电流，丙接在L2两端，也可以认为是接在电源或L1两端，可以认为是测量L2、 L1或电源两端的电压。
A．当甲为电流表，则两灯一定并联，故A正确；
B．若乙为电流表，乙测干路电流，故B错误；
C．若丙为电流表，两灯一定串联，丙可以测L1的电流，故C正确；
D．若甲为电流表，则乙一定为电流表，故D错误。
故选AC。
12．CD
【详解】A．电压表的使用规则是与被测用电器并联，这样才能测量被测用电器两端的电压。若与被测用电器串联，由于电压表内阻很大，会使电路中电流极小，几乎相当于断路，无法正常测量电压，故A错误；
B．电压表内阻很大，在不超过电压表量程的情况下，电压表可以直接连在电源两端，此时测量的是电源电压，故B错误；
C．使用任何测量仪器前，都应该检查指针是否指在零刻度线处。如果指针不在零刻度线，需要进行调零，这样才能保证测量的准确性，故C正确；
D．连接电压表时，首先要根据被测电压的大致范围选择合适的量程，避免被测电压超过量程损坏电压表或因量程过大导致测量误差较大。同时，要明确所选量程对应的分度值，以便准确读数，故D正确；
故选CD。
13．AC
【详解】A．如图所示，电压表直接并联在灯泡L2两端，所以电压表测量灯泡L2的电压，故A正确；
B．只将导线①的下端改接到L1右端，此时电压表仍然直接并联在L2两端，测量灯泡L2的电压，故B错误；
C．只将导线①的下端改接到左端，闭合开关S，此时电压表直接并联电源两端，测量电源电压，故C正确；
D．只将导线②的下端改接到左端，闭合开关S，电压表的正负接线柱接反了，不能够测量灯泡L1的电压，故D错误。
故选AC。
14．BD
【详解】A．由图乙可知，电压表选择量程，分度值，电压表示数，故A不符合题意；
B．电压表指针正转，表示电压表连接正确，负接线柱连接水果电池A端，则铁片A是水果电池的负极，故B符合题意；
C．断开开关，电路中无电流，则二极管不发光，但电源电压仍然存在，即A、B两金属片之间仍有电压，与电路连接状态无关，故C不符合题意；
D．B金属片是水果电池的正极，电流方向从B金属片到开关S，根据电流方向的定义，自由电子运动方向与电流方向相反，则自由电子运动方向是从开关S到B金属片，故D符合题意。
故选BD。
15．ABC
【详解】A．电源的作用是给电路提供电压，从而使用电器两端获得电压，故A正确；
B．电压是使电荷发生定向移动形成电流的原因，有电压才可能有电流，故B正确；
C．电流是电荷的定向移动形成的，规定正电荷定向移动的方向为电流的方向，故C正确；
D．电路两端有电压，且电路是通路时，才会有电流。如果电路是断路，即使有电压，也不会有电流，故D错误。
故选ABC。
16． L1发生短路 不能
【详解】[1]闭合开关，图中电路为串联电路，L1突然熄灭，L2仍然发光，说明电路出现短路故障，发现电压表示数为零，说明短路部分在与电压表并联部分，则可能是L1发生短路。
[2]在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压。
17． 1.5×106μA 0.2kV
【详解】[1]单位换算为
1.5A=1.5×103mA=1.5×106μA
[2]单位换算为
200V=200×10-3kV=0.2kV
18． 220 不高于36
【详解】[1][2]根据常见的电压可知，我国家庭电路的电压是220V，对人体安全的电压是不高于36V。
19． 不发光 有示数
【详解】[1]由图可知，电压表与小灯泡串联后接在电源两端。由于电压表内阻极大，会使电路中的总电阻很大，从而导致整个电路的电流极小，几乎可以认为没有电流通过小灯泡。根据串联分压的特点，可知小灯泡分压很小，几乎分不到电压，则小灯泡不发光。
[2]根据串联分压的特点，可知电压表内阻极大，分压很大，所以电压表有示数，且示数近似等于电源电压。
20． 5 用电器
【详解】[1]由生活经验知，充电器为手机充电时的输出电压约为5V，家庭电路电压为220V。
[2]充电器为手机充电时，手机电池将电能转化为化学能储存起来，此时手机电池消耗了电能，是用电器。
21． 铜片 铜片到锌片 3、4 极板材料 见解析 两极板之间的距离 2
【详解】（1）[1]由图可知，电压表的3接线柱与铜片连接，所以铜片是正极。
[2]电源外的电流方向是从正极到负极，所以污泥外电流的方向是铜片到锌片。
（2）[3]由表中数据可知，两极板之间的距离和插入污泥的深度不变，两极的材料不同，所以应该比较3、4两次实验。
[4]由实验序号1、2可知，当两块极板之间的距离和极板材料不变时，被插入污泥的深度越深，两极板之间的电压越大。
（3）[5]由题意可知，电压大小还可能与两极板之间的距离有关。
（4）[6]由表中数据可知，利用实验2的方式可以获得较大的电压，所以利用实验2的方式处理污水效果更好。
序号
极板材料
被插入污泥的深度/cm
电压表
1
铜片→锌片
2
0．6
2
铜片→锌片
6
0．8
3
铁片→铜片
2
0．4
4
铁片→铜片
6
0．5
题号
1
2
3
4
5
6
7
8
9
10
答案
C
C
C
B
D
D
C
A
A
B
题号
11
12
13
14
15





答案
AC
CD
AC
BD
ABC
