沪科版（2024）九年级全册（2024）第三节 测量：用电流表测量电流巩固练习

这是一份沪科版（2024）九年级全册（2024）第三节 测量：用电流表测量电流巩固练习，共10页。试卷主要包含了3测量，5℃等内容，欢迎下载使用。

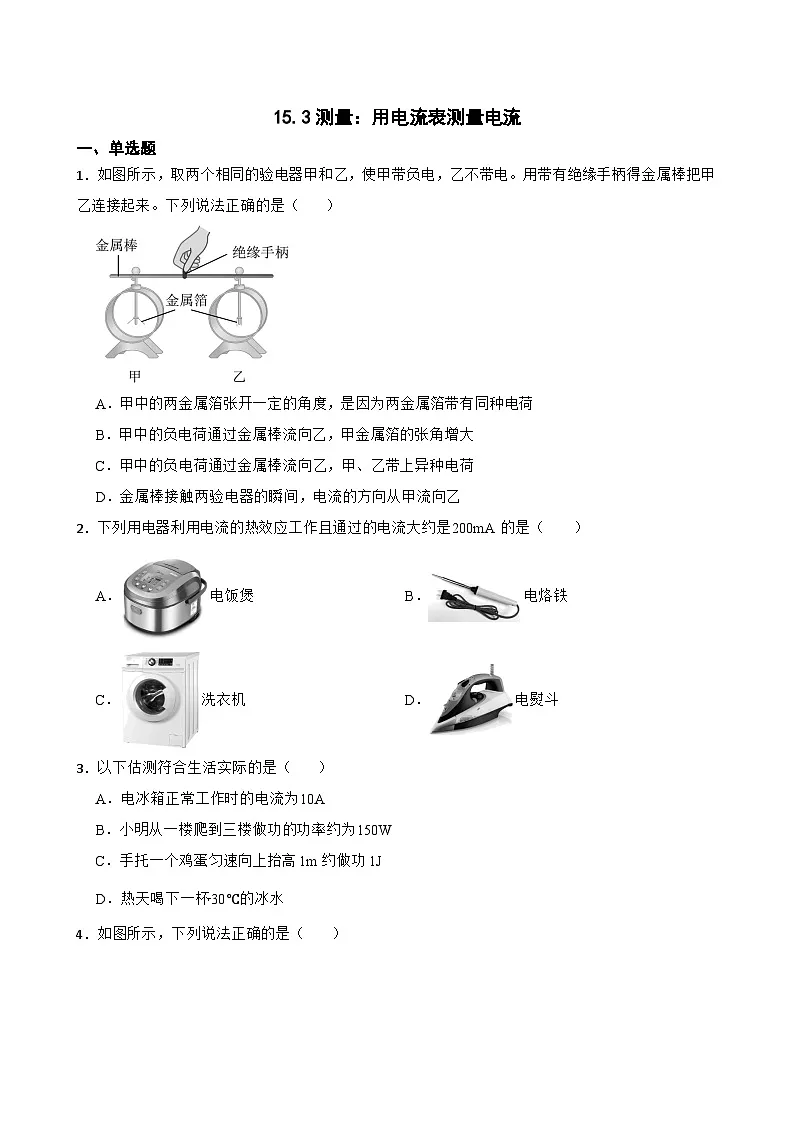

一、单选题
1．如图所示，取两个相同的验电器甲和乙，使甲带负电，乙不带电。用带有绝缘手柄得金属棒把甲乙连接起来。下列说法正确的是（ ）
A．甲中的两金属箔张开一定的角度，是因为两金属箔带有同种电荷
B．甲中的负电荷通过金属棒流向乙，甲金属箔的张角增大
C．甲中的负电荷通过金属棒流向乙，甲、乙带上异种电荷
D．金属棒接触两验电器的瞬间，电流的方向从甲流向乙
2．下列用电器利用电流的热效应工作且通过的电流大约是200mA的是（ ）
A．电饭煲B．电烙铁
C．洗衣机D．电熨斗
3．以下估测符合生活实际的是（ ）
A．电冰箱正常工作时的电流为10A
B．小明从一楼爬到三楼做功的功率约为150W
C．手托一个鸡蛋匀速向上抬高1m约做功1J
D．热天喝下一杯﹣30℃的冰水

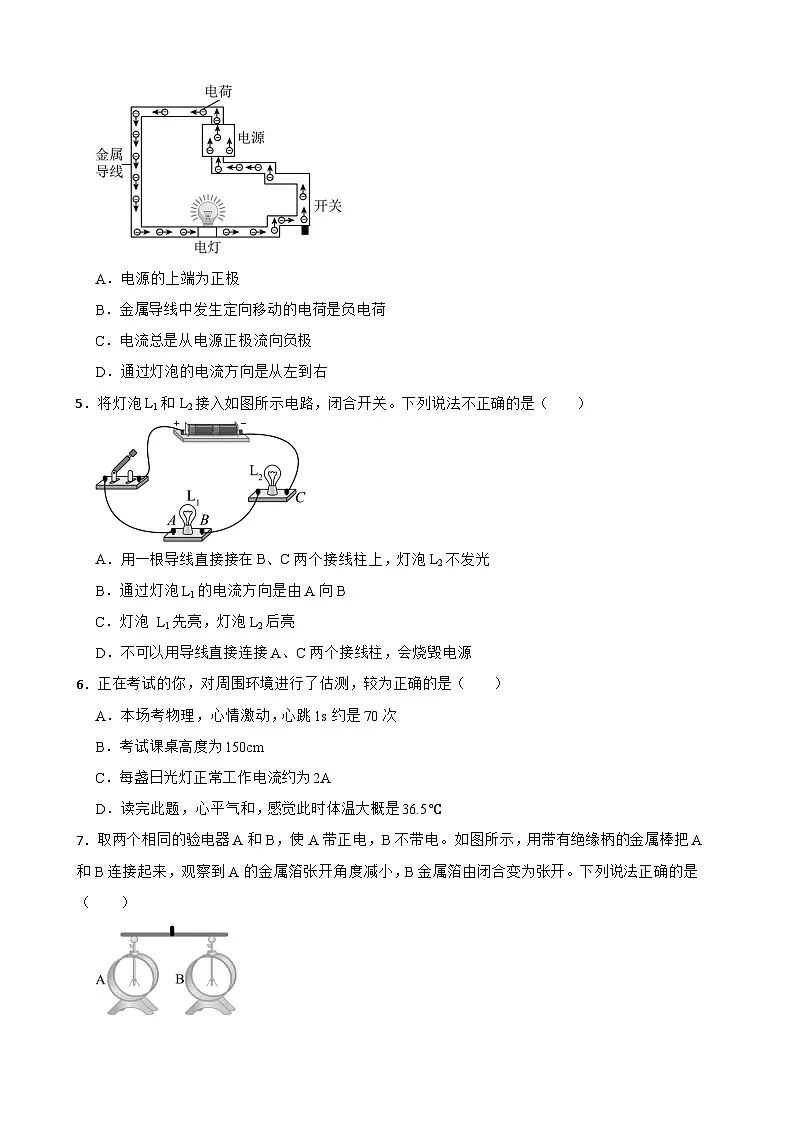

4．如图所示，下列说法正确的是（ ）
A．电源的上端为正极
B．金属导线中发生定向移动的电荷是负电荷
C．电流总是从电源正极流向负极
D．通过灯泡的电流方向是从左到右
5．将灯泡L1和L2接入如图所示电路，闭合开关。下列说法不正确的是（ ）
A．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光
B．通过灯泡L1的电流方向是由A向B
C．灯泡 L1先亮，灯泡L2后亮
D．不可以用导线直接连接A、C两个接线柱，会烧毁电源
6．正在考试的你，对周围环境进行了估测，较为正确的是（ ）
A．本场考物理，心情激动，心跳1s约是70次
B．考试课桌高度为150cm
C．每盏日光灯正常工作电流约为2A
D．读完此题，心平气和，感觉此时体温大概是36.5℃

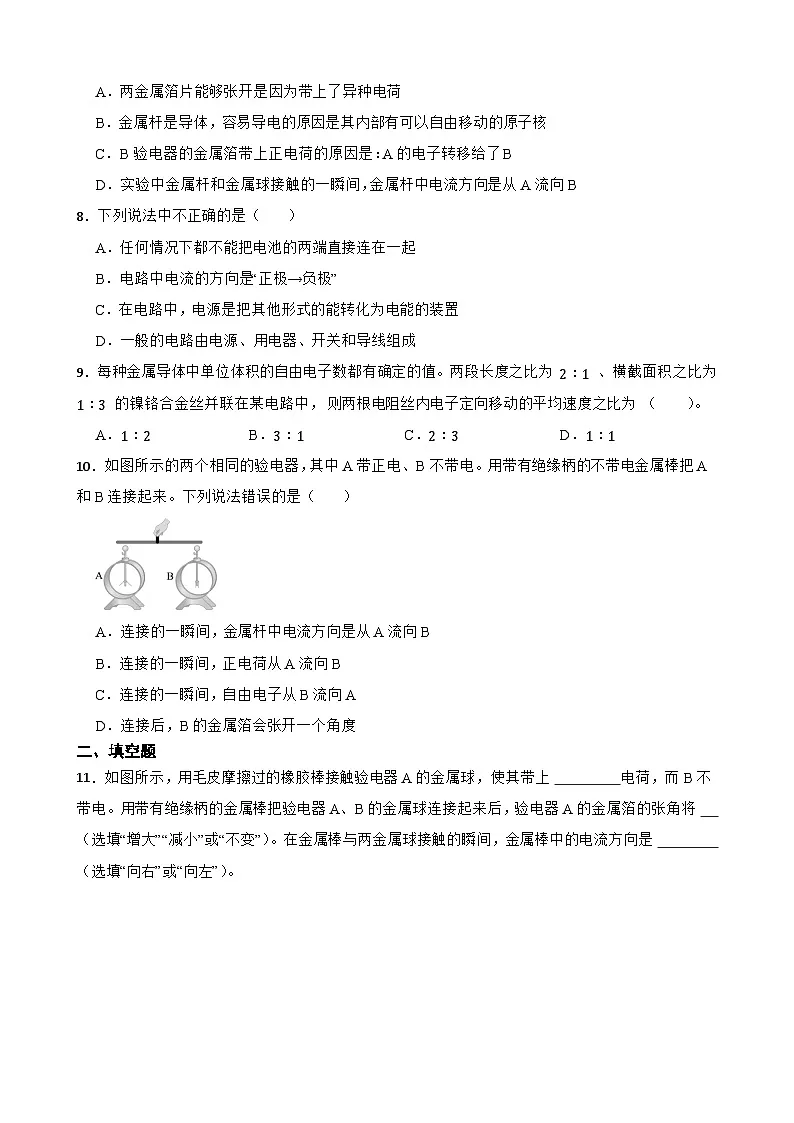

7．取两个相同的验电器A和B，使A带正电，B不带电。如图所示，用带有绝缘柄的金属棒把A和B连接起来，观察到A的金属箔张开角度减小，B金属箔由闭合变为张开。下列说法正确的是（ ）
A．两金属箔片能够张开是因为带上了异种电荷
B．金属杆是导体，容易导电的原因是其内部有可以自由移动的原子核
C．B验电器的金属箔带上正电荷的原因是：A的电子转移给了B
D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是从A流向B
8．下列说法中不正确的是（ ）
A．任何情况下都不能把电池的两端直接连在一起
B．电路中电流的方向是“正极→负极”
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路由电源、用电器、开关和导线组成
9．每种金属导体中单位体积的自由电子数都有确定的值。两段长度之比为 2：1 、横截面积之比为 1：3 的镍铬合金丝并联在某电路中， 则两根电阻丝内电子定向移动的平均速度之比为 （ ）。
A．1：2B．3：1C．2：3D．1：1
10．如图所示的两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的不带电金属棒把A和B连接起来。下列说法错误的是（ ）
A．连接的一瞬间，金属杆中电流方向是从A流向B
B．连接的一瞬间，正电荷从A流向B
C．连接的一瞬间，自由电子从B流向A
D．连接后，B的金属箔会张开一个角度
二、填空题
11．如图所示，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使其带上 电荷，而B不带电。用带有绝缘柄的金属棒把验电器A、B的金属球连接起来后，验电器A的金属箔的张角将 （选填“增大”“减小”或“不变”）。在金属棒与两金属球接触的瞬间，金属棒中的电流方向是 （选填“向右”或“向左”）。
12．如图所示，两个相同的验电器A和B，A，B开始不带电，然后用丝绸摩擦过的玻璃棒去接触A验电器金属球，再用带有绝缘柄的金属棒把A和B连接起来，则此时瞬时电流的方向是 （选填“从A到B”或“从B到A”）
13．如图所示为小明自制的验电器，用毛皮摩擦橡胶棒，橡胶棒会带 电，用其接触金属丝，金属箔因为带 （选填“同”或“异”）种电荷而张开，接触金属丝瞬间的电流方向是 （选填“橡胶棒到金属丝”或“金属丝到橡胶棒”）。
14．结合甲、乙、丙和丁四图，回答下列问题：
（1）如图甲所示，用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔没有戳穿的饮料吸管放在转动轴上，吸管能在水平面上自由转动。用餐巾纸摩擦吸管使其带电。将某物体靠近带电吸管的一端，发现吸管被吸引过来，由此 判断该物体已带电（选填“能”或“不能”）；
（2）如图乙所示，小光用与毛皮摩擦过的橡胶棒接触验电器的金属球，观察到金属箔张开，此时验电器两金属箔带 电荷（选填“正”或“负”），由于 而张开；
（3）如图丙所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A的金属球和不带电的验电器B的金属球连接起来，观察到验电器A的张角 （选填“变大”“变小”），瞬间自由电子定向移动的方向是 （选填“A到B”或“B到A”）；
（4）小明根据发光二极管的单向导电性确定电源正、负极，如图丁所示的两个水果制作成一个水果电池，用带有夹子的导线把发光二极管接上去，发光二极管发光，则金属片A是水果电池的 极。
15．学习电学内容后，小明整理了一下图片进行分析；
（1）科学家对原子的结构进行猜想和实验，卢瑟福提出的原子核式模型是 （选填“A”或“B”），其中位于原子中心位置的粒子叫原子核，这种粒子 （选填“带正电”、“带负电”或“不带电”）；
（2）如图甲，用丝绸摩擦过的玻璃棒带 电，用这根玻璃棒靠近针顶端静止的铝箔条端时，铝箔条会旋转起来，这表明：带电物体能 轻小物体；
（3）如图乙，将一个铁质圆盘中放入彩色的碎纸屑，用一个高压静电棒去接触圆盘便会“天女散花”，这是纸屑和圆盘带有 电荷；若静电棒带正电，当它接触圆盘时，电流方向为 （“从圆盘到静电棒”或“从静电棒到圆盘”）。
16．如图，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来过程中，可观察到A的张角变 ，金属棒中定向移动的电荷是 ，金属棒中瞬间电流的方向是从 ．填（“从A到B”或“从B到A”）
三、实验探究题
17．如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处． 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况． 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
（1）出现甲同学的问题的原因：电流表的 ；
（2）出现乙同学的问题的原因：电流表的 ；
（3）出现丙同学的问题的原因：电流表的 ．
四、综合题
18．小致对电流表指针偏转的原因产生了兴趣，他在实验室找到一只可拆卸的电流表，进行了如下探究。
（1）打开外壳观察电流表的内部结构，示意图如图所示。电流表通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动。这说明电流表指针偏转的原因是通电线圈在 中受力转动，与 的工作原理相同；
（2）若让电流从电流表的“﹣”接线柱流入，“+”接线柱流出，指针偏转方向会与（1）中的指针偏转方向 ，因此使用电流表时不能把接线柱接反。
五、科普阅读题
19．阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大，利用热电偶可以测量温度，只要选用适当的金属作热电偶材料，就可轻易测量到从-180℃到+200℃的温度。
请回答下列问题：
（1）如图1所示，其它条件不变，只将铁丝换成铜丝，电路中将 （有/无）电流；
（2）其它条件不变，移去酒精灯，一段时间后，电路中电流 ；
A．变大
B．变小
C．不变
D．无法判断
（3）这样的热电偶实际上是一个电源，它的电能是由 能转化而来；
（4）如图2所示，水果电池的工作原理：铜、锌两金属片一同插入水果接触到果酸，由于锌比铜活泼，容易失去电子，电子由锌片通过导线流向铜片，溶液中的氢离子从铜片获得电子。所以，在如图的电路中，导线中的电流方向是 （选填“从铜片到锌片”或“从锌片到铜片”），水果电池的正极是 （选填“铜片”或“锌片”），与锌片相连的是LED的 （选填“长脚”或“短脚”）。
六、简答题
20．已知某导体单位体积内的自由电荷数为 n， 自由电荷的定向移动速度为 v， 自由电荷的电荷量为 q， 导体的横截面积为 S 。试证明电流的微观表达式： I=nSqv 。
七、作图题
21．请根据如图所示的实物电路，在虚线框内画出相应的电路图。（标注灯泡L1和L2）
参考答案
1．A
2．B
3．B
4．B
5．C
6．D
7．D
8．B
9．A
10．B
11．负；减小；向左
12．从A到B
13．负；同；金属丝到橡胶棒
14．（1）不能
（2）负；相互排斥
（3）变小；B到A
（4）负
15．（1）B；带正电
（2）正；吸引
（3）同种；从静电棒到圆盘
16．小；自由电子；A到B
17．电流表的正负接线柱接反了；所选的量程太大；所选的量程太小
18．磁场；电动机；相反
19．无；B；内；从铜片到锌片；铜片；短脚
20．求解电流的大小， 可以利用电流的定义式 I =qt， 只要能求出通过导体横截面的电荷量与时间的比值即可。如图 8.1 所示， 在导体上取两个横截面 A 和 B， 设自由电荷从截面 A 定向运动到截面 B 所用时间为 t，则 A，B 截面的距离为 l=vt，A，B 截面以内所含的自由电荷数为 N=nSl=nSvt， 这些电荷的电荷量 Q =qN=qnSvt 。显然， 在时间 t 内， 这些电荷恰好全部通过 A 截面， 因此通过导体的电流为 I=Qt=qnSvtt=nSqv， 得证
21．
