初中沪科版（2024）第三节 测量：用电流表测量电流巩固练习

这是一份初中沪科版（2024）第三节 测量：用电流表测量电流巩固练习，共10页。试卷主要包含了3测量，2A，5级的，38；1，5%等内容，欢迎下载使用。

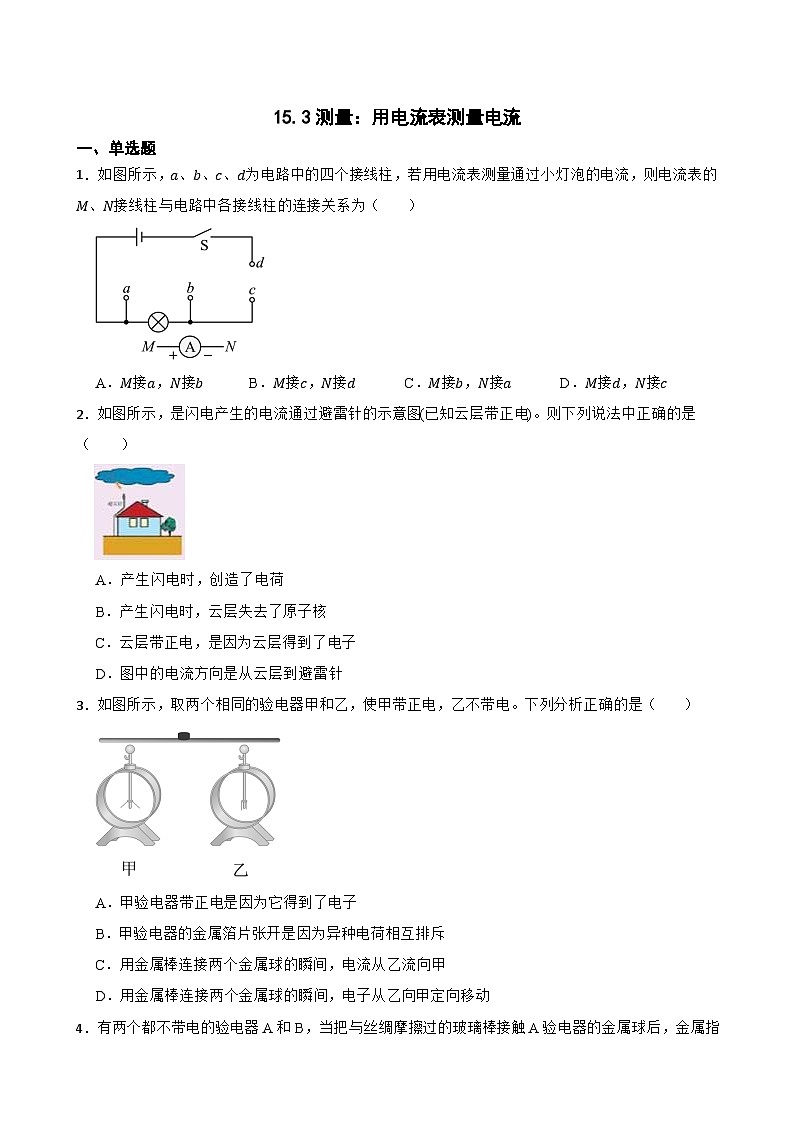

一、单选题
1．如图所示，a、b、c、d为电路中的四个接线柱，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线柱的连接关系为（ ）
A．M接a，N接bB．M接c，N接dC．M接b，N接aD．M接d，N接c
2．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列说法中正确的是（ ）
A．产生闪电时，创造了电荷
B．产生闪电时，云层失去了原子核
C．云层带正电，是因为云层得到了电子
D．图中的电流方向是从云层到避雷针
3．如图所示，取两个相同的验电器甲和乙，使甲带正电，乙不带电。下列分析正确的是（ ）
A．甲验电器带正电是因为它得到了电子
B．甲验电器的金属箔片张开是因为异种电荷相互排斥
C．用金属棒连接两个金属球的瞬间，电流从乙流向甲
D．用金属棒连接两个金属球的瞬间，电子从乙向甲定向移动

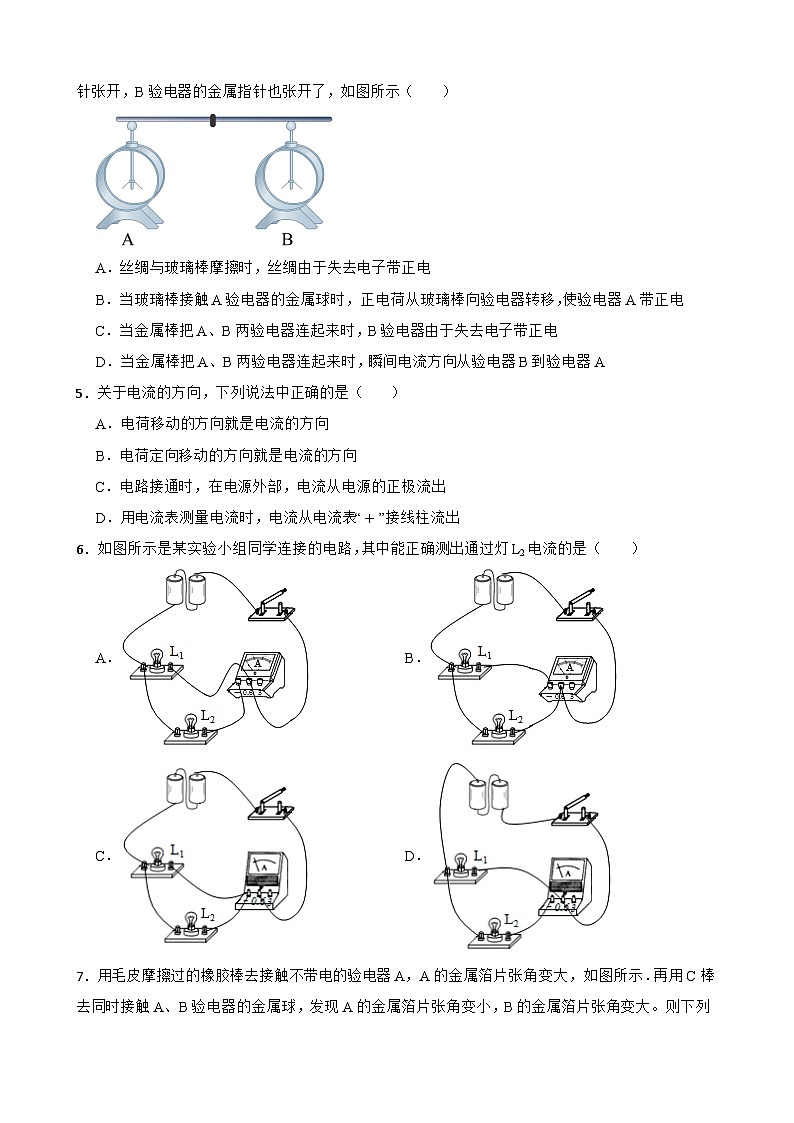

4．有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开，B验电器的金属指针也张开了，如图所示（ ）
A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电
C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
D．当金属棒把A、B两验电器连起来时，瞬间电流方向从验电器B到验电器A
5．关于电流的方向，下列说法中正确的是（ ）
A．电荷移动的方向就是电流的方向
B．电荷定向移动的方向就是电流的方向
C．电路接通时，在电源外部，电流从电源的正极流出
D．用电流表测量电流时，电流从电流表“+”接线柱流出
6．如图所示是某实验小组同学连接的电路，其中能正确测出通过灯L2电流的是（ ）
A．B．
C．D．

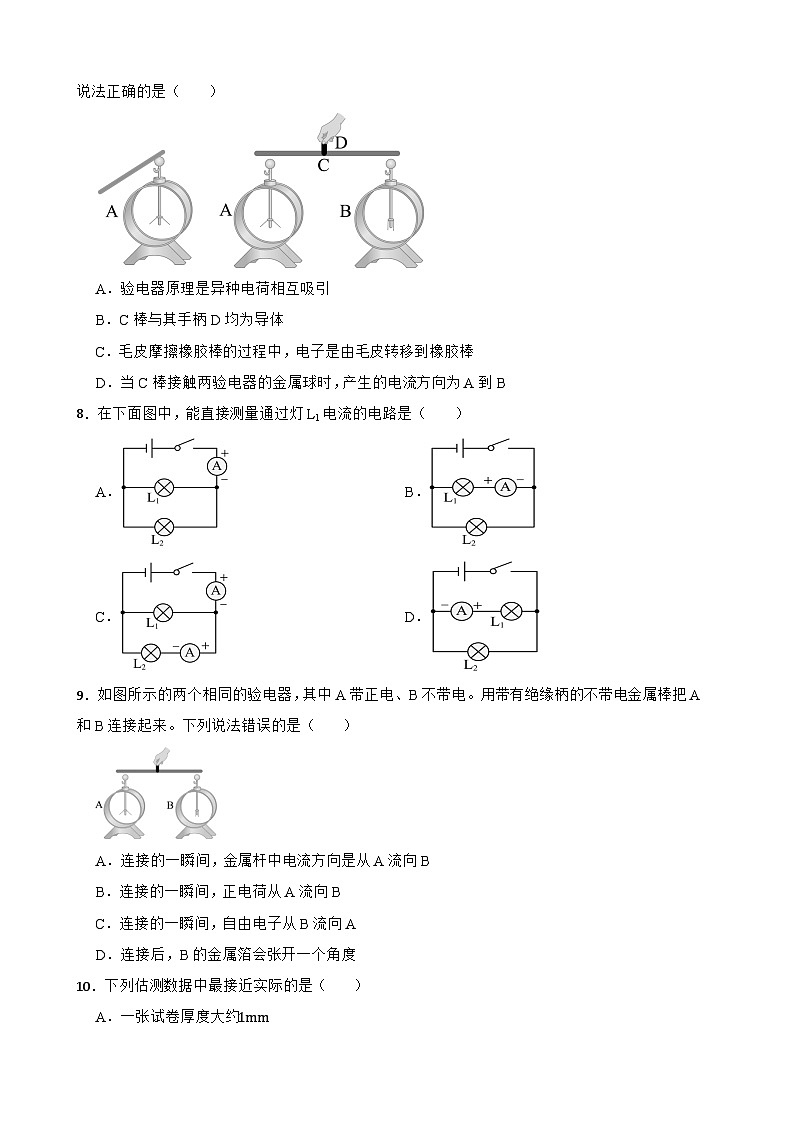

7．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示．再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，电子是由毛皮转移到橡胶棒
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
8．在下面图中，能直接测量通过灯L1电流的电路是（ ）
A．B．
C．D．
9．如图所示的两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的不带电金属棒把A和B连接起来。下列说法错误的是（ ）
A．连接的一瞬间，金属杆中电流方向是从A流向B
B．连接的一瞬间，正电荷从A流向B
C．连接的一瞬间，自由电子从B流向A
D．连接后，B的金属箔会张开一个角度
10．下列估测数据中最接近实际的是（ ）
A．一张试卷厚度大约1mm
B．家用电风扇正常工作的电流约为4.2A
C．汽车校园内的通道行驶时限速为80m/s
D．小明同学将两个鸡蛋举高1m，克服鸡蛋重力所做的功约为1J
二、填空题
11．如图甲所示的电流表的示数为 A，图乙所示的电流表的示数为 A。
12．如图所示，两种不同的金属丝组成一个闭合回路，触头1置于热水中，触头2置于冰中，此时回路中电流表指针就会发生偏转，这是温差电现象，此过程中铁丝中电流的方向 （填“由a至b”或“由b至a”）。
13．电荷的 形成电流。如图所示，开关闭合后，灯泡中的电流方向是从 ，电子移动的方向是从 。（选填：“A到B”或“B到A”）
14．物理学上常把电流的形成与水流的形成进行类比．阅读以下材料，完成填空和推导．
（1）水管中的水朝一定方向流动，就会形成水流．如图所示，设水流动的速度为v，水管的横截面积为S，水的密度为ρ，则在t时间内流过水管某一横截面的水的体积V＝，在t时间内流过该横截面的水的质量m＝，单位时间内流过该横截面的水的质量即水流量I'＝．
（2）导体中的自由电荷发生定向移动就会形成电流．物理学中把单位时间内通过导体某一横截面的电荷量叫做电流，用I表示．如图所示，已知金属导体的横截面积为S，导体中单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速度为v，请你仿照（1）中水流量的推导过程，推导出电流I的表达式．（用已知量符号表示）
15．学习电学内容后，小明整理了一下图片进行分析；
（1）科学家对原子的结构进行猜想和实验，卢瑟福提出的原子核式模型是 （选填“A”或“B”），其中位于原子中心位置的粒子叫原子核，这种粒子 （选填“带正电”、“带负电”或“不带电”）；
（2）如图甲，用丝绸摩擦过的玻璃棒带 电，用这根玻璃棒靠近针顶端静止的铝箔条端时，铝箔条会旋转起来，这表明：带电物体能 轻小物体；
（3）如图乙，将一个铁质圆盘中放入彩色的碎纸屑，用一个高压静电棒去接触圆盘便会“天女散花”，这是纸屑和圆盘带有 电荷；若静电棒带正电，当它接触圆盘时，电流方向为 （“从圆盘到静电棒”或“从静电棒到圆盘”）。
16．图是物理老师在课堂上演示的两个实验示意图｡图甲中，老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了｡在这一过程中，电流的方向是从 （选填“a到b”或“b到a”）｡
三、简答题
17．亲爱的同学，了解电荷后，你认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题：
（1）验电器的主要作用是什么？
（2）测电流时，电流表应与被测用电器如何连接，其依据是什么？
四、作图题
18．将灯泡L1、L2串联起来，用电流表测通过L1、L2的电流，用电压表测L2两端电压，在图上用笔画线代替导线将实物连接起来。（导线不准交叉）
五、实验探究题
19．我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差.初中电学实验中所用电流表的准确度等级一般是2.5级的.2.5级电流表的含义是：用该电流表测量时的最大绝对误差不超过满刻度值的2.5%.下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系.
（1）上表中的最后一空处相应的百分误差应是 %.
（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 （选填“越大”“越小”或“不变”）.
（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%.则该电流表指针的偏转角度应大于满刻度的 .
六、综合题
20．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合同路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明，热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。水果电池的原理是利用水果中的化学物质和金属片发生反应产生电能。具体来说，水果电池利用了化学反应中的电化学原理，通过两种金属片（通常是活动性不同的金属，如铜和锌）在酸性水果中发生反应，产生电流。这种反应过程中释放的电子通过外部电路形成电流，从而产生电能。
（1）如图所示，其它条件不变，只将铁丝换成铜丝，电路中将 （选填“有”或“没有”）电流；
（2）其它条件不变，只将A处杯中的冰水混合物换为沸水，稳定后，电路电流 ；（选填“变大”、“变小”、“变为零”或“不变”）
（3）这样的热电偶实际上是一个电源，它的电能是由 能转化而来：
（4）如图，将一块铜片和一块锌片插在一个切开的柳橙上，就制作出了一个水果电池，将制片、锌片和LED灯用导线连接，我们发现LED发光了，水果电池的工作原理：铜、锌两金属片一同插入水果接触到果酸，由于锌比铜活泼，容易失去电子，电子由锌片通过LED灯流向铜片。所以，在如图的电路中，导线中的电流方向是 （选填“从铜片到锌片”或“从锌片到铜片”），水果电池的负极是 （选填“铜片”或“锌片”）。
七、科普阅读题
21．阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关：跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大，利用热电偶可以测量温度，只要选用适当的金属作热电偶材料，就可轻易测量到从−180℃到+200℃的温度。
请回答下列问题：
（1）如图所示，其它条件不变，只将铁丝换成铜丝，电路中将 （有/无）电流。
（2）其它条件不变，移去酒精灯，一段时间后，电路中电流________。
A．变大B．变小C．不变D．无法判断
（3）利用热电偶做成的温度计，与液体温度计相比，不受液体的沸点、凝固点等因素的影响，因而具有明显的测量范围大的优势，因此，在选用适当的金属做热电偶材料时，主要考虑金属材料的________。
A．熔点的高低B．密度的大小
C．比热容的大小D．质量的大小
（4）如图所示是水果电池的工作原理：铜、锌两金属片一同插入水果接触到果酸，由于锌比铜活泼，容易失去电子，电子由锌片通过导线流向铜片，溶液中的氢离子从铜片获得电子。所以，在如图的电路中，水果电池的正极是 （选填“铜片”或“锌片”）。
参考答案
1．B
2．D
3．D
4．C
5．C
6．A
7．C
8．D
9．B
10．D
11．0.38；1.4
12．a至b
13．定向移动；A到B；B到A
14．vtS,ρvtS,ρvS,nvSq
15．（1）B；带正电
（2）正；吸引
（3）同种；从静电棒到圆盘
16．b到a
17．（1）验电器是通过观察金属箔片是否张开一定的角度来检验物体是否带电的仪器
（2）电流表应与被测用电器串联，通过电流表和用电器的电流是相同的，依据是串联电路中电流处处相等
18．
19．（1）50
（2）越小
（3）23
20．（1）没有
（2）变小
（3）内
（4）从铜片到锌片；锌片
21．（1）无
（2）B
（3）A
（4）铜片电流表指针的偏转角度
量程为0~0.6A电流表的读数
百分误差
满刻度
0.60A
2.5%
满刻度的二分之一
0.30A
5.0%
满刻度的三分之一
0.20A
7.5%
满刻度的四分之一
0.15A
10%
满刻度的十分之一
0.06A
25%
满刻度的二十分之一
0.03A
