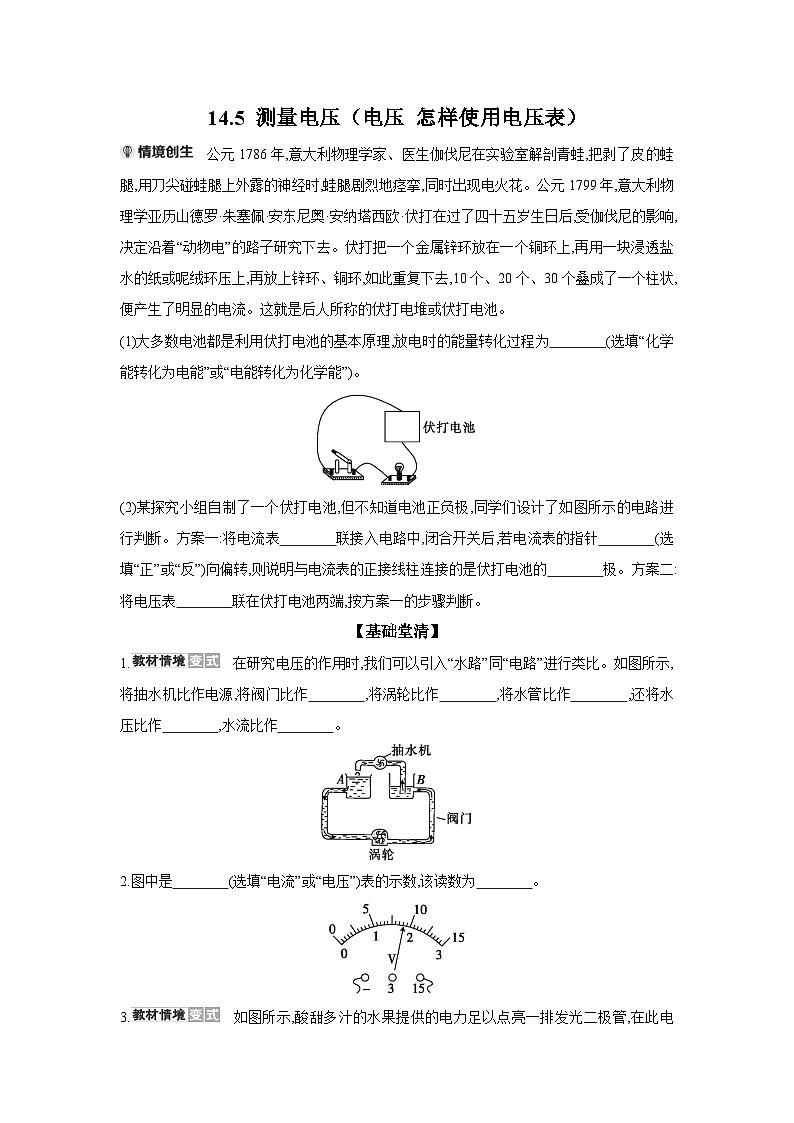

(1)大多数电池都是利用伏打电池的基本原理,放电时的能量转化过程为 (选填“化学能转化为电能”或“电能转化为化学能”)。
(2)某探究小组自制了一个伏打电池,但不知道电池正负极,同学们设计了如图所示的电路进行判断。方案一:将电流表 联接入电路中,闭合开关后,若电流表的指针 (选填“正”或“反”)向偏转,则说明与电流表的正接线柱连接的是伏打电池的 极。方案二:将电压表 联在伏打电池两端,按方案一的步骤判断。
【基础堂清】
1. 在研究电压的作用时,我们可以引入“水路”同“电路”进行类比。如图所示,将抽水机比作电源,将阀门比作 ,将涡轮比作 ,将水管比作 ,还将水压比作 ,水流比作 。
2.图中是 (选填“电流”或“电压”)表的示数,该读数为 。

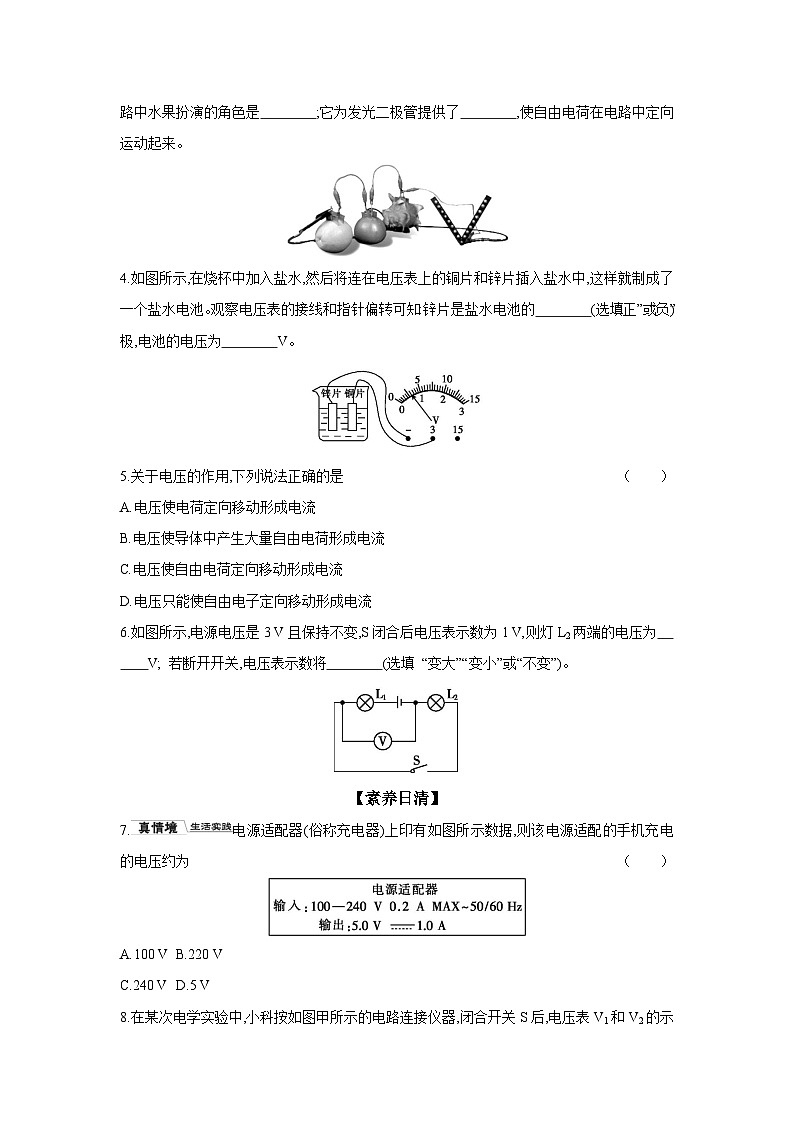

3. 如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是 ;它为发光二极管提供了 ,使自由电荷在电路中定向运动起来。
4.如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知:锌片是盐水电池的 (选填“正”或“负”)极,电池的电压为 V。
5.关于电压的作用,下列说法正确的是（ ）
A.电压使电荷定向移动形成电流
B.电压使导体中产生大量自由电荷形成电流
C.电压使自由电荷定向移动形成电流
D.电压只能使自由电子定向移动形成电流
6.如图所示,电源电压是3 V且保持不变,S闭合后电压表示数为1 V,则灯L2两端的电压为
V; 若断开开关,电压表示数将 (选填 “变大”“变小”或“不变”)。
【素养日清】
7.电源适配器(俗称充电器)上印有如图所示数据,则该电源适配的手机充电的电压约为（ ）
A.100 VB.220 V
C.240 VD.5 V
8.在某次电学实验中,小科按如图甲所示的电路连接仪器,闭合开关S后,电压表V1和V2的示数如图乙所示,下列对该电路的可能情况分析不正确的是（ ）
A.两表量程不同,L1和L2串联
B.两表量程不同,L1短路
C.两表量程相同,L1断路
D.两表量程相同,L2短路
9.如图所示,甲、乙、丙分别可能是灯泡L2、电流表或电压表,关于它们的连接情况,下列说法正确的是（ ）
A.若甲是灯泡L2,乙是电流表,丙是电压表,灯泡L1和L2并联
B.若甲是电流表,乙是灯泡L2,丙是电压表,灯泡L1和L2并联
C.若甲是电压表,乙是灯泡L2,丙是电流表,灯泡L1和L2串联
D.若甲是灯泡L2,乙是电压表,丙是电流表,灯泡L1和L2串联
10.如图甲所示,将两个规格相同的小灯泡接入电路,用电压表测量其中一个小灯泡两端的电压,示数如图乙所示。下列说法正确的是（ ）
A.A端导线应与电源的正极相连
B.D端导线应与电源的负极相连
C.AD两接线柱间电压应为3 V
D.若AB间的小灯泡取下来,电压表示数为零
11. 如图所示的四个电路图中,电流表和电压表的接法都正确的是（ ）
A B
C D
12请用笔画线代替导线连接如图所示电路,要求连线不能交叉,灯L1、L2串联连接,电压表测量灯L2两端电压。
【参考答案】
情境创生
(1)化学能转化为电能
(2)串 正 正 并
基础堂清
1.开关 电灯 导线 电压 电流
2.电压 9 V
3.电源 电压
4.负 0.6
5.C
6.1 变大
素养日清
7.D 8.B
9.A 解析:若甲是灯泡L2,乙是电流表,丙是电压表,则灯泡L1和L2并联,故A正确;若甲是电流表,乙是灯泡L2,丙是电压表,将形成电源短路,故B错误;若甲是电压表,乙是灯泡L2,丙是电流表,灯泡L1被短路,故C错误;若甲是灯泡L2,乙是电压表,丙是电流表,灯泡L1被短路,故D错误。
10.C 11.C
12.如图所示:
