物理沪科版（2024）第四节 测量：用电压表测量电压课时练习

这是一份物理沪科版（2024）第四节 测量：用电压表测量电压课时练习，共10页。试卷主要包含了4测量，8VD．灯泡L1的电压为4等内容，欢迎下载使用。
一、单选题

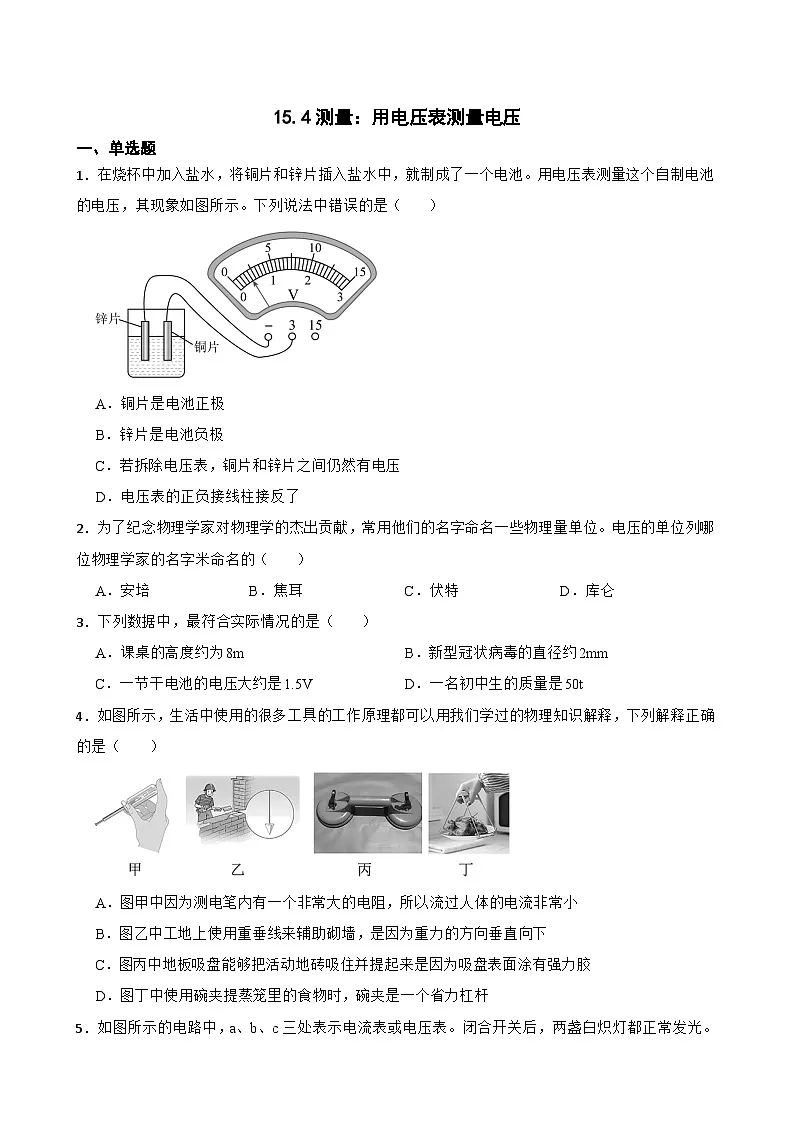

1．在烧杯中加入盐水，将铜片和锌片插入盐水中，就制成了一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法中错误的是（ ）
A．铜片是电池正极
B．锌片是电池负极
C．若拆除电压表，铜片和锌片之间仍然有电压
D．电压表的正负接线柱接反了
2．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。电压的单位列哪位物理学家的名字米命名的（ ）
A．安培B．焦耳C．伏特D．库仑
3．下列数据中，最符合实际情况的是（ ）
A．课桌的高度约为8mB．新型冠状病毒的直径约2mm
C．一节干电池的电压大约是1.5VD．一名初中生的质量是50t
4．如图所示，生活中使用的很多工具的工作原理都可以用我们学过的物理知识解释，下列解释正确的是（ ）
A．图甲中因为测电笔内有一个非常大的电阻，所以流过人体的电流非常小
B．图乙中工地上使用重垂线来辅助砌墙，是因为重力的方向垂直向下
C．图丙中地板吸盘能够把活动地砖吸住并提起来是因为吸盘表面涂有强力胶
D．图丁中使用碗夹提蒸笼里的食物时，碗夹是一个省力杠杆

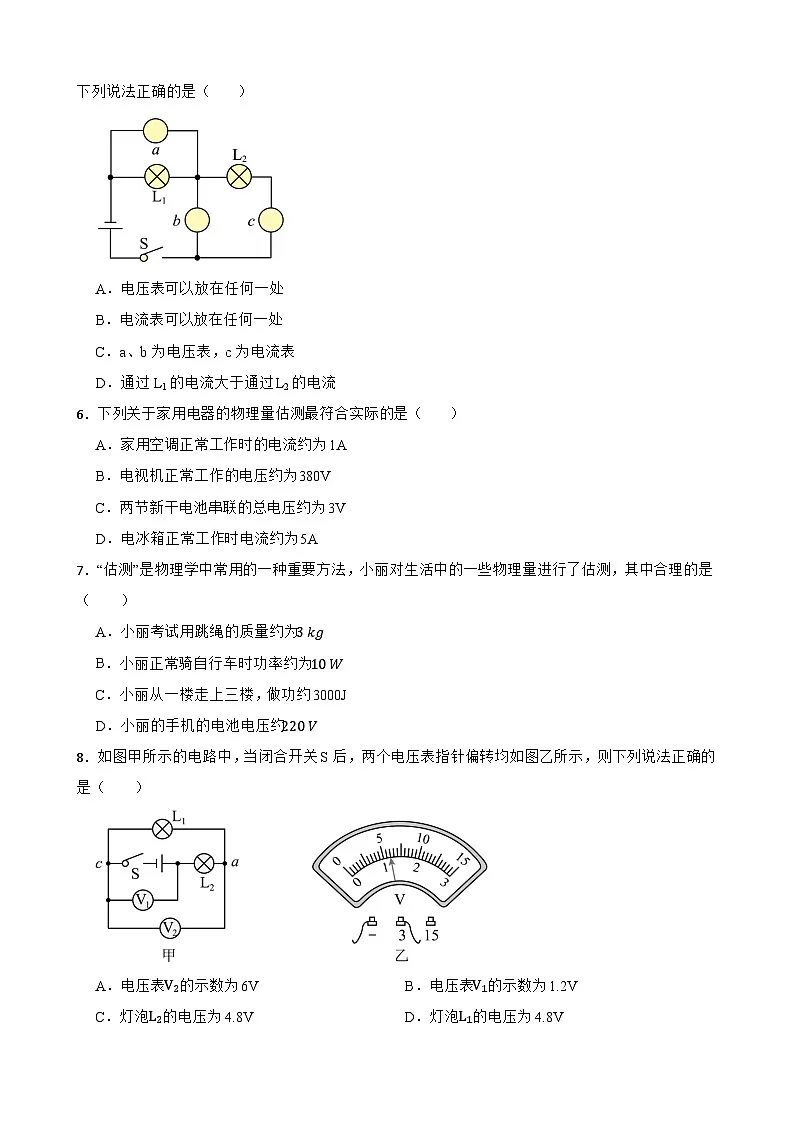

5．如图所示的电路中，a、b、c三处表示电流表或电压表。闭合开关后，两盏白炽灯都正常发光。下列说法正确的是（ ）
A．电压表可以放在任何一处
B．电流表可以放在任何一处
C．a、b为电压表，c为电流表
D．通过L1的电流大于通过L2的电流
6．下列关于家用电器的物理量估测最符合实际的是（ ）
A．家用空调正常工作时的电流约为1A
B．电视机正常工作的电压约为380V
C．两节新干电池串联的总电压约为3V
D．电冰箱正常工作时电流约为5A
7．“估测”是物理学中常用的一种重要方法，小丽对生活中的一些物理量进行了估测，其中合理的是（ ）
A．小丽考试用跳绳的质量约为3 kg
B．小丽正常骑自行车时功率约为10 W
C．小丽从一楼走上三楼，做功约3000J
D．小丽的手机的电池电压约220 V
8．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列说法正确的是（ ）
A．电压表V2的示数为6VB．电压表V1的示数为1.2V
C．灯泡L2的电压为4.8VD．灯泡L1的电压为4.8V

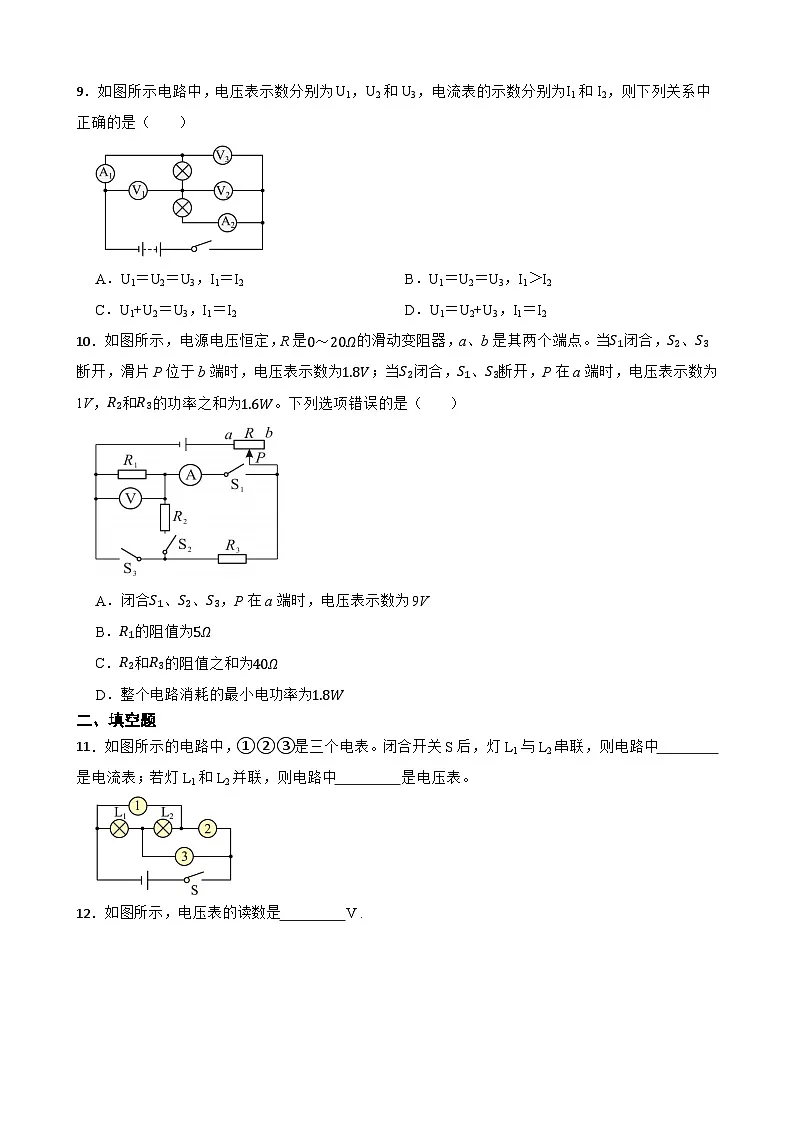

9．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（ ）
A．U1＝U2＝U3，I1＝I2B．U1＝U2＝U3，I1＞I2
C．U1+U2＝U3，I1＝I2D．U1＝U2+U3，I1＝I2
10．如图所示，电源电压恒定，R是0～20Ω的滑动变阻器，a、b是其两个端点。当S1闭合，S2、S3断开，滑片P位于b端时，电压表示数为1.8V；当S2闭合，S1、S3断开，P在a端时，电压表示数为1V，R2和R3的功率之和为1.6W。下列选项错误的是（ ）
A．闭合S1、S2、S3，P在a端时，电压表示数为9V
B．R1的阻值为5Ω
C．R2和R3的阻值之和为40Ω
D．整个电路消耗的最小电功率为1.8W
二、填空题
11．如图所示的电路中，①②③是三个电表。闭合开关S后，灯L1与L2串联，则电路中 是电流表；若灯L1和L2并联，则电路中 是电压表。
12．如图所示，电压表的读数是 V .
13．按要求填空：
（1）请将如图1的实物电路连线补充完整。要求：灯泡L和LED串联，电压表测量LED两端的电压，导线不能交叉 ；
（2）请在方框内画出与实物电路相对应的电路图 ；
（3）实物电路连好并检查无误后，闭合开关，发现LED发光，灯泡L发光，电压表示数如图2所示，此时LED两端电压为 V。
14．用如图甲所示的电路探究串联电路中电压的规律。当开关S由接点1转到接点2时，两电表的示数变化如图乙所示，则电源电压是 V。开关S接点2时，灯泡L2两端的电压是 V。
15．阅读材料，回答问题。
热阻
当物体之间或同一物体的不同部分之间存在温度差时，就会发生热传递。热传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示。物体的热阻与物体在热传导方向上的长度L成正比、与垂直传导方向的横截面积S成反比，还与物体的材料有关，关系式为R=LγS，式中γ称为材料的导热系数，不同材料的导热系数一般不同。
房屋的墙壁为了保温，往往使用导热系数较小的材料，如果墙壁一侧是高温环境，另一侧是低温环境，墙壁温度变化随着厚度改变而均匀递增（或递减），则在墙壁中能形成稳定的热量流动，单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比。
（1）同一物体发生热传导的条件是物体的不同部分之间存在 ；热量传导过程和电流相似，温度差相当于电路中 （选填“电流”或“电压”）；
（2）同样形状的材料，导热系数越大，热阻 （选填“越大”或“越小”）；
（3）如题图甲所示，长方体实心铝块的长、宽、高分别为2L、1.5L、3L，当热量从左向右流动时，铝块的热阻为R1，热量从下向上流动时，铝块的热阻为R2，则R1 R2（选填“>”“
