物理九年级全册（2024）第三节 测量：用电流表测量电流精练

这是一份物理九年级全册（2024）第三节 测量：用电流表测量电流精练，共13页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题

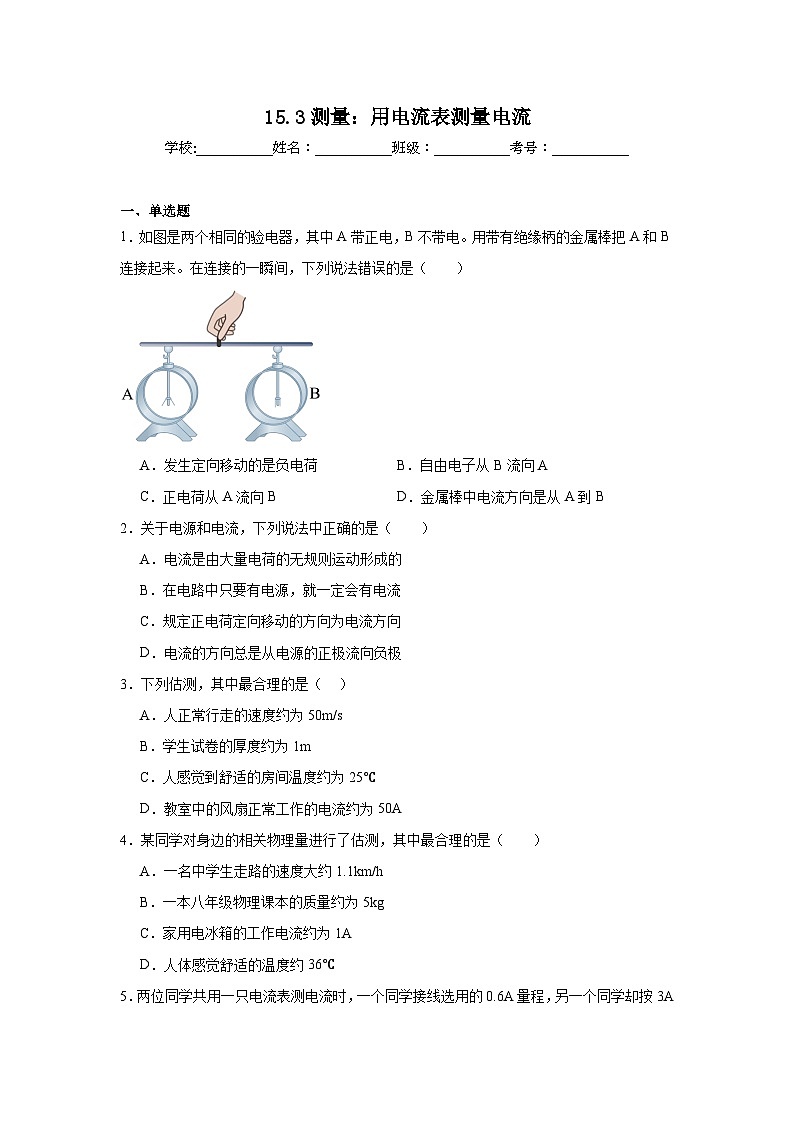

1．如图是两个相同的验电器，其中A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来。在连接的一瞬间，下列说法错误的是（ ）
A．发生定向移动的是负电荷B．自由电子从B流向A
C．正电荷从A流向BD．金属棒中电流方向是从A到B
2．关于电源和电流，下列说法中正确的是（ ）
A．电流是由大量电荷的无规则运动形成的
B．在电路中只要有电源，就一定会有电流
C．规定正电荷定向移动的方向为电流方向
D．电流的方向总是从电源的正极流向负极
3．下列估测，其中最合理的是（ ）
A．人正常行走的速度约为50m/s
B．学生试卷的厚度约为1m
C．人感觉到舒适的房间温度约为25℃
D．教室中的风扇正常工作的电流约为50A
4．某同学对身边的相关物理量进行了估测，其中最合理的是（ ）
A．一名中学生走路的速度大约1.1km/h
B．一本八年级物理课本的质量约为5kg
C．家用电冰箱的工作电流约为1A
D．人体感觉舒适的温度约36℃

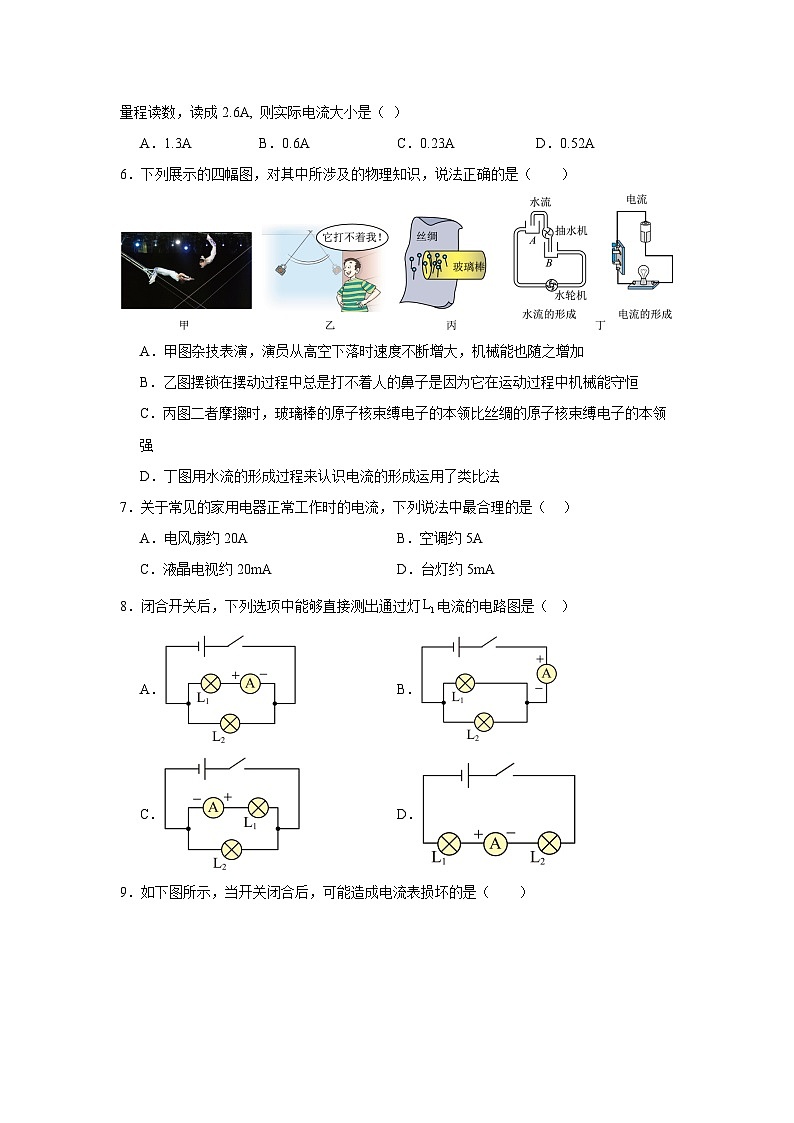

5．两位同学共用一只电流表测电流时，一个同学接线选用的0.6A量程，另一个同学却按3A量程读数，读成2.6A, 则实际电流大小是（ ）
A．1.3AB．0.6AC．0.23AD．0.52A
6．下列展示的四幅图，对其中所涉及的物理知识，说法正确的是（ ）
A．甲图杂技表演，演员从高空下落时速度不断增大，机械能也随之增加
B．乙图摆锁在摆动过程中总是打不着人的鼻子是因为它在运动过程中机械能守恒
C．丙图二者摩擦时，玻璃棒的原子核束缚电子的本领比丝绸的原子核束缚电子的本领强
D．丁图用水流的形成过程来认识电流的形成运用了类比法
7．关于常见的家用电器正常工作时的电流，下列说法中最合理的是（ ）
A．电风扇约20AB．空调约5A
C．液晶电视约20mAD．台灯约5mA
8．闭合开关后，下列选项中能够直接测出通过灯电流的电路图是（ ）
A．B．
C．D．

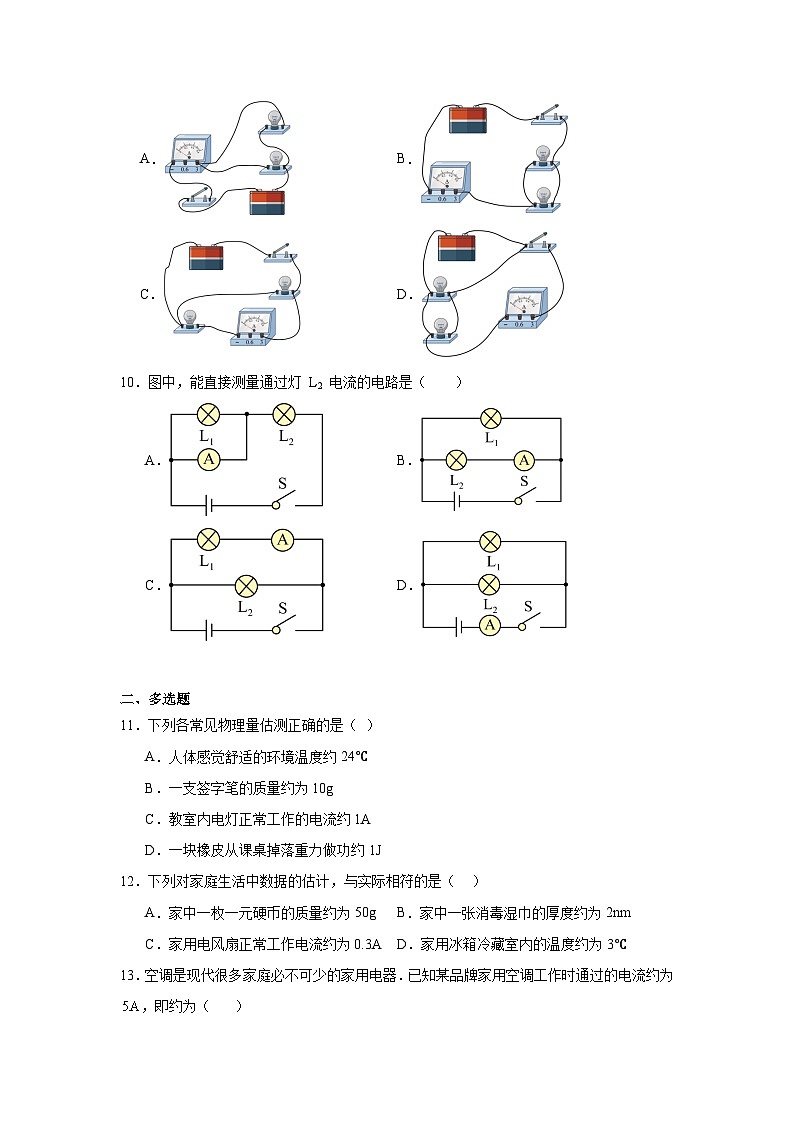

9．如下图所示，当开关闭合后，可能造成电流表损坏的是（ ）
A．B．
C．D．
10．图中，能直接测量通过灯 L2 电流的电路是（ ）
A．B．
C．D．
二、多选题
11．下列各常见物理量估测正确的是（ ）
A．人体感觉舒适的环境温度约24℃
B．一支签字笔的质量约为10g
C．教室内电灯正常工作的电流约1A
D．一块橡皮从课桌掉落重力做功约1J
12．下列对家庭生活中数据的估计，与实际相符的是（ ）
A．家中一枚一元硬币的质量约为50gB．家中一张消毒湿巾的厚度约为2nm
C．家用电风扇正常工作电流约为0.3AD．家用冰箱冷藏室内的温度约为3℃
13．空调是现代很多家庭必不可少的家用电器．已知某品牌家用空调工作时通过的电流约为，即约为（ ）
A．B．C．D．
14．如图所示，两个完全相同的验电器A和B，A带正电，B不带电，用金属棒连接A和B，下列说法正确的是（ ）
A．负电荷从验电器B移动到验电器A
B．正电荷从验电器A移动到验电器B
C．若将金属棒改为橡胶棒，两验电器金属箔张角不变
D．瞬时电流方向是从A到B
15．关于电流表的使用，说法正确的是（ ）
A．使用前，当指针没有指在零刻度线上时，应先进行调零
B．在不能估计电流大小的情况下，应采用“试触”的办法确定电流表量程
C．读数时，应先明确所采用的量程和分度值再读数
D．把“0.6”和“3”两个接线柱接入电路时，电流表的量程为0~2.4A
三、填空题
16．教室里的日光灯正常工作时的电流约为0.2A，合 mA。
17．A、B两个金属球，A带负电，B不带电。如图所示，若用一根导线连接A、B两球，则连接的瞬间，导线中的电荷定向移动的方向是 ，瞬时电流的方向是 。（均选填“从A到B”或“从B到A”）
18．某同学在做“用电流表测电流”的实验，电路图如图甲所示。按电路图正确连接电路并闭合开关S后，电流表A1、A2偏转的角度相同（如图乙），则L1中的电流为 A，A2的读数为 A。
19．如图所示，用一根带正电的玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，验电器金属杆中负电荷移动的方向是 ，这一瞬间电流方向是 （前两空均选填“从A到B”或“从B到A”），金属箔带 （选填“正”或“负”）电。
20．如图所示，若选用0~0.6A的量程，电流表的分度值是 A，其示数为 A；若选用0~3A的量程，电流表的分度值是 A，示数为 A。在电流表指针偏转角度相同时，选择大量程的示数是小量程的 倍。
四、实验题
21．2025年春节，小明观看了电影《哪吒2》。电影中，“哪吒”高呼：“冰不导电”。小明对此片段印象深刻，并产生疑问：冰真的不可以导电吗？请你帮他设计一个可操作的实验方案进行验证。
五、综合题
22．
23．电流表使用时要 接在电路中，电流必须从 接线柱流入。小明同学用电流表测量电流时，把电流表接入电路后闭合开关，发现指针偏转如图（a）所示，产生这种情况的原因是 ；另一同学测量时，则发现指针偏转如图（b）所示，产生这种情况的原因是 。
《15.3测量：用电流表测量电流》参考答案
1．C
【详解】ABC．A带正电，B不带电，由异种电荷互相吸引可知，A中正电荷会吸引B中的负电荷（自由电子）,使自由电子从B到A定向移动，而固体中正电荷不能自由移动。故AB正确，不符合题意，C错误，符合题意；
D．负电荷的定向移动方向与电流的方向相反，所以此时电流方向为从A到B。故D正确，不符合题意。
故选C。
2．C
【详解】A．电流是由大量电荷定向移动形成的，电荷无规则运动不会形成电流，故A错误；
B．电路中有电源，还需要电路是通路，才会有电流；仅有电压，电路断开时不会有电流，故B错误；
C．规定正电荷定向移动的方向为电流方向，这是电流方向的定义，故C正确；
D．在电源外部，电流从电源正极流向负极；在电源内部，电流从电源负极流向正极，故D错误。
故选C。
3．C
【详解】A．人正常行走的速度约为1.2m/s，故A不符合题意；
B．学生试卷的厚度约为70为μm，故B不符合题意；
C．测量得，感觉到舒适的房间温度为25℃左右，故C符合题意；
D．教室中的风扇正常工作的电流约为0.2A，故D不符合题意。
故选C。
4．C
【详解】A．一名中学生走路的速度约为1.1m/s≈4km/h，故A不符合题意；
B．一本八年级物理课本的质量约为200g=0.2kg，故B不符合题意；
C．家庭节能灯中的电流约为0.1A，家用电冰箱的工作电流比节能灯的大得多，约为1A，故C符合题意；
D．人体正常体温为37℃，感觉舒适的温度约为26℃，故D不符合题意。
故选C。
5．D
【详解】在同一个电流表中，大量程读数时小量程读数的5倍，因此实际读数为0.52A，故选D．
6．D
【详解】A．重力势能减小的量大于动能增加的量，因为存在空气阻力消耗机械能转化为内能，机械能减少。故A错误，不符合题意；
B．由于空气阻力的存在，摆锁在摆动过程中会有一部分机械能转化为内能，因此机械能总量是在减小的，机械能不守恒，所以摆锁总是打不着人的鼻子。故B错误，不符合题意；
C．在玻璃棒和丝绸摩擦的过程中，丝绸的原子核束缚电子的本领比玻璃棒的强，因此玻璃棒会失去电子带上正电，而丝绸则会得到电子带上负电。故C错误，不符合题意；
D．用水流的形成过程来类比电流的形成过程就是一种典型的类比法应用。故D正确，符合题意。
故选D。
7．B
【详解】A．电风扇的工作电流约0.2A，故A不符合题意；
B．空调的工作电流约5A，故B符合题意；
C．液晶电视机的工作电流约0.5A，合500mA，故C不符合题意；
D．台灯的电功率工作电流约0.1A，合100mA，故D不符合题意。
故选B。
8．C
【详解】A．由图可知，灯L1、L2并联，电流表与灯L1串联，但电流从“-”接线柱入，从“+”接线柱出，电流表的正负接线柱接反了，故A不符合题意；
B．由图可知，灯L1、L2并联，电流表在干路上，测的是干路电流，故B不符合题意；
C．由图可知，灯L1、L2并联，电流表与灯L1串联，测的是灯L1的电流，电流从“+”接线柱入，从“-”接线柱出，电流表接线柱正确，故C符合题意；
D．由图可知，灯L1、L2串联，但电流从“-”接线柱入，从“+”接线柱出，电流表的正负接线柱接反了，故D不符合题意。
故选C。
9．D
【详解】A．由电路图可知，闭合开关后，两灯泡并联后与电流表串联接入电路，不会损坏电流表，故A不符合题意；
B．由电路图可知，闭合开关后，两灯泡并联后与电流表串联接入电路，不会损坏电流表，故B不符合题意；
C．由电路图可知，闭合开关后，电流表与一个灯泡串联后接入电路，不会损坏电流表，故C不符合题意；
D．由电路图可知，闭合开关后，电流表直接接在电源两端，会损坏电流表，故D符合题意。
故选D。
10．B
【详解】A．图中电流表连在灯泡L1两端，会将灯泡L1短路，故A不符合题意；
B．图中两灯泡串联，电流表和灯泡L2串联在同一条支路上，可以测量通过灯 L2 电流，故B符合题意；
C．图中两灯泡串联，电流表和灯泡L1串联在同一条支路上，测量的是通过灯 L1电流，故C不符合题意；
D．图中两灯泡串联，电流表在干路上，测量的是干路电流，故D不符合题意。
故选B。
11．AB
【详解】A．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故A符合题意；
B．一枚一元硬币的质量为6g，一支签字笔的质量略大于此数值，约为10g，故B符合题意；
C．教室内电灯正常工作的电流约0.2A，故C不符合题意；
D．一块橡皮的质量约10g=0.01kg，课桌的高度约0.8m，一块橡皮从课桌掉落重力做功约W=Gh=mgh=0.01kg×10N/kg×0.8m=0.08J
故D不符合题意。
故选AB。
12．CD
【详解】A．家中一枚一元硬币的质量约6g，故A不符合题意；
B．家中一张消毒湿巾的厚度约为1mm，故B不符合题意；
C．家用电风扇正常工作电流约为，故C符合题意；
D．家用冰箱冷藏室内的温度可能为，故D符合题意。
故选CD。
13．BD
【详解】因为1A=103mA=106μA， 所以5A=5×103mA=5×106μA
故BD符合题意，AC不符合题意。
故选BD。
【点睛】物理量的单位换算，前面的数都表示倍数，不进行换算，只是把后面的单位进行“等量”换算。
14．ACD
【详解】验电器A带正电，验电器B不带电，当用金属棒连接A和B时，B中的部分自由电子（负电荷）会转移到A，使A的正电荷被中和一部分，而不是正电荷从验电器A移动到验电器B；
物理学定义电流的方向是正电荷定向移动的方向为电流方向，所以瞬时电流的方向与负电荷定向移动方向相反，即瞬时电流的方向是从A到B；
此外，橡胶棒是绝缘体，几乎没有自由移动的电荷，若将金属棒改为橡胶棒，电荷无法在A、B间转移，因此A的金属箔张角不变，B的金属箔也始终闭合。
故ACD正确，B错误。
故选ACD。
15．ABC
【详解】A．为准确测量，使用电流表前，当指针没有指在零刻度线上时，应先进行调零，故A正确；
B．为防止电流过大烧坏电流表，在不能估计电流大小的情况下，应采用“试触”的办法确定电流表量程，故B正确；
C．读数时，应先明确电流表所采用的量程和分度值再读数，否则容易读错，故C正确；
D．电流要从电流表“+”接线柱流入，从“-”接线柱流出，而把“0.6”和“3”两个接线柱接入电路的接法是错误的，故D错误。
故选ABC。
16．200
【详解】已知，则
17． 从A到B 从B到A
【详解】[1]金属导体中能自由移动的是负电荷，所以用一根导线连接A、B两球，则连接的瞬间，导线中的电荷从A到B定向移动。
[2]物理学中规定电流的方向是正电荷定向移动的方向，负电荷定向移动的方向与电流方向相反，所以瞬时电流的方向是从B到A。
18． 2 2.5
【详解】[1][2]如图，两个小灯泡并联，电流表A1测L2支路电流，电流表A2测干路电流。电流表A1、A2偏转的角度相同，根据并联电路电流规律可知，电流表A1选择的是0~0.6A量程，通过L1的电流为0.5A，电流表A2选择的是0~3A量程，A2的读数，即干路电流为2.5A，则L1中的电流为I1=I-I2=2.5A-0.5A=2A
19． 从B到A 从A到B 正
【详解】[1] [2]带正电的玻璃棒，它接触不带电的验电器金属球时，验电器金属杆中带负电的电子由B传到A再传到玻璃棒，又因为电流方向是正电荷定向移动的方向，与负电荷移动方向相反，所以这一瞬间电流方向就是从A到B。
[3]金属箔由于失去电子而带上了正电。
20． 0.02 0.22 0.1 1.1 5
【详解】[1][2]选用0~0.6A的量程，0~0.2A之间分成10个小格，一个小格表示0.02A，即电流表的分度值是0.02A。电流表指针指在第11个格处，所以电流表示数为I=11×0.02A=0.22A。
[3][4]选用0~3A的量程，0~3A之间分成10个小格，一个小格表示0.1A，即电流表的分度值是0.1A。电流表指针指在第11个格处，所以电流表示数为I′=11×0.1A=1.1A。
[5]选用0~0.6A的量程，电流表示数为0.22A，选用0~3A的量程，电流表示数为1.1A，所以在电流表指针偏转角度相同时，大量程的示数是小量程的倍。
21．见解析
【详解】方案一：实验器材：电源、小灯泡、冻有两个铜片做接线柱的冰块、开关各一个，若干导线。实验步骤：①按照设计的电路图连接各实验器材；
②闭合开关，观察小灯泡是否发光。
实验结论：若小灯泡发光，说明冰可以导电；若小灯泡不发光，说明冰不可以导电。
方案二：实验器材：电源、电流表、电阻、冻有两个铜片做接线柱的冰块、开关各一个，若干导线。实验步骤：①按照设计的电路图连接各实验器材；
②闭合开关，观察电流表指针是否发生偏转；
实验结论：若电流表指针偏转，说明冰可以导电；若电流表指针不偏转，说明冰不可以导电。
22． 摩擦起电 同种电荷相互排斥 失去 向下 A到B B到A
【详解】[1]用摩擦的方法让物体带电叫做摩擦起电现象。两个气球摩擦后带同种电荷的现象为摩擦起电。
[2]同种电荷相互排斥，异种电荷相互吸引。两个气球带同种电荷，将两个气球悬线提起时，两个气球会因排斥而相互远离。
[3]摩擦起电的实质是电子发生转移，得到电子的物体带负电，失去电子的物体带正电。云层带正电荷说明在摩擦中失去了电子。
[4]闪电击中避雷针时，由于云层带正电，则电子经避雷针向云层放电，在避雷针中电子从大地向避雷针顶部移动，电流方向与电子定向移动的方向相反，则电流方向沿避雷针向下。
[5][6]电源外部电流方向从电源正极流向负极，由图可知，电灯中的电流方向为A到B。金属导体中实际移动的是电子，电子带负电，电子移动方向与电流方向相反，为B到A。
23． 串联 正 电流表的量程选小了 电流表的正负接线柱接反了
【详解】[1][2]电流表在使用时应该串联在电路中，电流必须从电流表的正接线柱流入。
[3]由图（a）可知，指针指在了表盘最右端，电路中的电流超过了电流表的量程，选择的量程太小了。
[4]由图（b）可知，指针向零刻度线左侧偏转，说明电流表的正负接线柱接反了。
教材图片
知识点运用
将两个吹足气的气球分别在干燥的皮肤上或衣服上摩擦几下，两个气球会带上同种电荷，这种现象叫 ；将这两个气球的悬线提起，两气球相互远离，这是因为 。
发生雷击时最大瞬时电流约为，因此我们的建筑都安装了避雷针。若某次云层带正电荷，说明它之前在摩擦中 （选填“得到”或“失去”）了电子。产生的闪电击中了教学楼的避雷针，则这次瞬间电流沿避雷针方向是 （选填“向上”或“向下”）的。
如图的电路中，电灯中的电流方向是 ；形成电流的电子移动方向是 （均选填“A到B”或“B到A”）
题号
1
2
3
4
5
6
7
8
9
10
答案
C
C
C
C
D
D
B
C
D
B
题号
11
12
13
14
15





答案
AB
CD
BD
ACD
ABC
