2026年春北师大八年级物理下册7.2 力的测量 弹力（课件）

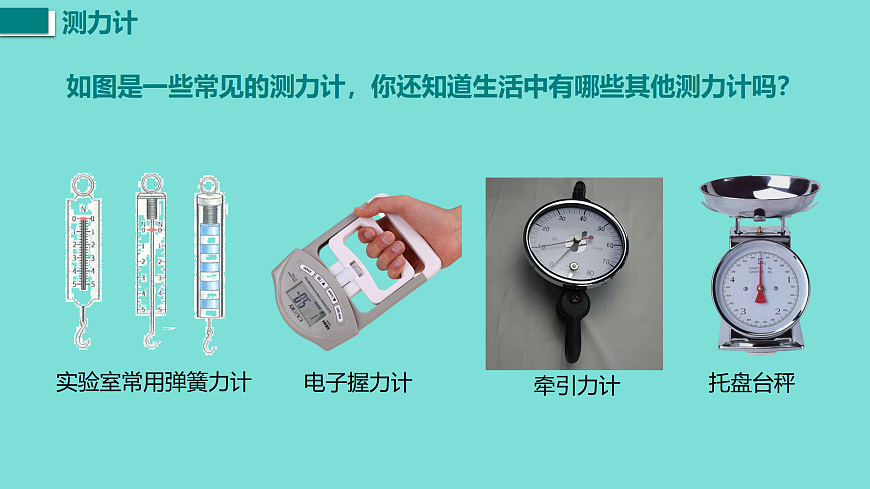

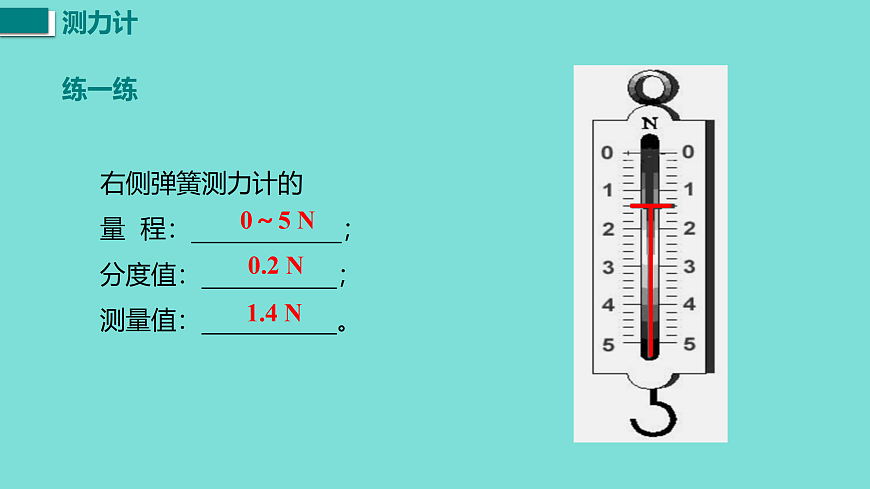

第七章 运动和力第二节力的测量 弹力 如图是一些常见的测力计，你还知道生活中有哪些其他测力计吗？如图是实验室常用的弹簧测力计及其主要构造，你能说出它的量程和分度值吗？刻度盘指针挂钩弹簧测力计的量 程： ；分度值： 。 0～5 N0.2 N测量前1.估计所要测的力的大小，选择量程和分度值合适的弹簧测力计。3.用手指沿弹簧的中心轴线方向轻轻地拉动弹簧测力计的挂钩，放手后，观察指针能否回到初始位置。使用弹簧测力计的注意事项：2.检查它的指针是否与零刻度线对齐，若没有对齐，要进行调整。测量时要采用图甲中的使用方法，让待测量的力作用在测力计的挂钩上，并且使力的方向沿着弹簧的中心轴线方向;不能采用类似图乙中的使用方法使用弹簧测力计的注意事项：读数时记录数据时视线要与指针所在位置的面板垂直，如图要标明单位，图中弹簧测力计受到的拉力为_________使用弹簧测力计的注意事项：1.0N 右侧弹簧测力计的量 程： ；分度值： ；测量值： 。 0～5 N0.2 N1.4 N练一练1.观察弹簧测力计的量程，并认清它的每个小格表示多少牛。2.检查弹簧测力计的指针是否指在零刻度线上，如果不在，应该把指针调节到零刻度线上。3.用手拉弹簧测力计的挂钩，并分别使指针指到1 N、3 N、5 N的位置，感受1 N、3 N、5 N的力。练习使用弹簧测力计4.测量身边小物体对弹簧测力计的拉力。（1）把木块悬挂在弹簧测力计的挂钩上，木块对弹簧测力计的拉力F1= 。（2）用弹簧测力计沿水平方向拖动桌面上的木块，测量木块对弹簧测力计的力F2= 。5.总结使用弹簧测力计时应注意的几点操作要求。弹性：物体受力发生形变，不受力后，能恢复原来的形状的性质叫作弹性。弹性形变：物体在外力作用下发生形变，撤去外力后，物体能够完全恢复原状的形变观察弹簧发生的现象，你发现了什么？下列物体中，哪个具有弹性、那个具有塑性呢？如图，若用手压弹簧，让弹簧发生形变，手会有什么感觉？手会受到一个来自弹簧的力，这个力就是弹簧对手的弹力弹力：发生弹性形变的物体，由于要恢复原来的形状，会对使它发生形变的物体产生力的作用，这种力叫作弹力书放在桌面上书和桌子发生弹性形变了吗，有没有弹力产生？细线和小球发生弹性形变了吗，有没有弹力产生？球被悬线吊起想一想？球被悬线吊起压力和支持力的方向总是垂直于接触面指向被压或被支持的物体书放在桌面上悬线对物体的拉力的方向总是沿着悬线指向悬线收缩的方向弹力是一种普遍存在的力，通常通常地面对人的支持力、书对桌面的压力、绳子对物体的拉力等都属于弹力力的测量弹力弹力测力计弹性和范性弹力的定义、方向等弹簧测力计弹簧测力计的原理1．使用弹簧测力计的要求，不正确的是（　　）A．使用前必须检查指针是否指在零刻度上 B．弹簧测力计必须竖直放置，不能倾斜 C．使用过程中，弹簧、指针不能与外壳有摩 D．所测的力不能超过弹簧测力计的量程B3．如图一人的两只手同时沿水平方向各用4N的力，分别向两侧拉一个轻质弹簧测力计的两端，当弹簧测力计静止时，其示数为（　　）A．0N B．4N C．8N D．2NB4．如图所示，在光滑的水平面上，一弹簧左端固定在墙壁上，右端与一金属小球连接，O点是弹簧为原长时小球的位置。现对小球施加一外力压缩弹簧使小球到达A点，然后释放小球，小球将在AB之间做往复运动。下列说法中正确的是（　　）A．弹簧对小球的弹力的施力物体是小球 B．弹簧的形变为弹性形变 4．如图所示，在光滑的水平面上，一弹簧左端固定在墙壁上，右端与一金属小球连接，O点是弹簧为原长时小球的位置。现对小球施加一外力压缩弹簧使小球到达A点，然后释放小球，小球将在AB之间做往复运动。下列说法中正确的是（　　）C．在金属球由O向A运动的过程中，弹簧对小球的弹力由O指向A D．在金属球由O向B运动的过程中，弹簧的弹力大小不变B
