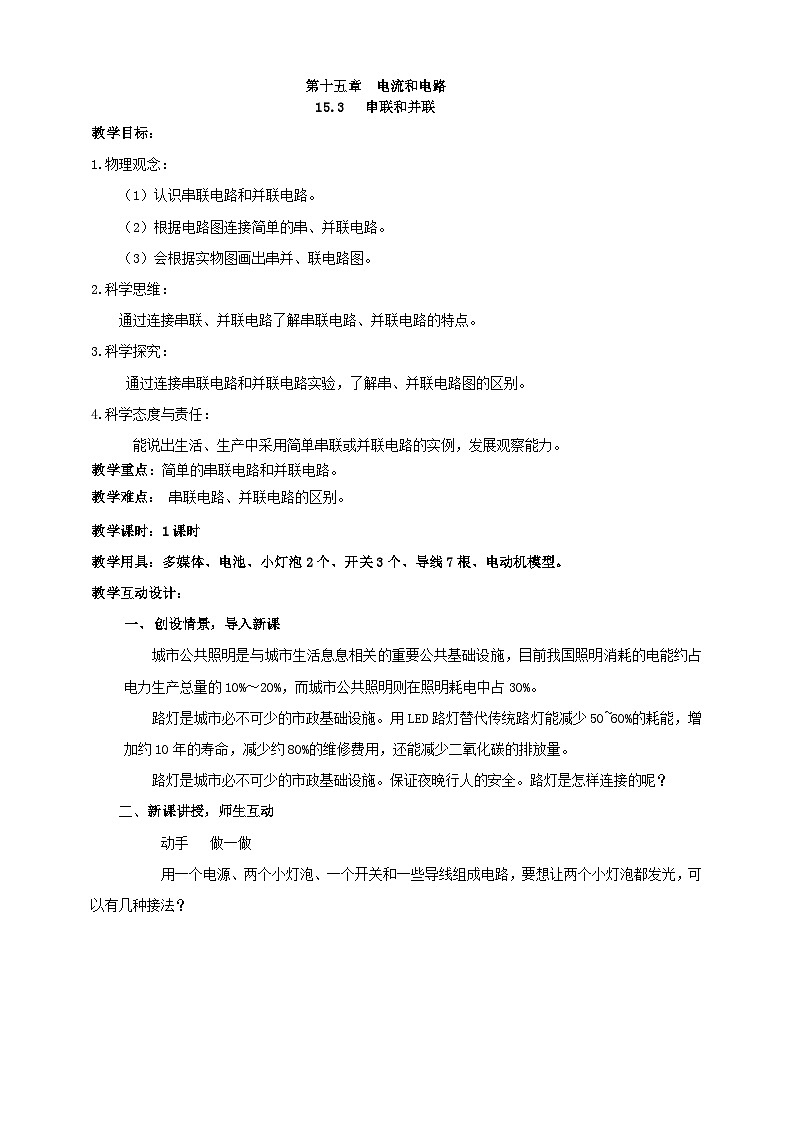

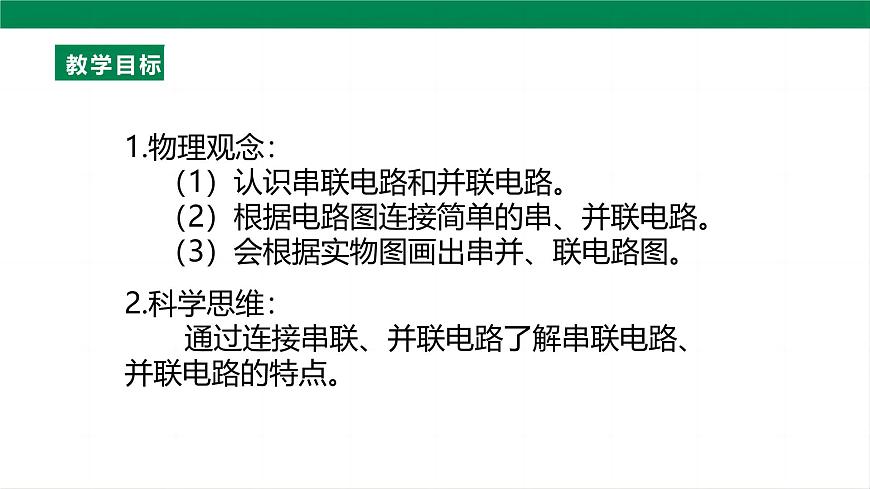

1.物理观念： （1）认识串联电路和并联电路。 （2）根据电路图连接简单的串、并联电路。 （3）会根据实物图画出串并、联电路图。
2.科学思维： 通过连接串联、并联电路了解串联电路、并联电路的特点。

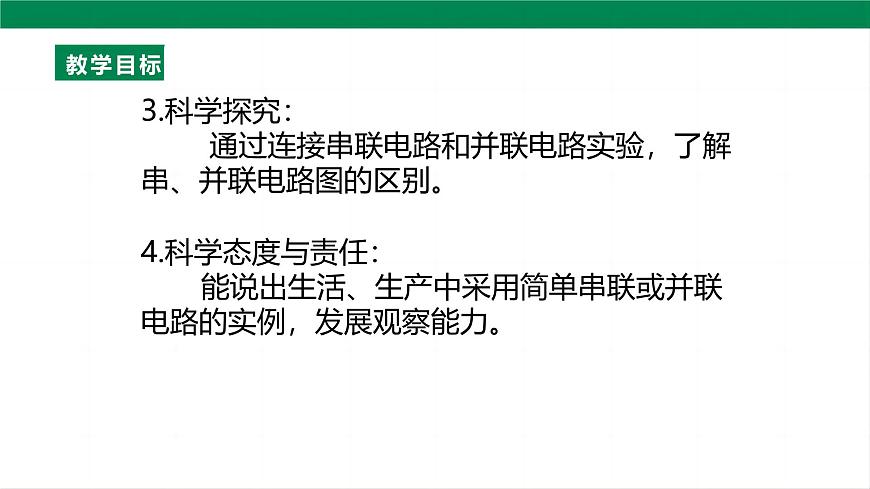

3.科学探究： 通过连接串联电路和并联电路实验，了解串、并联电路图的区别。
4.科学态度与责任： 能说出生活、生产中采用简单串联或并联电路的实例，发展观察能力。

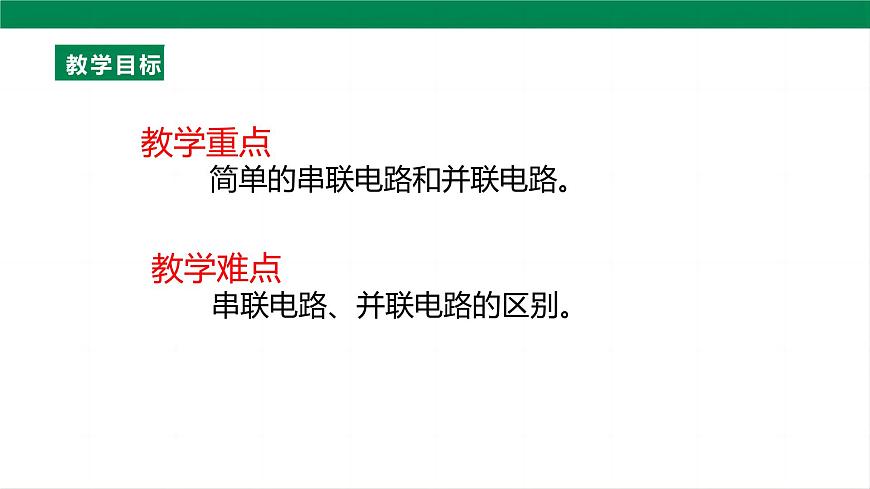

教学重点 简单的串联电路和并联电路。
教学难点 串联电路、并联电路的区别。

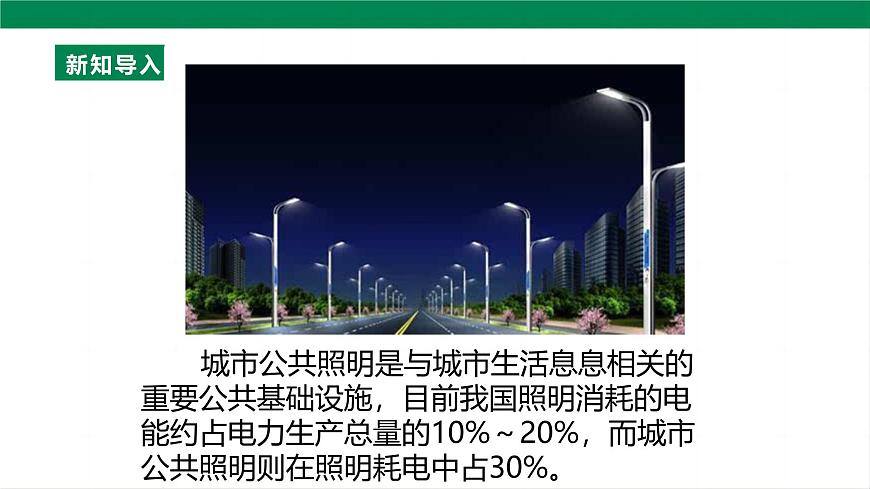

城市公共照明是与城市生活息息相关的重要公共基础设施，目前我国照明消耗的电能约占电力生产总量的10%～20%，而城市公共照明则在照明耗电中占30%。

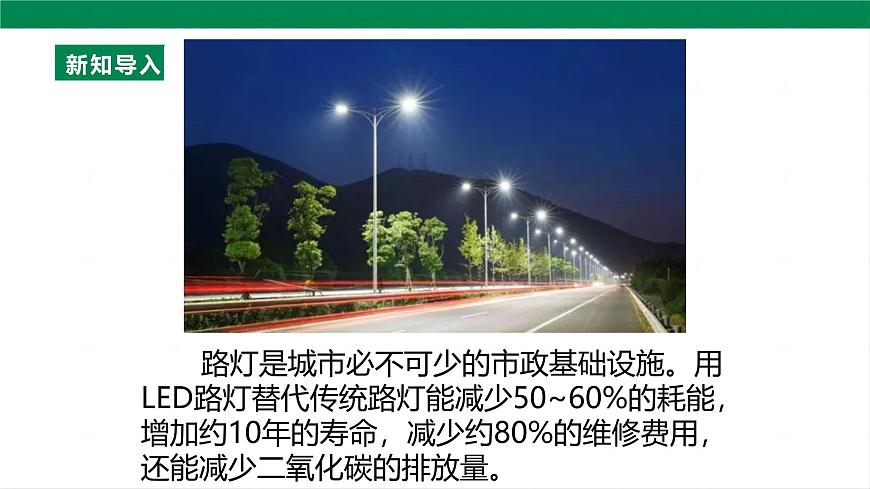

路灯是城市必不可少的市政基础设施。用LED路灯替代传统路灯能减少50~60%的耗能，增加约10年的寿命，减少约80%的维修费用，还能减少二氧化碳的排放量。

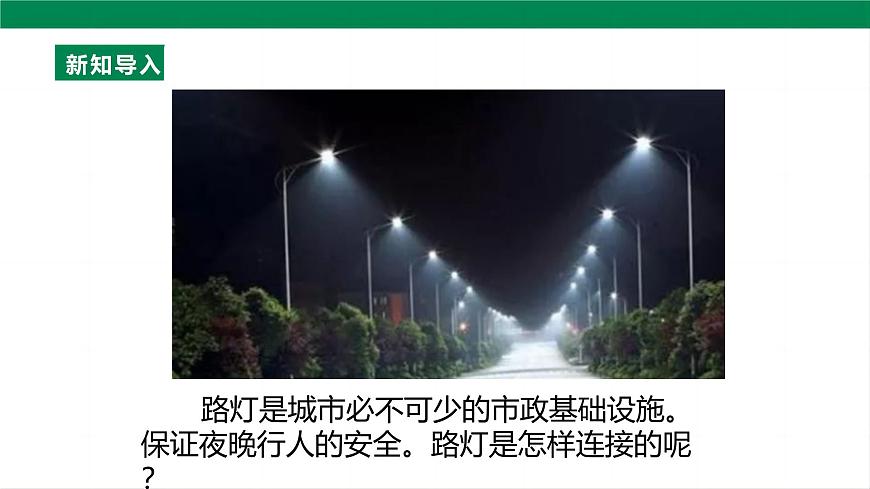

路灯是城市必不可少的市政基础设施。保证夜晚行人的安全。路灯是怎样连接的呢？

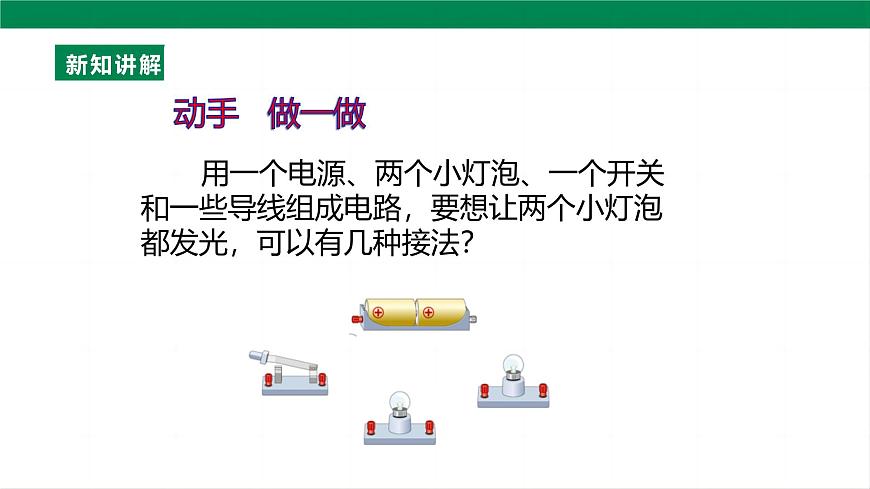

用一个电源、两个小灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

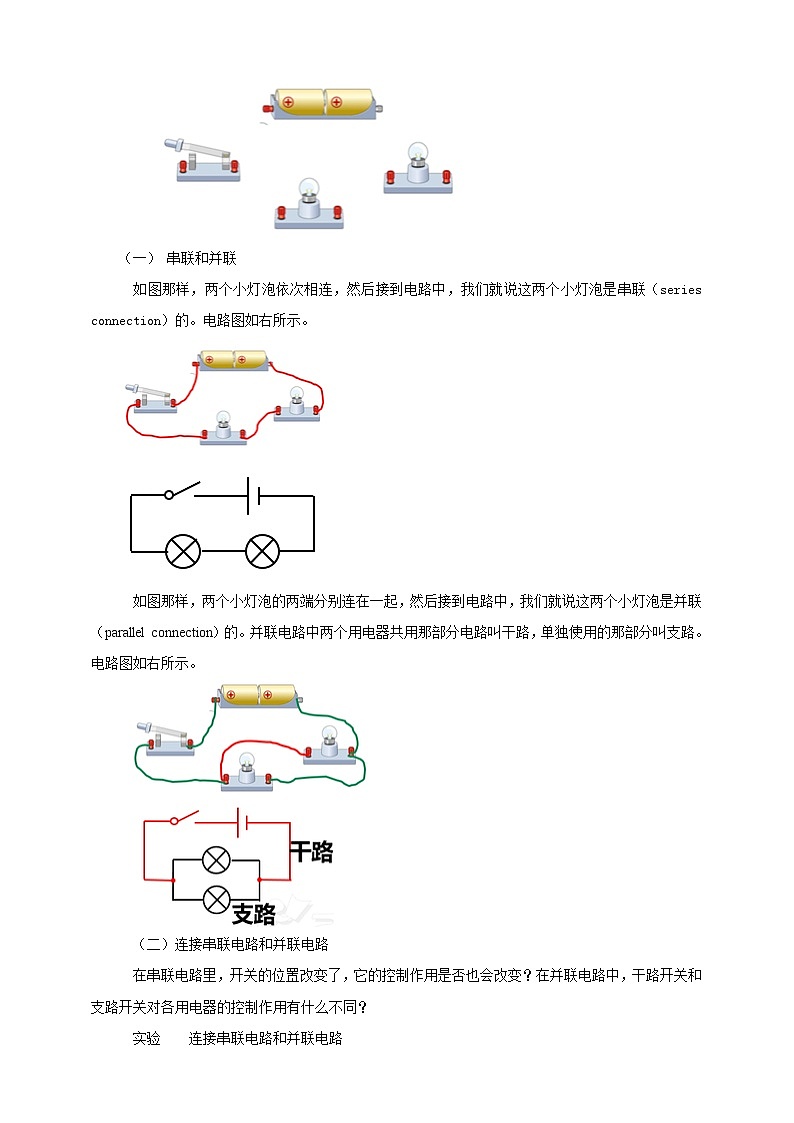

如图那样，两个小灯泡依次相连，然后接到电路中，我们就说这两个小灯泡是串联（series cnnectin）的。电路图如右所示。
如图那样，两个小灯泡的两端分别连在一起，然后接到电路中，我们就说这两个小灯泡是并联（parallel cnnectin）的。并联电路中两个用电器共用那部分电路叫干路，单独使用的那部分叫支路。电路图如右所示。
在串联电路里，开关的位置改变了，它的控制作用是否也会改变？在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同？
二、连接串联电路和并联电路

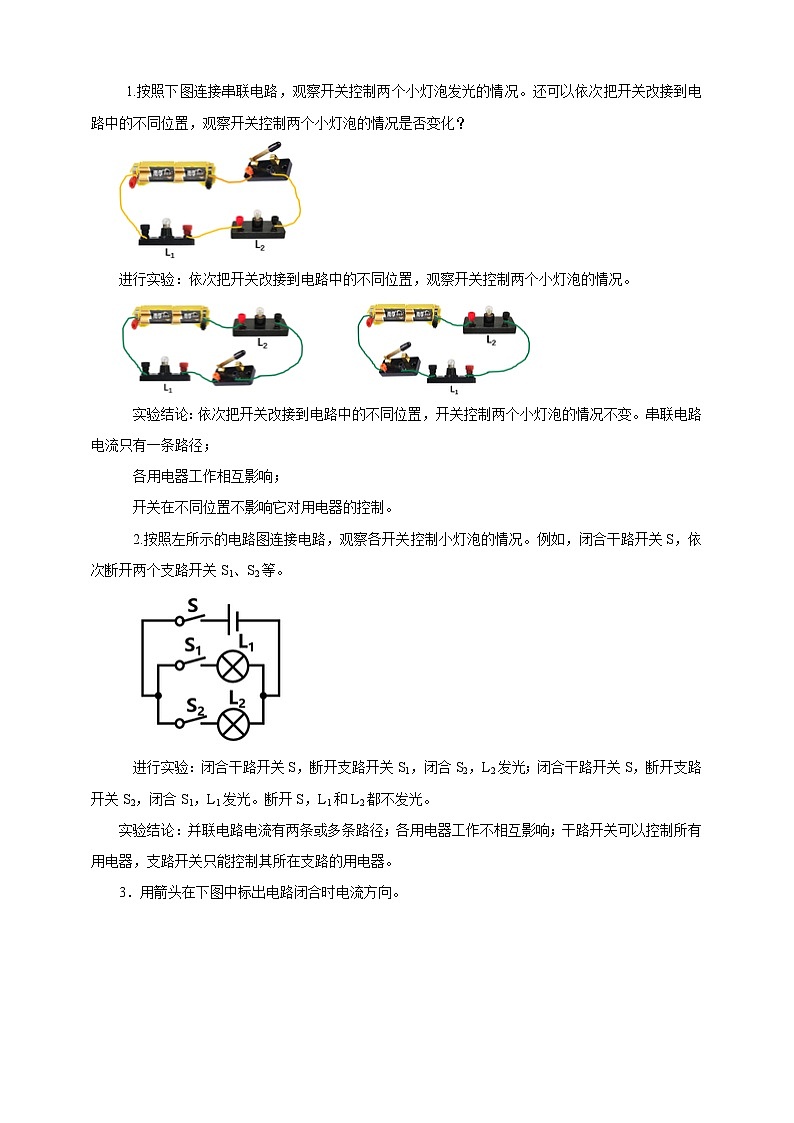

1.按照下图连接串联电路，观察开关控制两个小灯泡发光的情况。还可以依次把开关改接到电路中的不同位置，观察开关控制两个小灯泡的情况是否变化？
实验 连接串联电路和并联电路
进行实验：依次把开关改接到电路中的不同位置，观察开关控制两个小灯泡的情况。
实验结论：依次把开关改接到电路中的不同位置，开关控制两个小灯泡的情况不变。串联电路电流只有一条路径；各用电器工作相互影响；开关在不同位置不影响它对用电器的控制。
2.按照左所示的电路图连接电路，观察各开关控制小灯泡的情况。例如，闭合干路开关S，依次断开两个支路开关S1、S2等。
进行实验：闭合干路开关S，断开支路开关S1，闭合S2，L2发光；闭合干路开关S，断开支路开关S2，闭合S1，L1发光。断开S，L1和L2都不发光。
实验结论：并联电路电流有两条或多条路径；各用电器工作不相互影响；干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
3.用箭头在下图中标出电路闭合时电流方向。
实验结果表明，在串联电路中，开关可以控制所有用电器，开关的位置的改变不影响它对用电器的控制作用。在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
串联电路和并联电路的区别
串联电路和并联电路都是最基本的电路，实际生活中的许多电路都是由最基本的电路组合而成的。家庭中的电灯、电吹风机、电冰箱、电视机、电脑等用电器大多是并联在电路中的。用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些是串联和并联组合而成的。
三、生活中的电路
家庭中的电灯、电冰箱、电视机、电脑等用电器大多是并联的。
烘托欢乐的彩色小灯泡，是串联和并联组合而成的
城市的路灯，是并联的，路灯与控制它的开关是串联的。
想想议议 如图是一个简化了的玩具警车的电路图。学习了串联电路和并联电路的知识，你能看懂这个电路图吗？电路图中的小灯泡L和电动机M是串联的还是并联的？
想想议议 解析：如图开关S1控制灯泡L，开关S2控制电动机M。电流从电源正极出发分支，有两条路径，所以，电动机和灯泡是并联的。

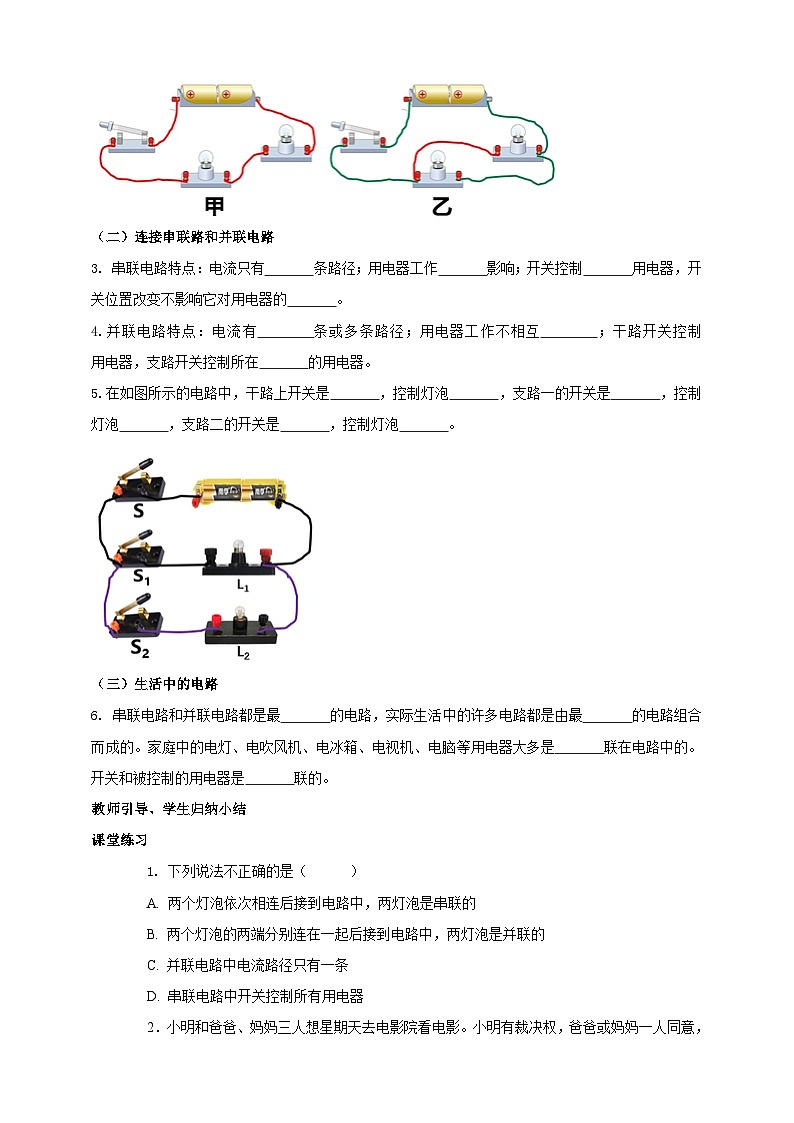

1.下列说法不正确的是（ ）A. 两个灯泡依次相连后接到电路中，两灯泡是串联的 B. 两个灯泡的两端分别连在一起后接到电路中，两灯泡是并联的 C. 并联电路中电流路径只有一条 D. 串联电路中开关控制所有用电器
2.小明和爸爸、妈妈三人表决星期天去电影院看电影，小明有裁决权，爸爸或妈妈一人同意，小明同意就去看电影，表决器符合要求的（ ）是
3.下列电路图与实物相符的是（ ）
4.如图，开关同时控制两盏灯，且一盏灯的灯丝断了也不影响另一灯工作的电路是（ ）
5.下列电路图与实物相符的是（ ）
1.串联和并联：两个或多个用电器依次相连接到电路中是串联。两个或多个用电器的两端分别连在一起再接到电路中是并联。2. 串联电路特点：电流只有一条路径；用电器工作相互影响；开关控制所有用电器，开关位置改变不影响它对用电器的控制。3.并联电路特点：电流有两条或多条路径；用电器工作不相互影响；干路开关控制所有用电器，支路开关控制所在支路的用电器。
