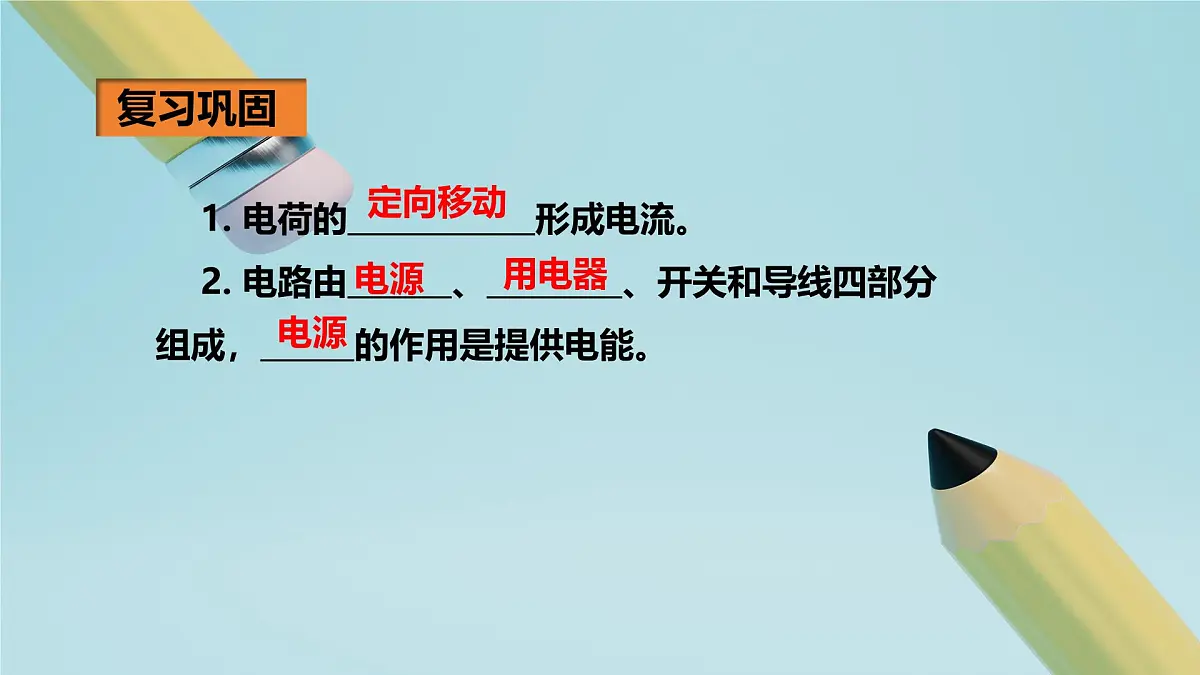

1. 电荷的 形成电流。2. 电路由 、 、开关和导线四部分组成， 的作用是提供电能。

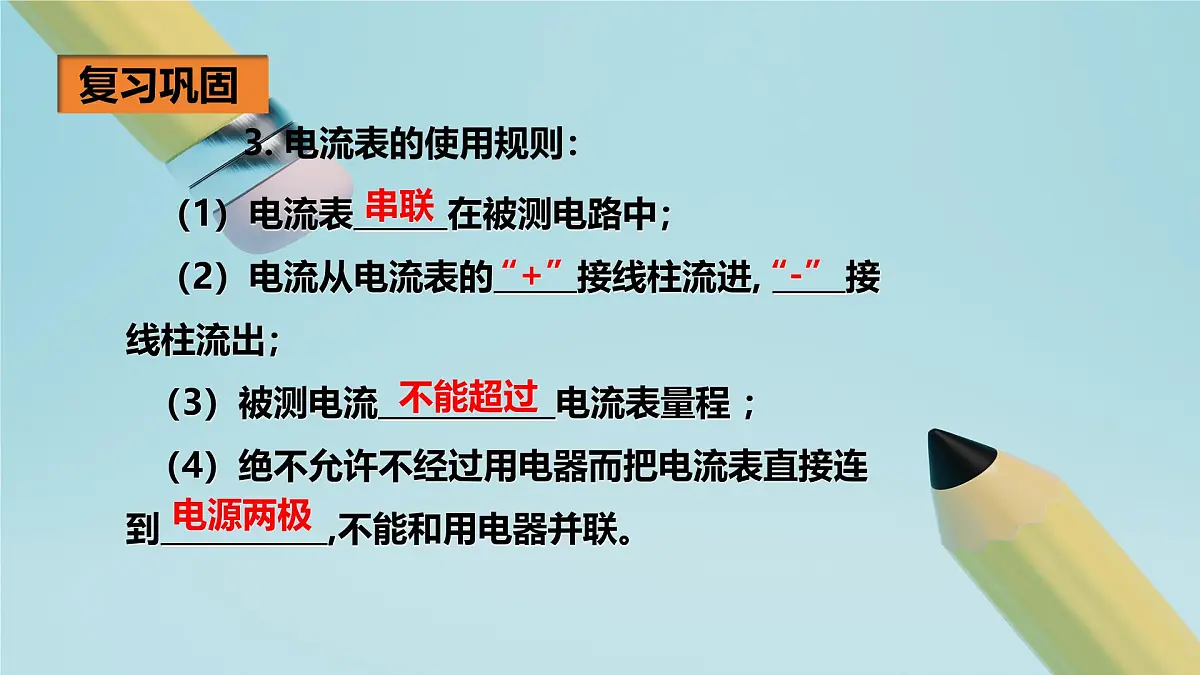

3. 电流表的使用规则：
（1）电流表 在被测电路中； （2）电流从电流表的 接线柱流进, 接线柱流出； （3）被测电流 电流表量程 ； （4）绝不允许不经过用电器而把电流表直接连到 ,不能和用电器并联。

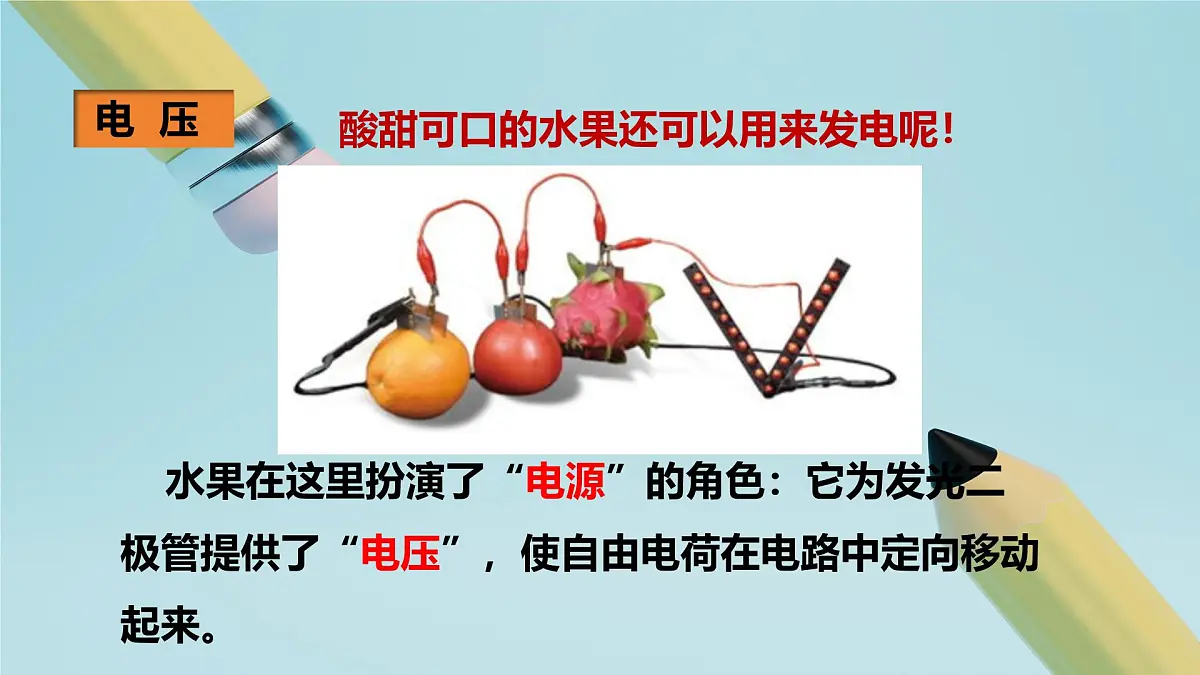

酸甜可口的水果还可以用来发电呢！
水果在这里扮演了“电源”的角色：它为发光二极管提供了“电压”，使自由电荷在电路中定向移动起来。

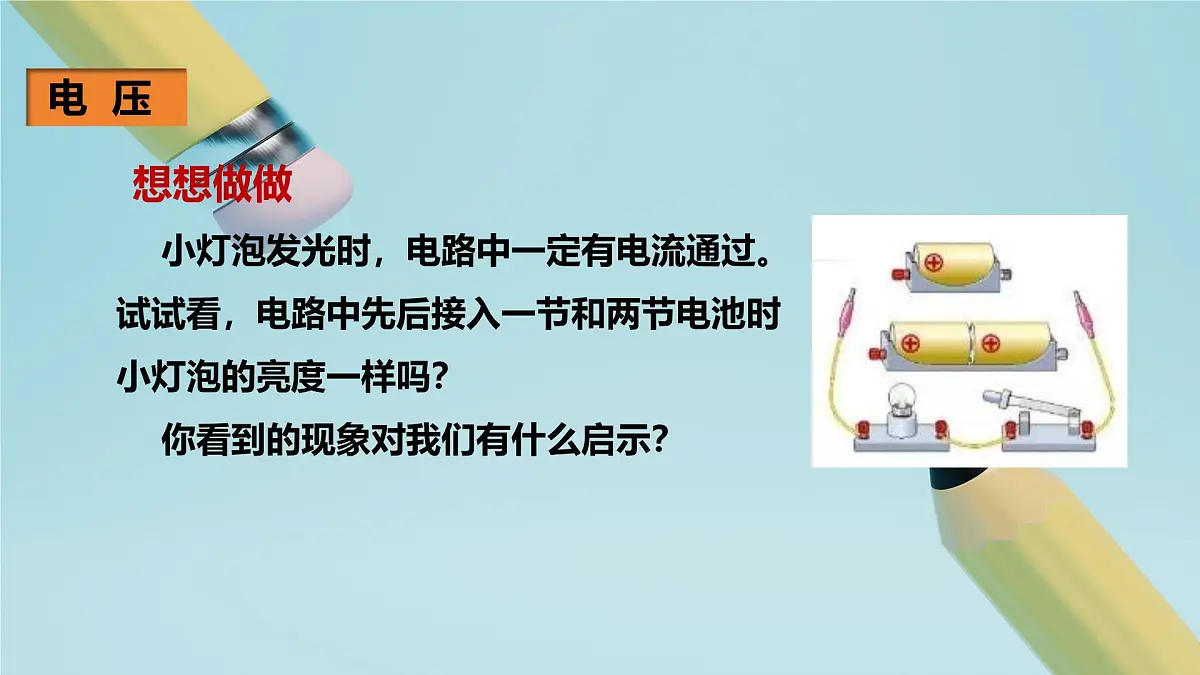

小灯泡发光时，电路中一定有电流通过。试试看，电路中先后接入一节和两节电池时小灯泡的亮度一样吗？你看到的现象对我们有什么启示？

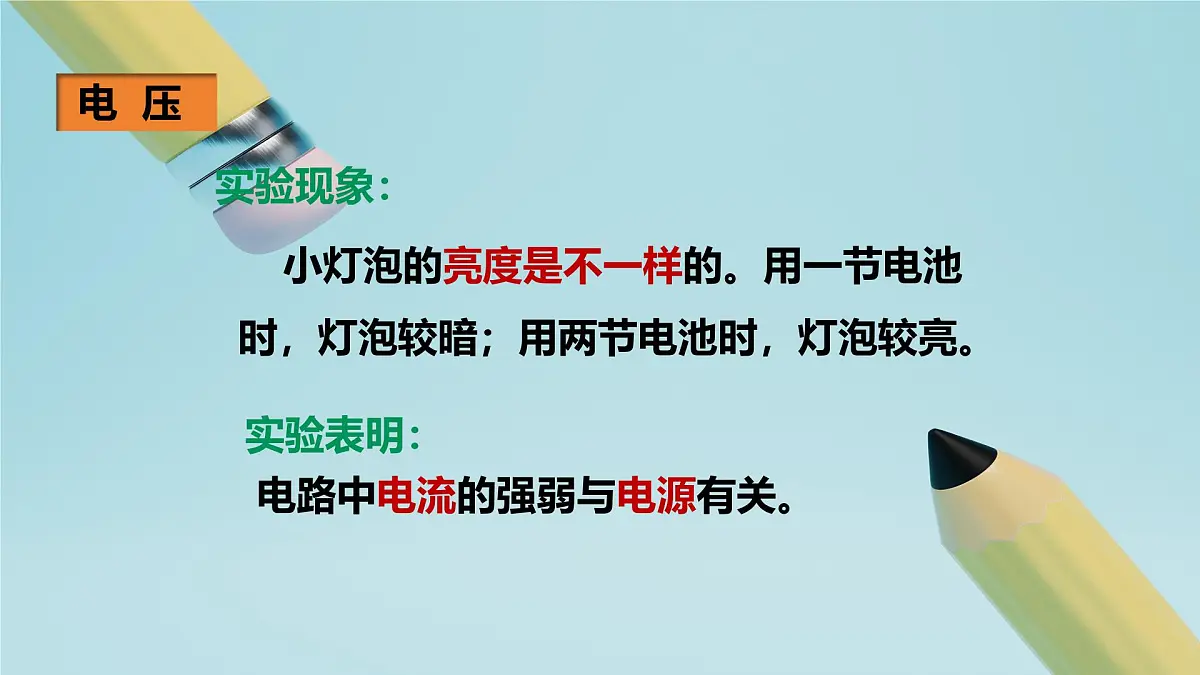

小灯泡的亮度是不一样的。用一节电池时，灯泡较暗；用两节电池时，灯泡较亮。
电路中电流的强弱与电源有关。

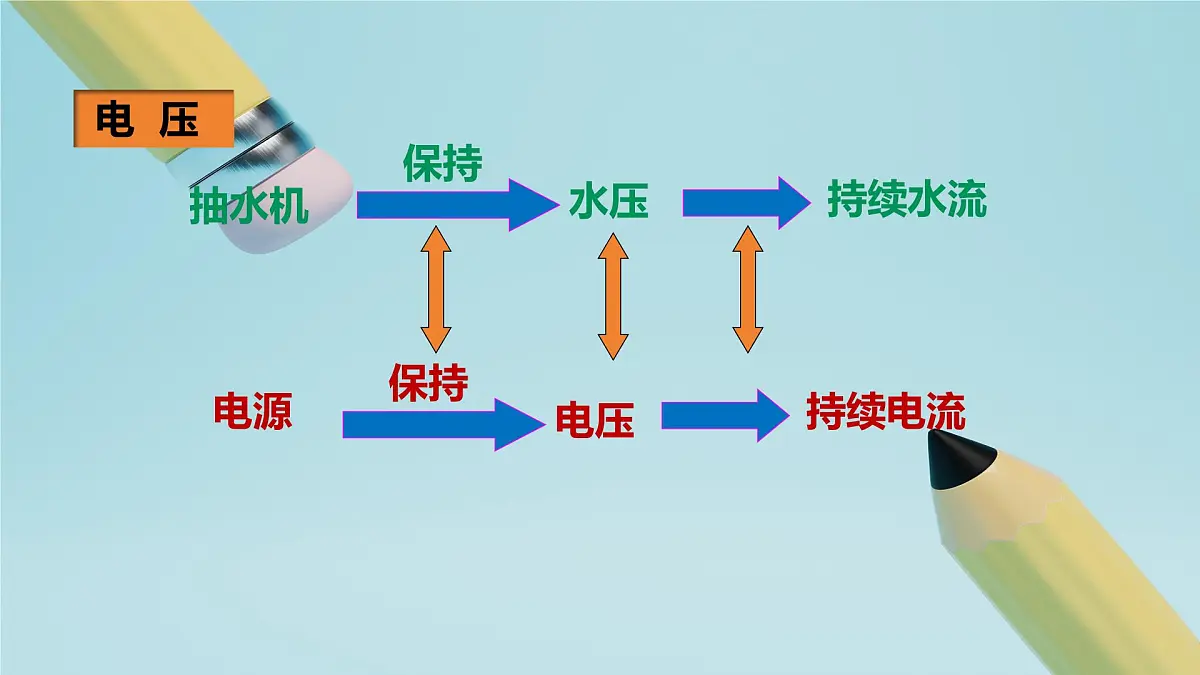

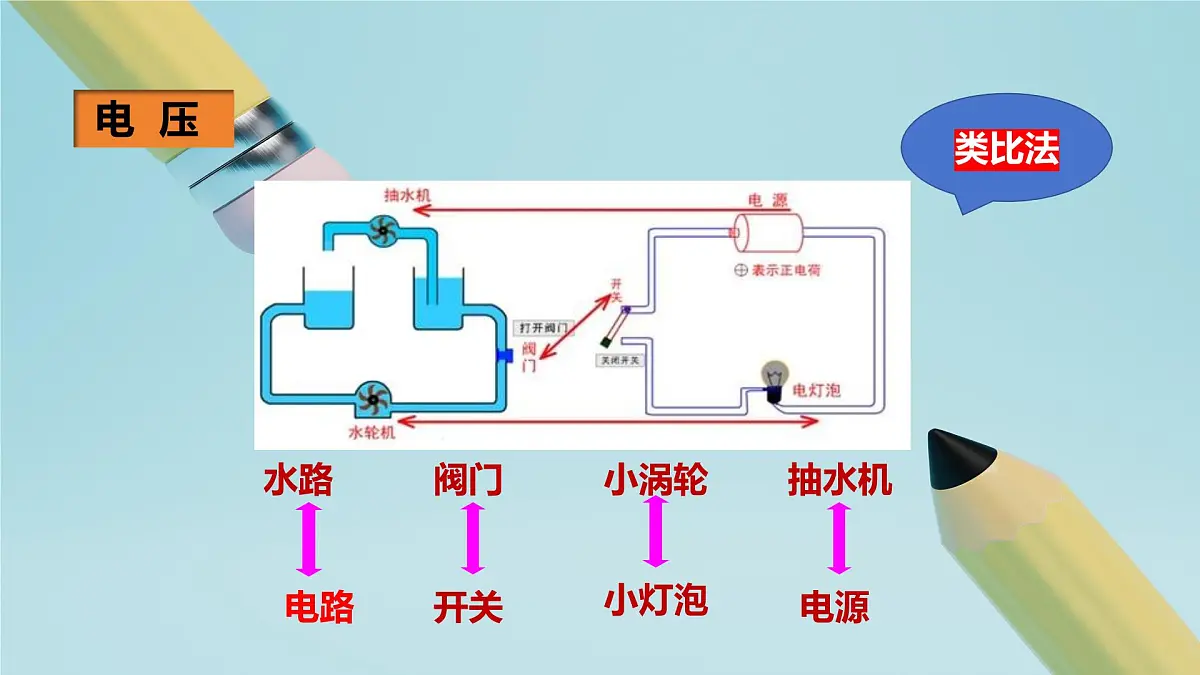

1、电压是形成电流的原因， 电源是提供电压的装置。2、电压的符号用U表示。3、电压的单位是：伏特，简称伏（V）4、常用单位：千伏（kV）、毫伏（mV）
1kV =103V1V=103mV
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
1节干电池_____V
1节铅蓄电池_____V
对人体的安全电压：不高于36V
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200V以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电压表：测量电压高低的仪表
接 “-”“3”接线柱时，量程0~3V，每大格1V，每小格0.1V；接 “-”“15”接线柱时，量程0~15V，每大格5V，每小格0.5V。
1、调零：使用前检查指针是否指在零刻度线----调零
电流从电压表的“＋”接线柱流入， “－”接线柱流出。
必须把电压表并联在待测电路的两端，
在小量程范围内，再改用小量程。被测电流不能超过电压表的量程
正确使用电压表的四点注意事项
量程和分度值，数格算读数
第一步：根据所选接线柱看量程；
能否直接连到电源两极上
电流从“+”进从“-”出
不能超过表的量程先大后小
电压表和电流表的异同:
1、一节5号新干电池的电压约为（ ）A．380V B．220V C．36V D．1.5V

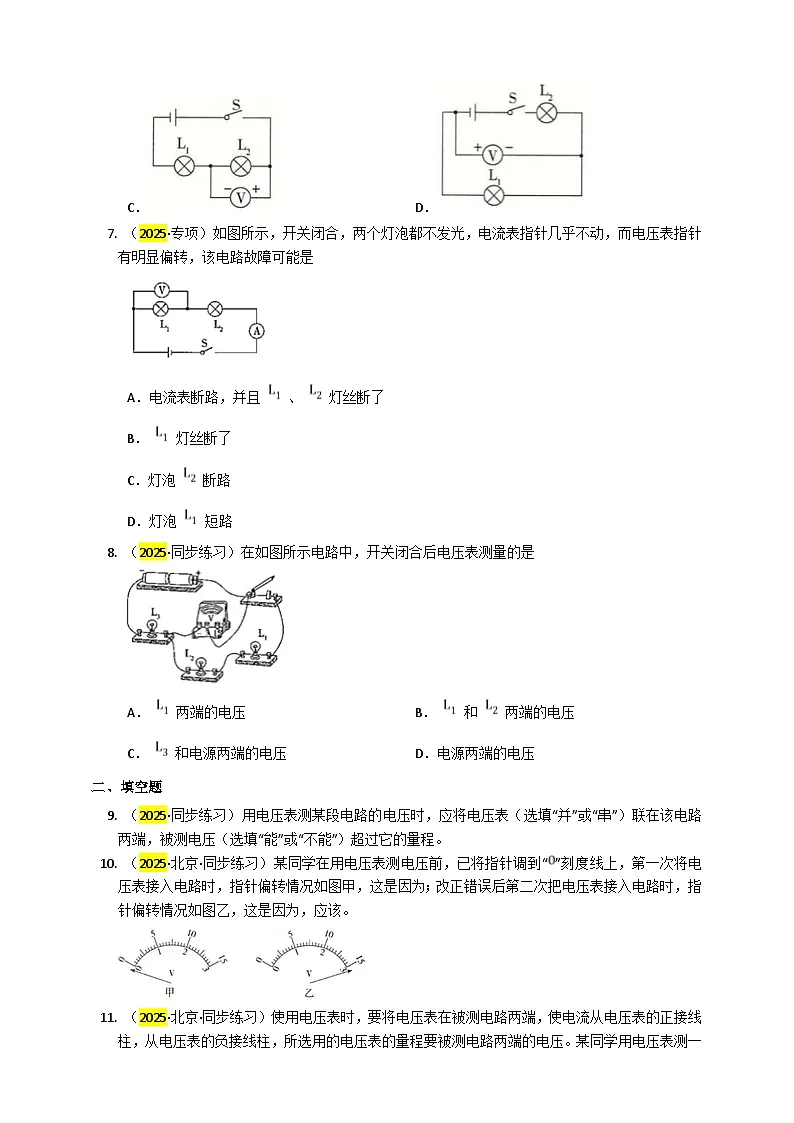

2、如图所示的电路中，当开关闭合时，电压表测（ ）
A．L1的电压 B．L2的电压C．L1和L2两端的总电压 D．电源的电压
3. 关于电压表的使用方法，不正确的是（　　）A．电压表必须并联在待测电路两端B．电压表可以直接接在电源上C．所测电压不能超过电压表量程D．电流从电压表负接线柱流入
1.完成动手动脑学物理。2.熟记电压表的使用方法
