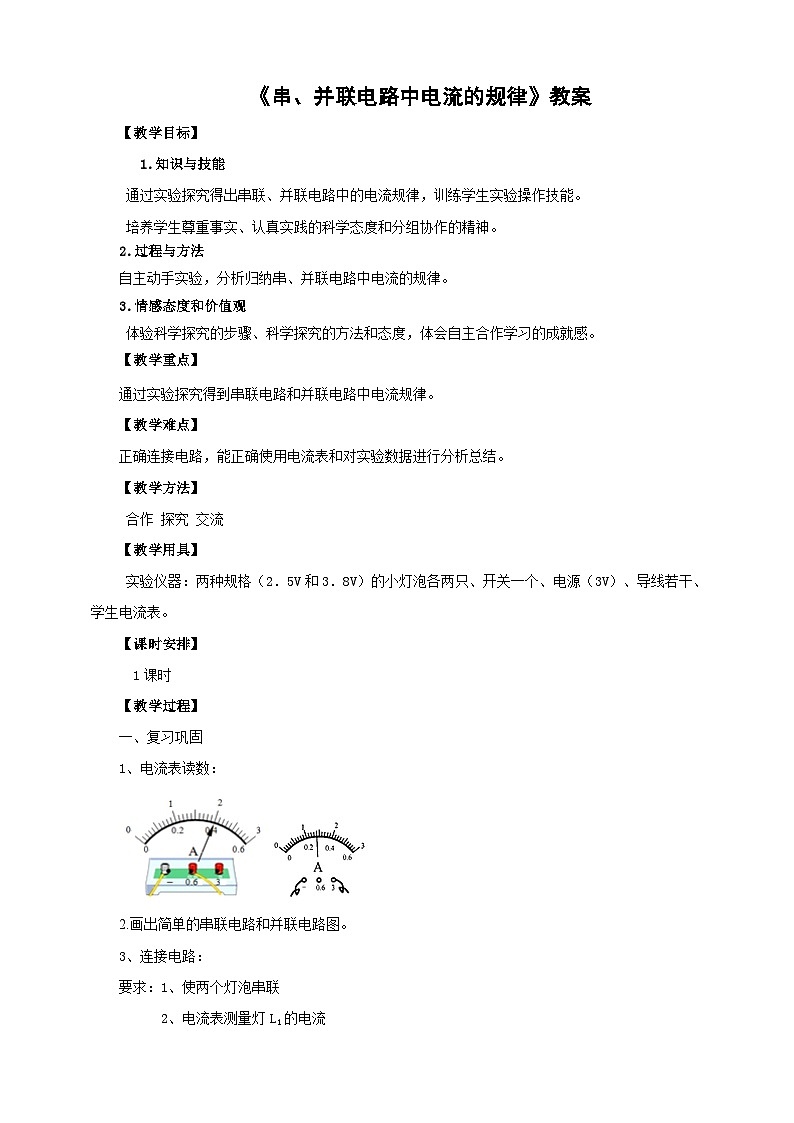

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第5节 串、并联电路中电流的规律背景图ppt课件，文件包含2025秋-人教版九年级物理155串并联电路中电流的规律课件pptx、2025秋-人教版九年级物理155串并联电路中电流的规律教案doc、2025秋-人教版九年级物理155串并联电路中电流的规律练习doc等3份课件配套教学资源，其中PPT共29页， 欢迎下载使用。

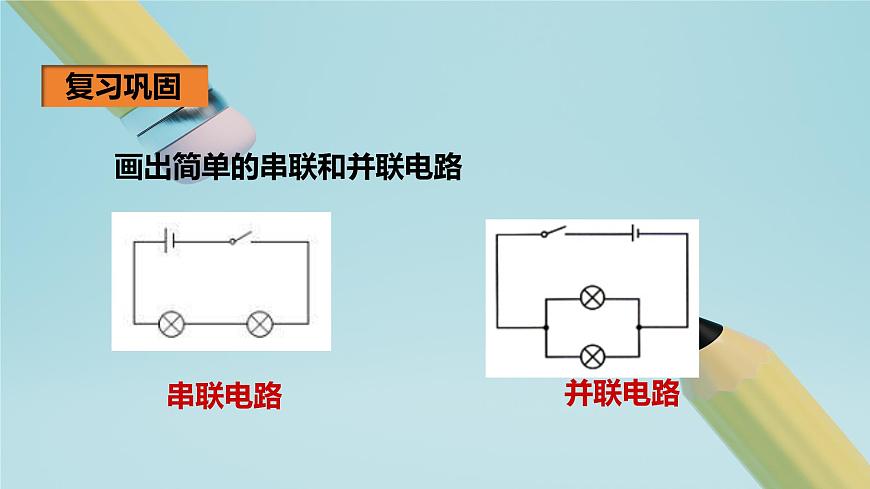

画出简单的串联和并联电路

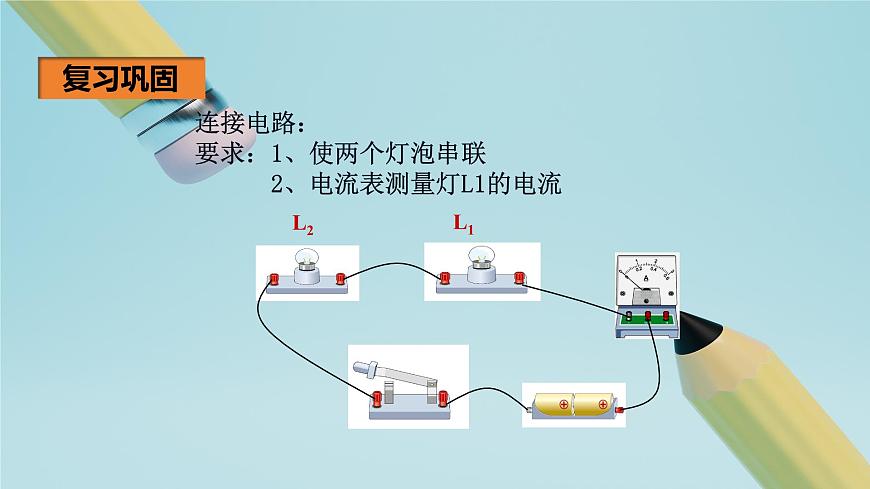

连接电路：要求：1、使两个灯泡串联 2、电流表测量灯L1的电流

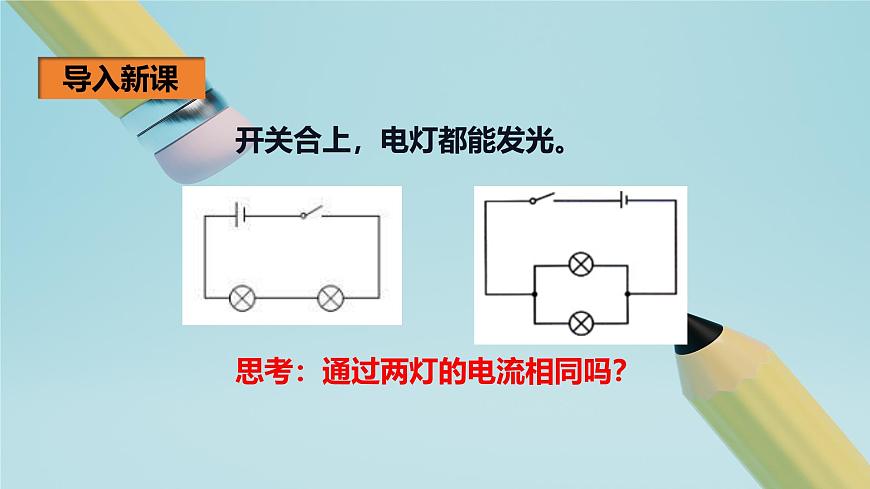

开关合上，电灯都能发光。
思考：通过两灯的电流相同吗？

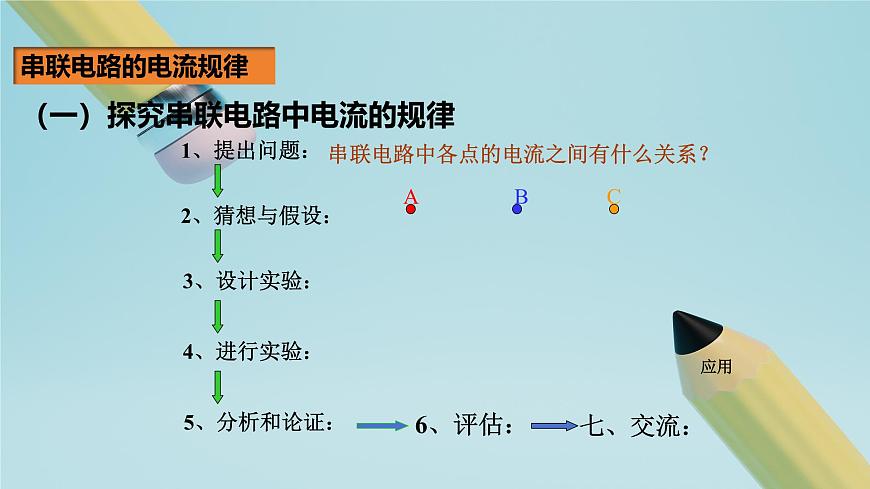

（一）探究串联电路中电流的规律

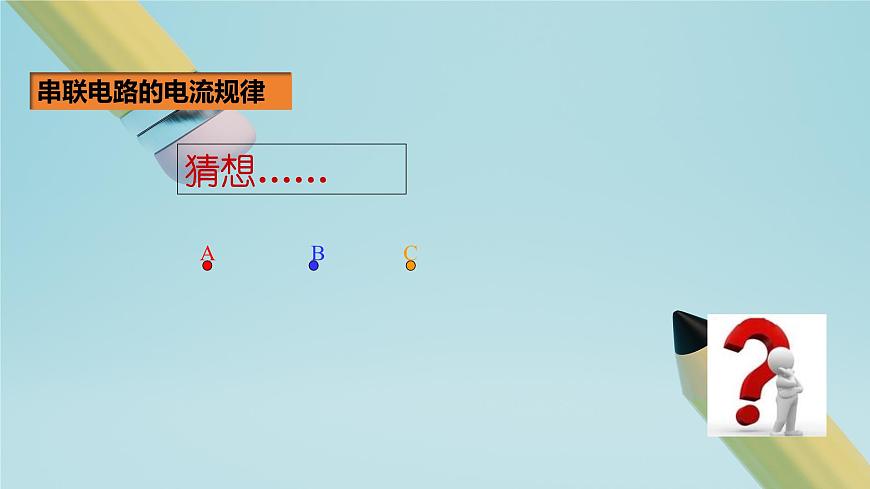

串联电路中各点的电流之间有什么关系？
组内交流： 1. 所用实验器材； 2. 所设计的实验电路图； 3. 简述实验步骤。
读出电流表示数IA，填入表格
读出电流表示数IB，填入表格
读出电流表示数IC，填入表格
换用不同规格的灯泡重复上述实验，数据记入表格。
测量结果说明什么？得出什么结论？
串联电路的电流规律:文字表达： 串联电路中，电流处处都相等。数学达式： IA=IB=IC＝……
　　1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
并联电路中干路电流与各支路电流有什么关系？
组内交流：1. 所用实验器材；2. 所设计的实验电路图 ；3. 简述实验步骤。
并联电路的电流规律:文字表达： 并联电路中干路的电流 等于各支路中电流之和。数学达式： IC＝IA+IB+……
在图所示的电路中，电流表A1的示数为1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
实验探究：串并联电路的电流规律： 一、实验器材： 电源、导线、开关、小灯泡（2个规格不同）、电流表二、实验结论： 串联电路中，各点的电流都相等。 即:IA=IB=IC 并联电路中，干路电流等于各并联支路的电流之和。即:IC=IA+IB
1、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的 示数是0.15A，电流表的 示数是0.25A，则电流表A的示数是（　　）
0.4A B. 0.25A C. 0.15A D. 0.1A
2、如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
3、将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流 （选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是 。
1.完成本节动手动脑学物理 2.完成本节对应练习
