1. [2024南京联合体期中]踮脚是一项很好的有氧运动(如图)，它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是(　　)A．脚后跟是支点，是省力杠杆　　　 　 　　　B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆

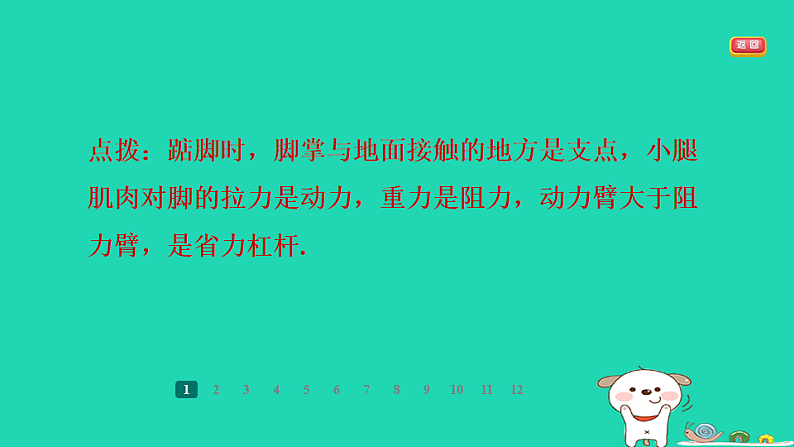

点拨：踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力是动力，重力是阻力，动力臂大于阻力臂，是省力杠杆.

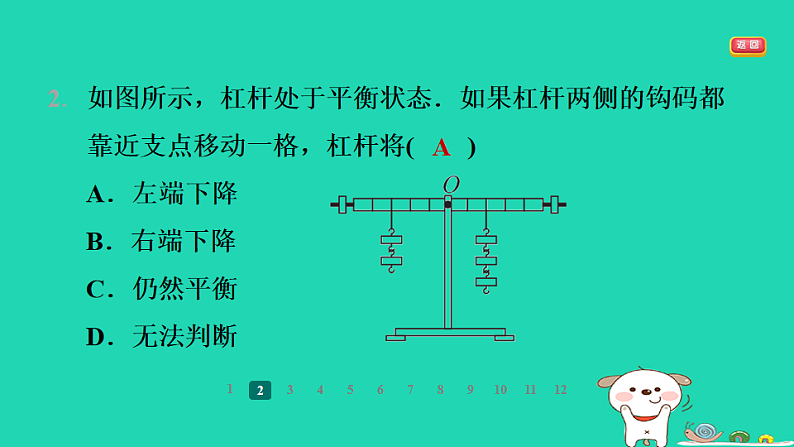

2. 如图所示，杠杆处于平衡状态．如果杠杆两侧的钩码都靠近支点移动一格，杠杆将(　　)A．左端下降　　　　　B．右端下降　　　　　C．仍然平衡　　　　　D．无法判断

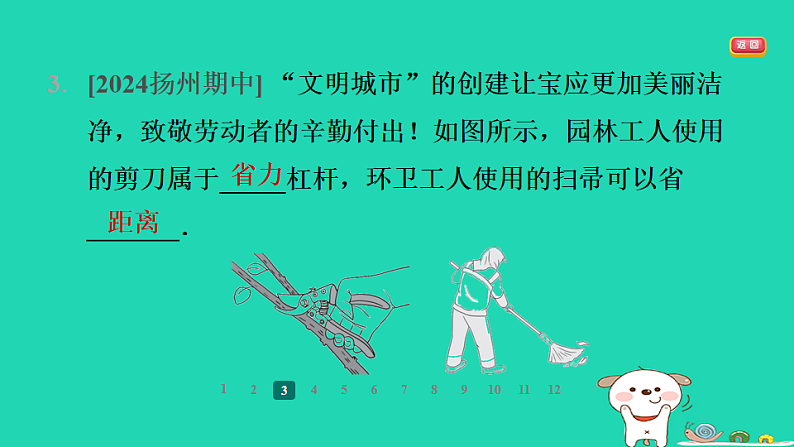

3. [2024扬州期中] “文明城市”的创建让宝应更加美丽洁净，致敬劳动者的辛勤付出！如图所示，园林工人使用的剪刀属于_____杠杆，环卫工人使用的扫帚可以省_______．

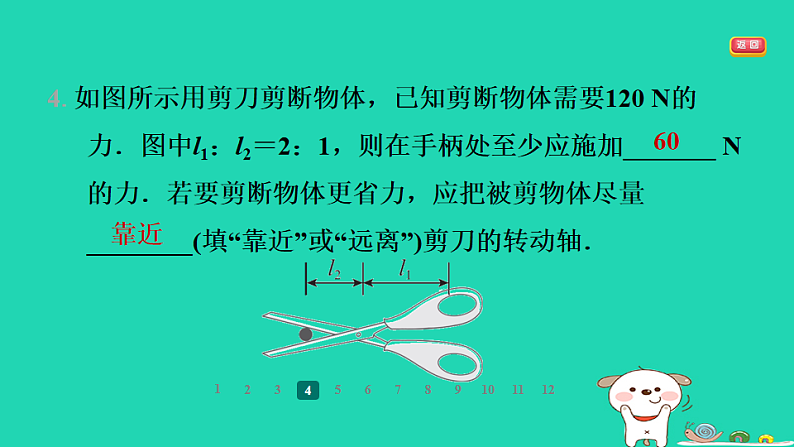

4.如图所示用剪刀剪断物体，已知剪断物体需要120 N的力．图中l1：l2＝2：1，则在手柄处至少应施加_______ N的力．若要剪断物体更省力，应把被剪物体尽量________(填“靠近”或“远离”)剪刀的转动轴．

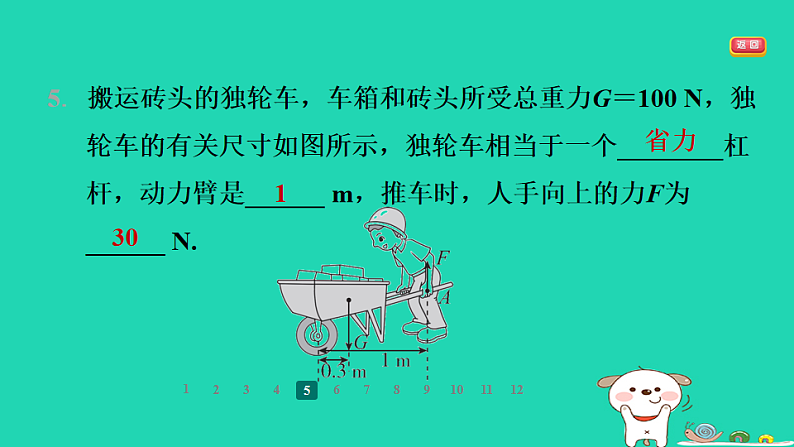

5. 搬运砖头的独轮车，车箱和砖头所受总重力G＝100 N，独轮车的有关尺寸如图所示，独轮车相当于一个________杠杆，动力臂是______ m，推车时，人手向上的力F为______ N.
6. [2023南通一模]如图，O为杠杆AOB的支点，保持物体M在图示位置静止，请作出最小拉力F1及其力臂l1和阻力F2.
【点技巧】根据杠杆平衡条件F1l1＝F2l2可知，F2、l2的乘积一定时，动力臂l1最长时动力F1最小．找杠杆“最小力”的一般方法：杠杆上离支点最远的点为最小力作用点；支点与最小力作用点的连线为最长力臂；根据“动力与阻力使杠杆转动的方向相反”判断动力的方向并作出最小力示意图.
7. [2023泰州]如图所示，是仿照人的手臂设计的我国天宫空间站的机械臂．下列工具使用时与机械臂属于同类型杠杆的是(　　)A．夹起食物的筷子B．拔钉子的羊角锤C．剪铁丝的钢丝钳D．起瓶盖的开瓶扳手0
点拨：机械臂使用时动力臂小于阻力臂，是费力杠杆；夹起食物的筷子使用时动力臂小于阻力臂，属于费力杠杆；羊角锤、钢丝钳、开瓶扳手使用时动力臂大于阻力臂，属于省力杠杆.
8.[2024苏州振华中学期中]如图所示，一根可绕O点转动的均匀硬棒重为G，在棒的一端始终施加水平力F，将棒从图示位置缓慢提起至虚线位置的过程中(　　)A．F的力臂变小，F变大 B．F的力臂变大，F变小C．重力G与它的力臂的乘积保持不变 D．重力G与它的力臂的乘积变大
9. [2023龙东]如图所示，在某轻质杠杆B点，用弹簧测力计沿竖直方向提升一重物，当杠杆水平静止时，弹簧测力计示数为10 N，若OA＝10 cm，AB＝40 cm，则物体受到的重力大小为________N，此杠杆属于________杠杆．
点拨：O为支点，动力臂OB大于阻力臂OA，所以此杠杆为省力杠杆．根据杠杆的平衡条件可得，F×OB＝G×OA，即10 N×(10 cm＋40 cm)＝G×10 cm，解得：G＝50 N.
10. [2024泰州兴化期中]笔记本电脑在人们日常生活中起着重要的作用，如图所示是一个笔记本电脑的侧面图，用始终与电脑屏幕垂直的力F掀开屏幕到竖直位置的过程中，力F________(填“变大”“变小”或“不变”)，若笔记本电脑屏幕质量为400 g，由图可知，此时力F＝________ N(不计屏幕与转轴的阻力，g取10 N/kg)．
11. [2023凉山州]如图甲是自行车的手闸，其中ABO部分可视为一个杠杆，其简化示意图如图乙，O为支点，F2为阻力，请在图乙中画出：(1)作用在A点的最小动力F1及其力臂l1.
(2)阻力F2的力臂l2.
12. 如图甲所示是一架水碓，最早记录在汉代桓谭所著的《新论·离车》古籍中．其结构原理如图乙所示，水管中的水流入水槽中，水槽底受到水的压强不断________，水对水槽的压力增大，碓杆顺时针转动，此时碓杆是________(填“省力”“费力”或“等臂”)杠杆．
