初中物理第十一章 简单机械和功1 杠杆习题ppt课件

这是一份初中物理第十一章 简单机械和功1 杠杆习题ppt课件，共23页。PPT课件主要包含了解如图所示等内容，欢迎下载使用。

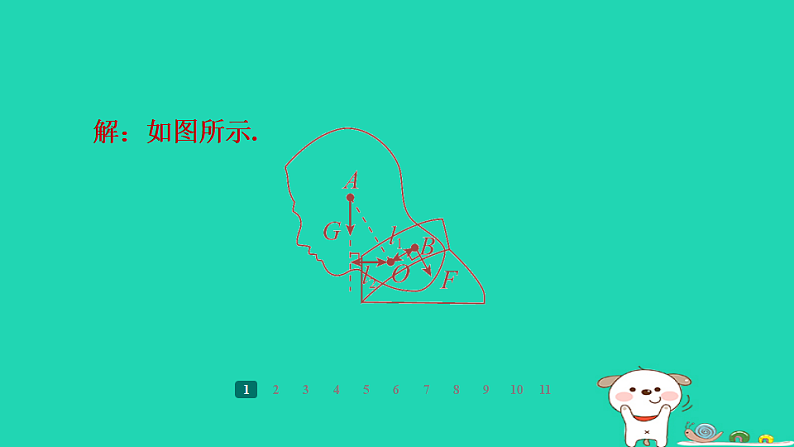

1. [如图所示是人低头看手机时头部的状态，图中A点为头部重力作用点，B点为颈部肌肉受力点，且颈部肌肉拉力的方向垂直于OB向下，请在图中画出人体头部的重力G及其力臂l2和动力F的力臂l1.

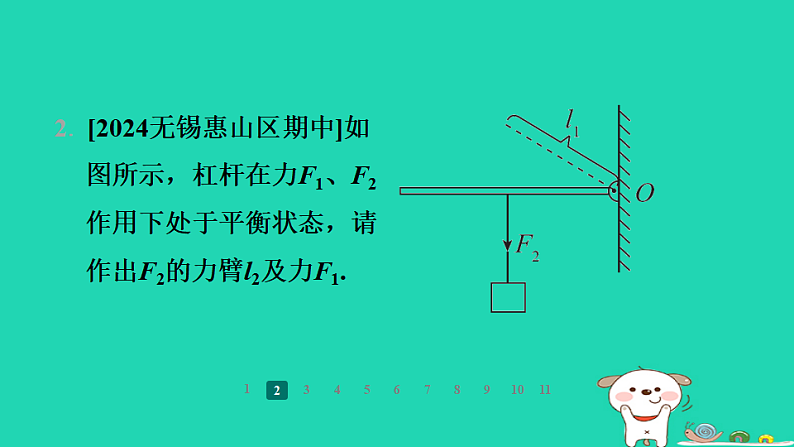

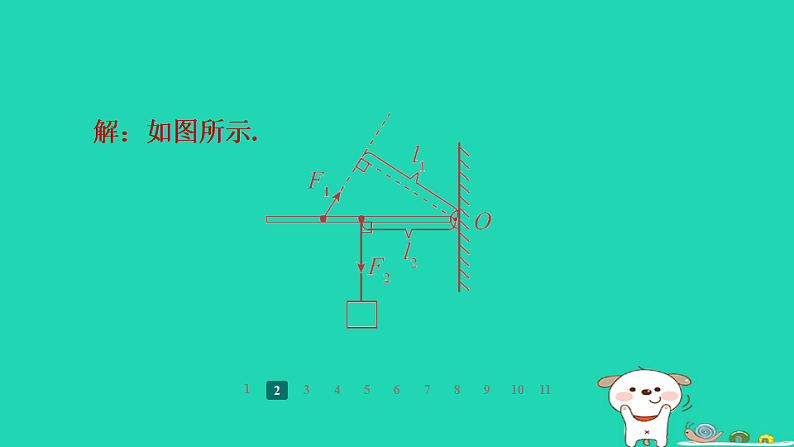

2. [2024无锡惠山区期中]如图所示，杠杆在力F1、F2作用下处于平衡状态，请作出F2的力臂l2及力F1.

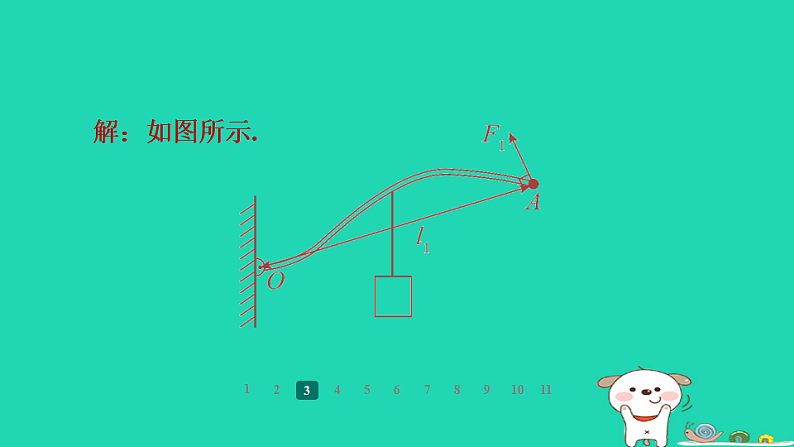

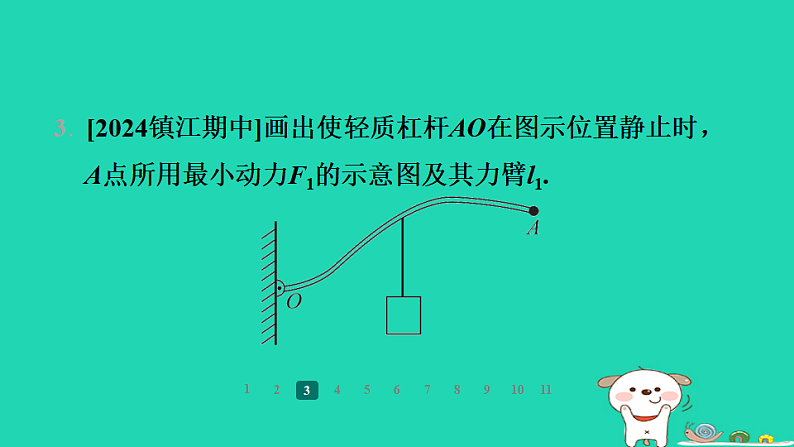

3. [2024镇江期中]画出使轻质杠杆AO在图示位置静止时，A点所用最小动力F1的示意图及其力臂l1.

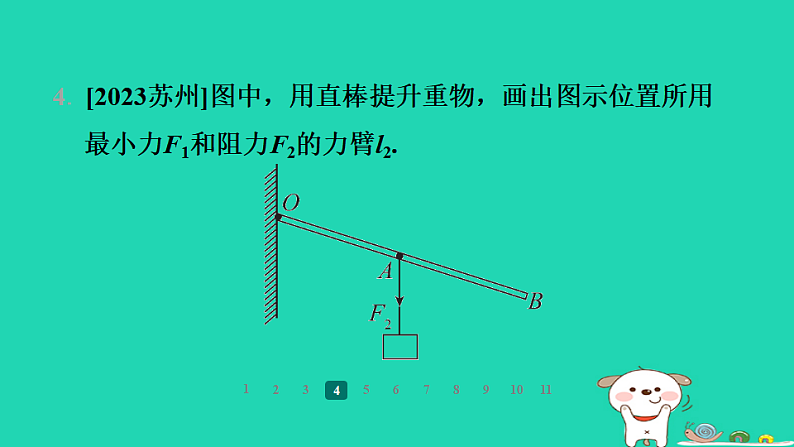

4. [2023苏州]图中，用直棒提升重物，画出图示位置所用最小力F1和阻力F2的力臂l2.
5.[2024盐城阜宁期中]如图所示的杠杆A端吊一个重物G，要想在B端加一最小的力F，使AO(O为支点)保持水平平衡，试画出此力的方向和力臂．
6.[2024南京联合体期中]如图，在撬棒AD上作出撬起“石块1”的最小力及对应的力臂．
7. [2024镇江润州区期中]如图，想在桌面上施加一个最小力，使桌子一端稍微离开地面，请作出该力的示意图(保留作图痕迹)．
8. [2024苏州高新区期中]小明用如图甲所示的滑轮组提升重物，物体上升的s—t图像如图乙所示，绳子的自由端移动的速度是3 m/s，请你在图甲中画出绳子绕法．
9. [2024宿迁泗阳期中] 用滑轮组将陷在泥中汽车拉出来，请在图中画出最省力的绕绳方法．
10. 如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法．
11. [2023扬州一模]请画出利用如图所示滑轮组提升重物时最省力的绕绳方法．
