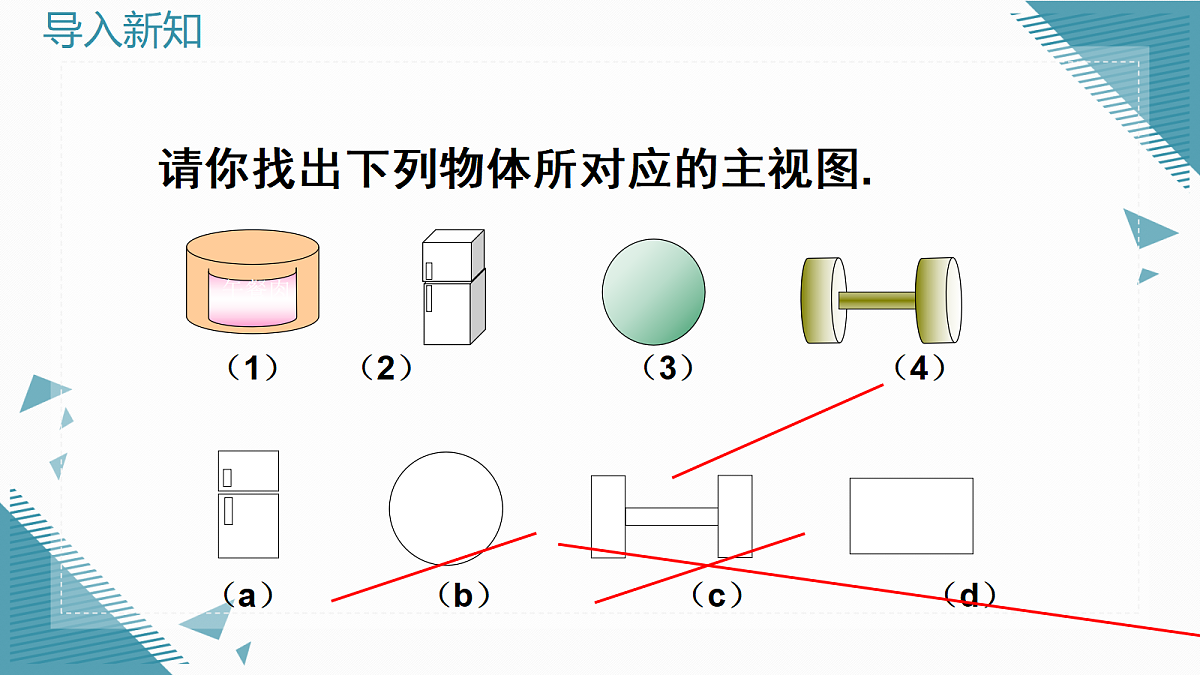

请你找出下列物体所对应的主视图.

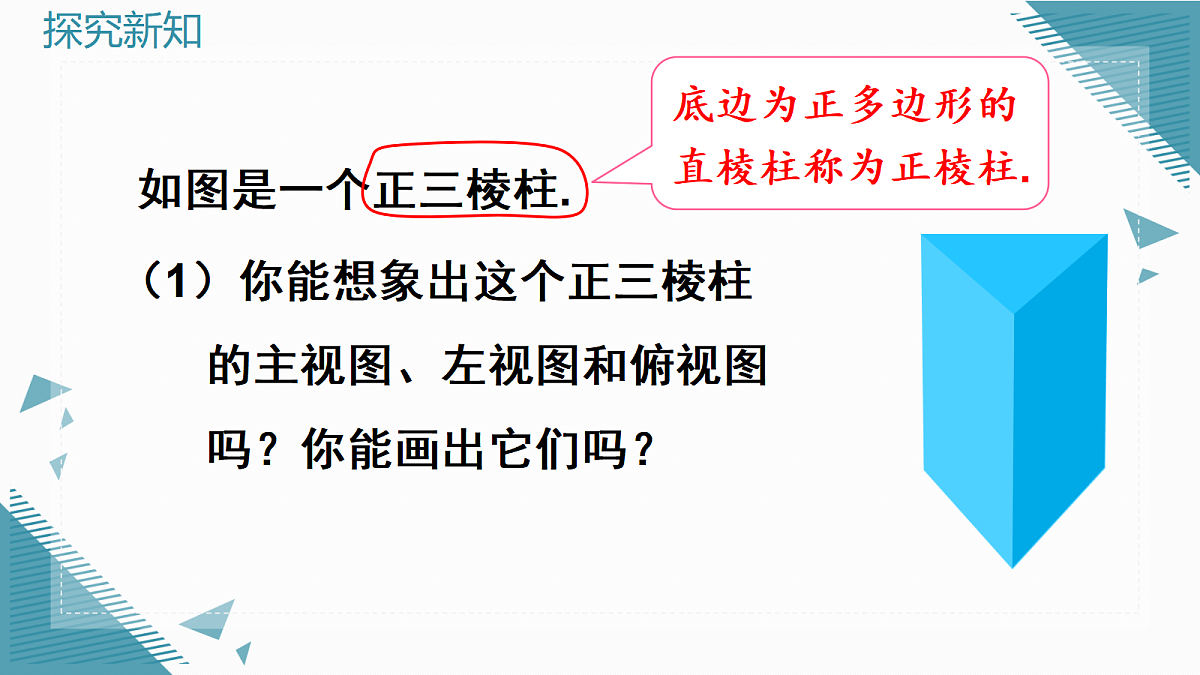

（1）你能想象出这个正三棱柱的主视图、左视图和俯视图吗？你能画出它们吗？
底边为正多边形的直棱柱称为正棱柱.

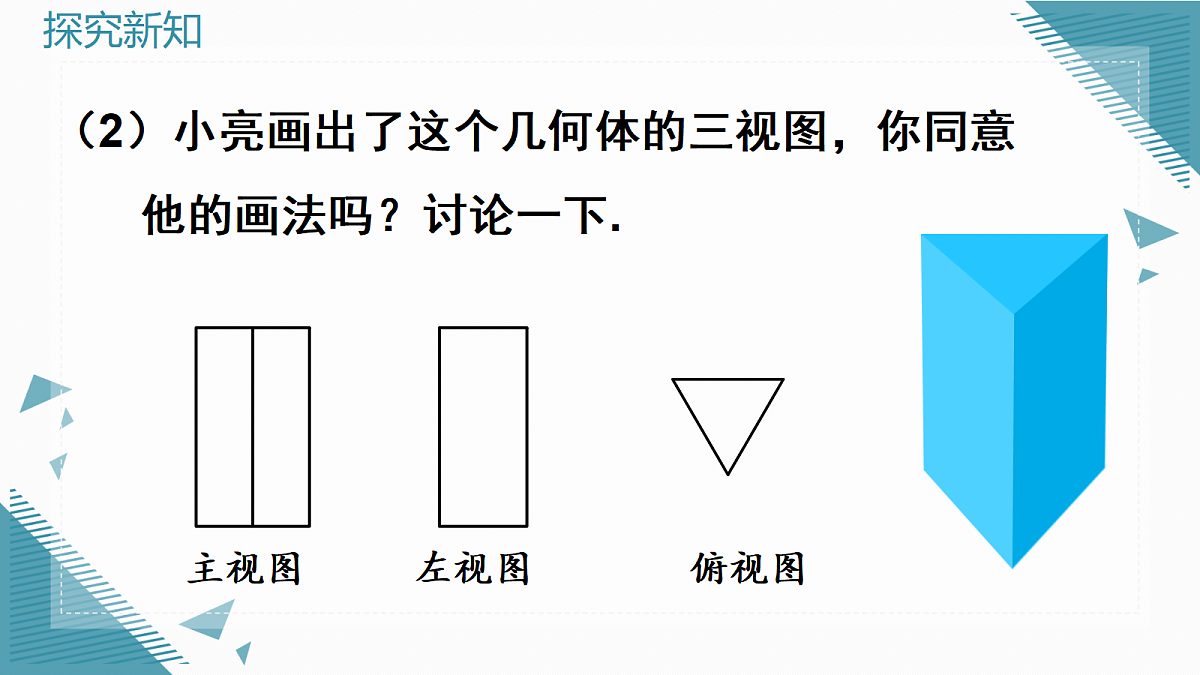

（2）小亮画出了这个几何体的三视图，你同意他的画法吗？讨论一下.

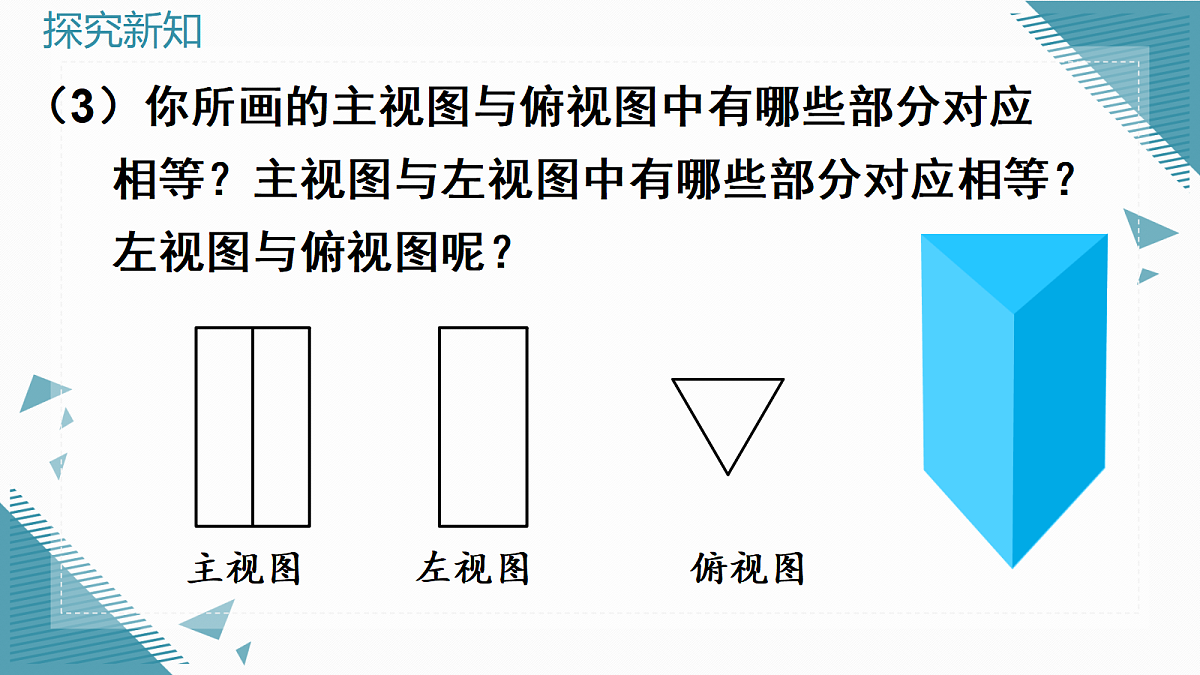

（3）你所画的主视图与俯视图中有哪些部分对应相等？主视图与左视图中有哪些部分对应相等？左视图与俯视图呢？

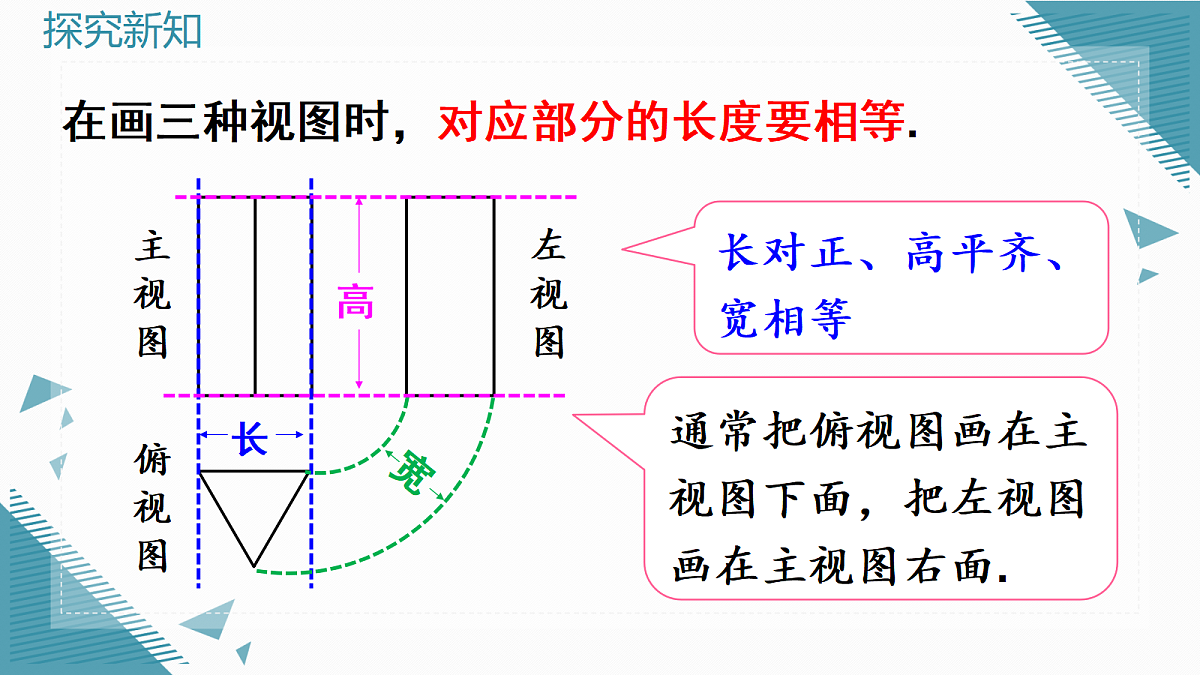

在三种视图中，主视图反映长和高，俯视图反映长和宽，左视图反映高和宽。
在画三种视图时，对应部分的长度要相等.
长对正、高平齐、宽相等
通常把俯视图画在主视图下面，把左视图画在主视图右面.
画出如图所示的四棱柱的主视图、左视图和俯视图.
注意：在画视图时，看得见部分的轮廓线要化成实线，看不见部分的轮廓线要化成虚线.
两个三棱柱的底面均为等腰直角三角形，它们的俯视图分别如图所示，画出它们的主视图和左视图.
1. 已知某四棱柱的俯视图如图所示，画出它的主视图和左视图.
2. 画出如图所示几何体的主观图、左视图和俯视图.
