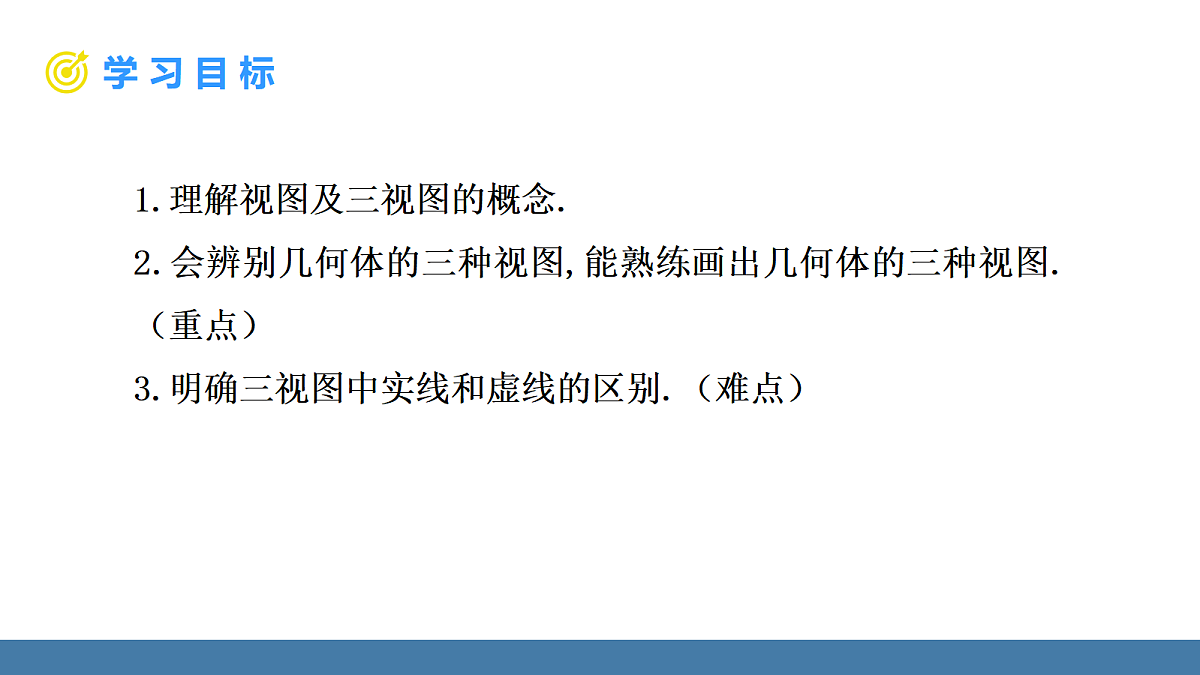

1.理解视图及三视图的概念.2.会辨别几何体的三种视图,能熟练画出几何体的三种视图.（重点）3.明确三视图中实线和虚线的区别.（难点）
横看成岭侧成峰，远近高低各不同．不识庐山真面目，只缘身在此山中．
你能说明其中的原因吗？
问题1 观察下面图形,假如有一束平形光从正面、左面、上面照射到物体上，你能分别画出不同方向的正投影图形吗？
问题2 如果平行光线从左面投影到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？

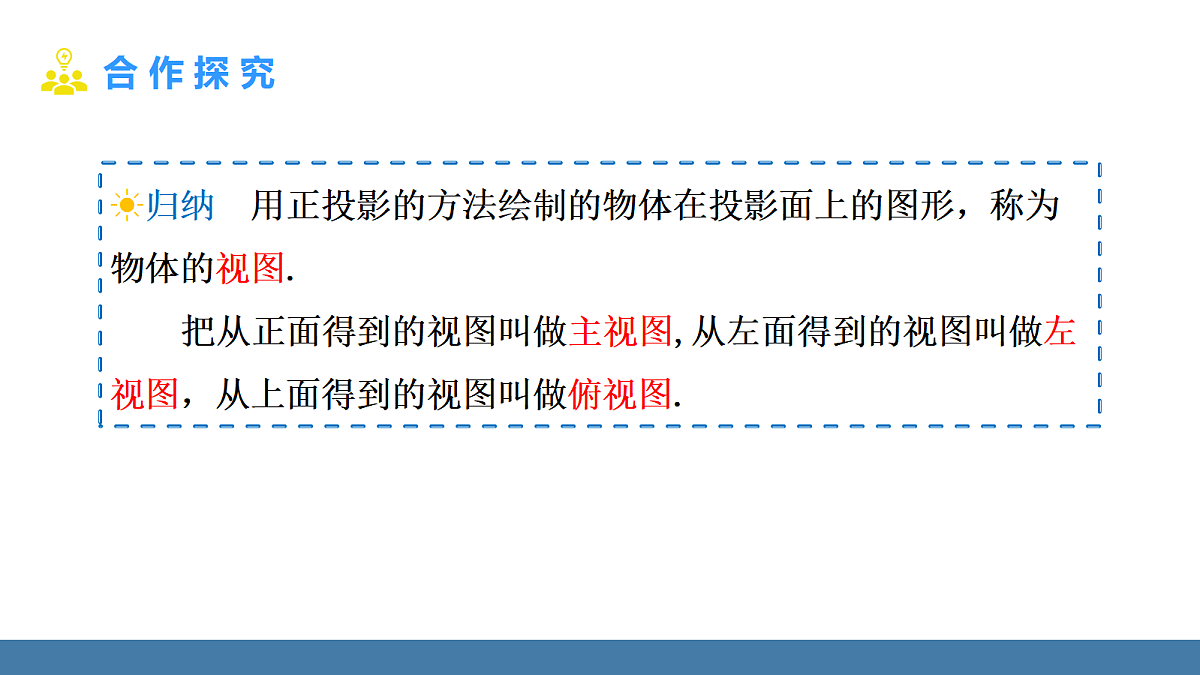

☀归纳 用正投影的方法绘制的物体在投影面上的图形，称为物体的视图. 把从正面得到的视图叫做主视图,从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.

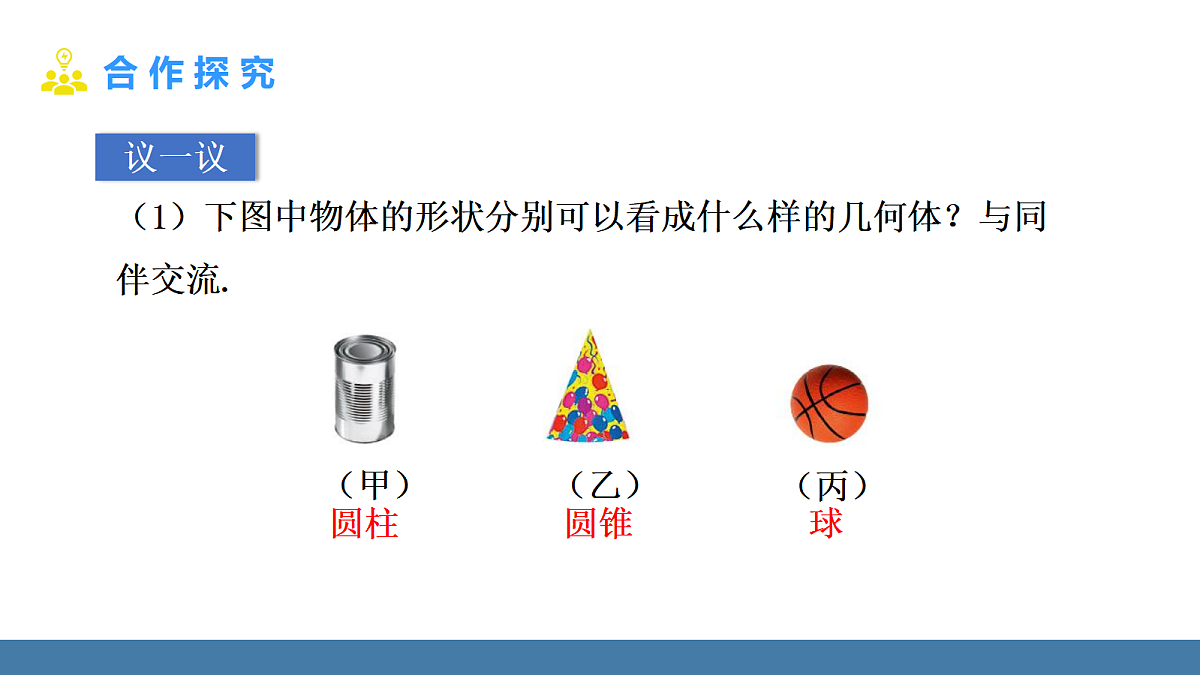

（1）下图中物体的形状分别可以看成什么样的几何体？与同伴交流.
（2）在图中分别找出上述几何体的主视图.
（3）图中各物体的左视图是什么？俯视图呢？
关于如图所示的水缸，下列说法正确的是（ ）A. 它的俯视图是圆B. 它的主视图与左视图相同C. 它的三种视图都相同D. 它的主视图与俯视图都是圆
☀归纳(1)一个物体的三种视图包括看到的所有的棱和顶点,如圆锥的俯视图是　　　　　　; (2)一般地,一个几何体的摆放位置不同,其三种视图也不同,特殊地,球体不论怎样摆放,其三种视图都是　　　　.
（1）你能想象出这个正三棱柱的主视图、左视图和俯视图吗？你能画出它们吗？
底边为正多边形的直棱柱称为正棱柱.
（2）你所画的主视图与俯视图中有哪些部分对应相等？主视图与左视图中有哪些部分对应相等？左视图与俯视图呢？
规律：长对正,高平齐,宽相等.
通常把俯视图画在主视图下面，把左视图画在主视图右面.
在画三种视图时，对应部分的长度要相等.
例1 画出下图的四棱柱的主视图、左视图、俯视图.
解：在画视图时,看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.
画三种视图的要求:(1)位置:一般先画　　　　　,　　　　　画在主视图右边,　　 　　画在主视图正下方. (2)大小:主、俯视图　　　　　;主、左视图　　　　 　;左、俯视图　　　　 　. (3)虚实:看得见的轮廓线画成　　　　,看不见的轮廓线画成　　　　.
2.如图所示的几何体中,俯视图相同的是　　　　(填序号).
3.如图是一个“凹”字形几何体,下列关于该几何体的俯视图画法正确的是(　　)
4.画出下图所示的立体图形的三种视图.
5.画出如图所示的几何体的主视图、左视图和俯视图.
