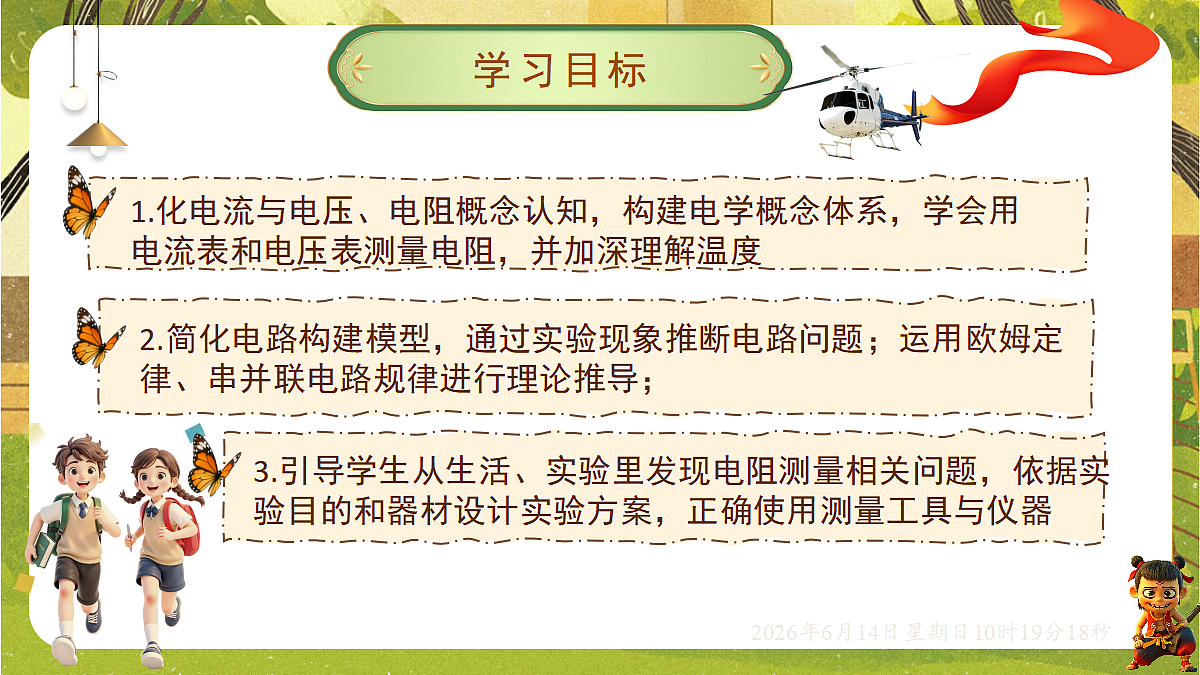

3.引导学生从生活、实验里发现电阻测量相关问题，依据实验目的和器材设计实验方案，正确使用测量工具与仪器

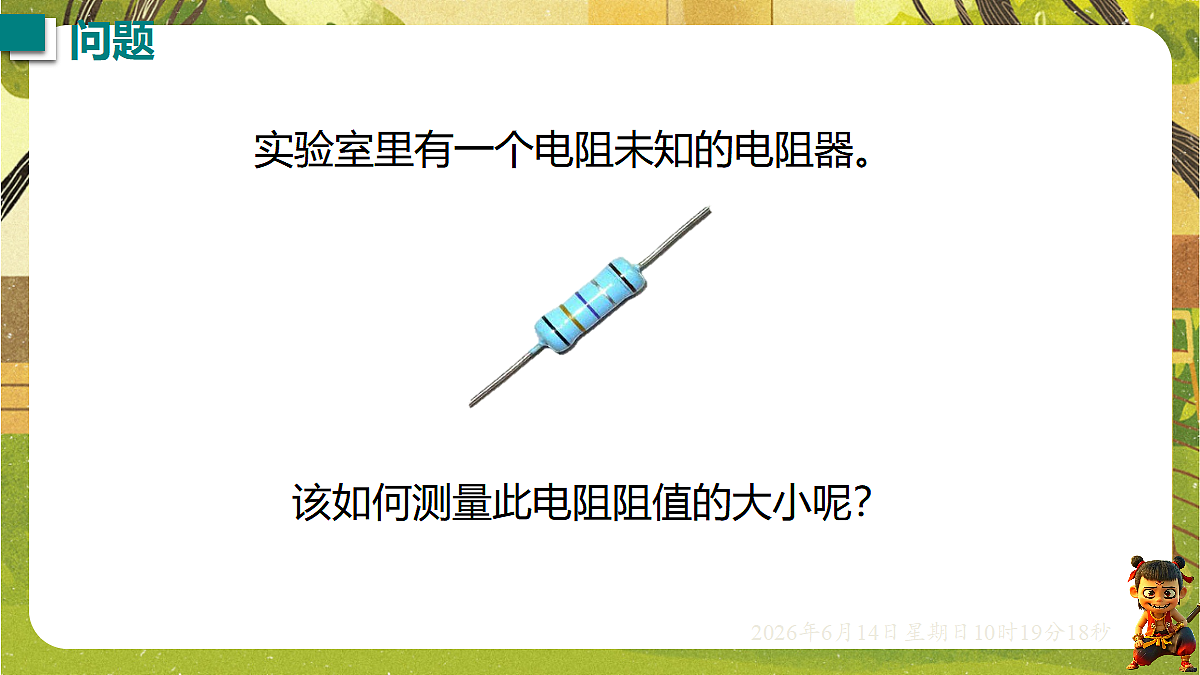

实验室里有一个电阻未知的电阻器。
该如何测量此电阻阻值的大小呢？

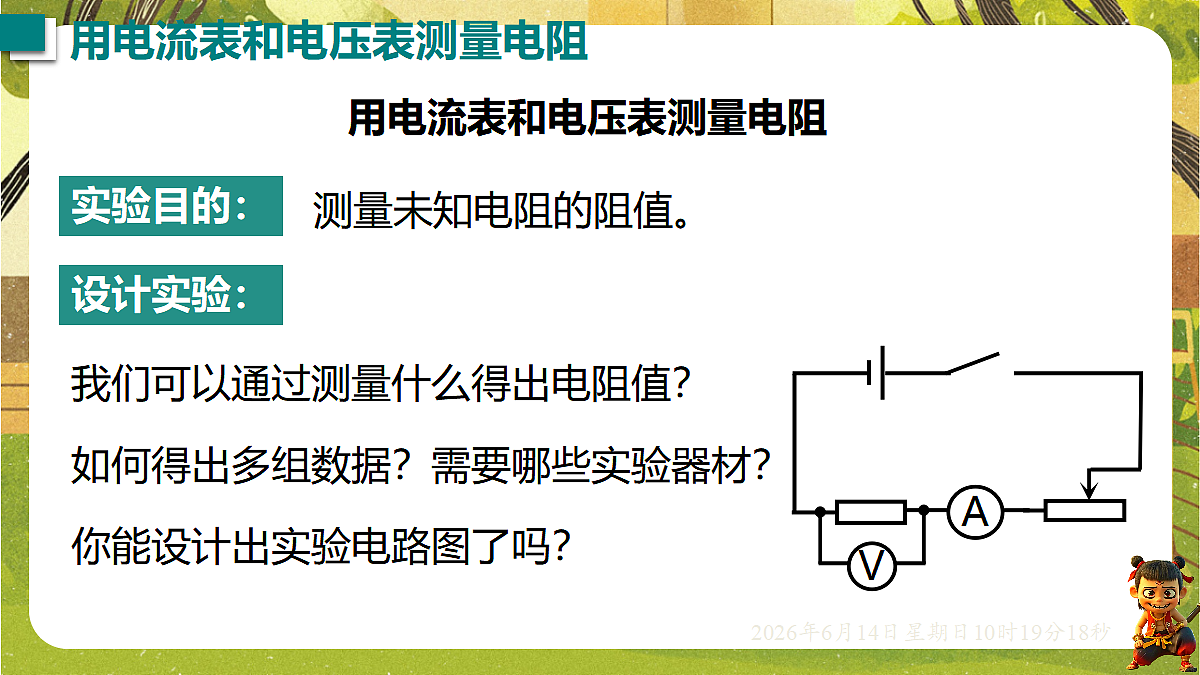

用电流表和电压表测量电阻
我们可以通过测量什么得出电阻值？
如何得出多组数据？需要哪些实验器材？
你能设计出实验电路图了吗？

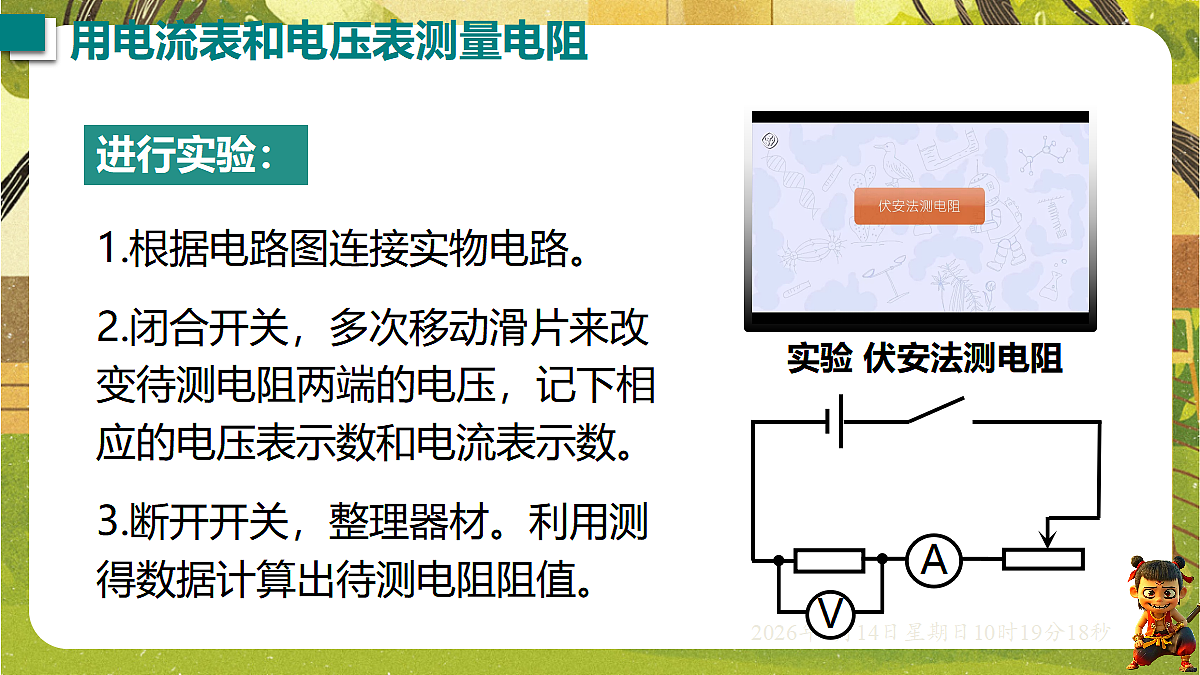

1.根据电路图连接实物电路。

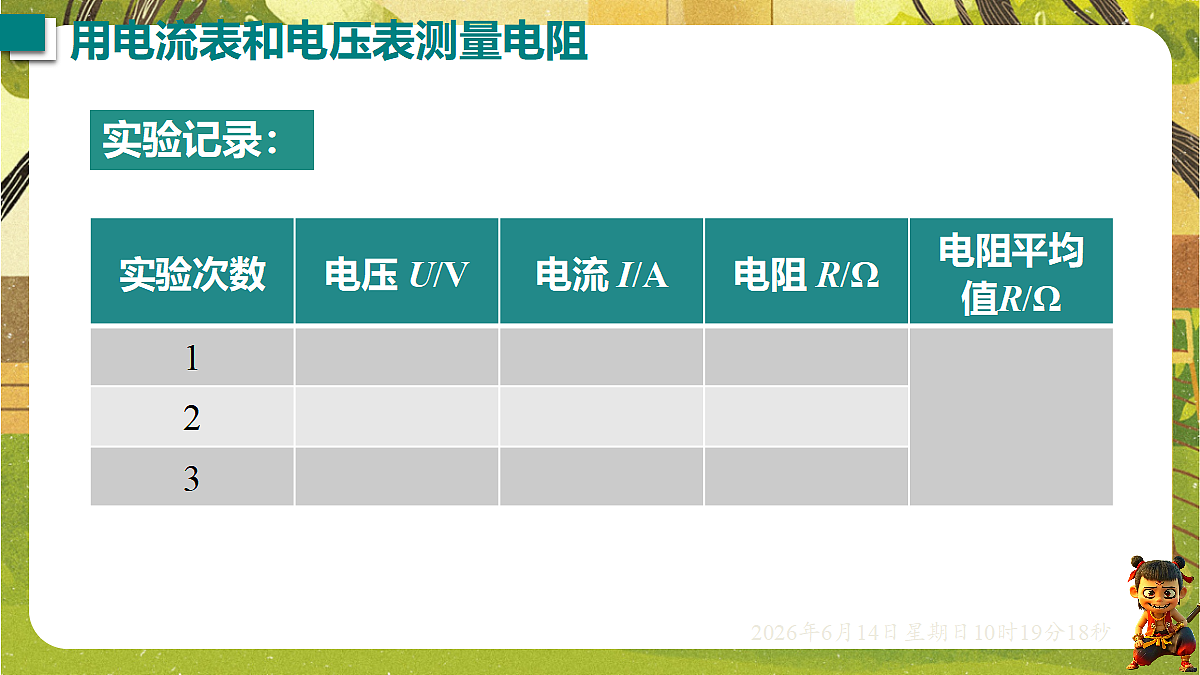

2.闭合开关，多次移动滑片来改变待测电阻两端的电压，记下相应的电压表示数和电流表示数。
3.断开开关，整理器材。利用测得数据计算出待测电阻阻值。

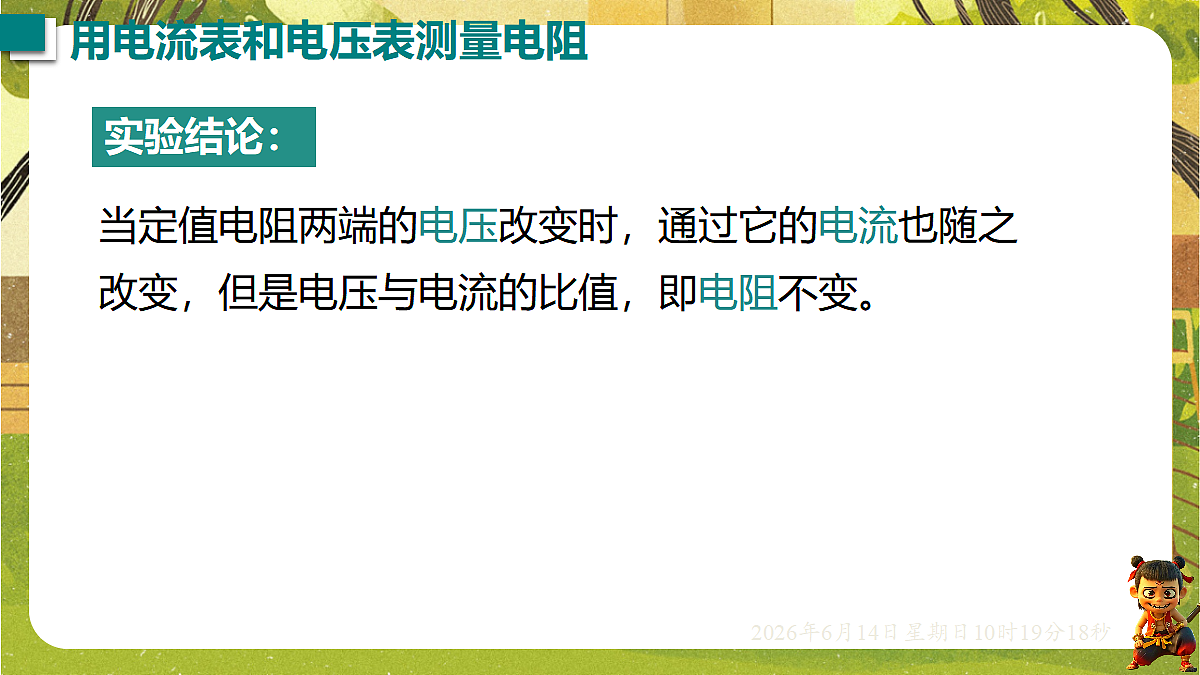

当定值电阻两端的电压改变时，通过它的电流也随之改变，但是电压与电流的比值，即电阻不变。

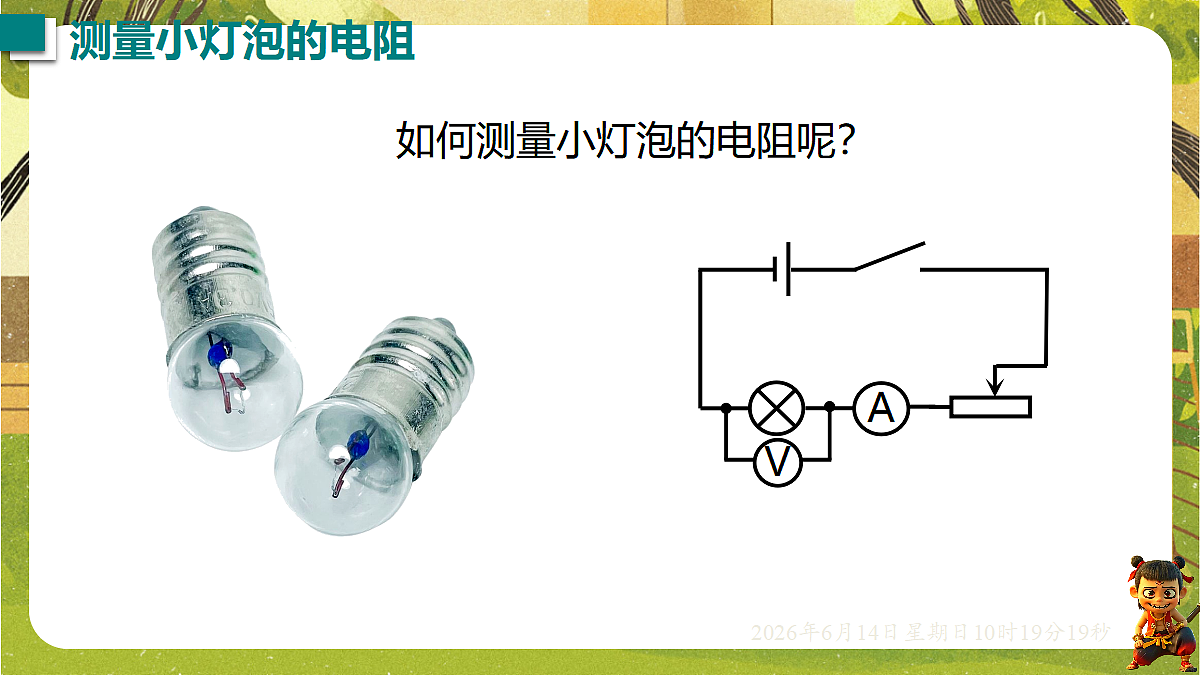

如何测量小灯泡的电阻呢？
2.闭合开关，多次移动滑片来改变小灯泡两端的电压，记下相应的电压表示数和电流表示数。
3.断开开关，整理器材。利用测得数据计算出小灯泡阻值。
实验 伏安法测小灯泡电阻
讨论：你发现了什么？为什么会出现这样的结果呢？
小灯泡的阻值会受灯丝温度变化的影响。灯丝温度越高，阻值越大，灯丝温度越低，阻值越小。
（1）用伏安法测电阻的实验原理是_ ______。
（2）请在图甲中添加一根导线帮小荣把电路连接完整（要求导线不能交叉，滑片向右移动时电流表示数变小）；在此实验中，滑动变阻器在电路中的两个作用是：①保护电路；②________________________。
改变待测电阻两端的电压
（3）检查电路连接无误后，闭合开关后发现电压表和电流表均无示数，导致这一现象的原因可能是___（填字母）。
（5）此实验中移动滑动变阻器的滑片，进行多次实验，这样做的目的是__________________。
（1）图甲电路中各个元件功能完好，闭合开关，小灯泡______（填“会”或“不会”）发光，电压表____（填“有”或“无”）示数。
小灯泡灯丝的电阻随温度的升高而增大
灯泡灯丝电阻随电压的增大而______，其原因是_____________________________________。
（4） 小点对灯泡的电阻提出了不同看法，他认为应将所测电阻取平均值以减小实验误差，你同意他的
灯丝的电阻随温度的变化而变化
看法吗？________，说说自己的理由：_______________________________。
