初中物理人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用优秀ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用优秀ppt课件，共28页。PPT课件主要包含了串联电路中电阻的关系，UU1+U2，II1I2，RR1+R2，RnR0，还有别的方法吗，并联电路中电阻的关系，UU1U2，II1+I2等内容，欢迎下载使用。

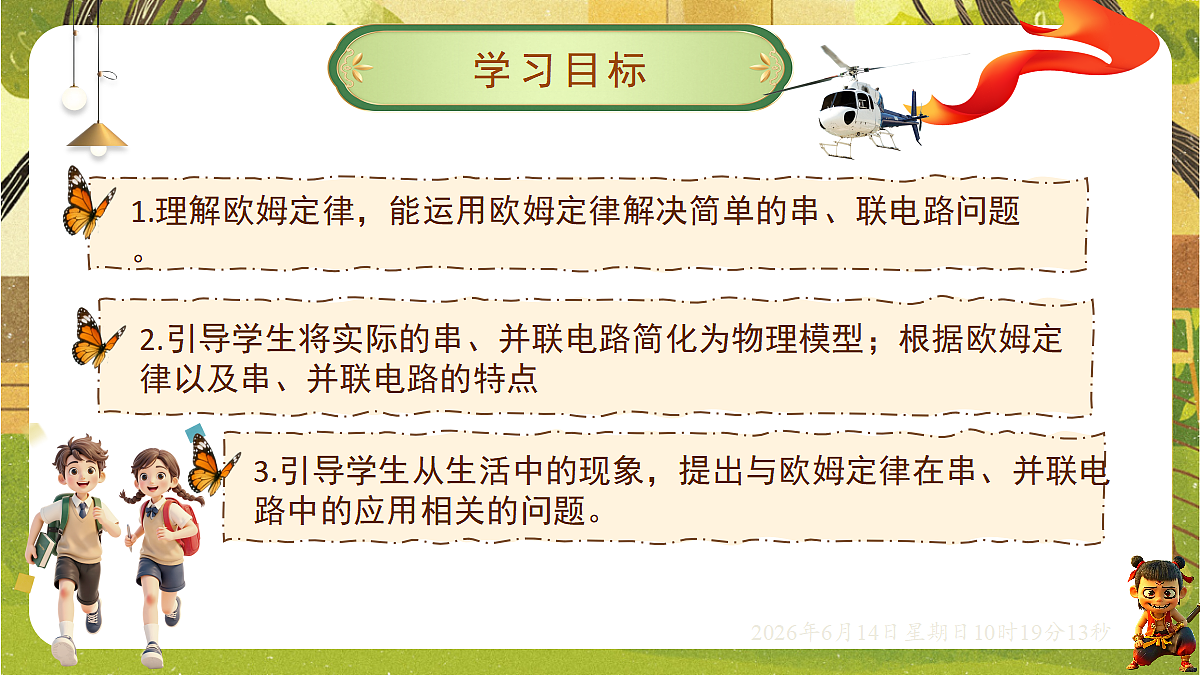

3.引导学生从生活中的现象，提出与欧姆定律在串、并联电路中的应用相关的问题。

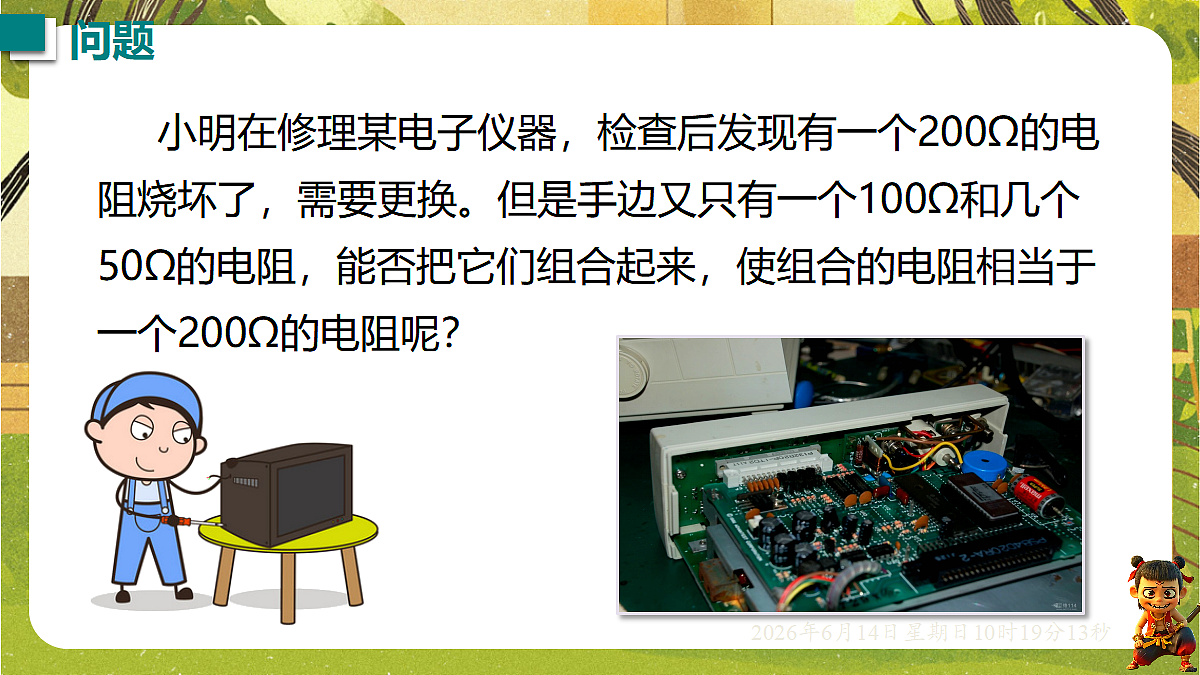

小明在修理某电子仪器，检查后发现有一个200Ω的电阻烧坏了，需要更换。但是手边又只有一个100Ω和几个50Ω的电阻，能否把它们组合起来，使组合的电阻相当于一个200Ω的电阻呢？

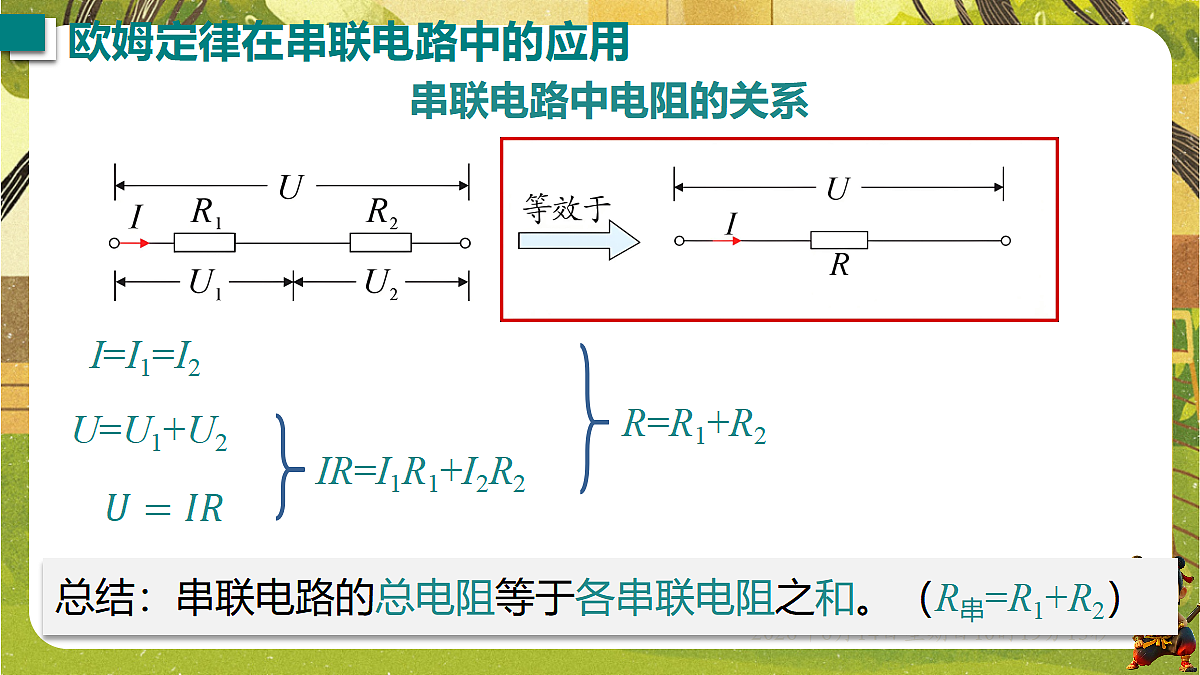

欧姆定律在串联电路中的应用
IR=I1R1+I2R2
总结：串联电路的总电阻等于各串联电阻之和。（R串=R1+R2）

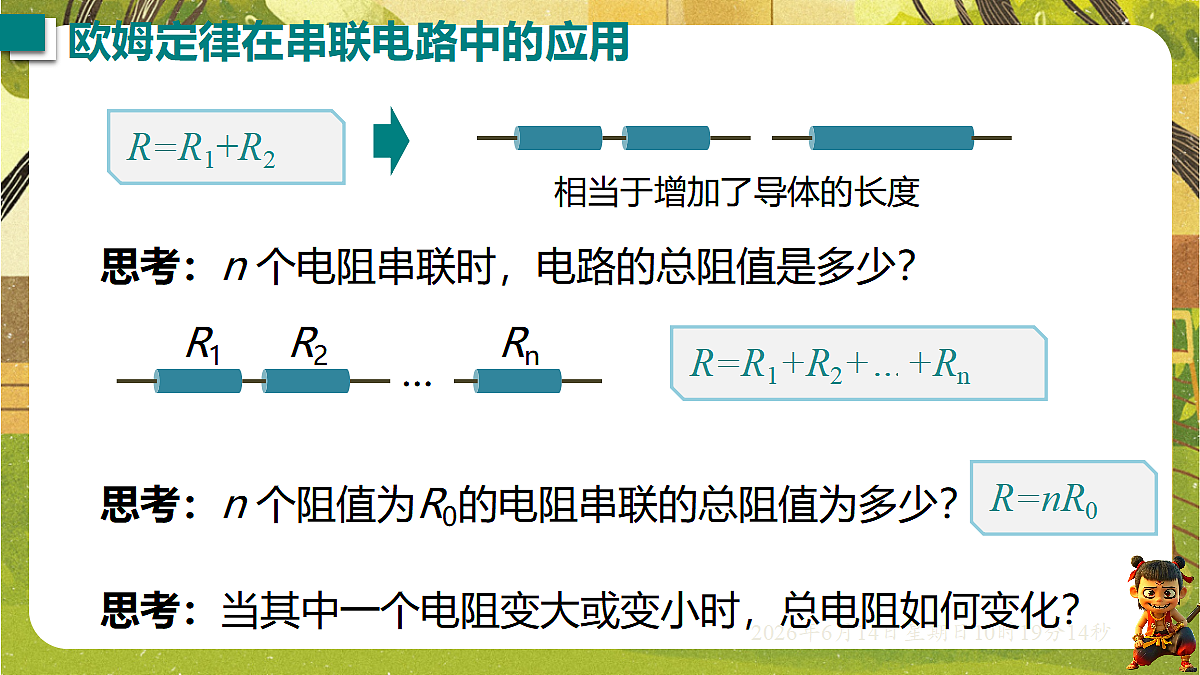

思考：n 个电阻串联时，电路的总阻值是多少？
R=R1+R2+…+Rn
思考：当其中一个电阻变大或变小时，总电阻如何变化？
思考：n 个阻值为R0的电阻串联的总阻值为多少？

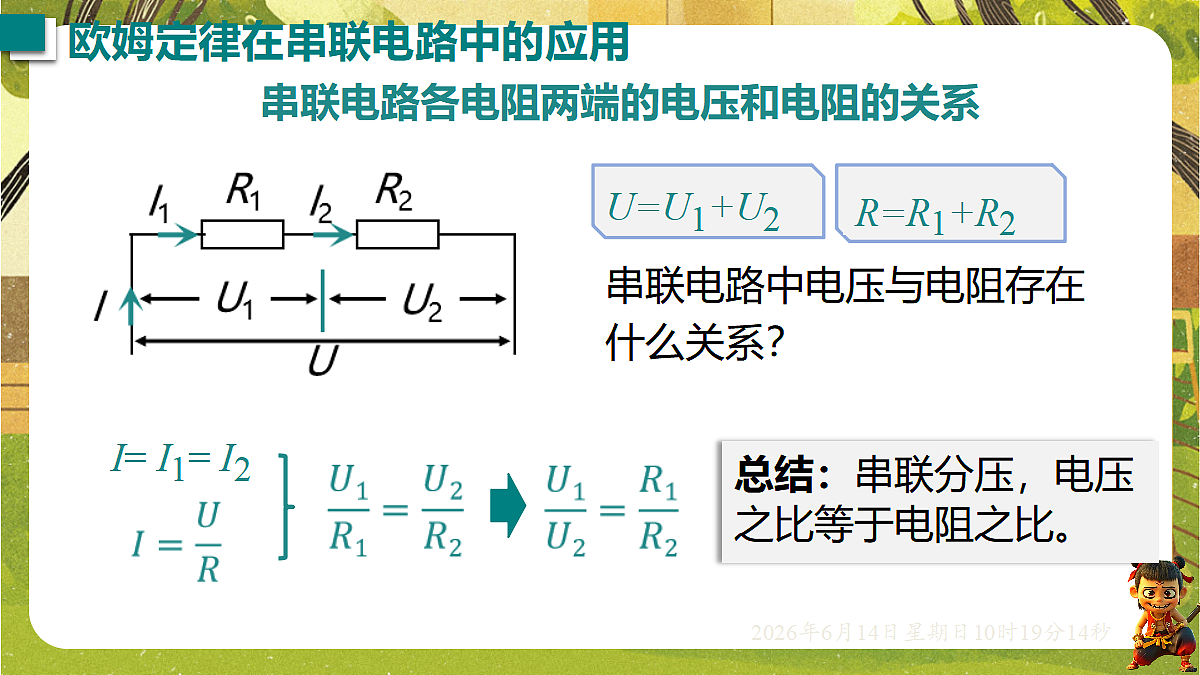

串联电路中电压与电阻存在什么关系？
串联电路各电阻两端的电压和电阻的关系

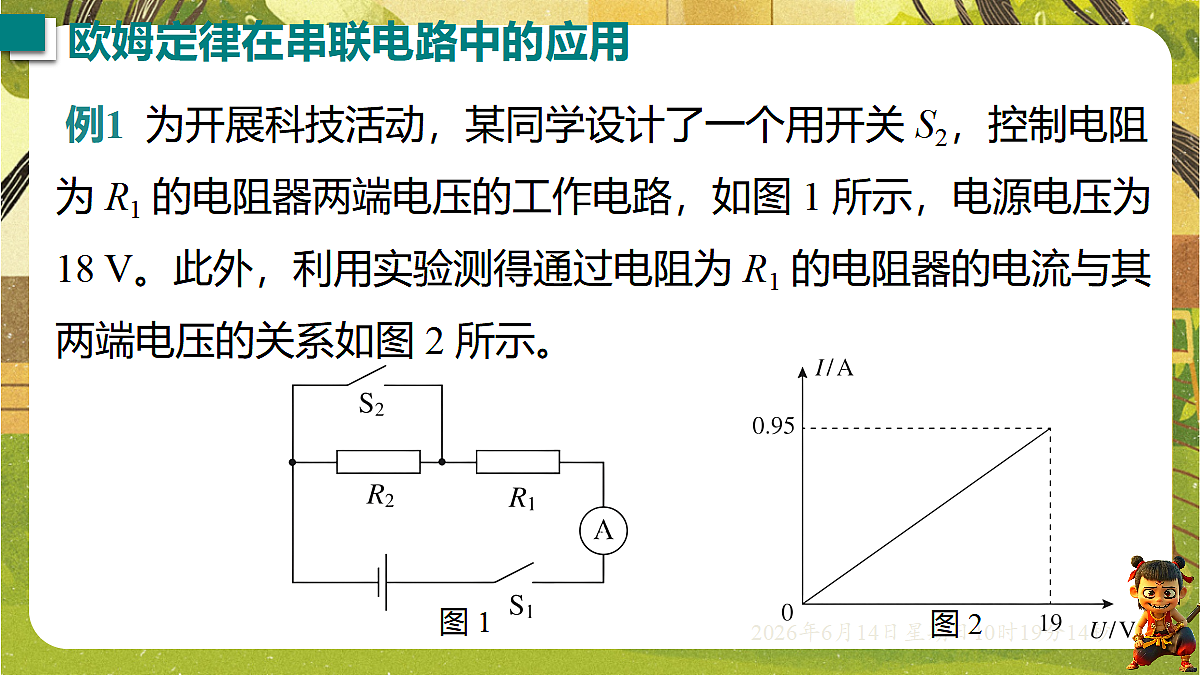

例1 为开展科技活动，某同学设计了一个用开关 S2，控制电阻为 R1 的电阻器两端电压的工作电路，如图 1 所示，电源电压为 18 V。此外，利用实验测得通过电阻为 R1 的电阻器的电流与其两端电压的关系如图 2 所示。

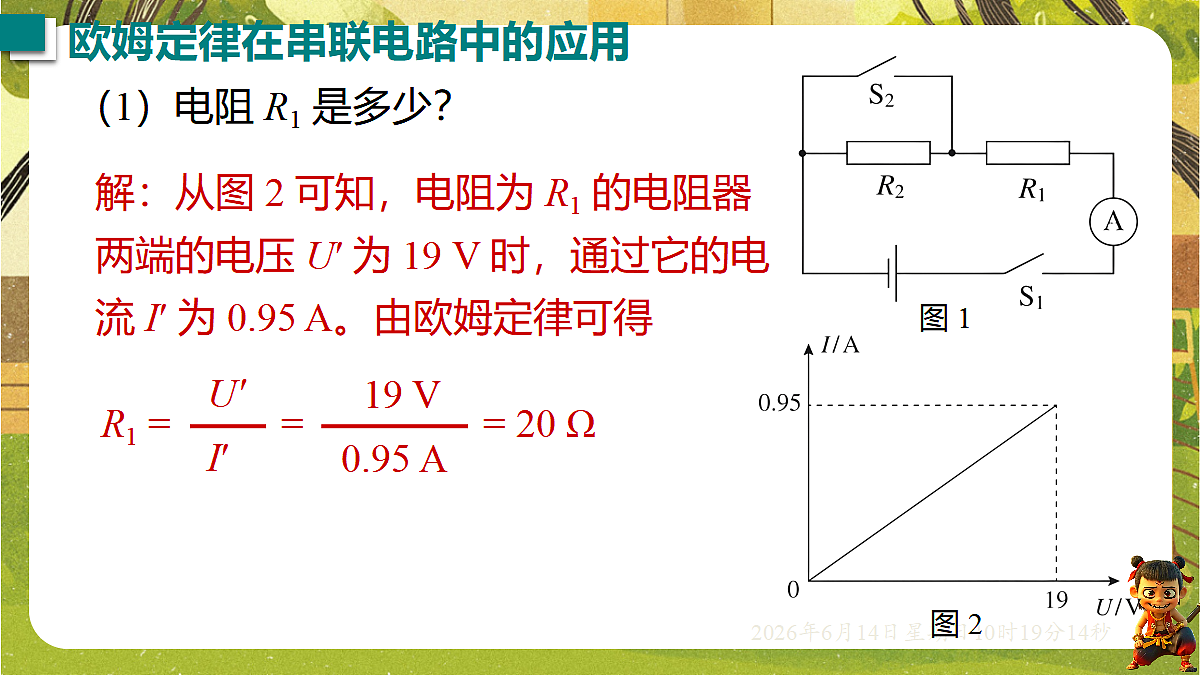

（1）电阻 R1 是多少？
解：从图 2 可知，电阻为 R1 的电阻器两端的电压 U′ 为 19 V 时，通过它的电流 I′ 为 0.95 A。由欧姆定律可得
（2）闭合开关 S1，要使开关 S2 断开时电阻为 R1 的电阻器两端的电压变为 16 V，另一个电阻器的电阻 R2 应为多少？
解：S2 断开后，电阻为 R1 的电阻器两端的电压 U1 为 16 V。根据欧姆定律，此时通过电阻为 R1 的电阻器的电流
由于 S2 断开时电阻为 R1 的电阻器和电阻为 R2 的电阻器是串联的，因此它们两端的电压之和等于电源电压 U。此时电阻为 R2 的电阻器两端的电压
U2 = U－ U1 = 18 V－16 V = 2 V
因为串联电路中各处的电流相等，所以此时通过电阻为 R2 的电阻器的电流
I2 = I1 = 0.8 A
欧姆定律在并联电路中的应用
思考：n 个电阻并联时，电路的总阻值是多少？
思考：n 个阻值都为R0的电阻并联的总阻值为多少？
并联电路中电流与电阻存在什么关系？
并联电路各电阻两端的电压和电阻的关系
例2 如图所示，一个电阻器的电阻 R1 为 10 Ω，开关 S1 闭合、S2 断开时，电流表的示数为 1.2 A，再把 S2 闭合后，电流表的示数变为 1.5 A。
（1）开关 S1 闭合、S2 断开时，电阻为 R1 的电阻器两端的电压是多少？
开关 S1 闭合、S2 断开时，电流表的示数等于通过电阻为 R1 的电阻器的电流 I1。由欧姆定律可得此时电阻为 R1 的电阻器两端的电压
U1 = I1R1 = 1.2 A×10 Ω = 12 V
（2）另一个电阻器的电阻 R2 是多少？
由于两个电阻器是并联的，它们两端的电压相等，即 U2 = U1 = 12V，且电流表的示数等于通过两个支路的电流之和 I，因此 S2 闭合后通过电阻为 R2 的电阻器的电流
I2 = I－I1 = 1.5 A－1.2 A = 0.3 A.
1. 两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于( )
A. 减小了导体长度B. 减小了导体横截面积C. 增大了导体横截面积D. 增大了导体长度
2. 判断一个电阻是否能等效替代另外两个串联的电阻，主要看( )
A. 电路中的电流是否相等B. 电路两端电压是否相等C. 在电路两端电压相等时，电路中的电流是否相等D. 在导体横截面积都相等时，导体的长度是否相等
5. 抛绣球是壮族人民喜爱的民俗活动之一，小妤设计了一个自动记录绣球过球圈数量的计数
