素养目标新课导入新课教学课堂小结课堂练习

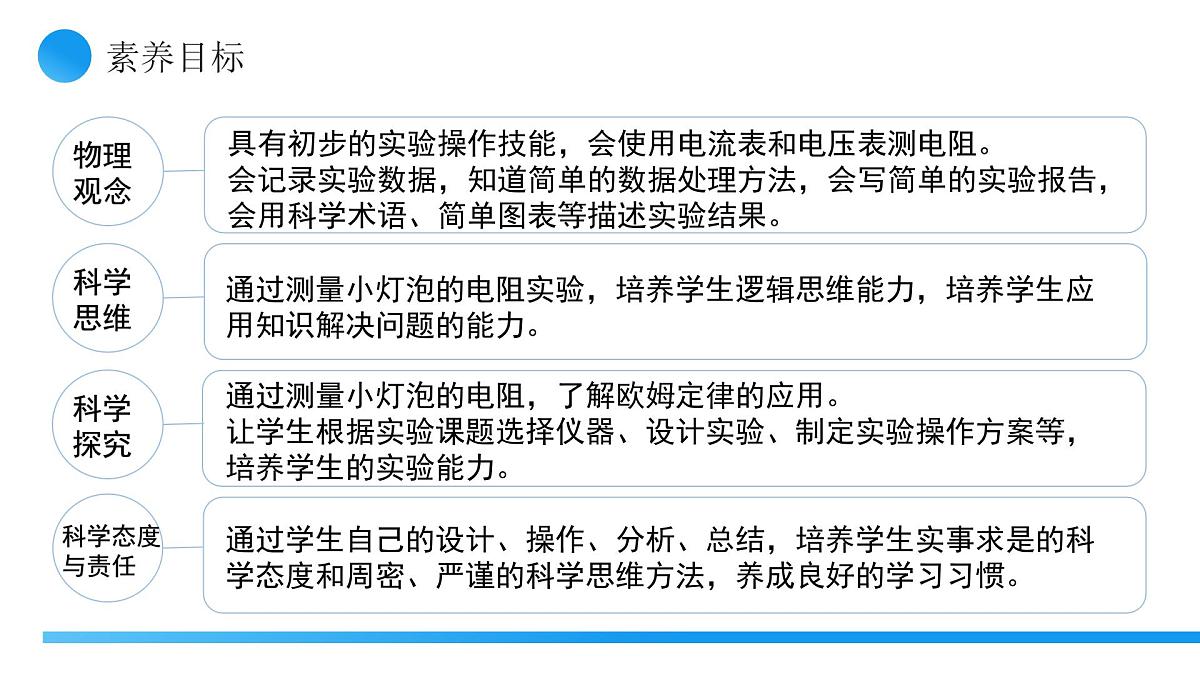

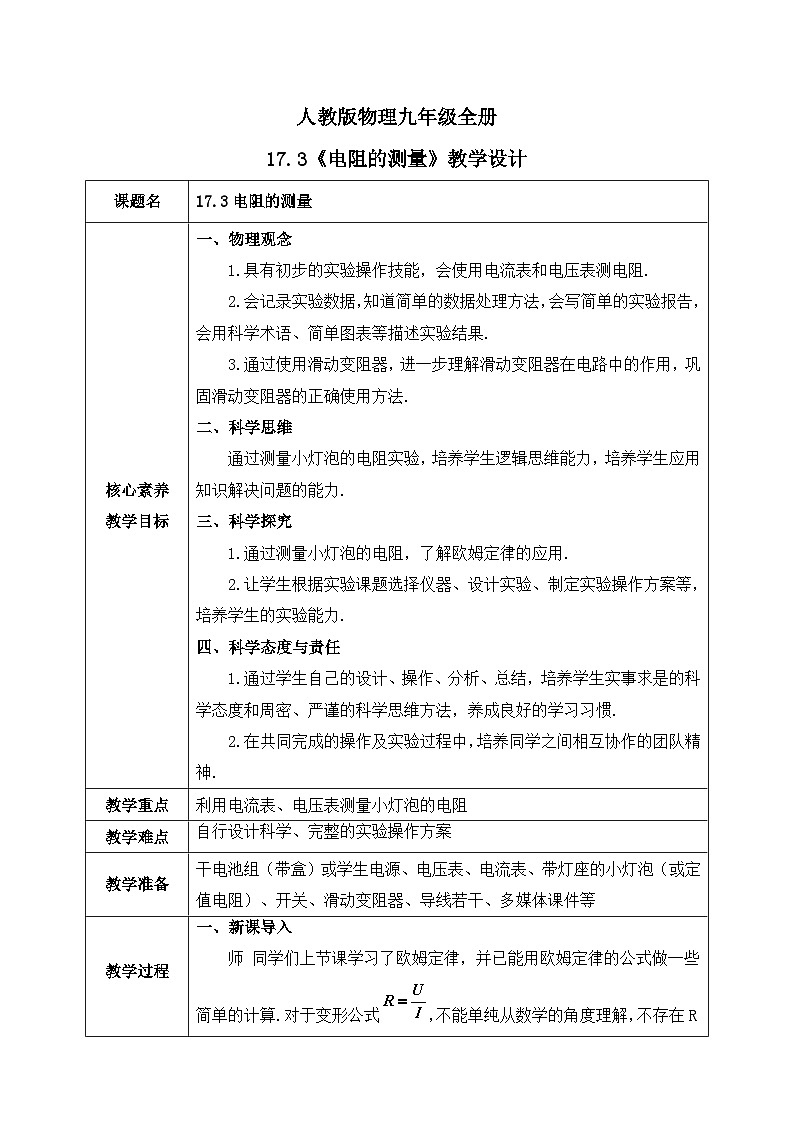

具有初步的实验操作技能，会使用电流表和电压表测电阻。会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果。
通过测量小灯泡的电阻实验，培养学生逻辑思维能力，培养学生应用知识解决问题的能力。
通过测量小灯泡的电阻，了解欧姆定律的应用。让学生根据实验课题选择仪器、设计实验、制定实验操作方案等，培养学生的实验能力。
通过学生自己的设计、操作、分析、总结，培养学生实事求是的科学态度和周密、严谨的科学思维方法，养成良好的学习习惯。

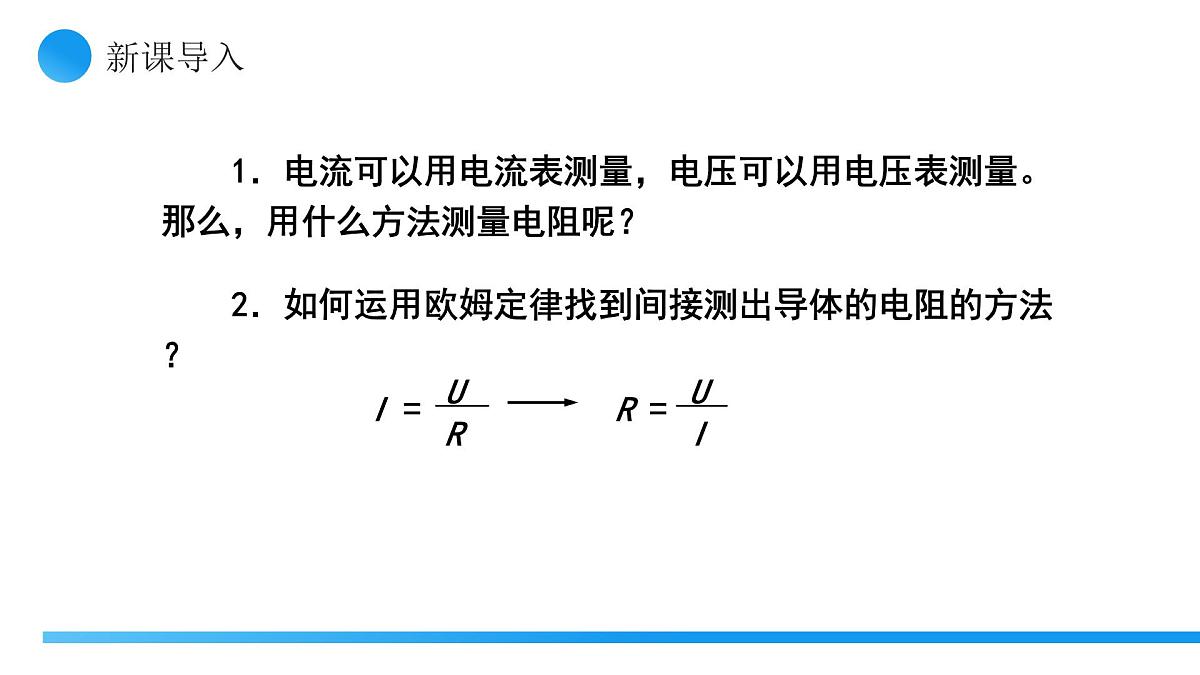

　　1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？
　　2．如何运用欧姆定律找到间接测出导体的电阻的方法？

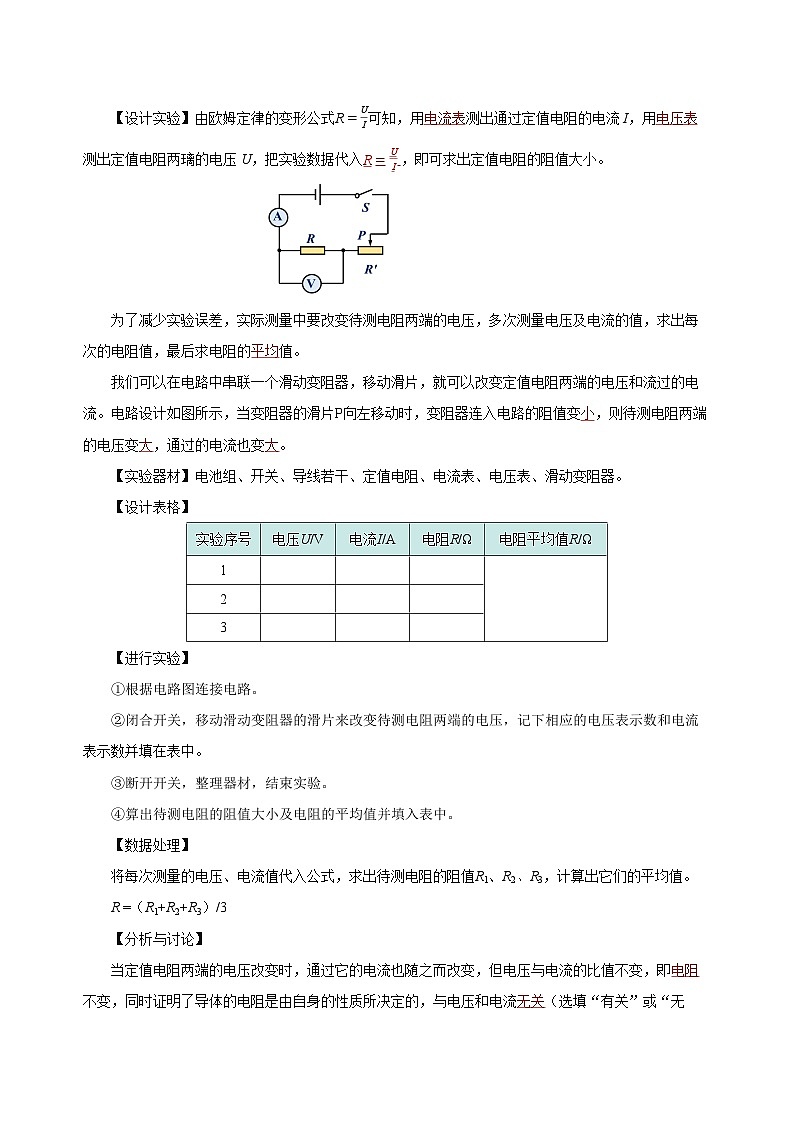

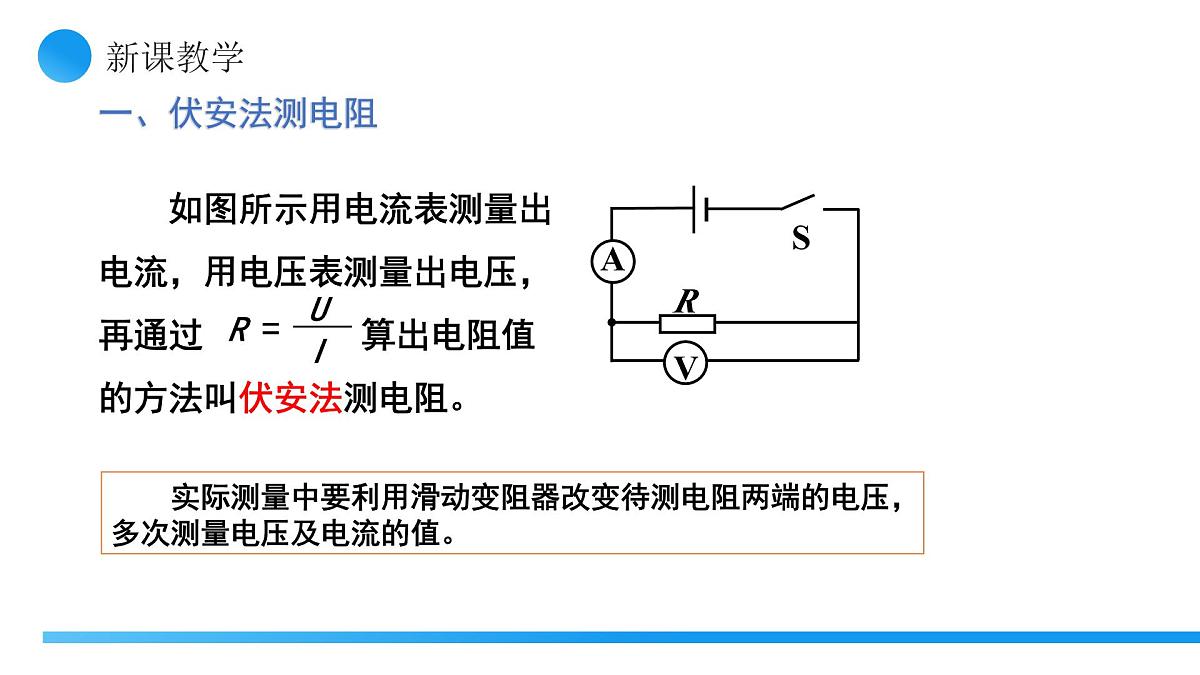

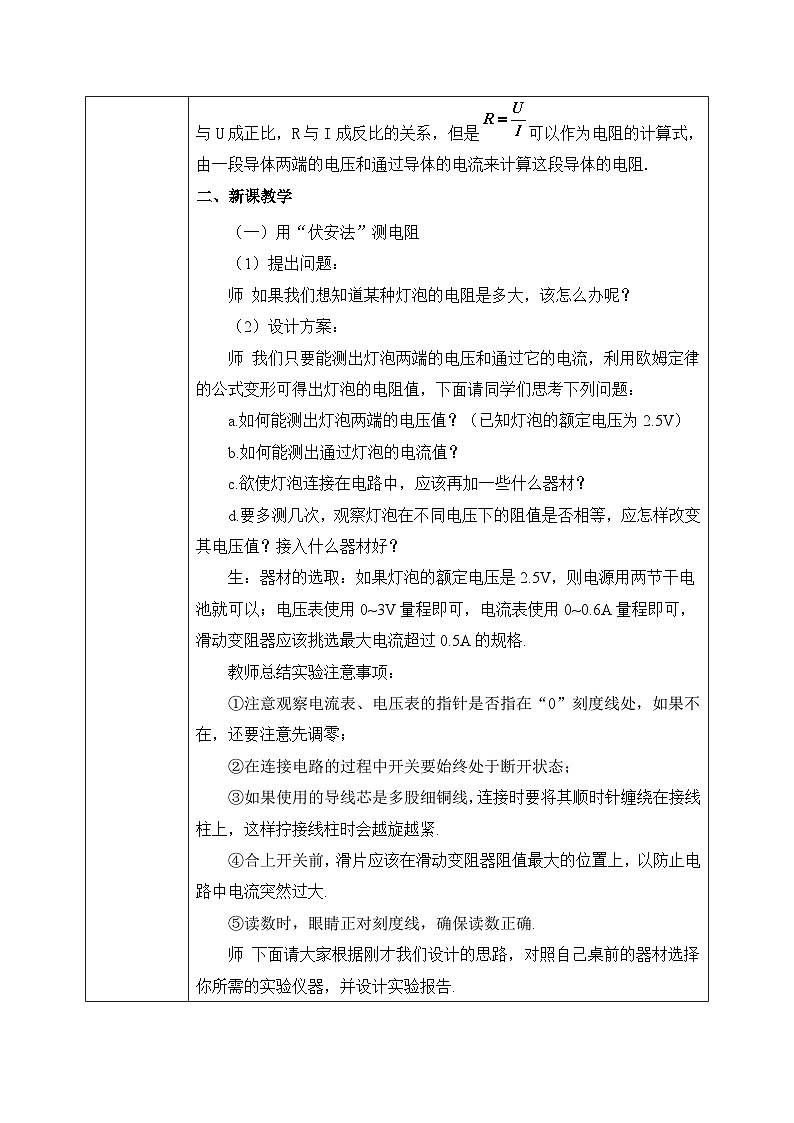

如图所示用电流表测量出电流，用电压表测量出电压，再通过 算出电阻值的方法叫伏安法测电阻。
实际测量中要利用滑动变阻器改变待测电阻两端的电压，多次测量电压及电流的值。

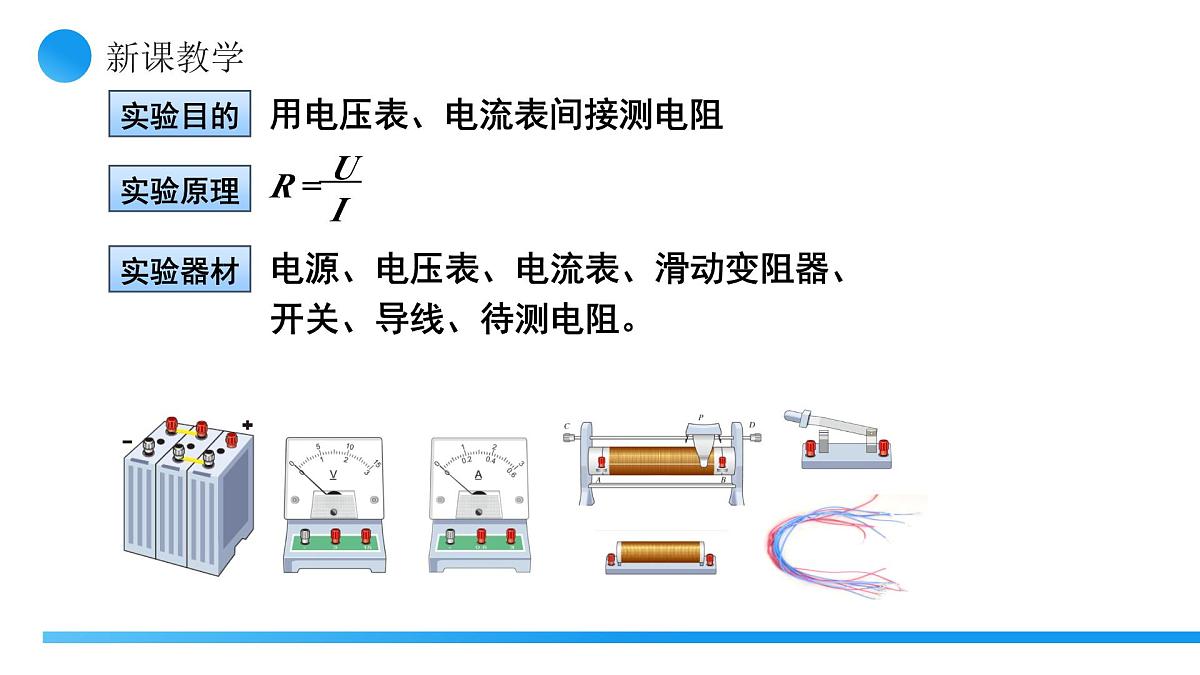

用电压表、电流表间接测电阻
电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

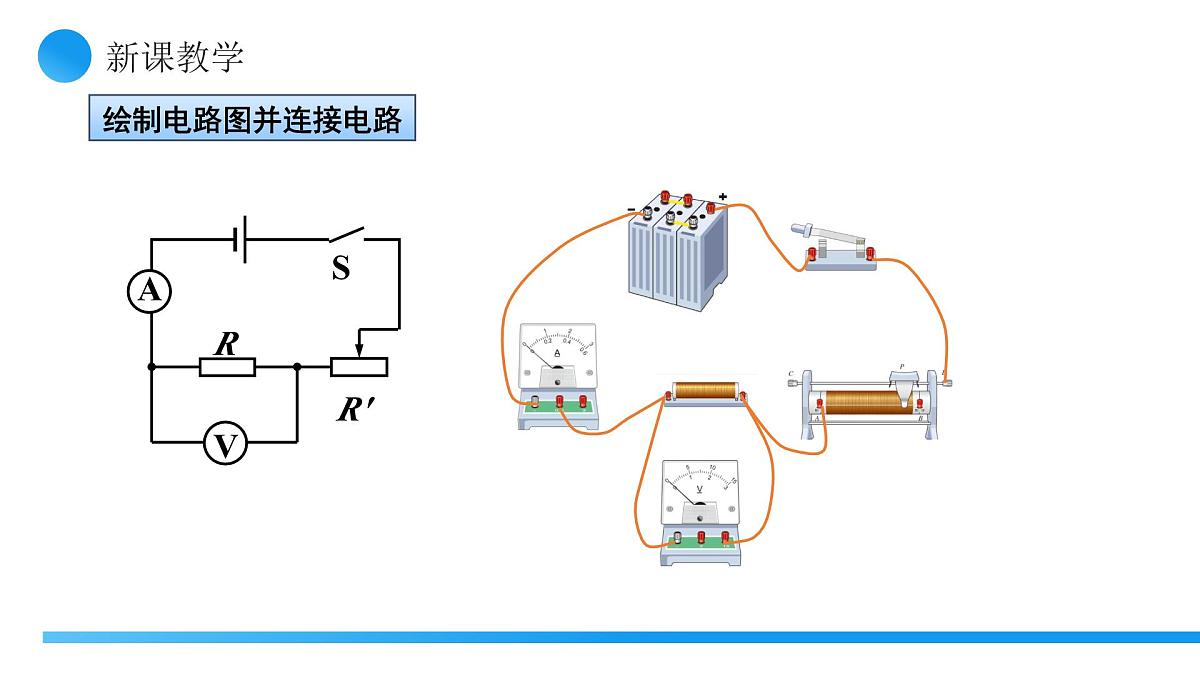

　　1．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；　　2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；　　3．根据公式 计算出R 的值，并记录在表格中。 　　4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。
故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大； ②电源电压可能过低。
故障1：电流表与电压表的指针反向偏转。
判断：电流表和电压表的“+”、“-”接线柱接反
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器没有 “一上一下”连接。
故障7：在调节滑动变阻器的滑片时，他发现灯泡变亮了， 而电压表的示数却减小了。
判断：将电压表错接在了滑动变阻器两端。
故障8：开关闭合,灯不亮,电流表有示数,电压表无示数。
故障6：闭合开关，灯泡不亮，电流表几乎无示数， 电压表指针明显偏转（或示数等于电源电压）。
判断：灯泡的灯丝可能断了或灯座与灯泡接触不良
故障5：闭合开关，灯泡不亮，电流表、电压表无示数。
判断：①滑动变阻器阻值太大；②接触不良或灯丝等断开； ③电源等原件可能损坏。
分析电源电压保持不变,当滑片向右移动时,电流表和电压表的示数变化情况
①外接法：如图甲所示，在外接法中，电压表的示数表示待测电阻R两端的电压UR、电流表的示数表示通过电阻R和电压表的总电流，即I=IR+IV，待测电阻值应为R真=UR/IR，而测出来的电阻值R测=UR/I，由于I＞IR，所以R测＜R真，即测得的电阻值比真实值偏小.
②内接法：如图乙所示，在内接法中，电流表的示数表示通过R中的电流IR，电压表的示数表示电阻R两端电压UR与电流表两端电压UA之和，即U=UR+UA.根据I=U/R，待测电阻值应为R真=UR/IR，而测量的电阻值R测=U/IR，因为U＞UR，使R测＞R真，即测量值比真实值偏大.
提问：到目前所学的电学知识为止，我们学了哪些物理量？
哪些可以直接测量？哪些不能？
给你一个小灯泡，你能测出它的电阻吗？
电阻大小不同，小灯泡的电阻随电流的增大而增大。这是因为电流增大，小灯泡的温度升高，小灯泡的钨丝的电阻随温度的升高而增大
测量时间过长，灯丝温度升高，导致电阻变大，不是测量误差。
现象：电阻随电压升高而增大。
由于电流的热效应，灯泡亮度变化（说明灯丝温度变化），导致灯泡的电阻发生变化。
在做计算题时，灯泡电阻的变化可以忽略.
1.将滑动变阻器阻值调到最大可以保护电路。2.改变小灯泡两端的电压和电路中的电流。 利用滑动变阻器改变待测电阻两端的电压和通过的电流，多测几组数据，用多次测量取平均值的方法，可以减少误差。
先闭合S1，断开S2，测出通过R0的电流I0；再断开S1，闭合S2，测出通过Rx的电流Ix.
闭合开关S1和S2，记下电压表示数U1；断开开关S2，闭合开关S1，记下电压表示数U2.
将电压表V1并联接在Rx两端，测出电阻Rx两端的电压U1，将电压表V2并联接在R0两端，测出电阻R0两端的电压U2.
将电流表A1接在电阻Rx所在支路，测出通过Rx的电流Ix；将电流表A2接在电阻R0所在支路，测出通过R0的电流I0.
将开关S接在a点，读出电流表的示数为I，将开关S接在b点，调节电阻箱，使电流表的示数仍为I，读出电阻箱的示数R.
（5）等效替代法测电阻：

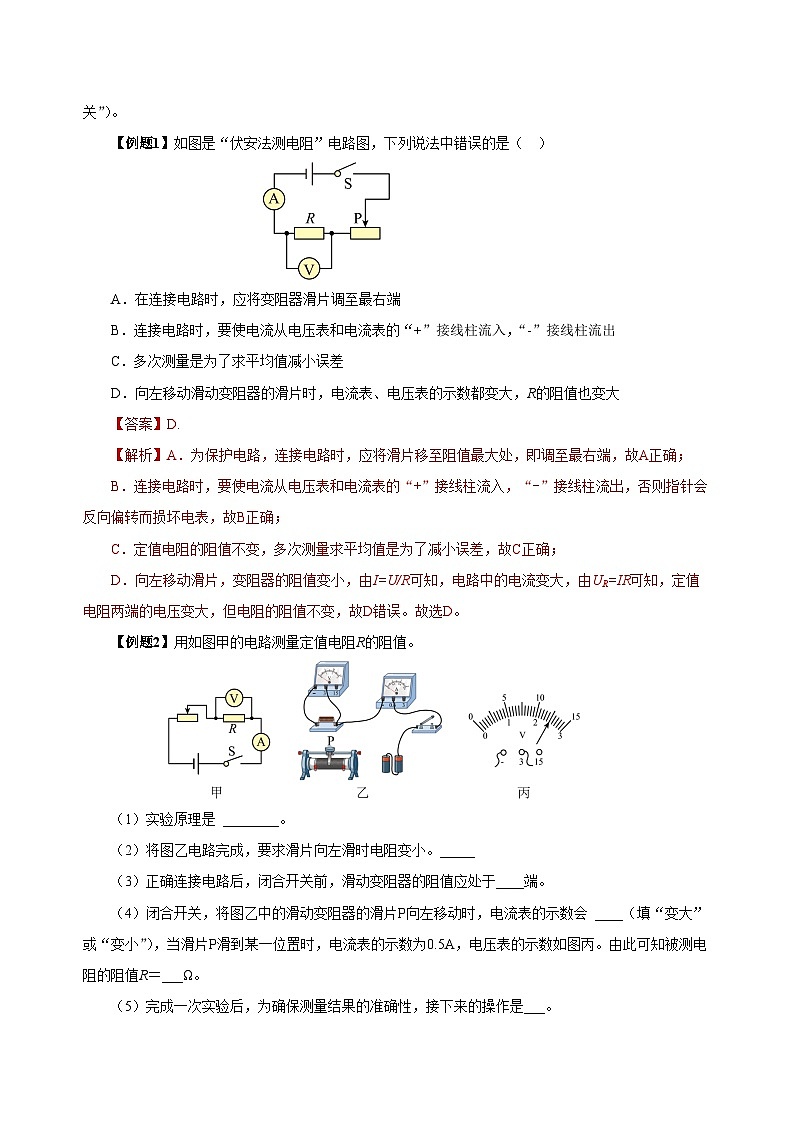

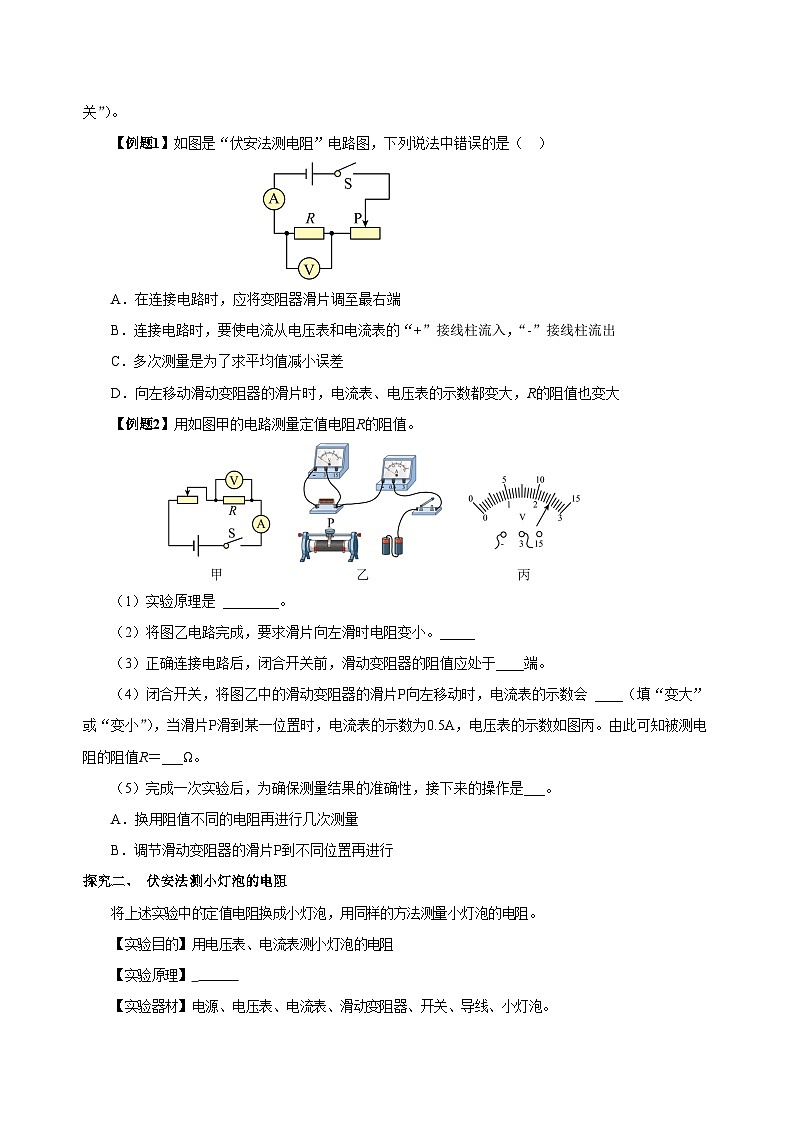

【例】如图所示，是某同学设计的测电阻的实验电路.闭合开关，观察到电流表、电压表的指针均稍有偏转，产生这一现象的原因可能是（ ）A.滑动变阻器短路B.滑动变阻器连入电路中的阻值较大C.定值电阻断路D.定值电阻的阻值较大
解析：两个电表选用的量程都是小量程，它们的示数都很小，说明电路中的电流很小，阻值很大，定值电阻两端的电压很小。
定值电阻两端电压会很大

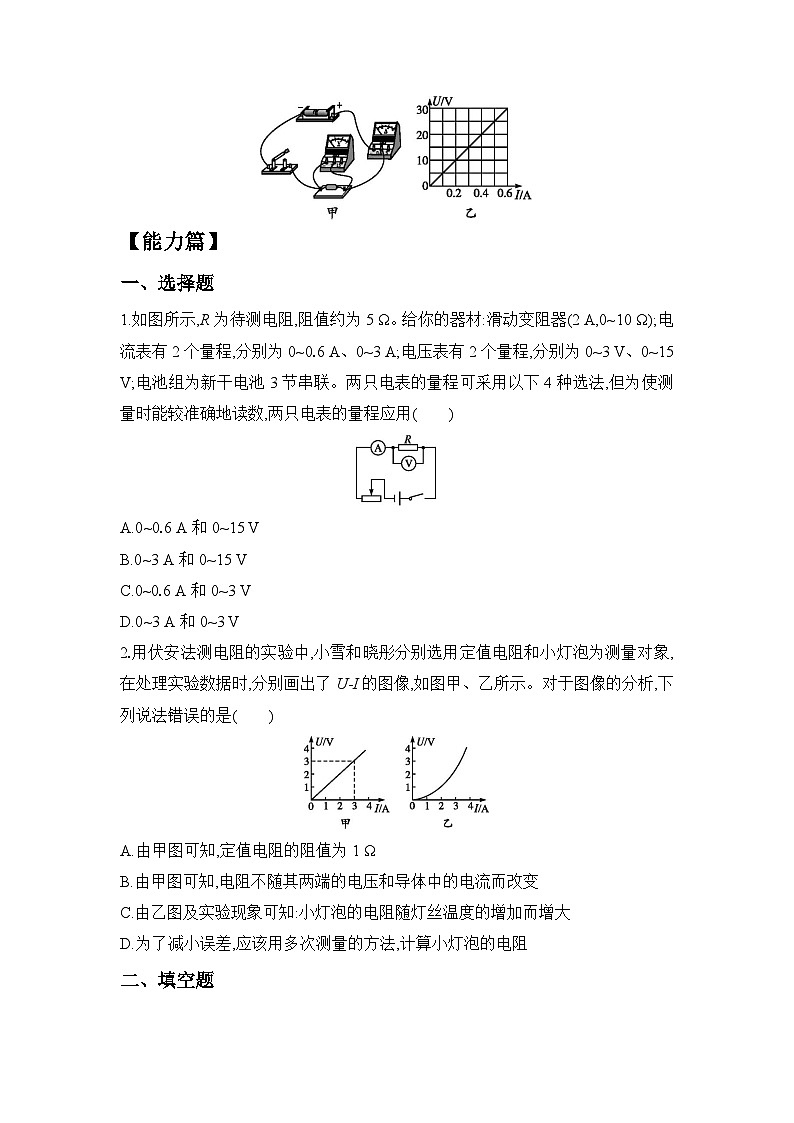

　　1.小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω。
解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。
　　2 某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。
