初中物理人教版（2024）九年级全册（2024）第2节 欧姆定律完整版复习ppt课件

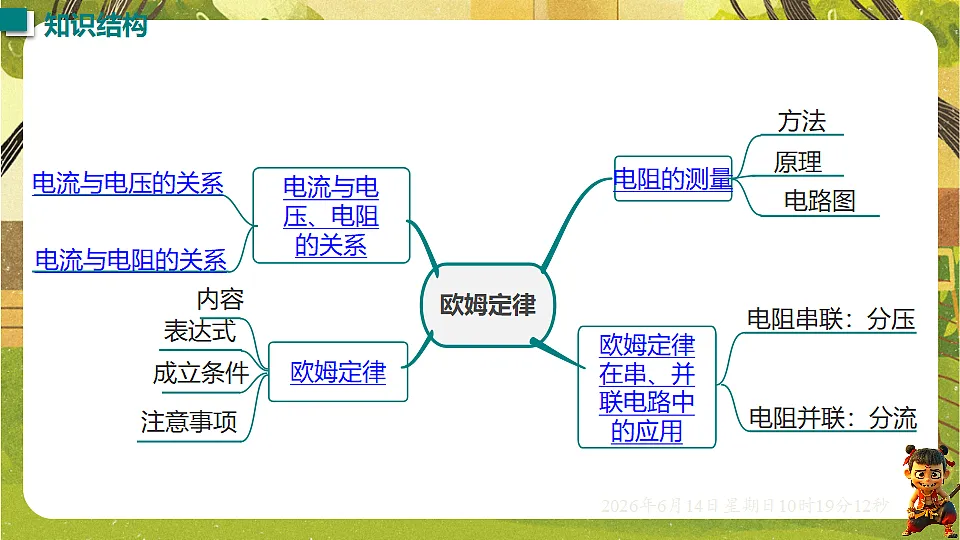

这是一份初中物理人教版（2024）九年级全册（2024）第2节 欧姆定律完整版复习ppt课件，共54页。PPT课件主要包含了知识结构，UIR，欧姆定律，设计和进行实验，电流表，电压表，滑动变阻器，重点实验突破，定值电阻两端的电压，一上一下等内容，欢迎下载使用。
1. 电流与电压的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压成________。2.电流与电阻的关系：在电压一定的情况下，通过导体的电流与导体的电阻成________。
【警示】表述电流、电阻与电压关系时，绝对不能错误的描述为在电压一定的情况下，导体的电阻与通过导体的电流成反比。因为导体的电阻是导体本身的一种性质，与通过导体的电流无关。
电流与电压和电阻的关系
1.内容：导体中的电流，跟导体两端的电压成______ ，跟导体的电阻成_______ 。2.公式：_________。其中 U表示导体两端的电压，单位是伏特(V)，R表示导体的电阻，单位为欧姆(Ω)，I表示导体中的电流，单位为安培(A)。3.变形公式：求电压：________，求电阻：_________ 。
【注意】I、U、R的同一性和同时性。
4.串、并联电路中的I、U、R的关系

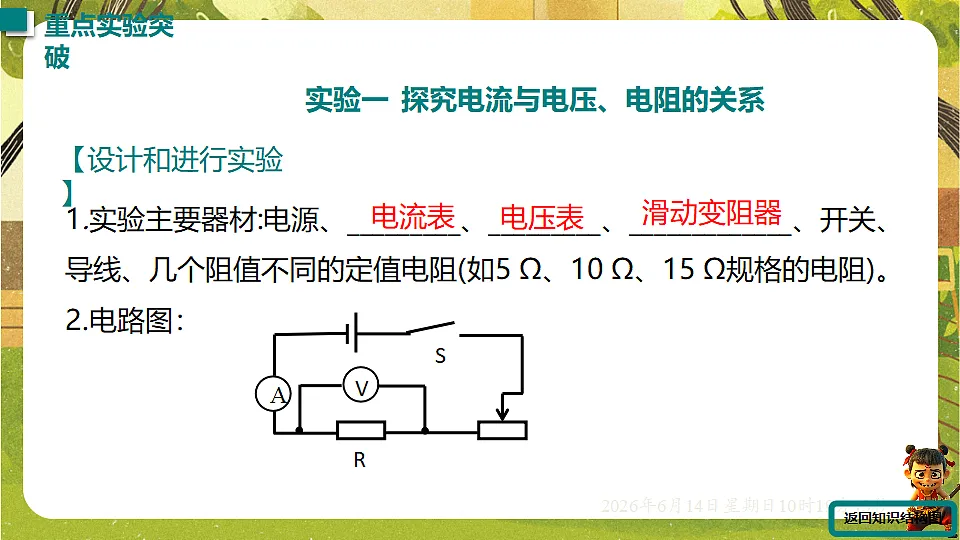

1.实验主要器材:电源、_________、_________、_____________、开关、导线、几个阻值不同的定值电阻(如5 Ω、10 Ω、15 Ω规格的电阻)。2.电路图：
实验一 探究电流与电压、电阻的关系
3.滑动变阻器的作用：a.探究电流与电压的关系时，改变_______________________。b.探究电流与电阻的关系时，保持________________________不变。c.保护电路。4.实物图的连接：a.连接电路时开关________。b.滑动变阻器采用“_______________”的接法。c.电流表____联在电路中，电压表____联在电路中，电流____进____出。

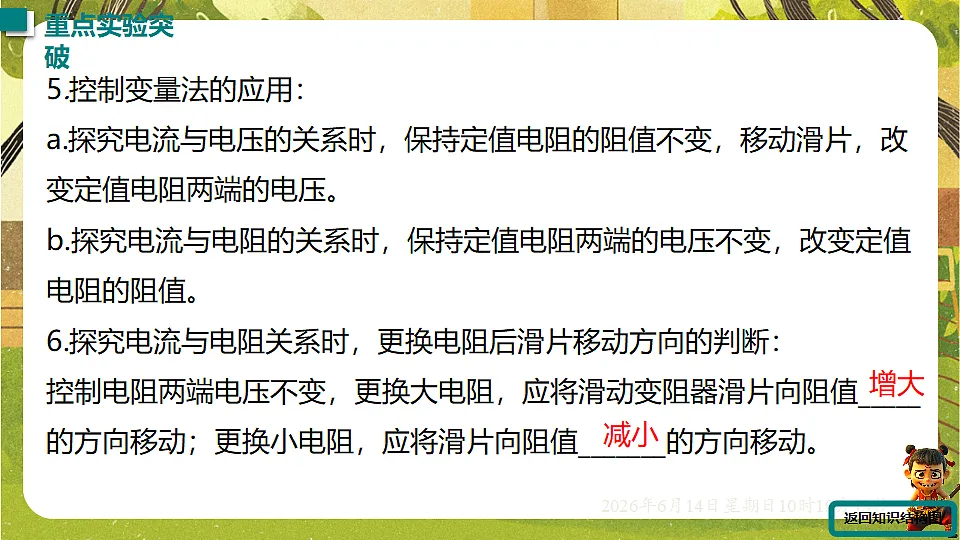

5.控制变量法的应用：a.探究电流与电压的关系时，保持定值电阻的阻值不变，移动滑片，改变定值电阻两端的电压。b.探究电流与电阻的关系时，保持定值电阻两端的电压不变，改变定值电阻的阻值。6.探究电流与电阻关系时，更换电阻后滑片移动方向的判断：控制电阻两端电压不变，更换大电阻，应将滑动变阻器滑片向阻值_____的方向移动；更换小电阻，应将滑片向阻值_______的方向移动。
7.将测得的实验数据记录在相应的表格中，并在坐标图中画出图像。任取一组数据可利用________计算电阻，利用________计算电压。
8.探究电流与电压关系实验中：不能用小灯泡代替定值电阻进行探究的原因是_________________________________________。9.探究电流与电阻关系实验中：更换阻值大的定值电阻后，电压表示数不能调节到所需要的值是因为电源电压_______或滑动变阻器的最大阻值_______。更换阻值较小的定值电阻后，实验无法进行的原因是电流表所选的测量范围______。
小灯泡灯丝的阻值随温度的变化而变化
10.多次测量的目的：获得多组数据，得出普遍规律。11.实验改进：(1)若电压表示数不能降低到某一数值：可通过_______电源电压、串联一个电阻或换用阻值更大的滑动变阻器等。(2)若滑动变阻器损坏：改变____________进行多次测量。12.实验结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；在电压一定时，通过导体的电流与导体的电阻成反比。
1.实验原理（伏安法）：_________。
3.滑动变阻器在电路中的作用:a.改变待测电阻两端的电压和电路中的电流。b.保护电路。4.多次测量的目的：a.测定值电阻中是为了获得多组数据求平均值，减小误差。b.测小灯泡电阻中是为了探究灯丝电阻与温度的关系。
5.将测得的实验数据记录在相应的表格中，并在坐标图中画出图像。
6.数据呈现出“电流随电压的增大而减小”或“电压与电流不成正比”是因为电压表接在了滑动变阻器两端，测量的是滑动变阻器两端的电压。7.判断哪一组数据不是实验所测a.找出最小电流，计算滑动变阻器的最大阻值，与实验所提供的滑动变阻器比较。b.找出最小电流，计算定值电阻两端的最小电压，与表格数据比较。
8. 不能根据求出的电压、电流的平均值计算电阻，应计算出每次的电阻，然后求电阻的平均值；不能用求平均值的方法求小灯泡的电阻，因为小灯泡灯丝的阻值随温度的升高而变大。
9.缺电流表（伏阻法）测电阻的思路：使定值电阻与待测电阻串联，利用串联电路中电流处处相等的特点来确定通过待测电阻的电流。
9.缺电压表（安阻法）测电阻的思路：使定值电阻与待测电阻并联，利用并联电路中各支路两端电压相等的特点来确定待测电阻两端的电压。
考点1 电流、电压和电阻的关系
考点2 欧姆定律及其应用
3. ［多选］矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质含量较少，导电能力较差。小明
5. 新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所
考点3 欧姆定律相关实验
6. [2025·无锡改编] 小红和小华设计一种能自动测定油箱内油面高度的装置。器材有电源
变阻器串联，电压表测电阻箱、定值电阻的总电压；
②闭合开关，调节滑动变阻器，使电流表示数为____A，记录电压表示数；
