初中第2节 欧姆定律优秀课件ppt

这是一份初中第2节 欧姆定律优秀课件ppt，共23页。PPT课件主要包含了综合两个结论，这是不是普遍规律呢，复习回顾，欧姆定律，适用范围纯电阻电路，变形公式，UIR，20Ω，酒精浓度检测仪电路图，酒精浓度检测仪等内容，欢迎下载使用。

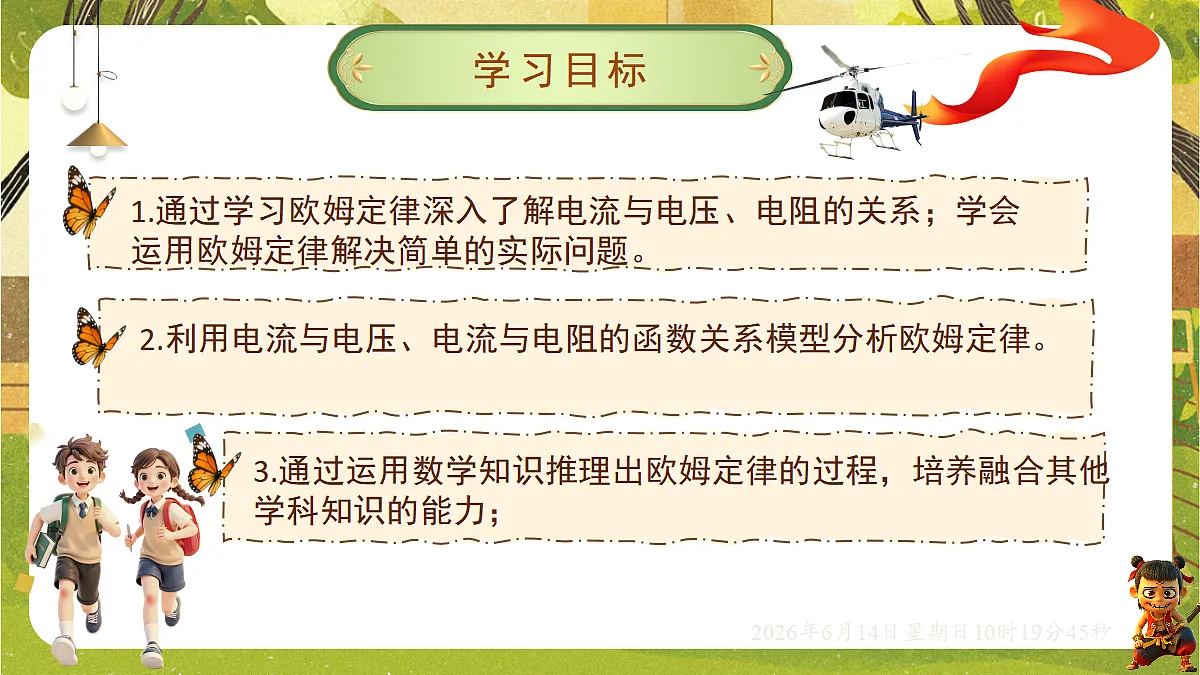

3.通过运用数学知识推理出欧姆定律的过程，培养融合其他学科知识的能力；
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

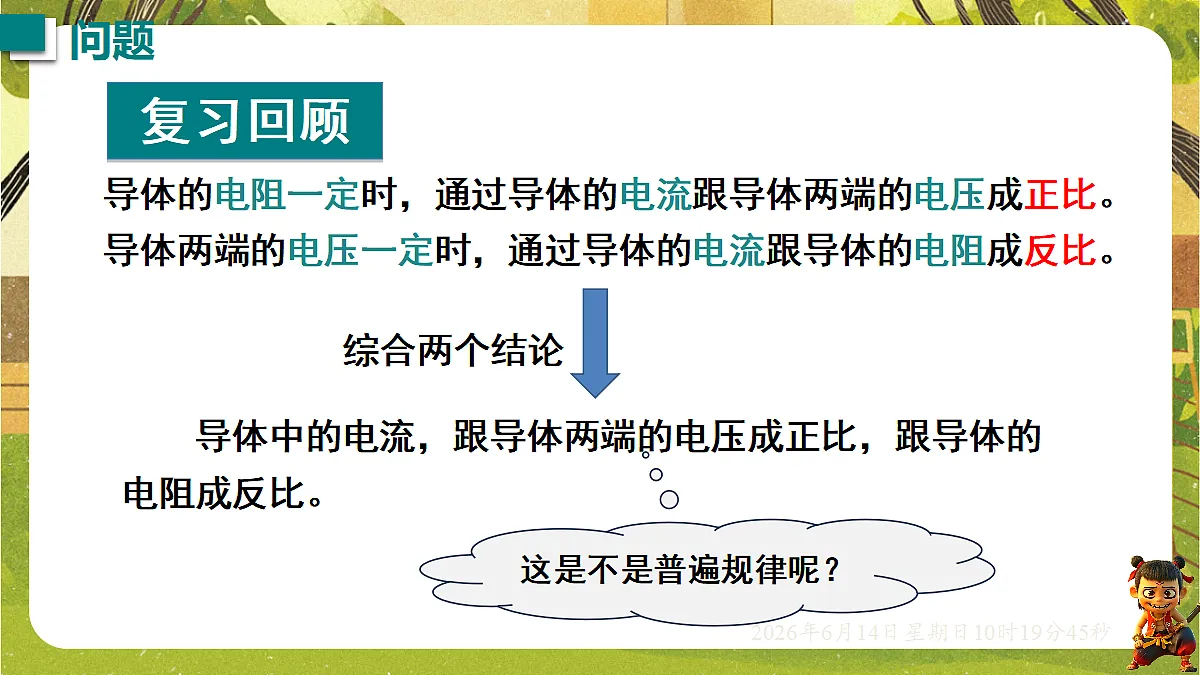

导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。

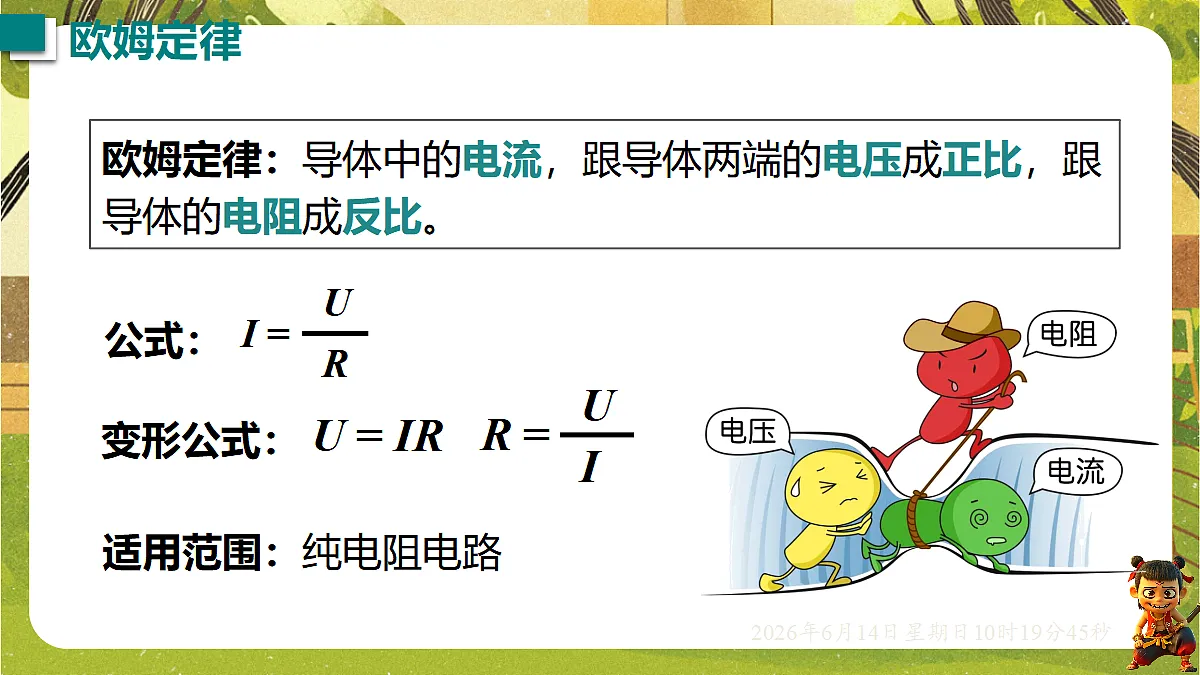

欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

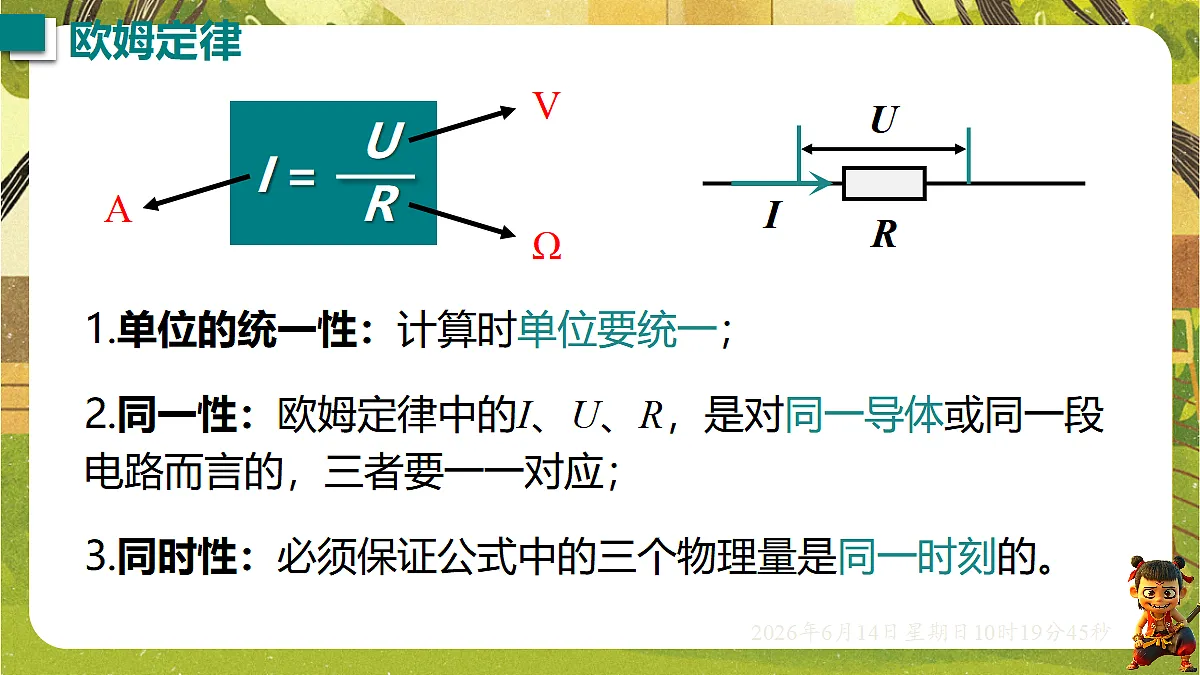

1.单位的统一性：计算时单位要统一；
2.同一性：欧姆定律中的I、U、R，是对同一导体或同一段电路而言的，三者要一一对应；
3.同时性：必须保证公式中的三个物理量是同一时刻的。
欧姆1789年3月16日出生于德国埃尔朗根的一个锁匠世家。父亲是一位锁匠，母亲是裁缝的女儿。虽然欧姆的父亲、母亲从未受过正规教育，但是他的父亲具有高水平的自学能力，这足以让他给孩子们出色的教育。从1820年起，他开始研究电磁学。欧姆的研究工作是在十分困难的条件下进行的。他不仅要忙于教学工作，而且图书资料和仪器都很缺乏，他只能利用业余时间，自己动手设计和制造仪器来进行有关的实验。1826年， 欧姆发现了电学上的一个重要定律，欧姆定律。
欧姆(1789-1854)
已知电压、电阻，求电流：
已知电流、电阻，求电压：
已知电压、电流，求电阻：
对于一段电路来说，只要知道 I、U、R 中的任意两个量就可以利用欧姆定律计算出第三个量
用公式进行计算的一般步骤：1.读题、审题（注意已知量的内容）；2.根据题意画出电路图；3.在图上标明已知量的符号、数值和未知量的符号；4.选用物理公式进行计算（书写格式要完整，规范）。
例1 如图所示，闭合开关后，电阻为 R 的电阻器两端电压为 6 V，通过电阻器的电流为 0.3 A。
（1）计算电阻器的电阻 R。
解：电阻器两端的电压 U ＝ 6 V，通过的电流 I ＝ 0.3 A。
根据欧姆定律，可以得出电阻器的电阻
（2）调节电源电压，当电阻器两端电压变为原来的 2 倍时，通过电阻器的电流为原来的几倍？
例1 如图所示，闭合开关后，电阻器 R 两端的电压为 6 V，通过电阻器的电流为 0.3 A。
酒精测试仪中的酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的增大而增大。浓度越大，测试仪中电压表的示数也越大。
1. 对于欧姆定律公式的理解，下列说法中正确的是( )
对于一个导体，只要知道电流、电压、电阻中的任意两个量，就可以利用欧姆定律求出第三个量。计算时，注意各物理量单位的统一。
4.小德同学发现了一个废弃的电子元件，他想了解它的一些特性，进行了一系列实验，收集了一些信息。他根据收集的信息，作出了通过该元件的电流随电压的变化图像，如图所示，当
（1）输电线上的小鸟两爪间的电压。
（2）通过小鸟的电流。
