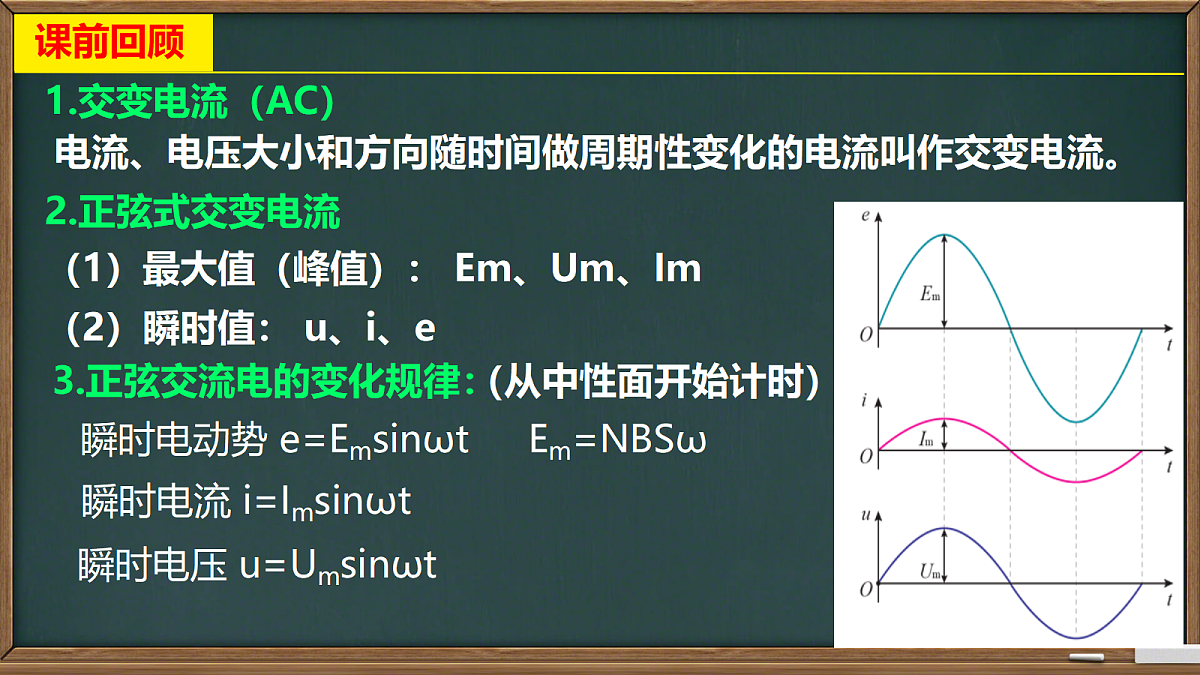

电流、电压大小和方向随时间做周期性变化的电流叫作交变电流。
（1）最大值（峰值）： Em、Um、Im　
（2）瞬时值： u、i、e
3.正弦交流电的变化规律：
瞬时电动势 e=Emsinωt
瞬时电流 i=Imsinωt
瞬时电压 u=Umsinωt

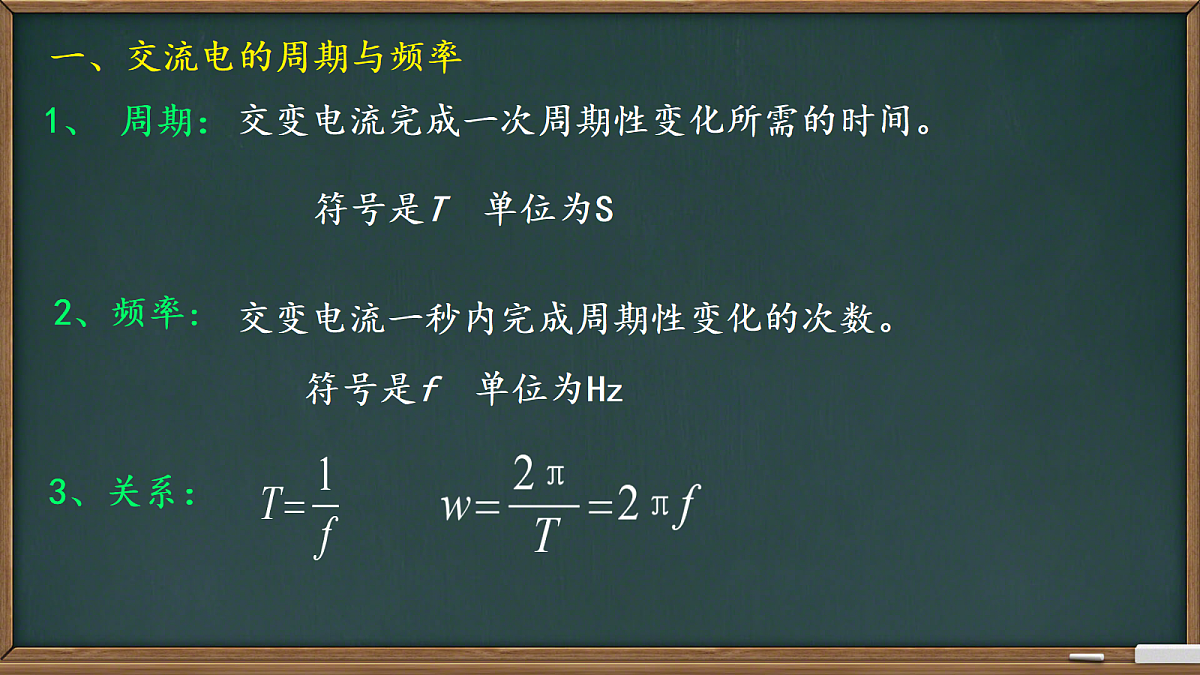

一、交流电的周期与频率
交变电流完成一次周期性变化所需的时间。
交变电流一秒内完成周期性变化的次数。
符号是f 单位为Hz
练习一：我国生产和生活用交变电流的表达式为e=311sin100πt 周期T＝_______s, 频率f= _______Hz，角速度 ω＝______rad/s， 在1s内电流的方向变化_____次。
练习二：如图所示为某正弦式交 变电流的图像，求其周 期,频率和角速度。
2.电荷量q的计算（使用电流的平均值）
1、定义：让交流电与直流电接相同电阻，在交流电的一个周期 内，产生的热量 相等，直流电的电流和电压称为交流 电的有效值（用E、I、U表示。）
（1）根据电流的热效应来定义
（2）等效替换法定义物理量
（1）正余弦交流电峰值是有效值的根号二倍
（2）电流表、电压表读数均为有效值
（3）求电功电功率必须用有效值
（4）用电器额定电流额定电压均为有效值
（5）电容器的耐压值为峰值
（6）正余弦交流电接二极管有效值是原峰值的二分之一
练习三：计算下列交变电流的有效值
练习四：是一个正弦式交变电流的波形图。根据i-t 图 像求出它的周期、频率、电流的峰值、电流的 有效值。
四、电感器和电容器对交变电流的作用
问题1：直流电源电动势与交变电源电动势有效值相等，内阻相同。灯泡和电感器均相同。接交流电和直流电，灯泡的亮度是否相同？接直流电时，有电感器和无电感器灯泡的亮度是否相同？
1、电感器对交变电流的阻碍作用
自感线圈对电流的阻碍作用通直流阻交流通低频阻高频
结论：电感器对直流电几乎无影响，电感器对交流电有阻碍作用。
影响感抗大小的因素有哪些呢？
（1）感抗：电感线圈对交变电流的阻碍作 用。用字母X L 表示，单位是 欧 ( Ω )。（2）意义：描述电感器对交变电流的阻碍作 用大小的物理量。
4.实质：变流电不断变化，产生的自感电动势，阻碍磁通量变化
2、电容器对交变电流的阻碍作用
问题2：把小灯泡和电容器串联在电路中，分别接在交流电和直流电上，灯泡的亮度是否相同？接直流电时，有电容器和无电容器时灯泡的亮度是否相同？
电容对电流的阻碍作用通交流阻直流通高频阻低频
结论：直流电不能通过电容器，交流电能“通过”电容器
1. 容抗：电容器对交变电流的阻碍作用。用字母XC 表示，单位是 欧 ( Ω )。2. 意义：描述电容器对交变电流的阻碍作用大小的物理量。
影响容抗大小的因素有哪些呢？
4.实质：电容器两极板上积累的电荷对向这个方向定向移动的电荷的反抗作用。
1.(周期和频率)关于交变电流的周期和频率,下列说法正确的是(　　)A.正弦式交变电流最大值连续出现两次的时间间隔等于周期B.1 s内交变电流出现最大值的次数等于频率C.交变电流方向变化的频率为交变电流频率的2倍D.50 Hz的交变电流,其周期等于0.05 s
3.(正弦式交变电流的图像)电阻R1、R2与交流电源按照图甲方式连接, R1=10 Ω,R2=20 Ω。合上开关S后,通过电阻R2的正弦式交变电流i随时间t变化的情况如图乙所示。下列说法正确的是(　　)A.通过R1的电流有效值是1.2 AB.R1两端的电压有效值是6 V
4.(非正弦式交变电流有效值的计算)右图是一交变电流随时间变化的图像,求此交变电流的有效值。
