人教版 (2019)选择性必修 第二册交变电流的描述教学ppt课件

这是一份人教版 (2019)选择性必修 第二册交变电流的描述教学ppt课件，共100页。PPT课件主要包含了交变电流的产生，1方向变化规律，2大小变化规律，符号是T单位为S，峰值最大值，交流电的平均值，注意线圈转一圈，但是q不为0，转半圈，转一圈等内容，欢迎下载使用。

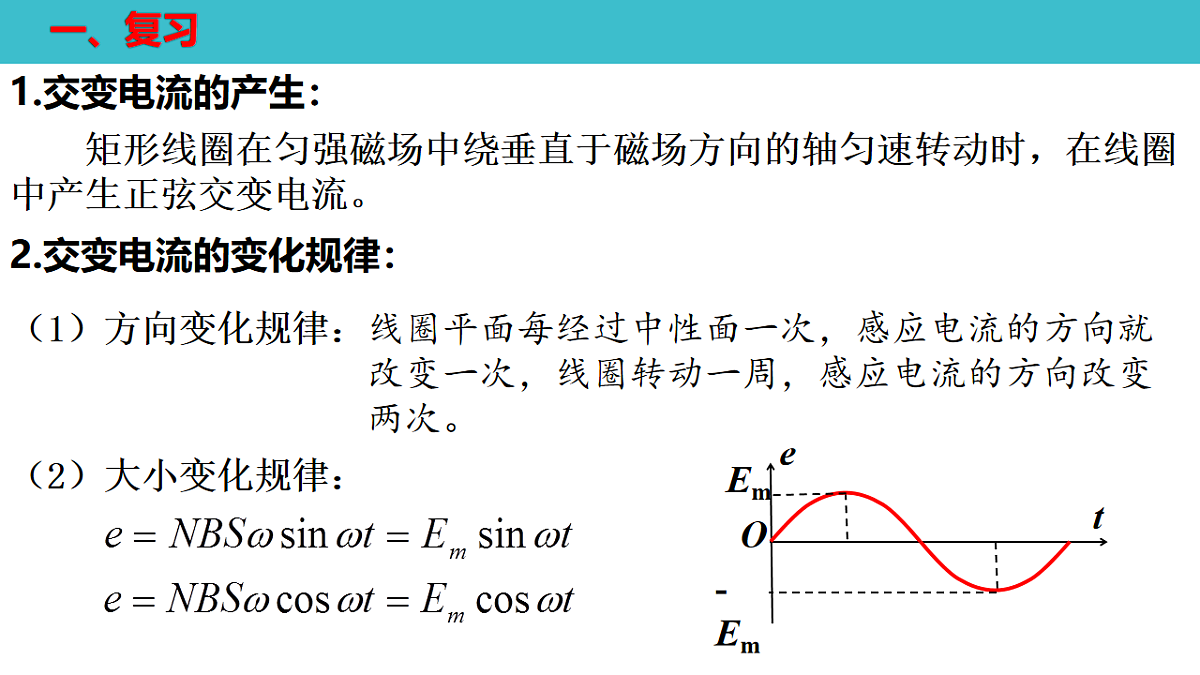

矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，在线圈中产生正弦交变电流。
2.交变电流的变化规律：
线圈平面每经过中性面一次，感应电流的方向就改变一次，线圈转动一周，感应电流的方向改变两次。

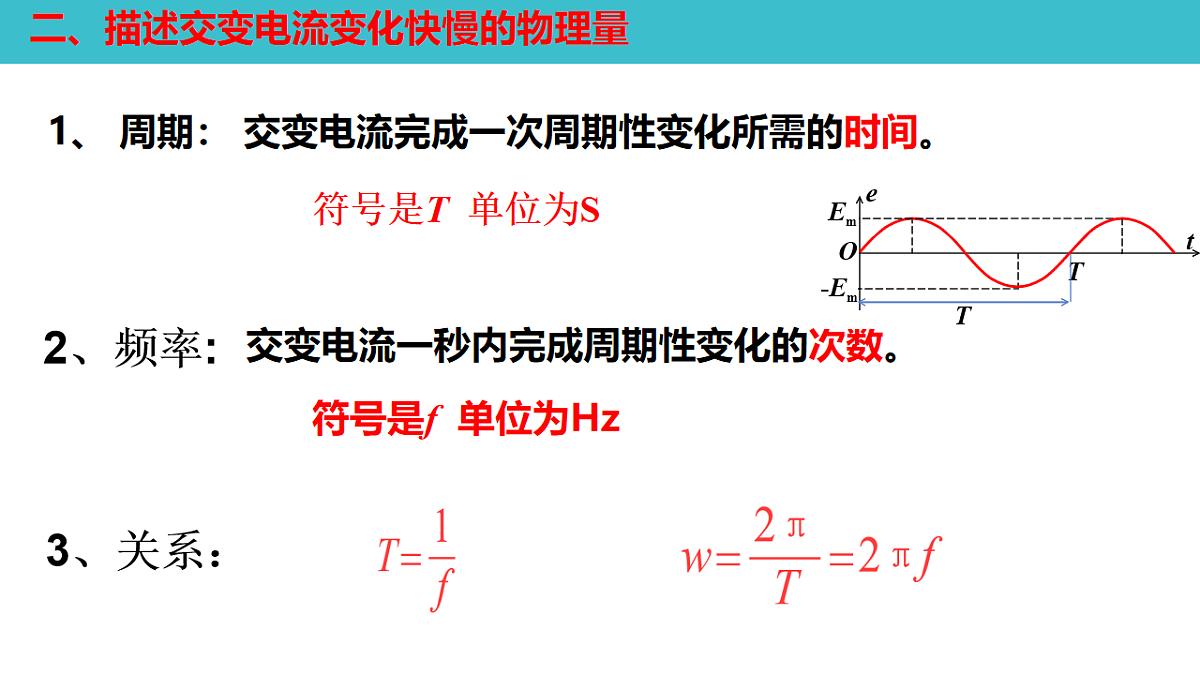

交变电流完成一次周期性变化所需的时间。
交变电流一秒内完成周期性变化的次数。
符号是f 单位为Hz
二、描述交变电流变化快慢的物理量

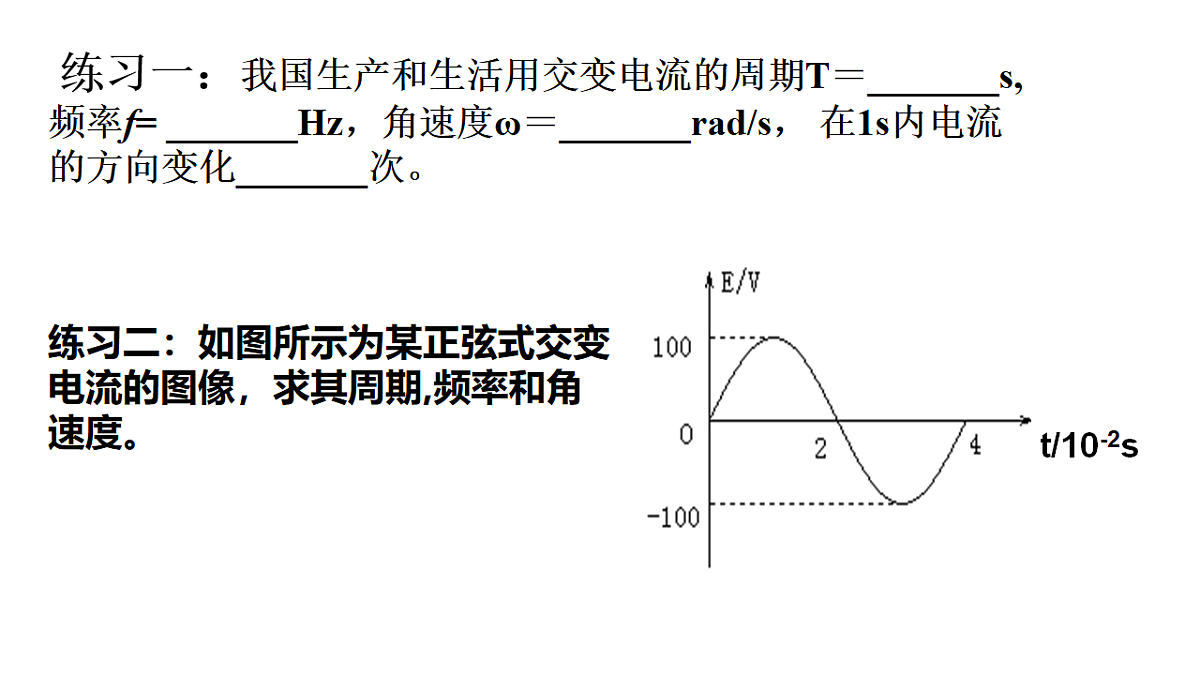

练习一：我国生产和生活用交变电流的周期T＝_______s, 频率f= _______Hz，角速度ω＝_______rad/s， 在1s内电流的方向变化_______次。
练习二：如图所示为某正弦式交变电流的图像，求其周期,频率和角速度。

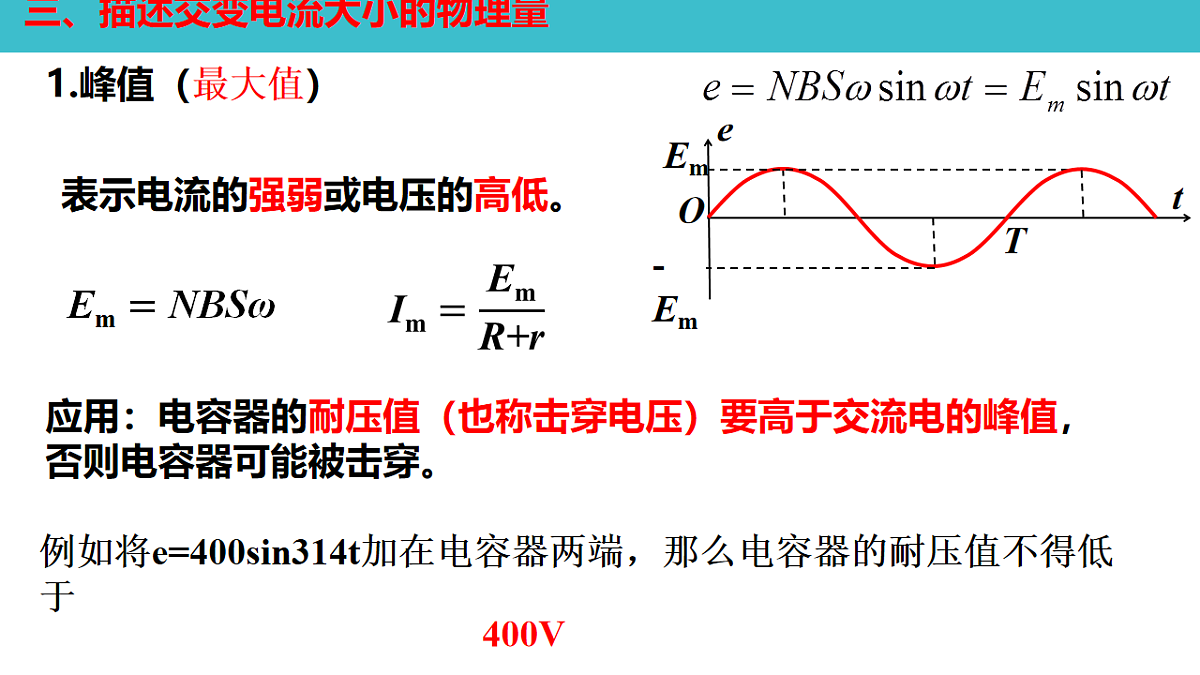

表示电流的强弱或电压的高低。
应用：电容器的耐压值（也称击穿电压）要高于交流电的峰值，否则电容器可能被击穿。
三、描述交变电流大小的物理量
例如将e=400sin314t加在电容器两端，那么电容器的耐压值不得低于

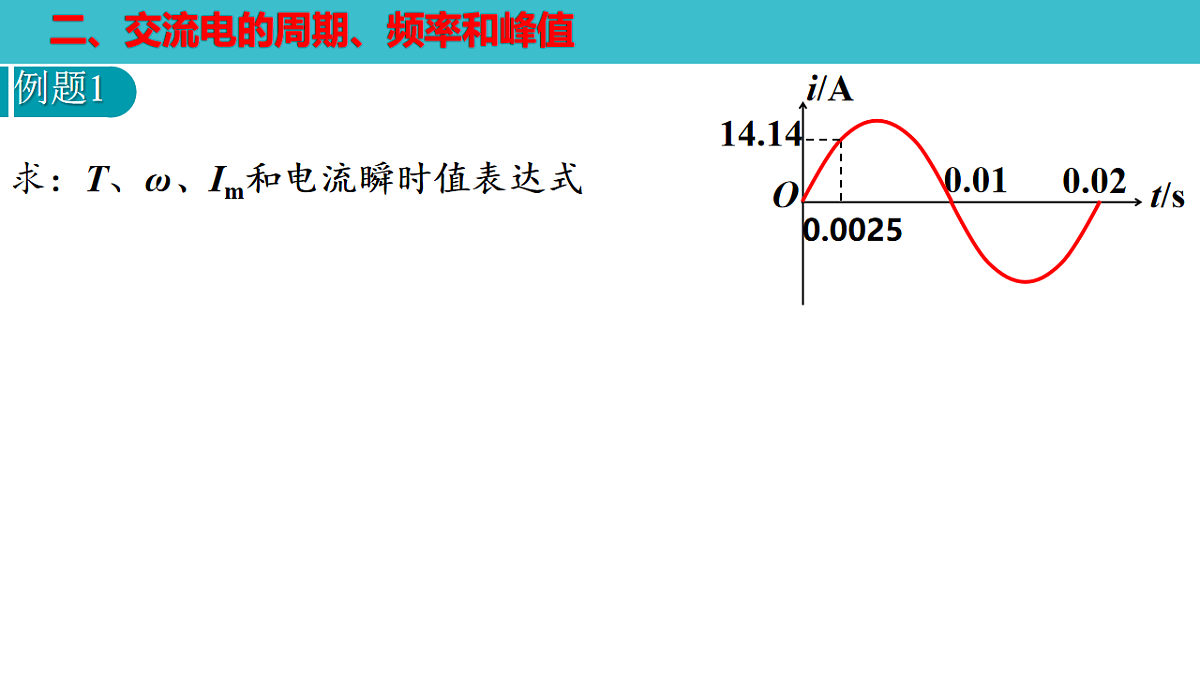

求：T、ω、Im和电流瞬时值表达式

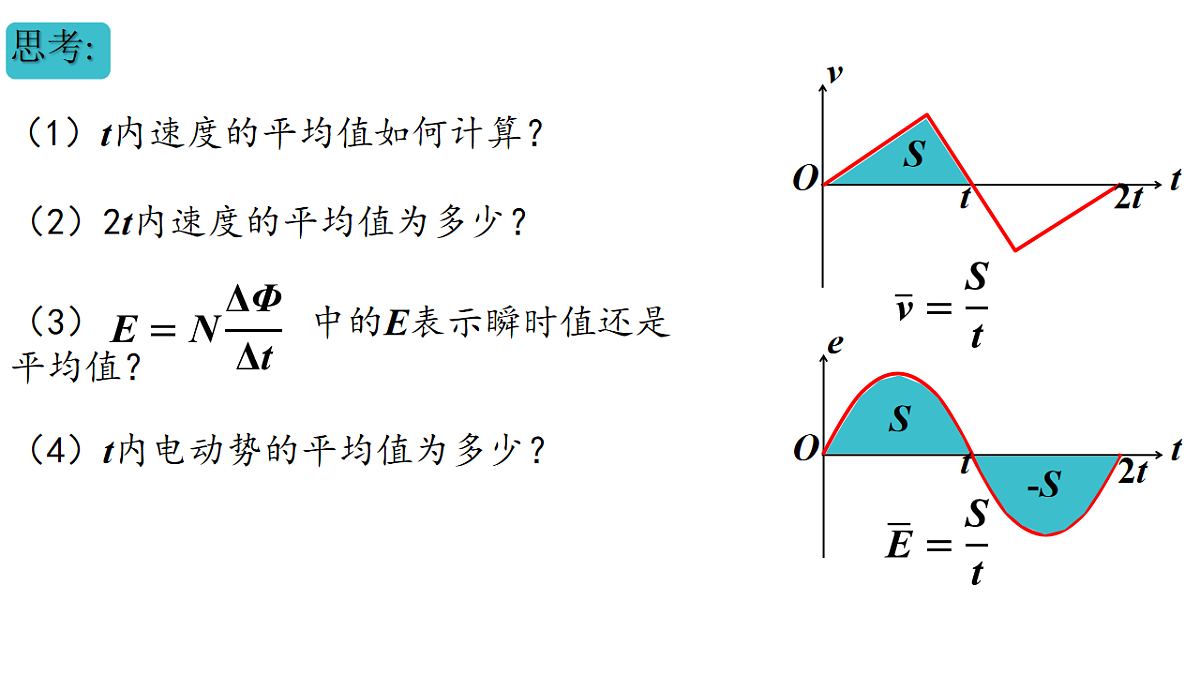

（1）t内速度的平均值如何计算？
（2）2t内速度的平均值为多少？
（4）t内电动势的平均值为多少？

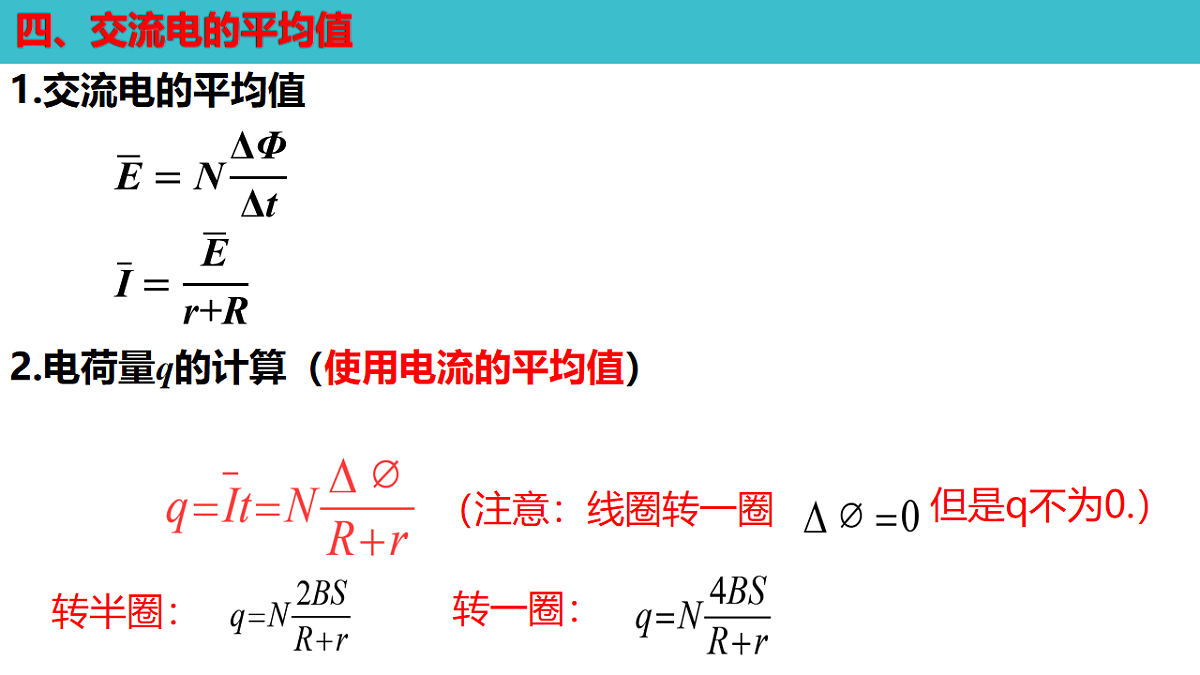

2.电荷量q的计算（使用电流的平均值）
如果要计算电功、电热及其功率时，是用瞬时值？最大值？平均值？还是...？
使交流和恒定电流通过相同阻值的电阻，
如果它们在相同时间内产生的热量相等，就把
这一恒定电流的数值叫做这个交流的有效值。
如何计算如图方波交流电的有效值？
“相同时间”--常取一个周期来计算！
2.正弦交流电有效值与峰值的关系
非正弦式交变电流的有效值，需按有效值的定义计算。
计算下列交变电流的有效值
六、电感器和电容器对交变电流的作用
2.一个电容器，当它的两个极板间的电压超过10 V 时，其间的电介质就可能被破坏而不再绝缘，这个现象叫作电介质的击穿，这个击穿电压叫作这个电容器的耐压值。能否把这个电容器接在正弦式交流电压是9 V 的电路两端？ 为什么？3.一个灯泡，上面写着“220 V 40 W”。当它接在正弦式交流电源上正常工作时，通过灯丝电流的峰值是多少？
4.图3.2-7 是一个正弦式交变电流的波形图。根据i-t 图像求出它的周期、频率、电流的峰值、电流的有效值。
5. 有一个电热器，工作时的电阻为50 Ω， 接在电压u 为Um sin ωt 的交流电源上，其中Um为311 V，ω 为100 π s-1。该电热器消耗的功率是多大？
6.有A、B、C 三条导线，它们与大地之间的电压随时间变化的规律如图3.2-8 所示。这三个电压中，它们的峰值有什么关系？它们的周期有什么关系？
