初中物理沪科版（2024）九年级全册（2024）第二节 探究：电流与电压、电阻的关系达标测试

这是一份初中物理沪科版（2024）九年级全册（2024）第二节 探究：电流与电压、电阻的关系达标测试，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

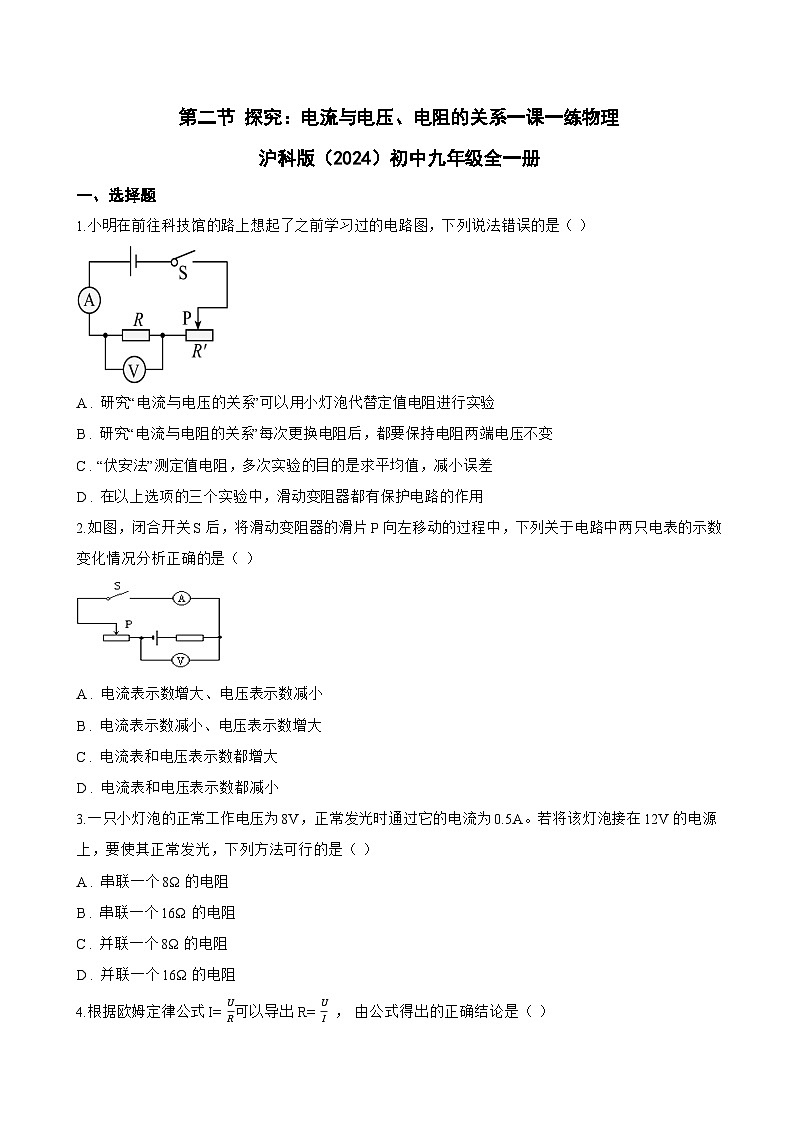

1.小明在前往科技馆的路上想起了之前学习过的电路图，下列说法错误的是（ ）
A . 研究“电流与电压的关系”可以用小灯泡代替定值电阻进行实验
B . 研究“电流与电阻的关系”每次更换电阻后，都要保持电阻两端电压不变
C . “伏安法”测定值电阻，多次实验的目的是求平均值，减小误差
D . 在以上选项的三个实验中，滑动变阻器都有保护电路的作用
2.如图，闭合开关S后，将滑动变阻器的滑片P向左移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（ ）
A . 电流表示数增大、电压表示数减小
B . 电流表示数减小、电压表示数增大
C . 电流表和电压表示数都增大
D . 电流表和电压表示数都减小
3.一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.5A。若将该灯泡接在12V的电源上，要使其正常发光，下列方法可行的是（ ）
A . 串联一个8Ω的电阻
B . 串联一个16Ω的电阻
C . 并联一个8Ω的电阻
D . 并联一个16Ω的电阻
4.根据欧姆定律公式I= UR可以导出R= UI ， 由公式得出的正确结论是（ ）
A . 导体电阻的大小跟导体两端电压成正比
B . 导体电阻的大小跟导体中电流成反比
C . 导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定
D . 导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关

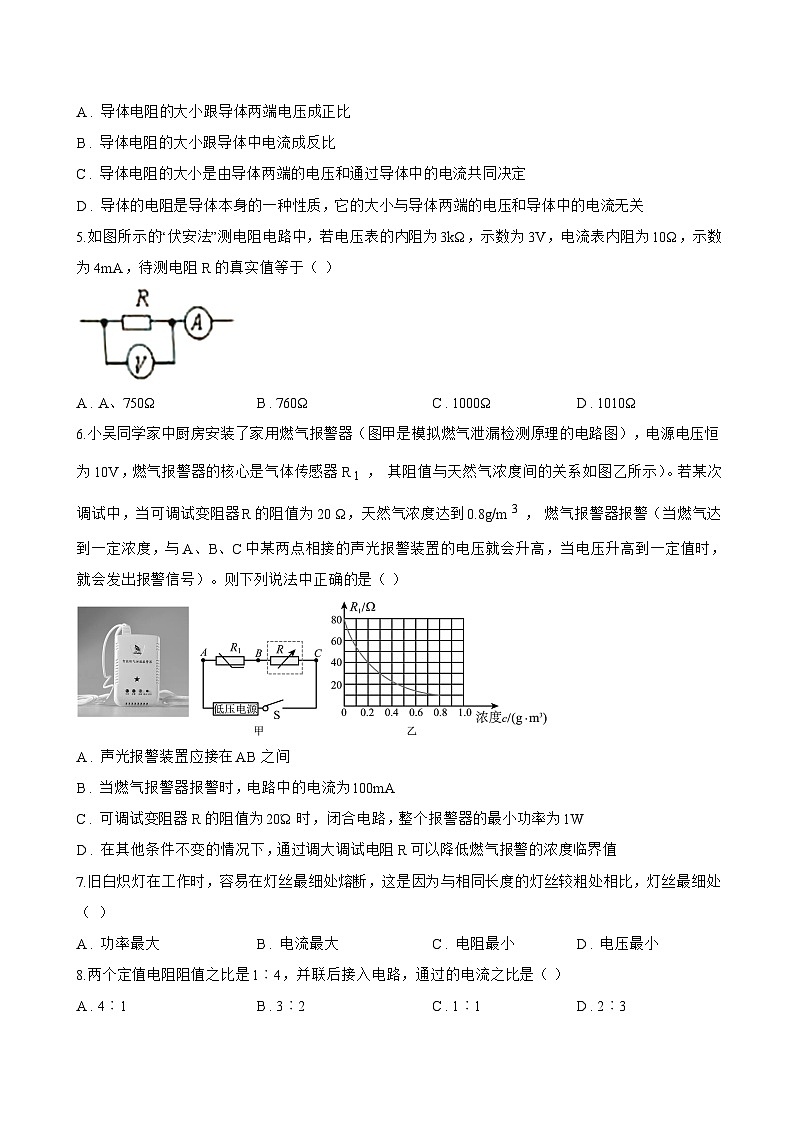

5.如图所示的“伏安法”测电阻电路中，若电压表的内阻为3kΩ，示数为3V，电流表内阻为10Ω，示数为4mA，待测电阻R的真实值等于（ ）
A . A、750Ω B . 760Ω C . 1000Ω D . 1010Ω
6.小吴同学家中厨房安装了家用燃气报警器（图甲是模拟燃气泄漏检测原理的电路图），电源电压恒为10V，燃气报警器的核心是气体传感器R 1 ， 其阻值与天然气浓度间的关系如图乙所示）。若某次调试中，当可调试变阻器R的阻值为20 Ω，天然气浓度达到0.8g/m 3 ， 燃气报警器报警（当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号）。则下列说法中正确的是（ ）
A . 声光报警装置应接在AB之间
B . 当燃气报警器报警时，电路中的电流为100mA
C . 可调试变阻器R的阻值为20Ώ时，闭合电路，整个报警器的最小功率为1W
D . 在其他条件不变的情况下，通过调大调试电阻R可以降低燃气报警的浓度临界值
7.旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比，灯丝最细处（ ）
A . 功率最大 B . 电流最大 C . 电阻最小 D . 电压最小
8.两个定值电阻阻值之比是1︰4，并联后接入电路，通过的电流之比是（ ）
A . 4︰1 B . 3︰2 C . 1︰1 D . 2︰3
二、多选题

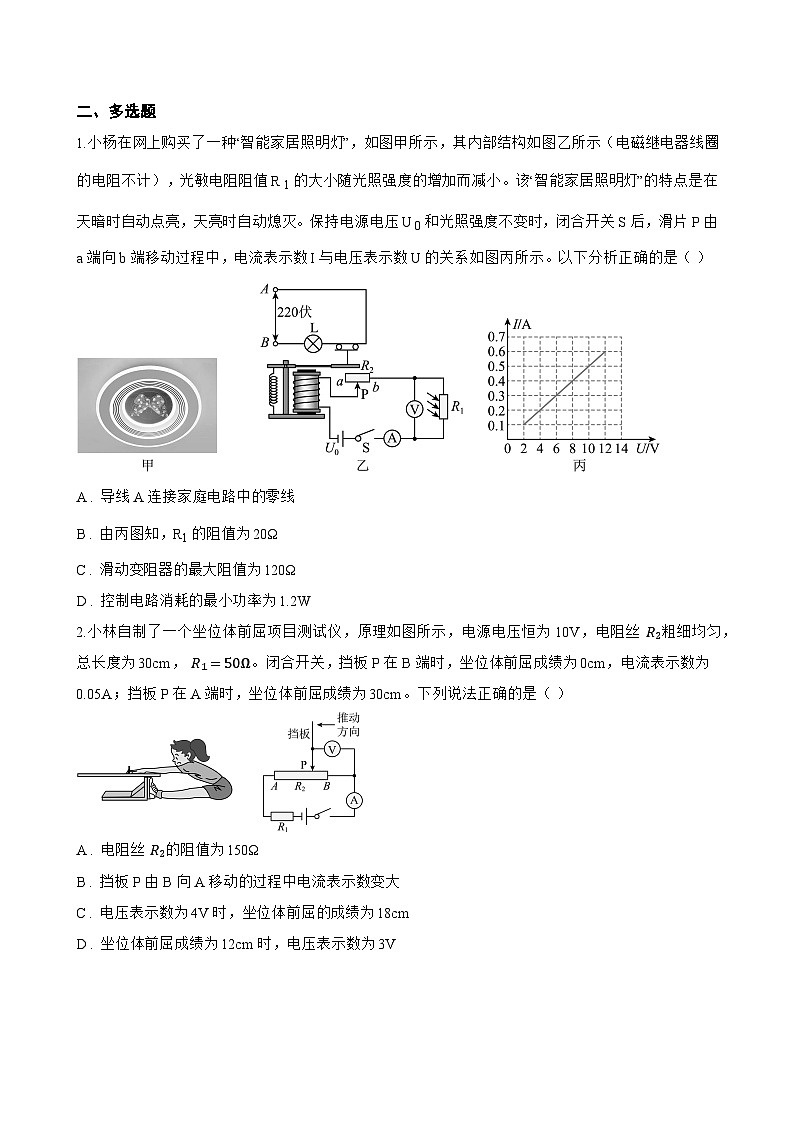

1.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
2.小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为10V，电阻丝 R2粗细均匀，总长度为30cm， R1=50Ω。闭合开关，挡板P在B端时，坐位体前屈成绩为0cm，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。下列说法正确的是（ ）
A . 电阻丝 R2的阻值为150Ω
B . 挡板P由B向A移动的过程中电流表示数变大
C . 电压表示数为4V时，坐位体前屈的成绩为18cm
D . 坐位体前屈成绩为12cm时，电压表示数为3V
3.图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示（电阻丝AB的阻值不随温度变化），下面说法中正确的是（ ）

A . 电阻丝AB的阻值为9Ω
B . 小灯泡的最小功率为0.75W
C . 电路中的最大功率是6W
D . P从A端滑到B端的过程中，电压表示数变大
4.物理兴趣小组在课外活动中，利用如图所示的电路进行多次实验探究，电源电压恒为6V，定值电阻R 1的规格为“10Ω 1A”，滑动变阻器上标有“50Ω 1A”字样，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻 Rx的阻值约为15Ω，在保证所有器材安全的情况下，下列说法中正确的是（ ）
A . 根据题中条件可以算出滑动变阻器R2接入电路的最小阻值为10Ω
B . 探究电流与电阻关系，电压表恒为2V，R1处换接电阻最大为30Ω
C . 缓慢改变滑动变阻器R2连入电路的电阻值，它的最大功率为0.9W
D . 将图中的R1换为 Rx ， 若电压表损坏，用此电路不能测出 Rx的阻值
5.如图甲是灯泡L和电阻R的 I−U图像。将灯泡L和电阻R接入如图乙所示的电路中，只闭合开关 S1时，灯泡L的实际功率为1W。下列说法正确的是（ ）
A . 只闭合开关 S1时，灯泡L的电阻为4Ω
B . 再闭合开关 S2后，电流表的示数增大0. 4A
C . 再闭合开关 S2后，电路的总功率为1. 4W
D . 再闭合开关 S2后，在 1min内电阻R产生的热量为240J
6.小李连接了图甲所示的电路，电源电压不变，电流表量程均为0~0.6A，定值电阻 R1=10Ω ， 闭合开关S后再闭合开关S 1或S 2 ， 将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A 2示数的I-U图象如图乙，下列说法正确的是（ ）
A . 定值电阻R2=30Ω
B . 电源电压为4V
C . 滑动变阻器的最大阻值为20Ω
D . 整个电路通过的最大电流为0.6A
7.标有“3V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。不考虑温度对灯丝电阻的影响，在保证电路各元件安全的条件下，下列说法正确的是（ ）
A . 灯泡正常发光时，滑动变阻器接入电路的电阻为5Ω
B . 滑动变阻器滑片P向右滑动时，灯泡变暗
C . 电路中消耗的最大功率为2.25W
D . 灯泡的最小功率为0.25W
8.关于电流跟电压和电阻关系，下列说法中正确的是（ ）
A . 电阻越大，电流越小；电压越大，电流越大
B . 导体两端的电压越高，通过这段导体的电流就越大
C . 在电压不变的情况下，导体中的电流越大，导体的电阻越小
D . 在电压一定的情况下，导体电阻越小，电流就越大
三、填空题
1.一段导体的两端电压是3V时，导体中的电流是0.3A。如果电压增大到6V，导体中的电阻是 ________ Ω；如果电压减小到0V时，导体中的电阻是 ________ Ω。
2.如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I-U图像， ________ （选填“a”或“b”）代表的电阻丝较粗，a、b并联后的电阻的I—U图像在区域 ________ （选填“I”、“Ⅱ”或“Ⅲ”）。
3.欧姆定律的内容是：导体中的电流跟 ________ ，跟 ________ ．数学表达式为 ________ ．
4.欧姆定律公式： ________ ．I表示 ________ ，单位是安（A）；U表示 ________ ，单位是伏（V）；R表示 ________ ，单位是欧（Ω）
5.有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作 ________ 。如图所示电路，闭合开关，当用细铁丝绕制的线圈未被加热时，电流表的示数为0.2A，给铁丝加热一段时间后，电流表的示数将 ________ 0.2A（选填“大于”“等于”或“小于”）。
6.小明利用家庭实验室研究如图所示电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是 ________ （选填“A”、“V 1”或“V 2”），V 2与A两表的示数之比 ________ （选填“增大”、“减小”或“不变”）；已知电源电压为6V，表V 1示数变化量为2V，表A示数变化量为0.5A，则R 1= ________ Ω。
7.现有两个小灯泡L 1、L 2分别标有“6V 6W”和“6V 3W”的字样，若将两灯并联使用时，L 1与L 2的电功率之比为 ________ ；若将两灯串联使用时，电路两端允许加的最大电压是 ________ V，此时L 1与电路消耗的总功之比为 ________ 。
8.电路元件A和B中的电流与两端电压关系如图，由图可知，A的电阻是 Ω，若将A、B并联后接在电压为2V的电源两端，干路中的电流是 ________ A。
四、实验探究题
1.探究“并联电路电压的关系”，小明先按图所示电路图连成如图的实物图（电压表尚未连接）。
（1） 小王一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现 ________
（选填“开路”，或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成电源损坏。
（2） 小亮只更改跟L 1、L 2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请问需要改动的导线是 ________ （选填“1”，或“2”，或“3”，或“4”）。
（3） 小东在探究串联电路的电压关系时，使用的实验电路如图所示。他先用电压表正确测量了灯泡L 1两端的电压。为了测量灯泡L 2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动，这种接法 ________ （选填“正确”，或“不正确”）。
2.为了探究“小灯泡亮度与实际功率”的关系，某校物理兴趣小组设计了如图甲所示的实验电路，实验器材有标有“2.5V”字样的L 1小灯泡，电源电压6V不变，可供选用的滑动变阻器有“10Ω 1A”的R 1、“50Ω 1A”的R 2和“800Ω 1.5A”的R 3。
（1）按照图甲正确连好电路，当滑动变阻器的滑片移到某一位置时，某同学从“0～15V”量程的刻度线看出指针停在1V处，若要测量小灯泡的额定功率，应调节滑动变阻器的滑片直到小灯泡正常发光，此时电流表的示数如图丙所示，则L1小灯泡的额定功率是 ________ W。第一小组同学们根据收集到的实验数据绘制图像如图乙，且得出了灯泡亮度与实际功率的关系；
（2）当小灯泡两端电压为2V时，实际功率在以下哪个范围内 ________ ；
A．P实
