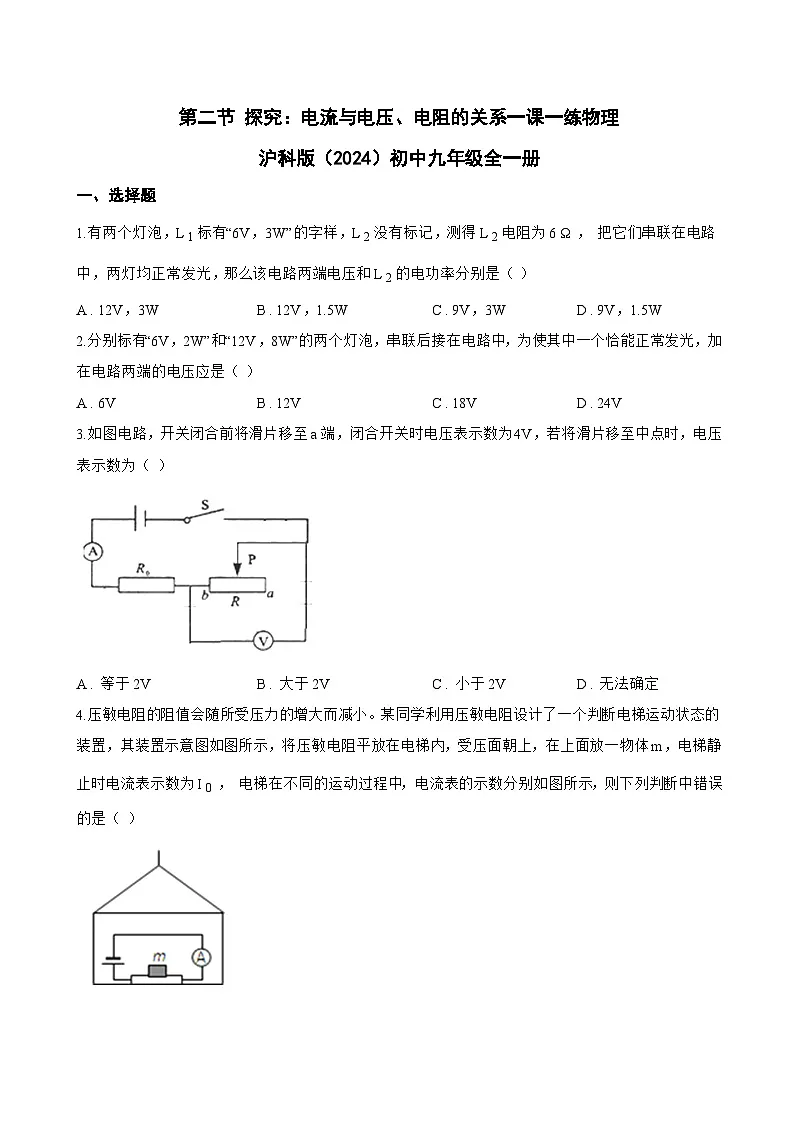

1.有两个灯泡，L 1标有“6V，3W”的字样，L 2没有标记，测得L 2电阻为6 Ω ， 把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L 2的电功率分别是（ ）
A . 12V，3W B . 12V，1.5W C . 9V，3W D . 9V，1.5W
2.分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（ ）
A . 6V B . 12V C . 18V D . 24V
3.如图电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4V，若将滑片移至中点时，电压表示数为（ ）
A . 等于2V B . 大于2V C . 小于2V D . 无法确定

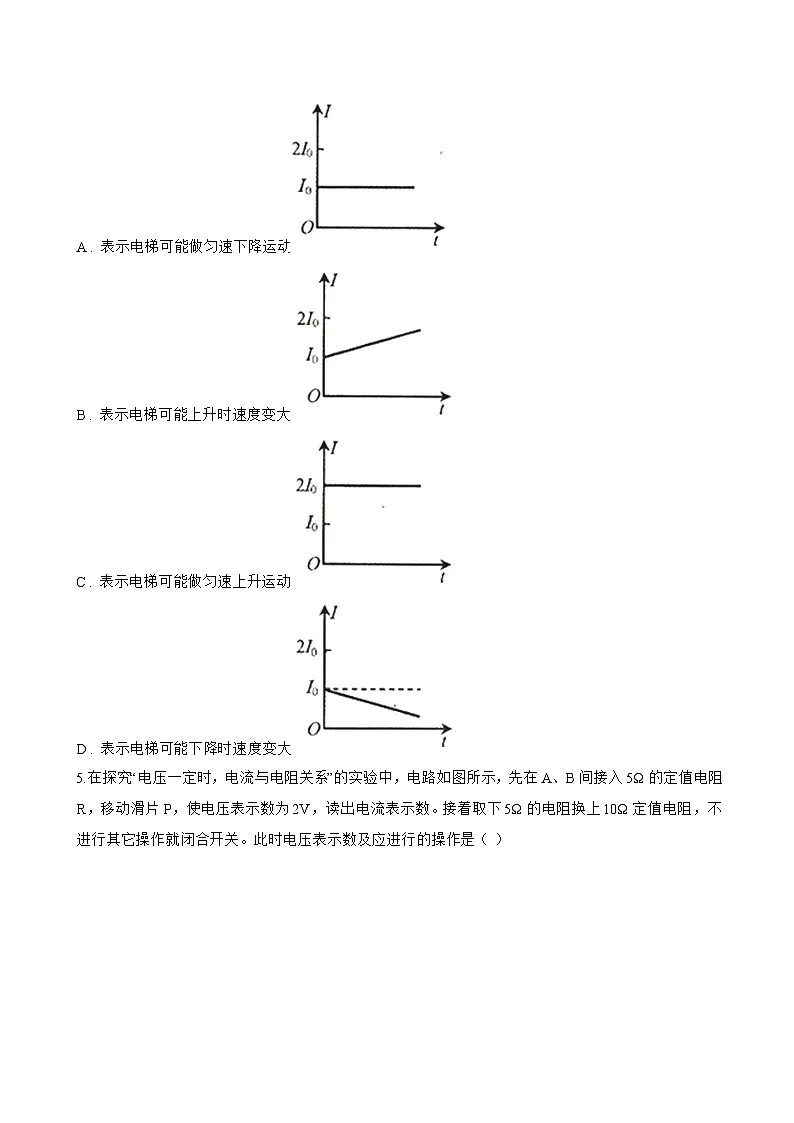

4.压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻设计了一个判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I 0 ， 电梯在不同的运动过程中，电流表的示数分别如图所示，则下列判断中错误的是（ ）
A . 表示电梯可能做匀速下降运动
B . 表示电梯可能上升时速度变大
C . 表示电梯可能做匀速上升运动
D . 表示电梯可能下降时速度变大

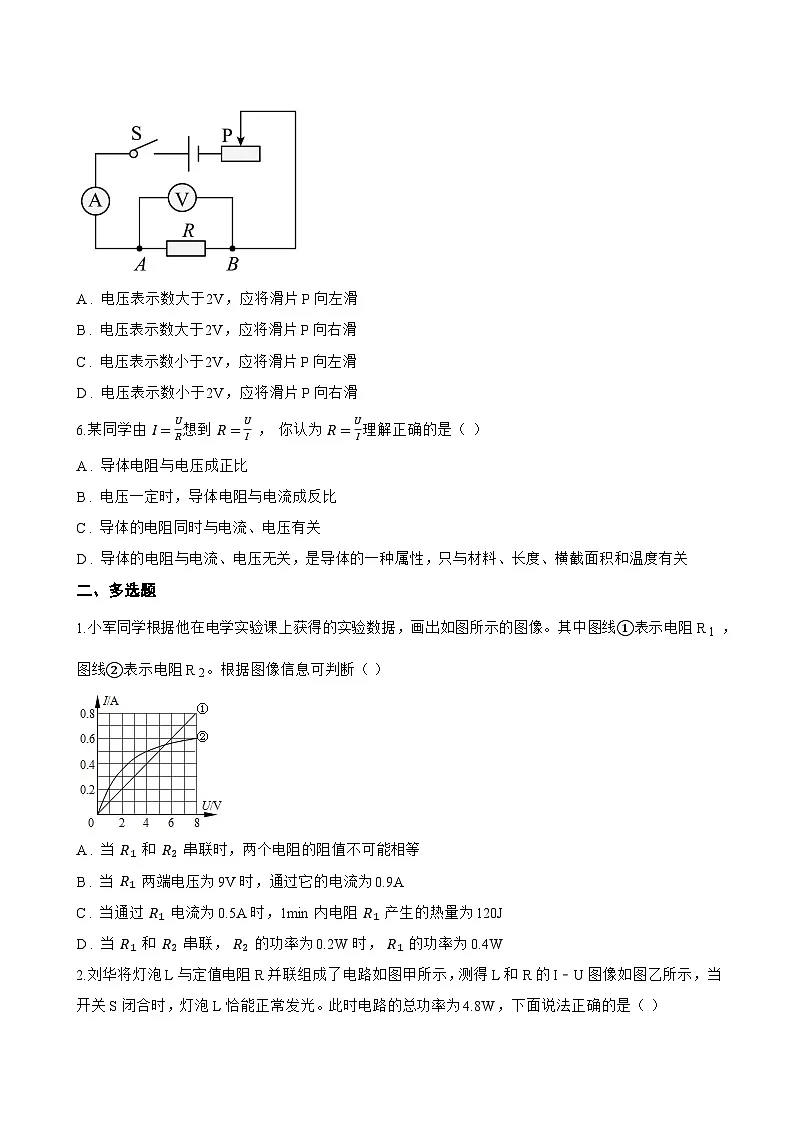

5.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（ ）
A . 电压表示数大于2V，应将滑片P向左滑
B . 电压表示数大于2V，应将滑片P向右滑
C . 电压表示数小于2V，应将滑片P向左滑
D . 电压表示数小于2V，应将滑片P向右滑
6.某同学由 I=UR想到 R=UI ， 你认为 R=UI理解正确的是（ ）
A . 导体电阻与电压成正比
B . 电压一定时，导体电阻与电流成反比
C . 导体的电阻同时与电流、电压有关
D . 导体的电阻与电流、电压无关，是导体的一种属性，只与材料、长度、横截面积和温度有关
二、多选题
1.小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R 1 ， 图线②表示电阻R 2。根据图像信息可判断（ ）
A . 当 R1 和 R2 串联时，两个电阻的阻值不可能相等
B . 当 R1 两端电压为9V时，通过它的电流为0.9A
C . 当通过 R1 电流为0.5A时，1min内电阻 R1 产生的热量为120J
D . 当 R1 和 R2 串联， R2 的功率为0.2W时， R1 的功率为0.4W
2.刘华将灯泡L与定值电阻R并联组成了电路如图甲所示，测得L和R的I﹣U图像如图乙所示，当开关S闭合时，灯泡L恰能正常发光。此时电路的总功率为4.8W，下面说法正确的是（ ）
A . 电源电压6V
B . 定值电阻R的阻值是20Ω
C . 小灯泡的阻值是12Ω保持不变
D . 当小灯泡正常发光时，功率为3W
3.如图是跨学科学习团队设计的电子“量角器”的电路原理图，电源电压恒为4V，定值电阻R 0的阻值为8Ω。电流表的量程为0~0.6A，电压表的量程为0~3V，MN是一段阻值为30Ω的半圆弧电阻，O为半圆弧的圆心，金属滑片OP为半径，且与半圆弧接触良好。半圆弧接入电路的电阻R MP与指针旋转角度θ成正比。所测角度θ越大，“量角器”显示角度的仪表示数越大。下列说法正确的是（ ）
A . “量角器”显示角度时刻度均匀
B . 该电子“量角器”的测量范围为0∼144°
C . 当电压表示数为1.6V时，“量角器”所测的θ为90°
D . 为满足测量角度范围最大，精度最高，R0的阻值应为10Ω
4.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
5.疫情期间，学校门口都安装了红外线测温仪。如图是它的原理示意图，R是热敏电阻，可感知人体的温度高低，人体温度越高其阻值越小，R 0是定值电阻。分析正确的是（ ）
A . 显示仪是由电流表改装成的
B . 显示仪是由电压表改装成的
C . 人体温度较高时，显示仪的读数较小
D . 人体温度较高时，显示仪的读数较大
6.图甲中R 0为定值电阻，电源电压保持不变。滑动变阻器R 1标有“20Ω，1A”字样，电流表量程0～0.6A，灯泡L的额定电流是0.5A。当开关S 1、S 2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R 1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（ ）

A . 电源电压为4V
B . R0的阻值为20Ω
C . 灯泡L的额定功率为3W
D . 开关都断开与都闭合时，电路最大功率之比为6∶11
7.定值电阻R 1、R 2的I-U函数变化图像如图所示。若R 1、R 2串联后的总电阻为R 串 ， 并联后的总电阻为R 并 ， 则下列说法正确的是（ ）
A . R1>R2
B . R1
