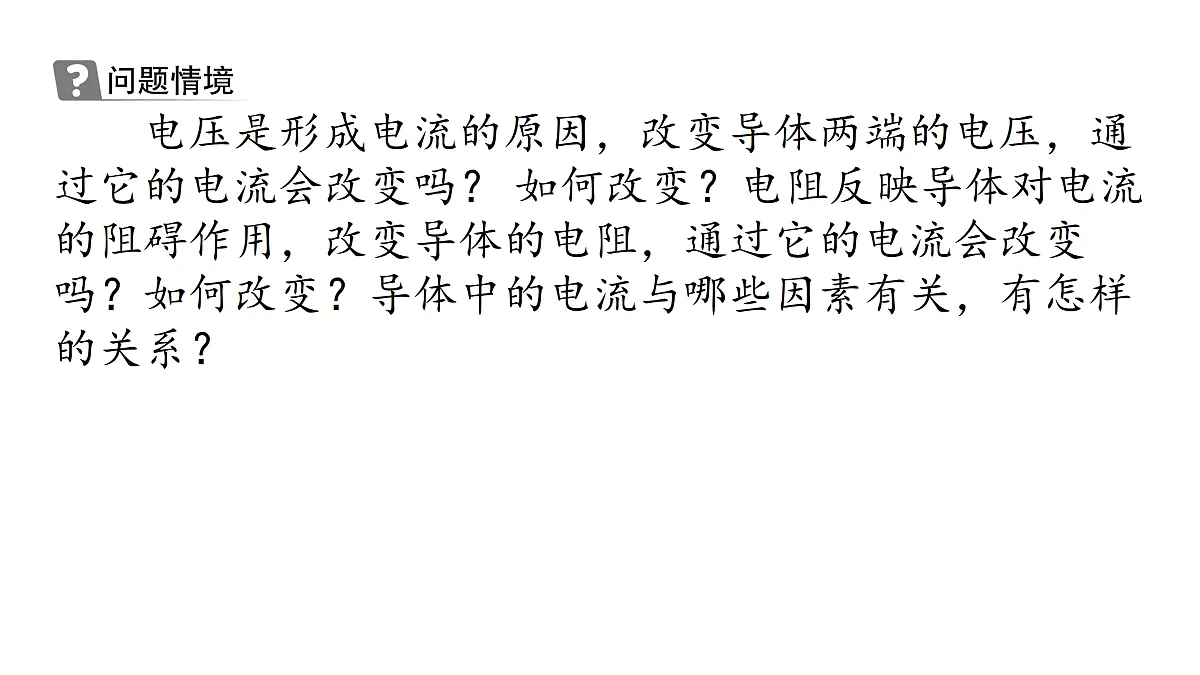

电压是形成电流的原因，改变导体两端的电压，通过它的电流会改变吗？ 如何改变？电阻反映导体对电流的阻碍作用，改变导体的电阻，通过它的电流会改变吗？如何改变？导体中的电流与哪些因素有关，有怎样的关系？

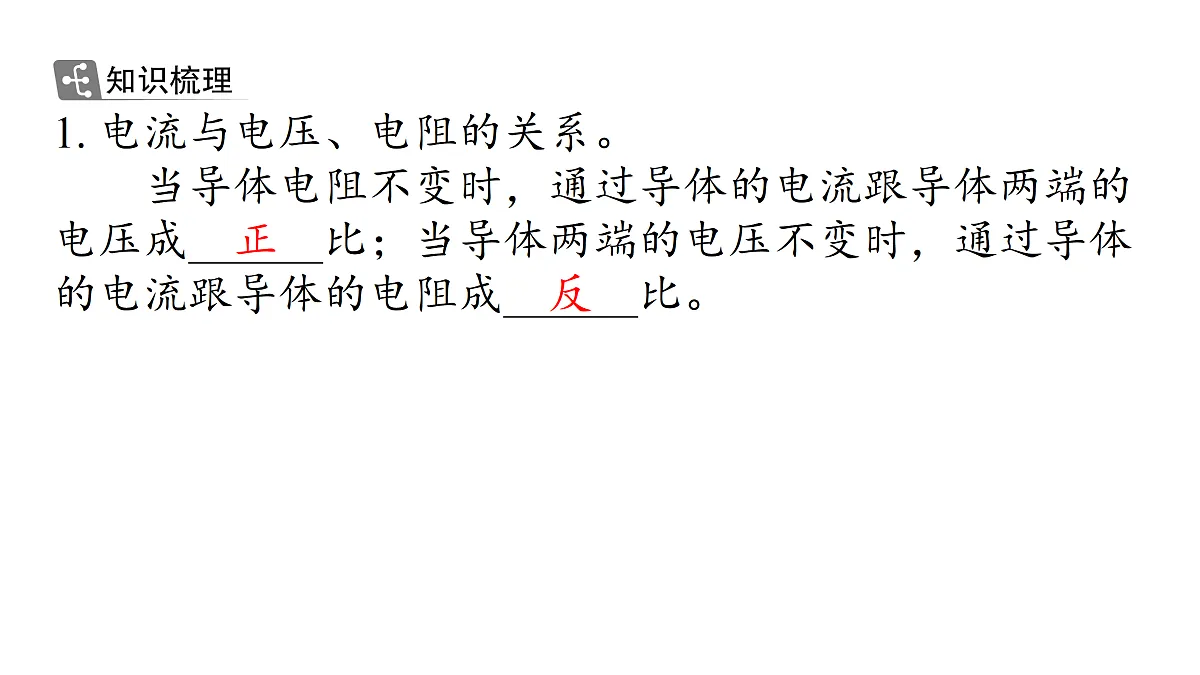

1. 电流与电压、电阻的关系。当导体电阻不变时，通过导体的电流跟导体两端的电压成 ⁠比；当导体两端的电压不变时，通过导体的电流跟导体的电阻成 ⁠比。

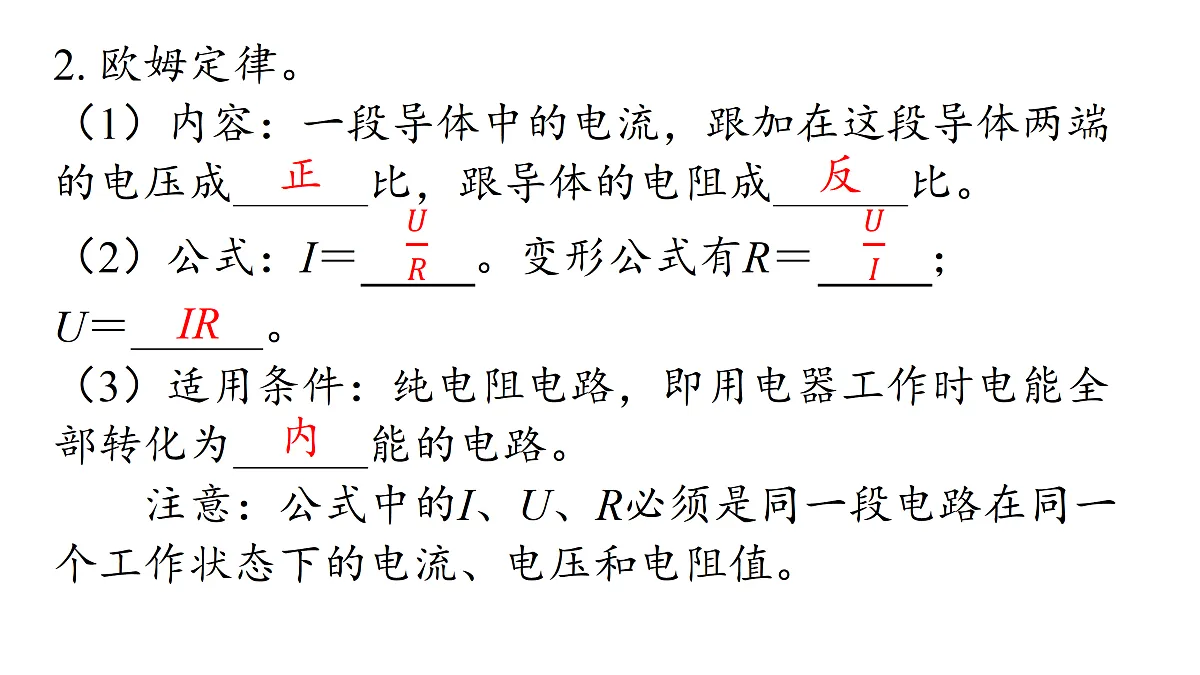

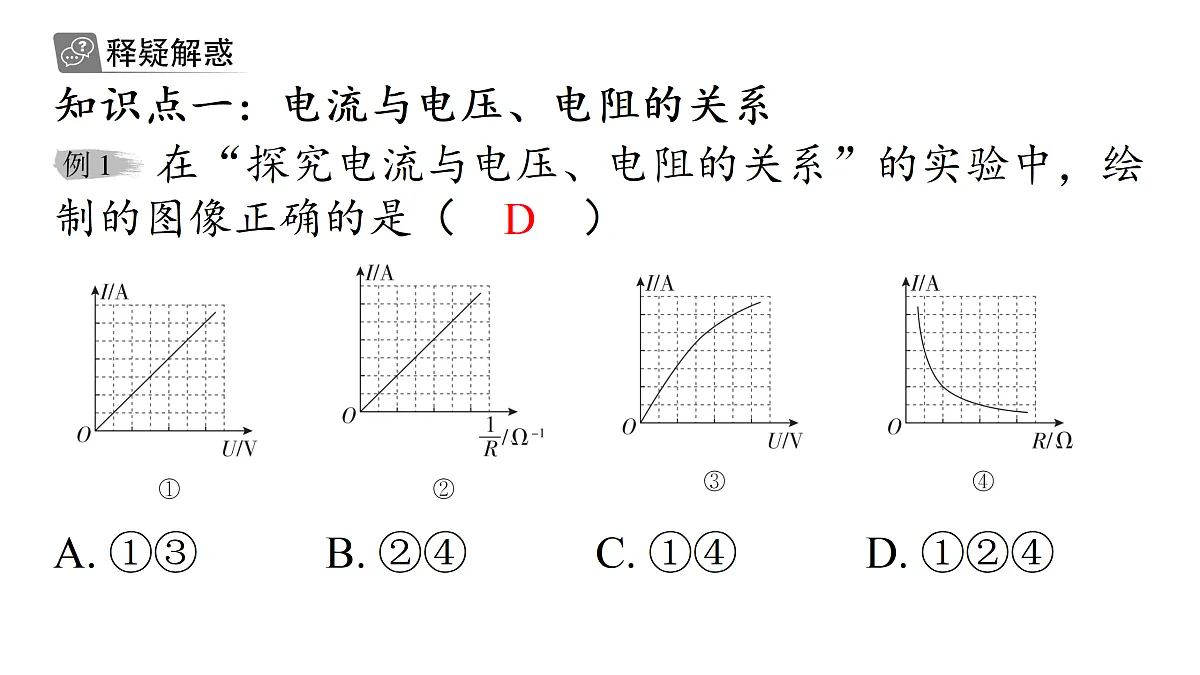

知识点一：电流与电压、电阻的关系
在“探究电流与电压、电阻的关系”的实验中，绘制的图像正确的是（　D　）

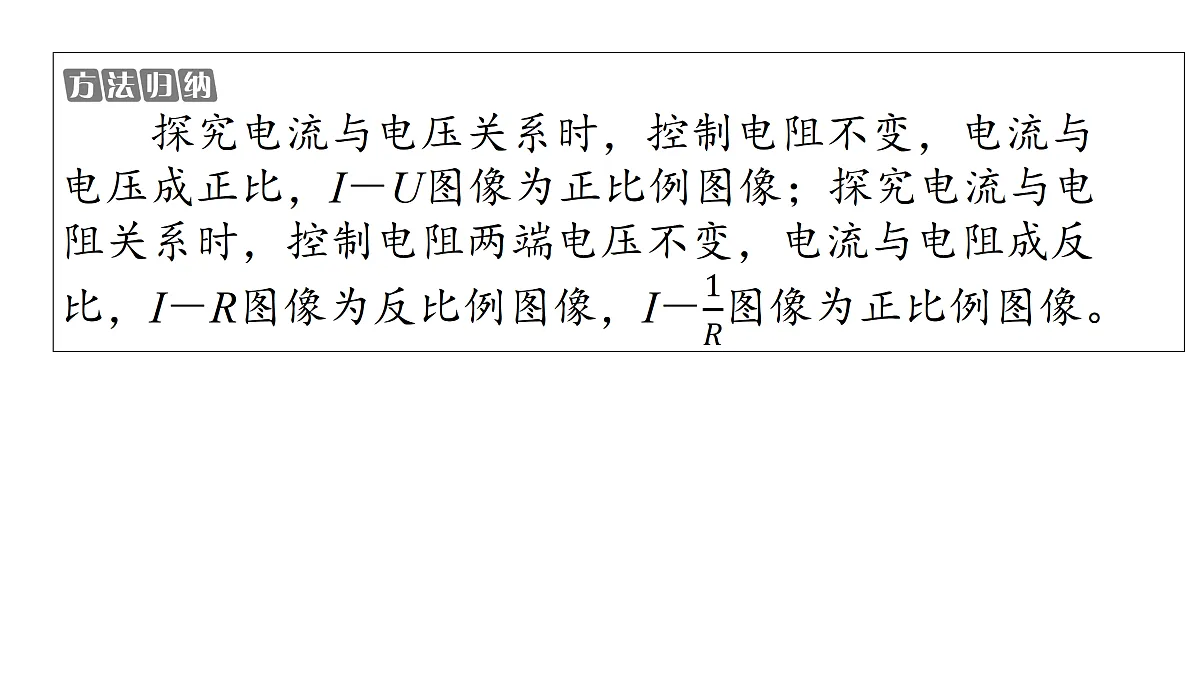

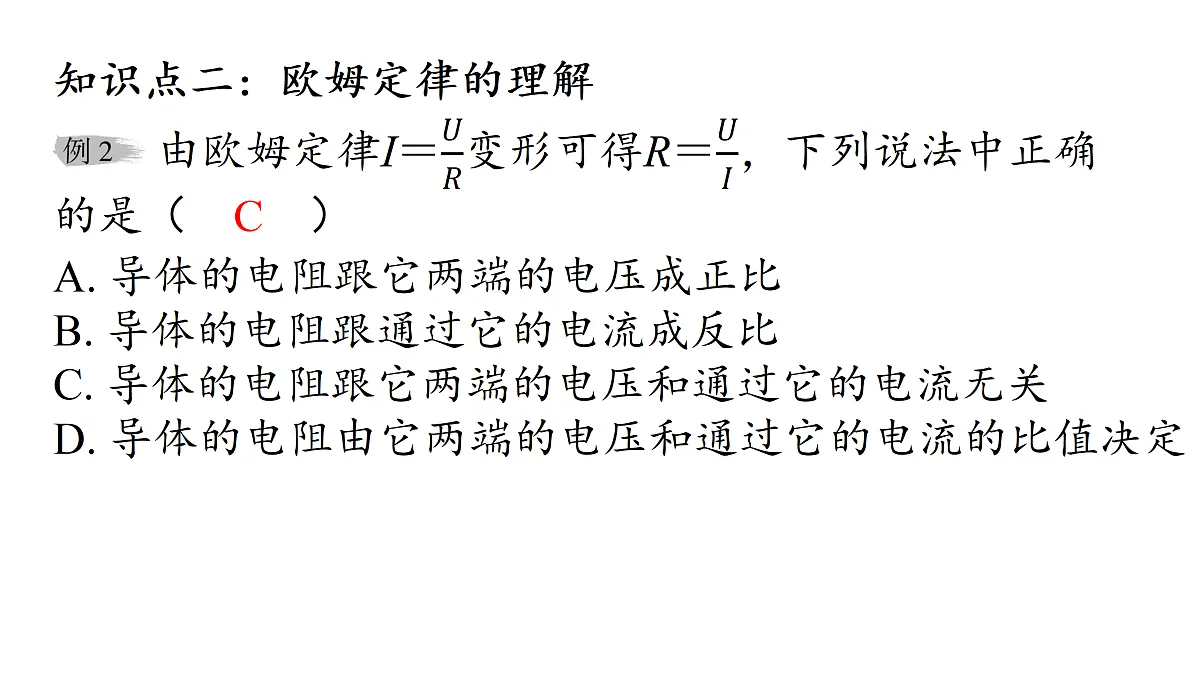

知识点二：欧姆定律的理解
导体电阻可由导体两端的电压与通过导体的电流的比值算出。但需注意，电阻是导体本身的性质，与通过其的电流、其两端电压无关。
1. 如图所示，电源两端电压为3 V，R1＝5 Ω。闭合开关S，电流表的示数为0.1 A，下列说法中正确的是（　B　）
2. （2024·滨州）如图所示，电源电压为3 V，闭合开关S，电流表A1的示数为0.6 A，电流表A2的示数为0.2 A，则通过灯泡L2的电流为 A，灯泡L1的阻值为 Ω。
3. 如图所示电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表的示数为 V，电流表的示数为 A。
4. （2024·福建）探究电流与电压、电阻的关系，器材有电源（恒为4 V）、电压表（0～3 V）、电流表（0～0.6 A）、电阻R（5 Ω、10 Ω、20 Ω）、滑动变阻器（20 Ω　2 A）、开关和若干导线。
（1）用笔画线代替导线将图甲所示的实物电路连接完整。闭合开关前，应在将滑动变阻器滑片移到最 ⁠端，起到 ⁠的作用。
（2）闭合开关，电流表的示数为零，电压表的示数等于电源电压，经检查电表完好，则电路故障可能是 ⁠ ⁠。排除故障后，继续实验。
（3）探究电流与电压的关系，实验数据如表所示，其中第3次实验的电压表示数如图乙所示，为 V。分析数据可得：电阻不变时，电流跟电压成 ⁠。实验中所选的电阻阻值为 Ω。
（4）探究电流与电阻的关系，将5 Ω电阻接入电路，记录电流表的示数为0.3 A；将电阻更换为10 Ω，移动滑片直至电压表的示数为 V，记录电流表的示数；再将电阻更换为20 Ω，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为 ⁠ ⁠。
