沪科版（2024）九年级全册（2024）第二节 探究：电流与电压、电阻的关系教学课件ppt

这是一份沪科版（2024）九年级全册（2024）第二节 探究：电流与电压、电阻的关系教学课件ppt，共11页。PPT课件主要包含了学习目标，提出问题，控制变量法，设计实验，滑动变阻器，电压表电流表，选用定值电阻，实验数据，更换定值电阻，UIR等内容，欢迎下载使用。

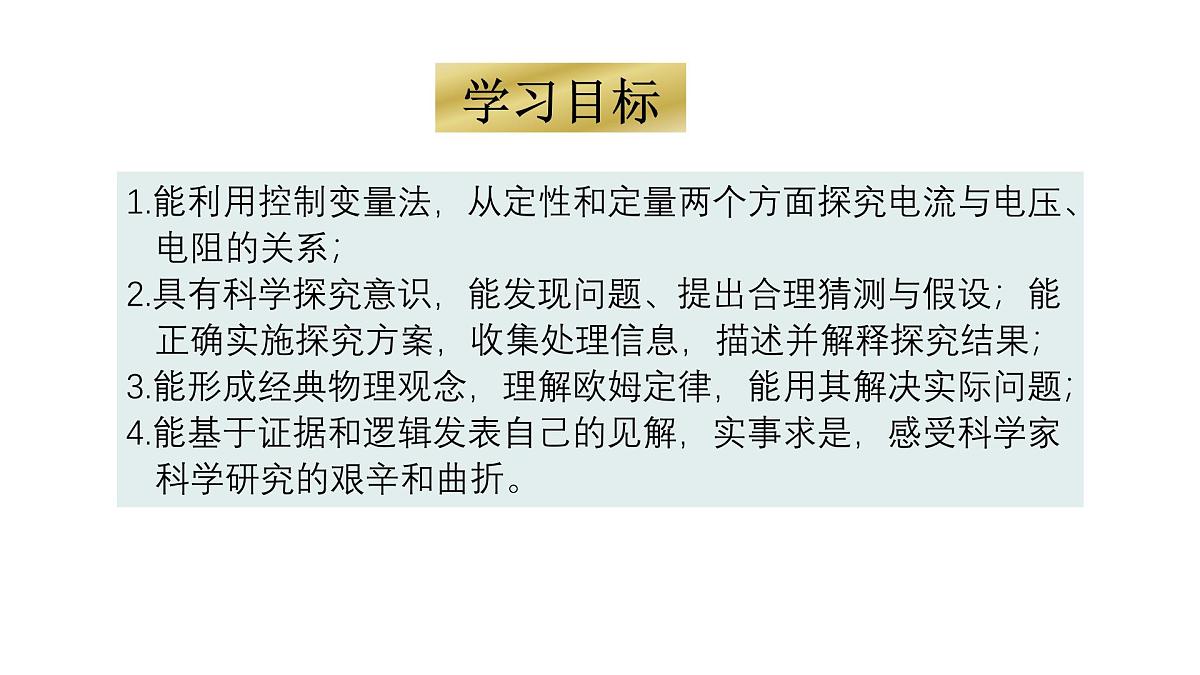

1.能利用控制变量法，从定性和定量两个方面探究电流与电压、 电阻的关系；2.具有科学探究意识，能发现问题、提出合理猜测与假设；能 正确实施探究方案，收集处理信息，描述并解释探究结果；3.能形成经典物理观念，理解欧姆定律，能用其解决实际问题；4.能基于证据和逻辑发表自己的见解，实事求是，感受科学家 科学研究的艰辛和曲折。

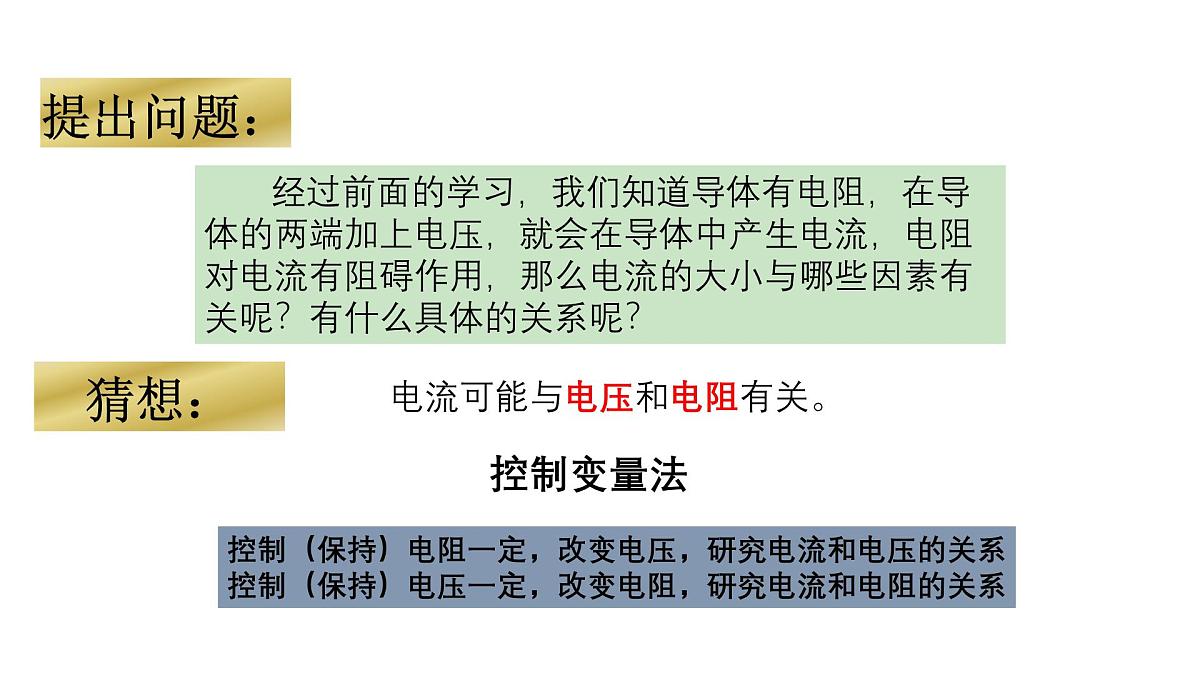

经过前面的学习，我们知道导体有电阻，在导体的两端加上电压，就会在导体中产生电流，电阻对电流有阻碍作用，那么电流的大小与哪些因素有关呢？有什么具体的关系呢？
电流可能与电压和电阻有关。
控制（保持）电阻一定，改变电压，研究电流和电压的关系控制（保持）电压一定，改变电阻，研究电流和电阻的关系

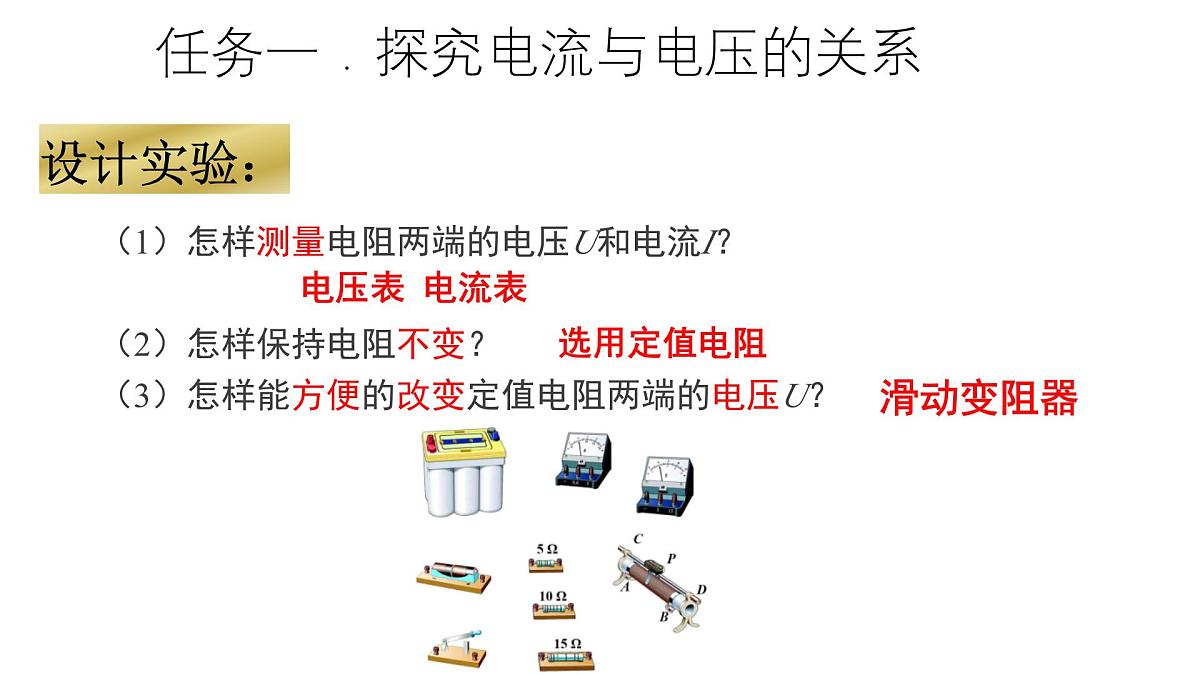

任务一．探究电流与电压的关系

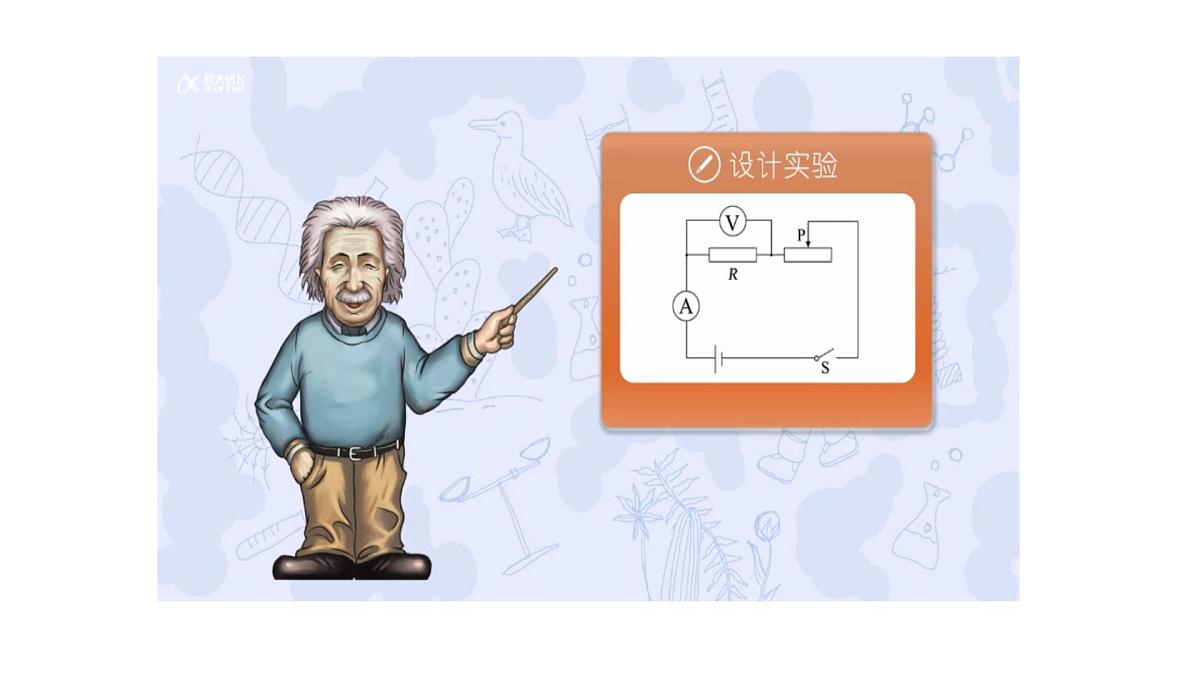

（1）怎样测量电阻两端的电压U和电流I？（2）怎样保持电阻不变？ （3）怎样能方便的改变定值电阻两端的电压U？

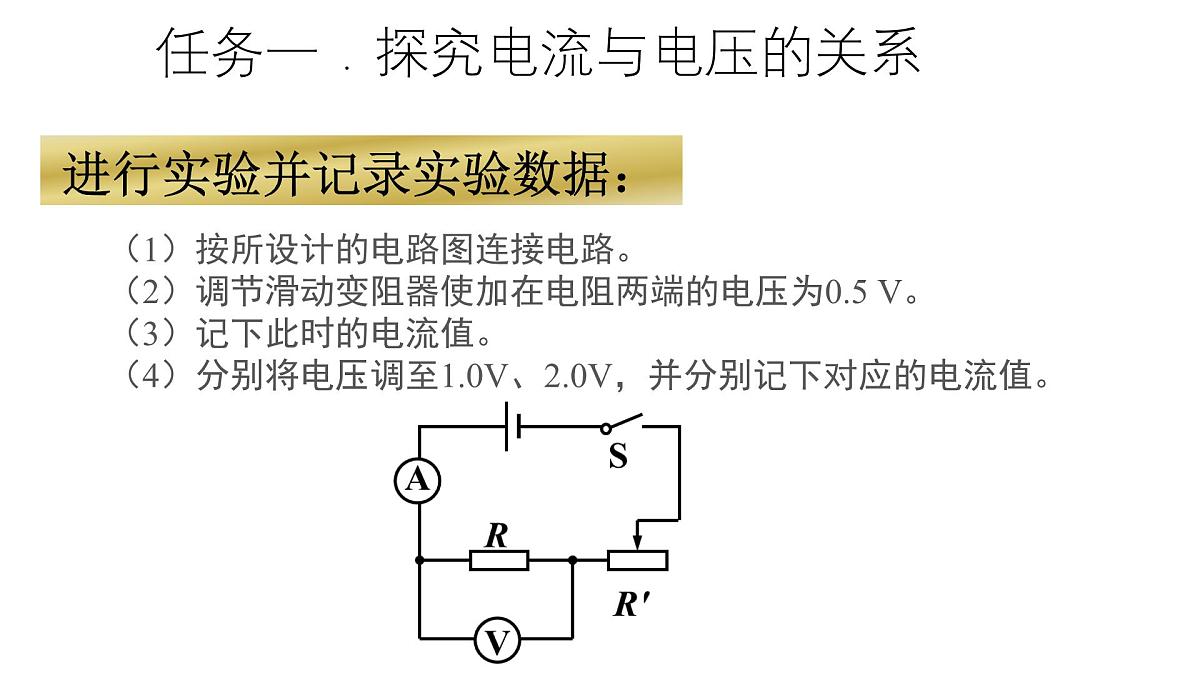

进行实验并记录实验数据：
（1）按所设计的电路图连接电路。（2）调节滑动变阻器使加在电阻两端的电压为0.5 V。（3）记下此时的电流值。（4）分别将电压调至1.0V、2.0V，并分别记下对应的电流值。

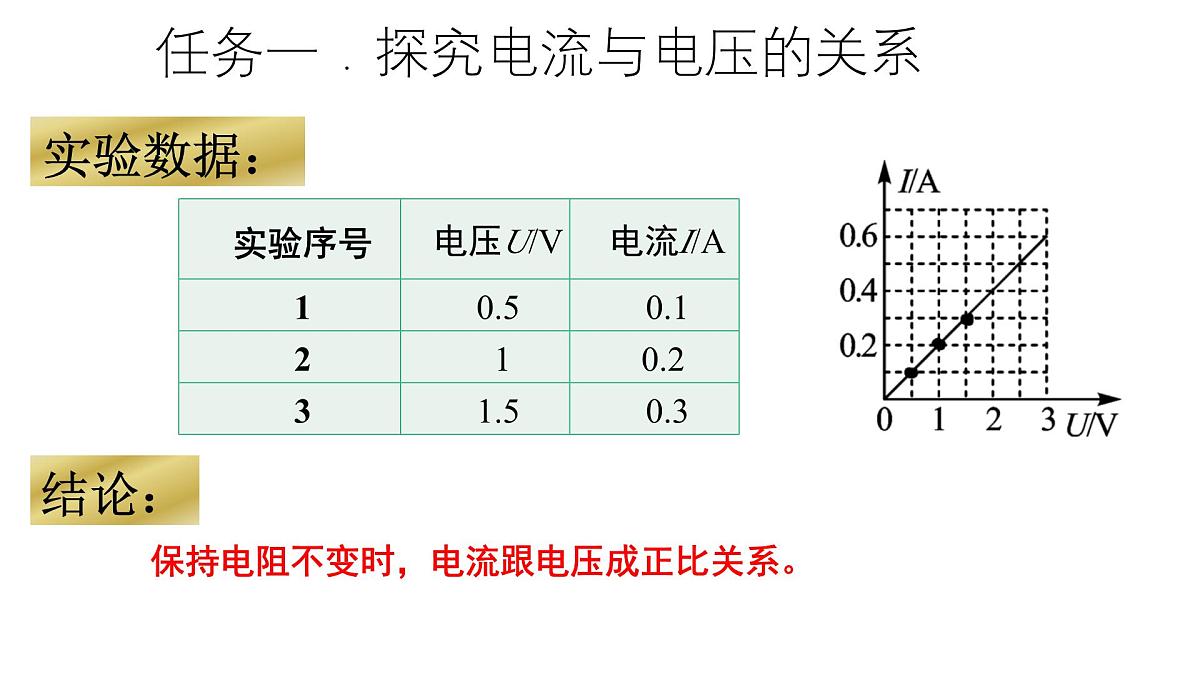

保持电阻不变时，电流跟电压成正比关系。

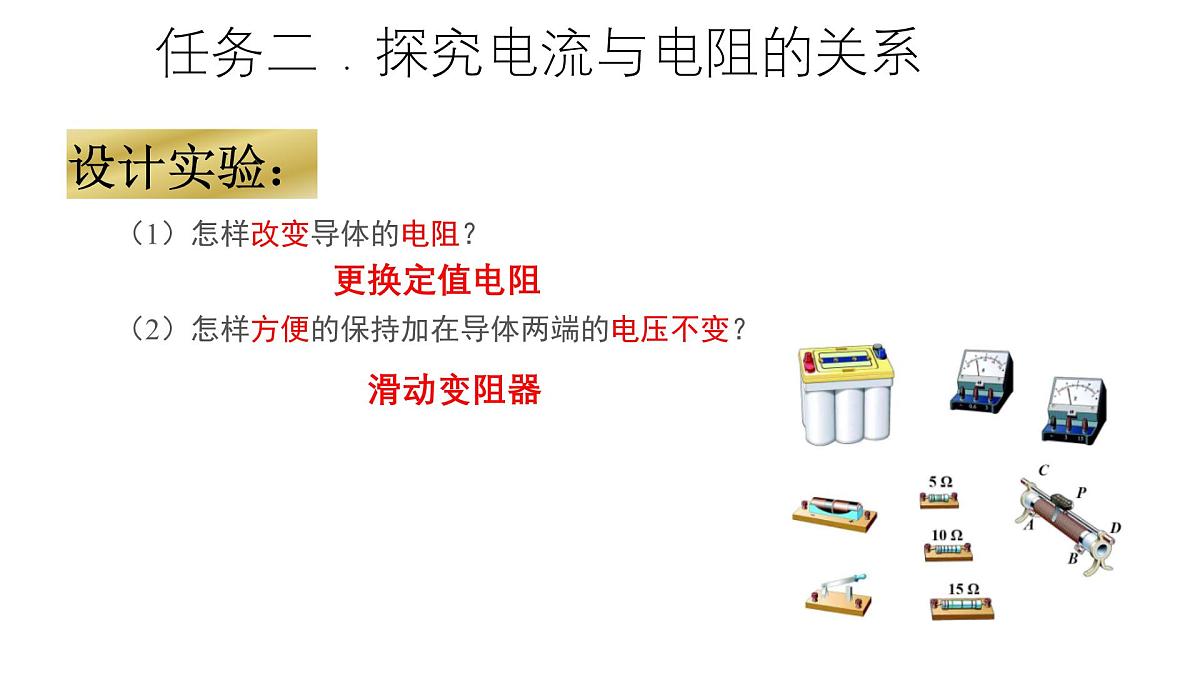

任务二．探究电流与电阻的关系
（1）怎样改变导体的电阻？（2）怎样方便的保持加在导体两端的电压不变？
（1）按所设计的电路图，将阻值为5 Ω的电阻接入电路。（2）调节滑动变阻器使加在电阻两端的电压为定值（2 V）。 （3）记下此时的电流值。（4）分别更换阻值为10 Ω、15 Ω的定值电阻接入电路，且每次更换电阻时均使加在定值电阻两端的电压为定值（2V）。同时分别记下对应的电流值。
保持电压不变时，电流跟电阻成反比关系。
结论： 1.保持电阻不变时，电流跟电压成正比关系2.保持电压不变时，电流跟电阻成反比关系
欧姆定律： 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
1.欧姆定律内容： 一段导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
国际单位：I（A）、U（V）、R（Ω）
判断下列说法的对错（1）同一导体的电阻与加在它两端的电压成正比（ ）（2）同一导体的电阻与它的电流成反比（ ）（3）导体中的电流，跟导体两端的电压成反比，跟导体的电阻成正比（ ）（4）同一导体两端的电压增大，通过它的电流也增大，电压和电流的比值不变。（ ）
（1）电压是产生电流的原因；（2）电阻是导体本身的一种性质，其大小仅由导体的材料、长度、横截面积决定，与加不加电压、通不通电流无关。
例题.一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端时恰能正常发光，求正常发光时通过这盏电灯的电流?
（1）根据题意分析各电路状态下电阻之间的连接方式；
（2）明确已知条件和未知量，并将已知量的数值 在电路图上标明；
（3）根据已知量和未知量选择公式求解； 每一步求解过程必须包括三步：　　 写公式——代入数值和单位——得出结果。（4）欧姆定律中的I、U 和R是指同一段电路中的电流、电压和电阻。应保持同时和同一性，也统称对应性。
为什么电流表不能直接接在电源两端，而电压表可以？
电流表内阻很小，学生用电流表3A档电阻一般为0.1Ω左右，根据欧姆定律，如果电源电压是3V，计算可得电流大约为30A，所以直接接在电源两端会造成电源短路，电流过大，损坏电流表和电源。电压表内阻约3000Ω，电压表直接接在电源两端时，根据欧姆定律计算可得，电流大约为0.001A，因此电压表可以直接接在电源两端。
电流表内阻约为0.1Ω左右，电压表内阻3000Ω左右
二、拓展性作业查阅资料了解欧姆和欧姆定律的建立
一、基础性作业完成课本上的作业
