初中物理北师大版（2024）九年级全册（2024）第一节 认识电路课后练习题

这是一份初中物理北师大版（2024）九年级全册（2024）第一节 认识电路课后练习题，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.关于电路和电流，下列说法正确的是（ ）
A . 电源是在电路中消耗电能的装置
B . 电源外部，电流从正极经过用电器流向负极
C . 电荷移动就能形成电流
D . 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
2.小明将A、B两个不同的金属片分别插入土豆，制成“土豆电池”，如图所示，闭合开关S，发光二极管发光，电压表指针向右偏转。以下关于电路的说法正确的是（ ）
A . 金属片B是电源的正极
B . 若断开开关，A、B两金属片间没有电压
C . “电池”外部，电流的方向是从A金属片经二极管到B金属片
D . 闭合开关S，若发光二极管“正”、“负”极接反，电压表将没有示数
3.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试。连接A和C，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定为同一导线的两端是（ ）
A . BE B . CE C . CF D . AF
4.与所示实物图相对应的电路图是下图中的（ ）
A .
B .
C .
D .
5.为方便黑夜开灯，家中可安装一种带有指示灯的开关，如图（a）所示．这种开关是由一个指示灯和一个开关S构成．将该开关和照明灯连入电路，如图（b）所示．当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光．请根据以上工作特点，对有关电路元件进行判断．（ ）
​
A . 灯L1的电阻比L2大
B . 照明灯的额定电压小于指示灯的额定电压
C . 图（b）电路中的灯L1是照明灯
D . 当开关S断开时，照明灯中没有电流通过

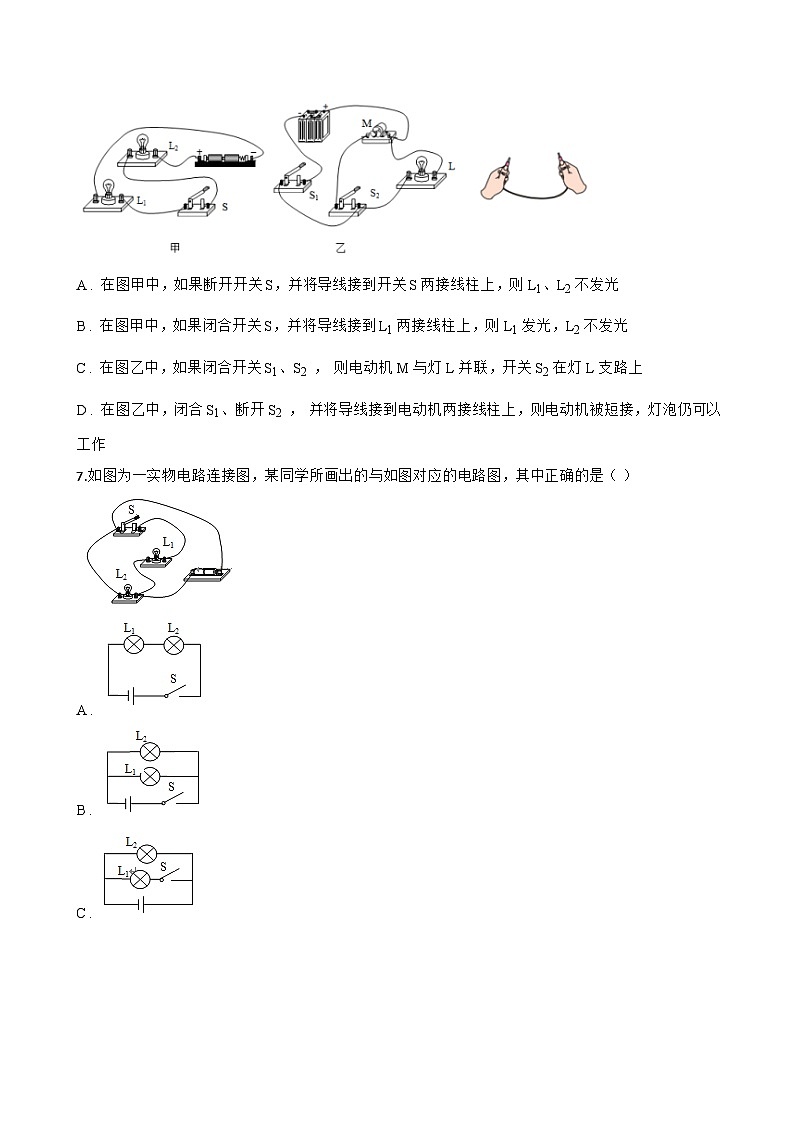

6.在甲、乙两个实物图中，如果闭合两电路中的所有开关，各元件都能正常工作，现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中正确的是（ ）

A . 在图甲中，如果断开开关S，并将导线接到开关S两接线柱上，则L1、L2不发光
B . 在图甲中，如果闭合开关S，并将导线接到L1两接线柱上，则L1发光，L2不发光
C . 在图乙中，如果闭合开关S1、S2 ， 则电动机M与灯L并联，开关S2在灯L支路上
D . 在图乙中，闭合S1、断开S2 ， 并将导线接到电动机两接线柱上，则电动机被短接，灯泡仍可以工作
7.如图为一实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的是（ ）
​
A . ​
B . ​
C . ​
D .
二、多选题
1.下列电路图，对应分析正确的是（ ）
A . 甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变
B . 乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大
C . 丙图中，若先闭合S1 ， 再闭合S2 ， 电压表读数不变、电流表读数变大
D . 丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成
2.对下列图中现象，解释正确的是（ ）

A . 甲图：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒失去了电子
B . 乙图：A中正电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开
C . 丙图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D . 丁图：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷
3.如图，L1、L2都能正常工作，则下列说法正确的是（ ）
​
A . 甲为电流表，乙为电压表
B . 甲乙都为电压表
C . L1、L2并联
D . L1、L2串联
4.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）
A . 用一根导线分别与两个灯泡并联
B . 用一个电流表分别串联在图中的a、b、c三点
C . 用一个电压表分别与两个灯泡并联
D . 用一个小灯泡分别与两个灯泡并联
5.当验电器带有一定量的电荷后，金属箔张开了一个角度．现用一个物体去接触这个验电器的金属小球，现象是金属箔张角变小，下列说法中正确的是（ ）
A . 物体一定不带电
B . 物体可能与验电器带同种电荷
C . 物体可能与验电器带异种电荷
D . 物体一定带电
6.下面是在创建卫生城市集体劳动时小明联想到的一些物理知识，其中正确的是（ ）
A . 擦电风扇时发现叶片下表面有很多灰尘，可能是风扇在转动时与空气摩擦而带静电所吸引的
B . 使用拖把拖地时，拖把相当于一个省力杠杆
C . 擦玻璃时，小明想到隔音玻璃的制作利用了声音不能在真空中传播
D . 疏通下水道的皮搋子使用时，利用了大气压强
7.随着生活水平的提高，扫地机器人逐步进入普通家庭，有先进的传感器系统．如图所示．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，以下关于扫地机器人说法正确的是（ ）
​
A . 机器人利用超声波反射定位能更精准地主动躲避障碍物
B . 机器人的电动机工作是利用了电流的磁效应
C . 机器人自动返回充电时，把电能转化为化学能
D . 依照机器人自身体积尽可能小的设计原则，集成电路的材料可以使用纳米材料制成
三、填空题
1.冬天人们常用一种电热暖手宝，其内部液体通常采用水，这是利用水的比热容大的属性，使保暖时间更长．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是 联起来使用的．
2.如图所示情境粗略却形象地反映了电流和电压、电阻的关系，图中小人 ________ （选填“甲”、乙”或“丙”）可模拟为电流，图中信息还反映出导体的电阻与导体的 ________ 有关。
3.小东将一根实验室中常用的橡胶棒与毛皮摩擦后，立即将该橡胶棒接触验电器A的金属球，发现验电器A的金属箔片张开。再用一根带绝缘柄的金属杆将带电的验电器A和不带电的验电器B连接，发现验电器A的金属箔张角变小，验电器B的金属箔片张开，如图所示。此时验电器A、B都带 ________ 电（选填“正”或“负”）。在金属杆连接验电器A、B的瞬间，通过金属杆的电流方向是 ________ （选填“从A到B”或“从B到A”）。
4.如图所示要使两灯串联，应闭合开关 ________ ；只闭合开关 S1 和 S3 ，两灯 ________ 联；为避免短路，不能同时闭合开关 ________ ．

5.入住宾馆时，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。从物理学的角度分析，房卡的作用相当于电路中的 ________ ，插座 ________ （选填“是”或者“不是”）用电器。
6.为了保护环境，生产电动汽车，当给汽车蓄电池充电时，蓄电池相当于 ________ （选填“用电器”或“电源”）；汽车各转向灯能独立工作，则它们工作时是 ________ 联的。
四、实验探究题
1.在伏安法测电阻实验中，请你根据电表指针偏转情况，推断出现这种现象的可能原因.
（1） 闭合开关前，发现电流表指针如图甲所示，原因可能是 ________ .
（2） 电路接通后，移动滑动变阻器的滑片至阻值最小处，发现电流表指针如图乙所示，原因可能是 ________ .
（3） 电路接通前，滑动变阻器滑片移到阻值最大位置，用开关试触，发现电压表示数如图丙所示，原因可能是 ________ .
（4） 闭合开关后，发现电压表示数如图丁所示，产生该现象的原因可能是 ________ .
2.小萱和小凯先后进行“连接串联电路”和“连接并联电路”两个实验，实验如图所示。
（1） 按照图甲连接好电路后闭合开关S，小萱发现 L1、 L2两只灯泡都不亮，他们用手按一下灯泡 L1 ， 两灯均不亮，再按一下灯泡 L2 ， 两灯都亮，松开手两灯又不亮，则故障可能是________；
A . L1灯丝断了
B . L2灯丝断了
C . L1短路
D . L2与灯座接触不良
（2） 排除故障后，小萱闭合开关发现 L1、 L2都发光时，取下其中一个灯泡，可观察到另一灯泡不亮的现象，说明了串联电路中各用电器 ________ （选填“互相影响”或“互不影响”）；
（3） 小凯连接了如图乙所示电路，闭合开关前小萱检查电路，发现电路存在 ________ （选填“开路”或“短路”）现象；
（4） 小凯在连接并联电路时，当他把最后一根导线连好时，两灯泡就发光了，则小凯的操作存在的问题是 ________ 。
五、计算题
1.某汽油储油罐的缺油提示器的工作原理如图所示：油罐中轻弹簧的上端固定在顶部，下端与一底面积为100cm 2的长方体浮块相连，浮块内有水平放置的磁铁。仅当浮块处于图中虚线位置时，固定在油罐侧壁处的开关S才能闭合，缺油指示灯L熄灭：当浮块低于虚线位置时，开关S断开，缺油指示灯L发光。
（1） 请用笔画线代替导线将指示灯L接入电路；
（2） 当储油罐内汽油量充足时，浮块应处于图中 ________ （选填“虚线位置”、“虚线位置上方”或“虚线位置下方”）；
（3） 当向油罐内缓慢加汽油使浮块上升至图中储油罐虚线位置时，弹簧长度h=34cm；已知弹簧原长为30cm弹簧长度每增加1cm，弹力增加1N；浮块（含磁铁）的质量为1.8kg，g取10N/kg，ρ 汽油=0.7g/cm 3。
①求此时浮块受到的浮力 ________ ；
②求该浮块的体积 ________ ；
③缺油指示灯刚熄灭时，浮块下表面到罐底高度40cm，求此时罐底受到油的压强 ________ 。
2.如图甲所示，电源电压保持不变，定值电阻 R1=10Ω ， R2=5Ω。滑动变阻器 R3的规格为“30Ω 2.5A”。电流表均选用0~3A的量程，电压表选用0~15V的量程。闭合全部开关，电流表A 1的示数如图乙所示。求：
（1）电源电压；
（2）闭合全部开关，在保证电路安全的情况下，变阻器接入电路阻值范围；
（3）只闭合开关S，电压表示数为4V，电流表A2的示数是多少？

3.实验器材如图所示：一个电源，L1、L2两个完全相同的灯泡，A1、A2两个电流表，一个开关，若干条导线．请你设计一个电路，要求：两个灯泡L1、L2并联；两个电流表接入电路，且A1的示数大于A2的示数．
（1） 请在方框内画出你设计的电路图．
（2） 按照你设计的电路图，将图中电路元件连接起来．
六、综合题
1.在一次实践活动中，小楷对常用的手机充电器，又称“电源适配器”（如图甲），进行了探究。首先，小楷通过查阅资料了解到手机充电器的作用是将高压交流电变为低压直流电，通常是将220V的输入电压降到10V左右输出，再通过充电线给手机充电。

（1）小楷结合日常使用的情况，对手机充电器的设计和使用有如下一些理解，你认为其中不正确的是；
A．插在插座上手机充电器不给手机充电时，其内部也会有微电流通过，此时的充电器相当于一个用电器
B．为手机充电完成后，应该及时取下充电器，长时间不拔充电器可能会造成短路或过热，从而引发火灾
C．手机充电器有快充和慢充，快充充电器给同一耗完电的手机充满电所用时间更短，主要是其电能转化效率更高
D．手机充电器通常插在两孔插座上使用，是因为输出电压低于人体安全电压，该电压通常不会对人体造成伤害
（2）接着，小楷观察了手机充电器上的参数，如图乙所示，该充电器最大输出功率为；为了验证该充电器在给手机充电时是否能达到最大功率，小楷查看了手机电池的最大容量，还需要测量的物理量是。
（3）小楷还发现在充电器的使用中，手机耗完电后将电充满需要的时间会越来越长，于是他思考影响充电器给手机充电快慢的因素，提出了以下猜想，你认为其中不合理的是。
A．手机充电时的电流频率
B．手机内电池的老化程度
C．手机充电时的环境温度
D．手机充电线的型号规格
2.一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了串小彩灯，按下列步骤进行实验探究：把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光，根据上述实验现象可知每盏小彩灯间是以 ________ 方式连接的，当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 ________ A；
（1）如图甲所示，一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示，R上有一层绝缘物质；当灯丝断开后，电加在细金属丝R上使绝缘物质被击穿，形成 ________ （选填“通路”或“断路”），电流通过R，这样其余彩灯仍能发光；
（2）有的彩灯能闪烁是因为电路里串联了一只“跳泡”，它会使电路不断通断，引起电路一会灭一会亮，如图丙所示，“跳泡”内有一根双金属片，就是我们看见弯曲的那根，此时“跳泡”两个接线引脚无法通过双金属片导通。“跳泡”内充有氖气，虽然导电效果比双金属片差得多，但接电后能发光发热，引起“跳泡”内的双金属片受热形变，从而接通两个接线引脚。由于双金属片接通后氖泡中的氖气不再导电发光发热，温度迅速下降，双金属片恢复原状，如此循环工作，分析图丁所示的四个图，表示“跳泡”通电工作情况选项的是 ________ 。
A.①②③正确 B.①②④正确
C.②③④正确 D.②③正确
3.在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢?实验小组进行了模拟设计。
（1） 设计呼叫电路时，下列因素中，不需要考虑的是（ ）。
A . 护士工作很忙，要用多种信号提醒
B . 能够确定呼叫发出的位置
C . 呼叫信号强弱合适
D . 值班室是否有护士值班
（2） 当一个病房有三张病床时，小杨同学设计的电路如图1所示，小张同学设计的电路如图2所示。对比这两个电路，图2电路的优点是 ________ 。
（3） 如图3所示的是一个封闭的电路盒，盒上有两个灯泡，红色、绿色各一个，还有三个开关，分别是 S1、 S2、S3,为了在不打开盒子的情况下探究盒内的电路结构，小王做了多次实验并将实验结果填入下表。
①根据以上实验结果可以初步判断两灯的连接方式是 ________ (选填“串联”或“并联”)。
（4） 请在虚线框内画出盒内的电路图(注意标明元件符号，两灯用 L红、Lk表示，开关用 S1、S2、S3表示)。
闭合的开关
S1
S2
S3
S1、S2
S2、S3
S1、S3
S1、S2、S3
灯的发光情况
红灯
不亮
不亮
不亮
亮
不亮
不亮
亮
绿灯
不亮
不亮
不亮
不亮
亮
不亮
亮
