初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后作业题

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后作业题，共10页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。

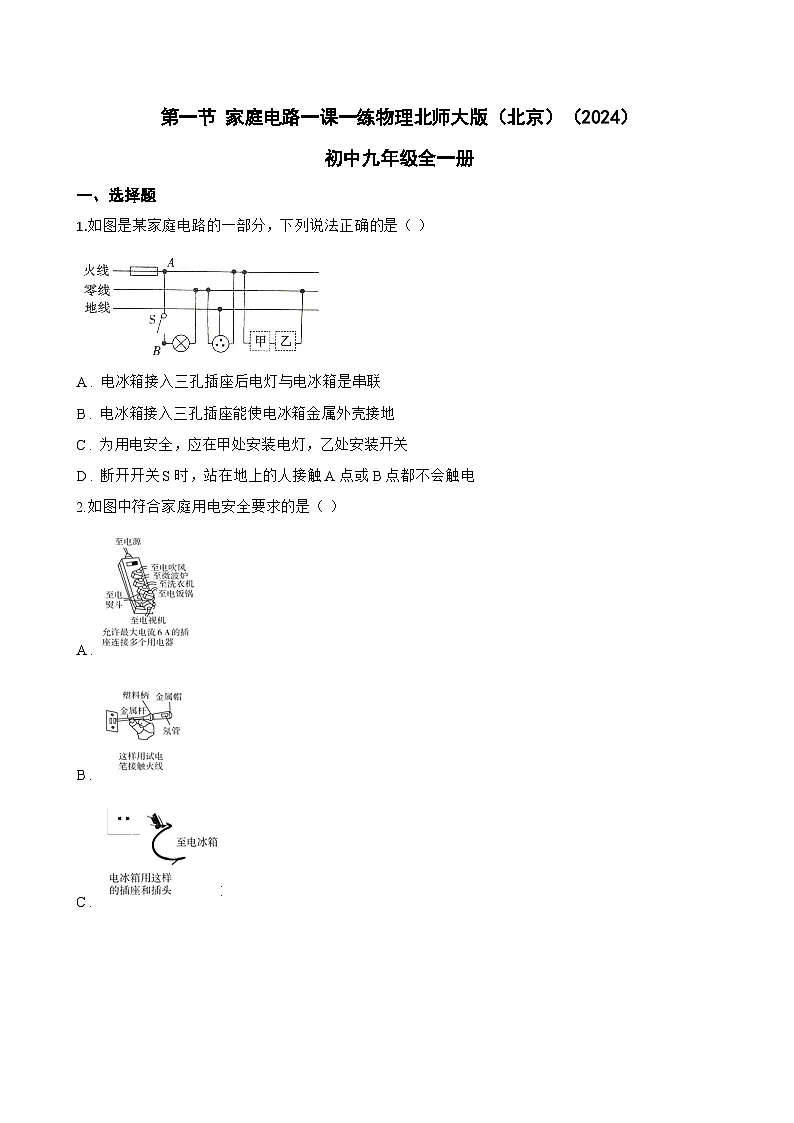

1.如图是某家庭电路的一部分，下列说法正确的是（ ）
A . 电冰箱接入三孔插座后电灯与电冰箱是串联
B . 电冰箱接入三孔插座能使电冰箱金属外壳接地
C . 为用电安全，应在甲处安装电灯，乙处安装开关
D . 断开开关S时，站在地上的人接触A点或B点都不会触电
2.如图中符合家庭用电安全要求的是（ ）
A .
B .
C .
D .

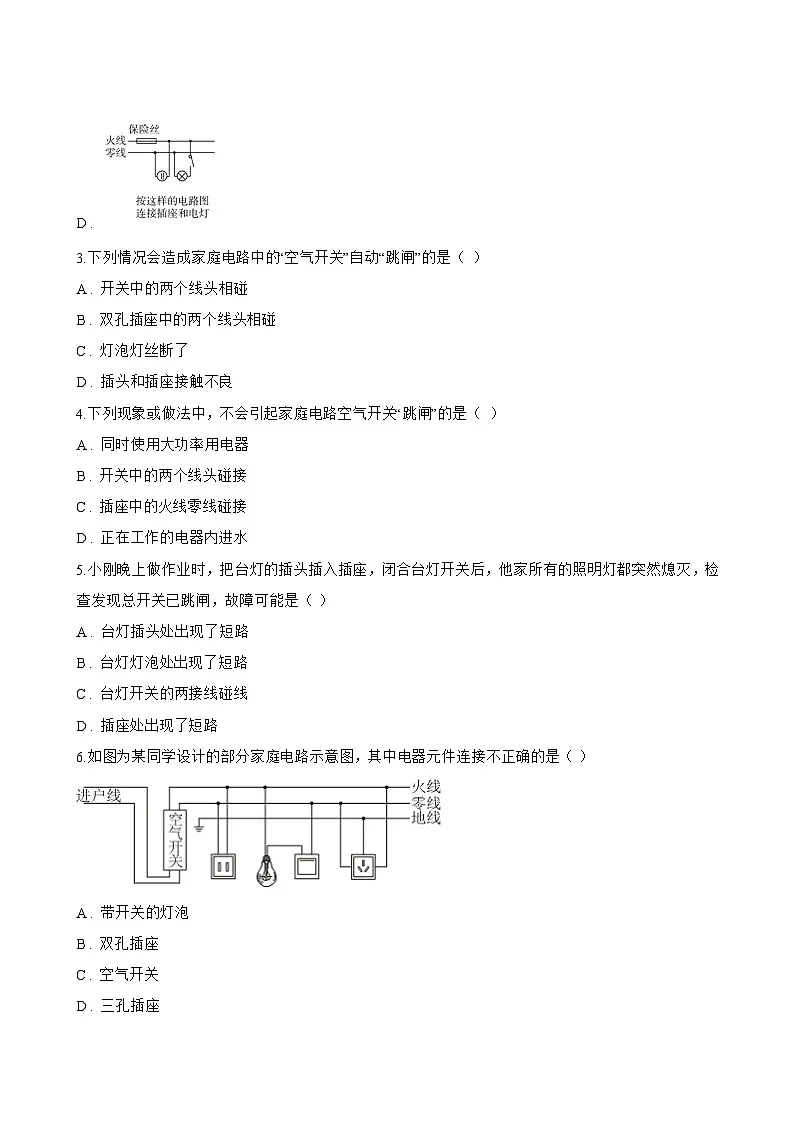

3.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（ ）
A . 开关中的两个线头相碰
B . 双孔插座中的两个线头相碰
C . 灯泡灯丝断了
D . 插头和插座接触不良
4.下列现象或做法中，不会引起家庭电路空气开关“跳闸”的是（ ）
A . 同时使用大功率用电器
B . 开关中的两个线头碰接
C . 插座中的火线零线碰接
D . 正在工作的电器内进水
5.小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（ ）
A . 台灯插头处出现了短路
B . 台灯灯泡处出现了短路
C . 台灯开关的两接线碰线
D . 插座处出现了短路
6.如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（ ）
A . 带开关的灯泡
B . 双孔插座
C . 空气开关
D . 三孔插座

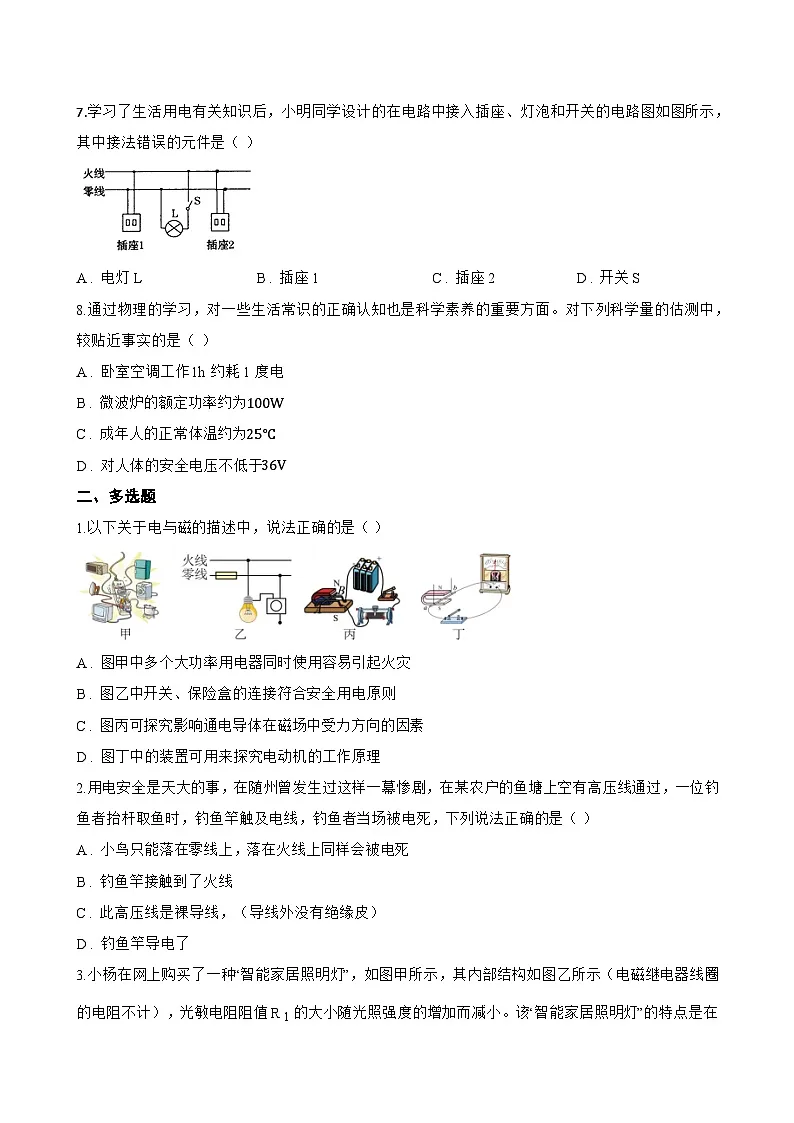

7.学习了生活用电有关知识后，小明同学设计的在电路中接入插座、灯泡和开关的电路图如图所示，其中接法错误的元件是（ ）
A . 电灯L B . 插座1 C . 插座2 D . 开关S
8.通过物理的学习，对一些生活常识的正确认知也是科学素养的重要方面。对下列科学量的估测中，较贴近事实的是（ ）
A . 卧室空调工作1h约耗1度电
B . 微波炉的额定功率约为100W
C . 成年人的正常体温约为25℃
D . 对人体的安全电压不低于36V
二、多选题
1.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
2.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
3.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
4.如图所示为某家庭卫生间电路电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是（ ）
A . 若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B . 断开S1、S2 ， 再用测电笔检测三孔插座的左右两孔，氖管都发光
C . 只断开S1 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
D . 若再取用一个相同的灯泡接到零线的熔丝的位置，开关 S2断开后，两灯泡均不能正常发光
5.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
6.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
7.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
8.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
三、填空题
1.2015•雅安）家庭电路中，电冰箱、洗衣机等家用电器的电源插座都用三孔插座，为了安全用电，三脚插头的接地脚应与用电器的 ________ 相连．
2.为安全用电，家庭电路中的空气开关应装在 ________ 线上；空气开关“跳闸”后，受它控制的电路处于 ________ （选填“短路”“断路”或“通路”）状态；验电笔 ________ （选填“能”或“不能”）区分零线与接地线。
3.居民宅大多安装了空气开关，其原理如图。它的作用是，当电路中电流 ________ 时，可以自动切断电路，起到保护作用。此装置通过如图中箭头方向的电流时，电磁铁P左端是 ________ 极。

4.哪些图所示情况不会发生触电事故： ________
5.周末，小明在家看电视时感到口渴，于是他想用“热得快”烧水，结果刚刚把“热得快”的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是 ________ （选填“插座”或“插头”）短路．家用电器：电饭锅、洗衣机、电冰箱、电风扇中利用电流热效应工作的是 ________ ．
6.某同学家中有一台电冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 ________ 连接；正常工作时的电流分别是1.7A，200mA、1.3A、1.18A和450mA，如果干路中的电流不允许超过5A，那么这些用电器 ________ （填“能”或“不能”）同时工作；工作时，它们两端的电压都 ________ （选填“相等”、“不相等”、“不能判断”）。
7.随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解，充电桩输出电压的范围是300-600V，峰值功率高达500kW。如图所示，充电站内各充电桩是 ________ （选填“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的 ________ ；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 ________ 线；若充电桩起火， ________ 用水灭火。
8.引起电路中的电流超过规定值的原因，可能是电路连接用电器总功率过大，也可能发生了 ________ ．避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接 ________ ．
四、综合题
1.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
2.空调扇是一种全新概念的风扇，兼具送风、制冷、取暖和净化空气、加湿等多功能于一身，以水为介质，可送出低于室温的冷风，也可送出温暖湿润的风。如图甲，在空调扇内部比传统风扇增加了冰盒、水盒，通过强力水泵的抽取，水分被输送到超强吸水纤维蒸发器中，在这里原本干热的空气就变得湿润凉爽了。
（1）某同学在研究了空调扇的结构图与说明书后，得出下列结论，其中不合理的是 ________ ；
A．说明书提示“请勿用湿手触碰开关”，是为了防止触电事故的发生
B．说明书提示“若机体出现异常高温需立即切断电源”，是为了防止电热损坏用电器
C．空调扇正常工作时，电动机线圈的热功率为66W
D．空调扇功率不大且外壳由塑料制成，因此可以使用两孔插座
（2）图乙是空调扇的简化电路，当接通电源时，指示灯L亮，空调扇处于待机状态，再闭合S，空调扇正常运转时，测出通过电动机支路的电流为250mA，待机状态下电路的功率为 ________ ；
（3）该同学通过下列步骤测量空调扇的实际功率：
A．关闭家里所有用电器，观察电能表读数为3718.5千瓦时；
B．打开空调扇，使其单独工作2h后关闭，此时电能表读数为3718.7千瓦时；
C．根据相关数据，可计算出空调扇的实际功率为 ________ W；
（4）空调扇底座安装了万向轮，方便移动，但在其他设计上存在缺陷，请写成一条： ________ 。
3.寒冷的冬天，孝顺的小茜用自己平时积攒的零花钱给住在偏远农村的奶奶买了一个“暖手宝”，铭牌如表中所示，请回答下列问题：
​
（1） 该“暖手宝”正常工作时的电流和电阻各是多少？
（2） 该“暖手宝”正常工作5分钟产生的热是多少？
（3） 在奶奶家，到晚上用电高峰小茜再次给“暖手宝”加热时，发现加热时间明显比白天长．聪明的小茜知道这是因为电压降低了的缘故，于是专门进行了一番测量：她关掉其它用电器，单独给这个“暖手宝”通电6分钟，观察到家里的电能表（如图所示）转盘转了44转．请你帮小茜计算出这时她奶奶家实际电压是多少？（不考虑温度对电阻的影响）
4.如图甲是传统电热水壶的工作原理图，它是通过底部的加热丝对底盘进行加热，再传导到壶内的水，使其逐渐升温，最终沸腾。当水沸腾时，所产生的水蒸气会使蒸气感温元件的双金属片产生变形，这种变形通过杠杆原理推动电源开关断电，从而实现了自动断电的功能。这个断电机制是不可自行复位的，因此一旦水沸腾，电热水壶将不再继续加热。
（1） 以下关于传统电热水壶的说法，错误的是（ ）；
A . 传统电热水壶主要利用电流的磁效应工作
B . 传统电热水壶加热效率一般高于燃气灶烧水
C . 指示灯出现故障时，传统电热水壶也可能工作，所以人离开时应该断开电源
D . 防干烧开关和蒸汽开关起到了双重保护作用，可以防止传统电热水壶由于温度过高而损坏
（2） 该传统电热水壶烧开一壶水用时8min，消耗0.1度电，则它的功率和家用电器中的很接近 ________ ；（选填“电热毯”、“电冰箱”或“微波炉”）
（3） 如图乙是市面上一款智能恒温调奶器控制面板，该调奶器宣称除具有加热、解冻、消毒、除氯功能外，还有40℃恒温功能。丙图为简化电路，其中 R1、 R2为加热电阻， R0为定值保护电阻。R为温敏电阻，其阻值随温度升高而增加，且在40℃时，电磁继电器刚好将衔铁吸引，工作一段时间后再断开。小明和爸爸对该电路能否真正实现温度精确保持在40℃不变的功能有不同的意见，你的判断及理由是（ ）；
A . 可以实现，因为温敏电阻可以控制温度不变
B . 可以实现，因为衔铁吸下后功率增大，温度不会再下降
C . 不能实现，因为缺少一个到达一定温度自动断开的开关
D . 不能实现，因为40℃时衔铁吸下，电路处于加热状态，温度会升高一些
（4） 小明购买如图乙所示恒温调奶器后利用家庭电工仪器和爸爸一起研究，发现该恒温调奶器加热时额定电压为220V，额定功率为600W， R1、 R2阻值相同。小明仅选用煮沸和保温挡位工作，发现该调奶器连续工作8h，保温时间与加热时间的比值为15∶1，若小明家目前电费为每度电0.5元，则该调奶器这8h工作需要元电费 ________ 。
项目
参数
项目
参数
额定电压
220V
水箱容量
1L
额定功率
66W
蒸发量
0.5L/h
空机质量
7.5kg
电源线长度
0.8m
产品名称
暖手宝
产品货号
QB32
额定功率
440W
额定电压
220V
通电储热
5～8分钟
电源线长
约80cm
暖手宝直径
约220mm
