物理九年级全册（2024）第四节 家庭电路习题

这是一份物理九年级全册（2024）第四节 家庭电路习题，共10页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。

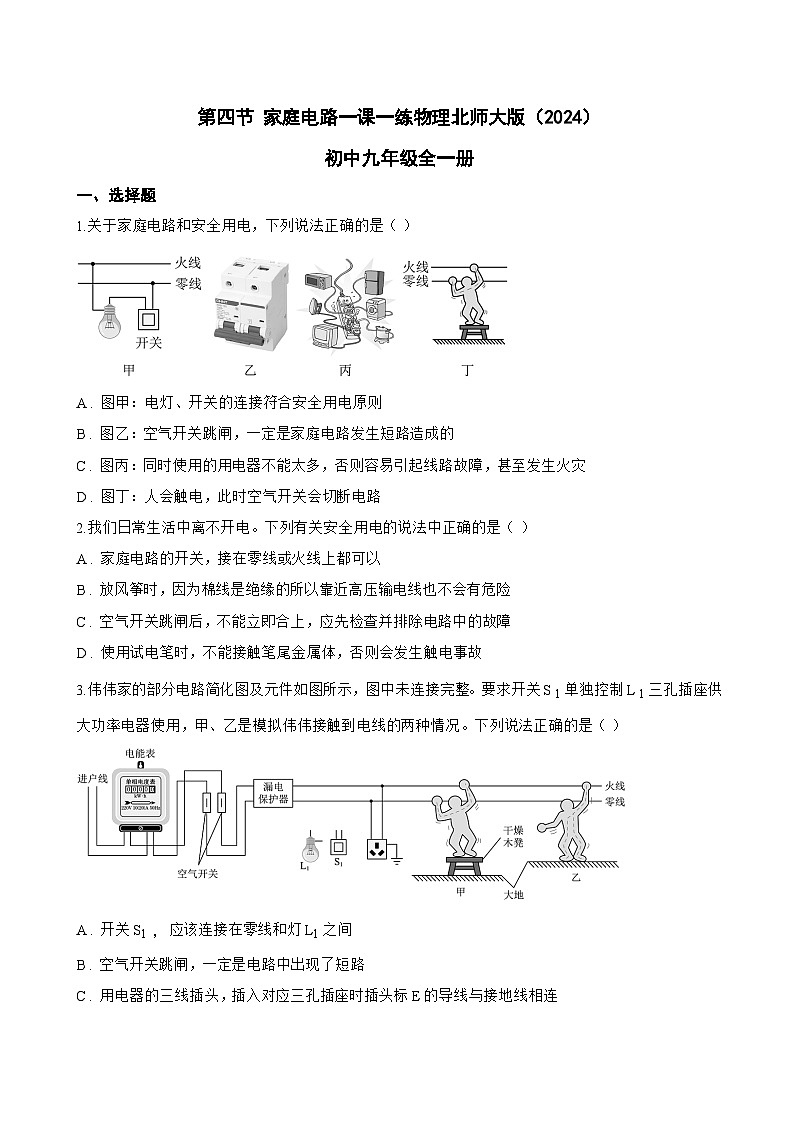

1.关于家庭电路和安全用电，下列说法正确的是（ ）
A . 图甲：电灯、开关的连接符合安全用电原则
B . 图乙：空气开关跳闸，一定是家庭电路发生短路造成的
C . 图丙：同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾
D . 图丁：人会触电，此时空气开关会切断电路
2.我们日常生活中离不开电。下列有关安全用电的说法中正确的是（ ）
A . 家庭电路的开关，接在零线或火线上都可以
B . 放风筝时，因为棉线是绝缘的所以靠近高压输电线也不会有危险
C . 空气开关跳闸后，不能立即合上，应先检查并排除电路中的故障
D . 使用试电笔时，不能接触笔尾金属体，否则会发生触电事故
3.伟伟家的部分电路简化图及元件如图所示，图中未连接完整。要求开关S 1单独控制L 1三孔插座供大功率电器使用，甲、乙是模拟伟伟接触到电线的两种情况。下列说法正确的是（ ）
A . 开关S1 ， 应该连接在零线和灯L1之间
B . 空气开关跳闸，一定是电路中出现了短路
C . 用电器的三线插头，插入对应三孔插座时插头标E的导线与接地线相连
D . 甲、乙两种情况伟伟都会触电，漏电保护器会马上切断电流

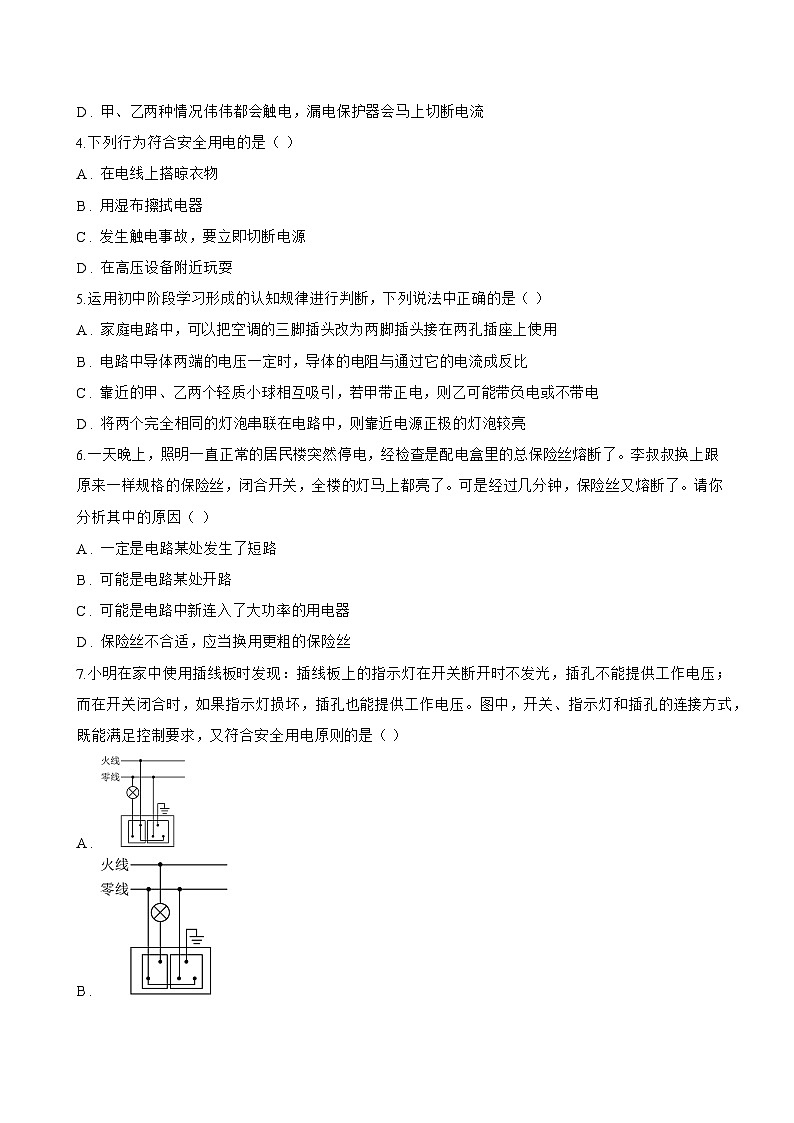

4.下列行为符合安全用电的是（ ）
A . 在电线上搭晾衣物
B . 用湿布擦拭电器
C . 发生触电事故，要立即切断电源
D . 在高压设备附近玩耍
5.运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A . 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B . 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比
C . 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电
D . 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮
6.一天晚上，照明一直正常的居民楼突然停电，经检查是配电盒里的总保险丝熔断了。李叔叔换上跟原来一样规格的保险丝，闭合开关，全楼的灯马上都亮了。可是经过几分钟，保险丝又熔断了。请你分析其中的原因（ ）
A . 一定是电路某处发生了短路
B . 可能是电路某处开路
C . 可能是电路中新连入了大功率的用电器
D . 保险丝不合适，应当换用更粗的保险丝
7.小明在家中使用插线板时发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时，如果指示灯损坏，插孔也能提供工作电压。图中，开关、指示灯和插孔的连接方式，既能满足控制要求，又符合安全用电原则的是（ ）
A .
B .
C .
D .

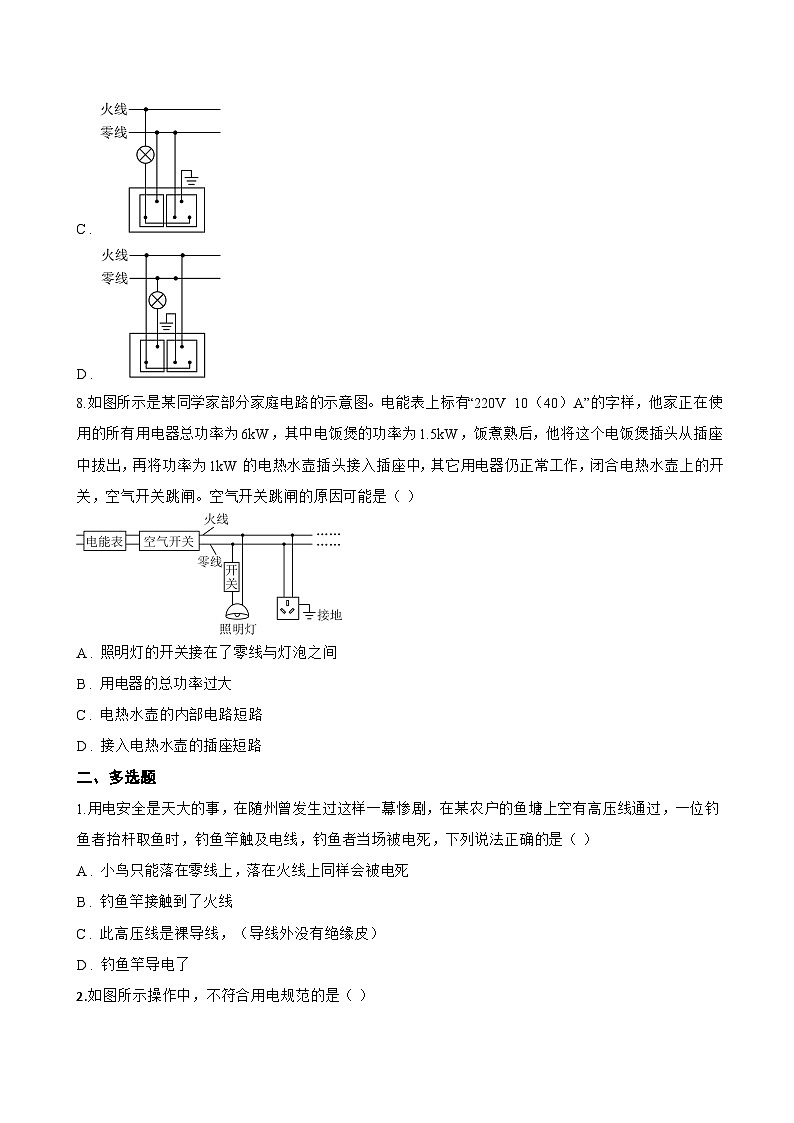

8.如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A . 照明灯的开关接在了零线与灯泡之间
B . 用电器的总功率过大
C . 电热水壶的内部电路短路
D . 接入电热水壶的插座短路
二、多选题
1.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
2.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
3.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
4.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
5.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
6.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
7.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
8.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
三、填空题
1.小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 ________ 点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过 ________ W。
2.在变电站旁常常立有如图所示的警示牌，样做的目的主要是提醒人们不能靠近高压带电体，从面避免发生 ________ 触电．
3.甘谷县冀城广场普通照明电路的电压是 ________ V
4.发生触电事故时，不能直接去碰触电的人，应当先 ________ ．家庭电路中各用电器之间应 ________ 连接．
5.当电路中 ________ （选填“电流”或“电阻”）过大时，空气开关自动断开，切断电路，俗称“跳闸”。试电笔 ________ （选填“能”或“不能”）区分火线与零线。
四、综合题
1.小明对家里的一款电热水器进行探究，其中一些参数如下表所示。
（1） 电热水器正常工作，将水加热到适当温度，导线却不怎么发热，原因可能是______；
A . 导线的绝热皮隔热
B . 电流通过导线不产生热量
C . 导线的电阻比电热丝阻值小
D . 通过导线的电流小于通过电热丝的电流
（2） 当电热器功率为2000W时，若要求将40L、初温30℃的水加热到70℃需要的时间，除了需要水的相关物理量外，还需要的物理量是该热水器的 ________ ；
（3） 如图为该电加热器的简化电路图， R1、 R2、 R3是阻值不变的电热丝，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。转动旋钮使S与 ________ 两个触点接通时电热器为2000W的挡位；（选填“ ab”、“ bc”或“ cd”）
（4） 小明认真阅读了使用说明书，对其中一些重要事项作了分析，其中分析不合理的是______。
A . “不能用湿手去拔电热水器插头”，因为湿手容易引起触电事故
B . “电热水器不能与多个大功率用电器同时使用”，是为防止电路中电流过大
C . “接入电压要与本机额定电压相符合”，因为热水器只有在额定电压时才能工作
D . “使用时插头要充分插入插座”，插头外露可能会使人触电，不安全
2.空调扇是一种全新概念的风扇，兼具送风、制冷、取暖和净化空气、加湿等多功能于一身，以水为介质，可送出低于室温的冷风，也可送出温暖湿润的风。如图甲，在空调扇内部比传统风扇增加了冰盒、水盒，通过强力水泵的抽取，水分被输送到超强吸水纤维蒸发器中，在这里原本干热的空气就变得湿润凉爽了。
（1）某同学在研究了空调扇的结构图与说明书后，得出下列结论，其中不合理的是 ________ ；
A．说明书提示“请勿用湿手触碰开关”，是为了防止触电事故的发生
B．说明书提示“若机体出现异常高温需立即切断电源”，是为了防止电热损坏用电器
C．空调扇正常工作时，电动机线圈的热功率为66W
D．空调扇功率不大且外壳由塑料制成，因此可以使用两孔插座
（2）图乙是空调扇的简化电路，当接通电源时，指示灯L亮，空调扇处于待机状态，再闭合S，空调扇正常运转时，测出通过电动机支路的电流为250mA，待机状态下电路的功率为 ________ ；
（3）该同学通过下列步骤测量空调扇的实际功率：
A．关闭家里所有用电器，观察电能表读数为3718.5千瓦时；
B．打开空调扇，使其单独工作2h后关闭，此时电能表读数为3718.7千瓦时；
C．根据相关数据，可计算出空调扇的实际功率为 ________ W；
（4）空调扇底座安装了万向轮，方便移动，但在其他设计上存在缺陷，请写成一条： ________ 。
3.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
额定功率/W
1500
2000
2500
额定电压/V
220
额定频率/Hz
50
加热温度范围/℃
5~70
最大容量/L
50
项目
参数
项目
参数
额定电压
220V
水箱容量
1L
额定功率
66W
蒸发量
0.5L/h
空机质量
7.5kg
电源线长度
0.8m
