11.1　认识电路.（教学课件）- 初中物理北师大版（2024）九年级全一册

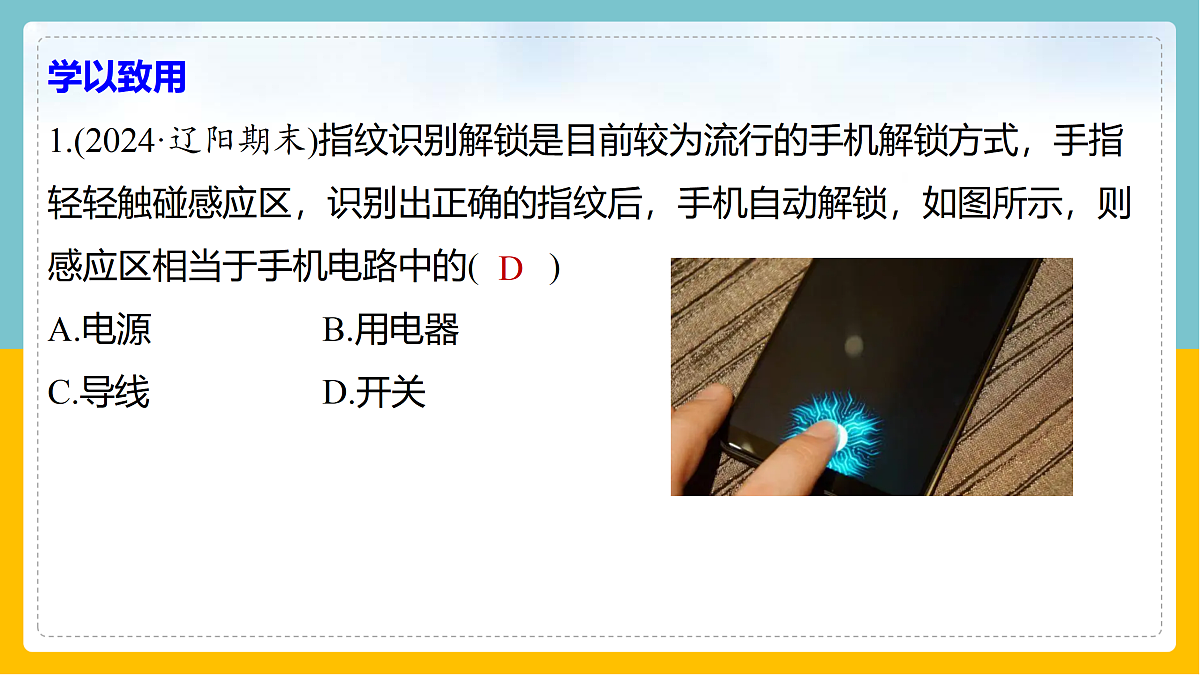

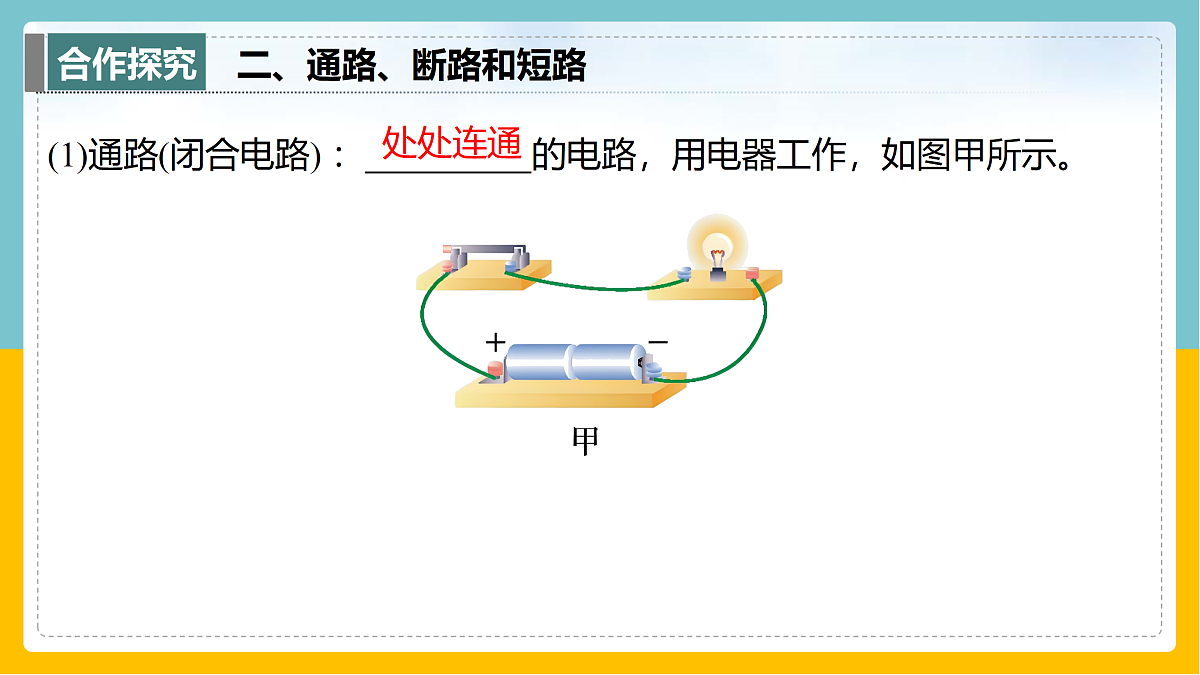

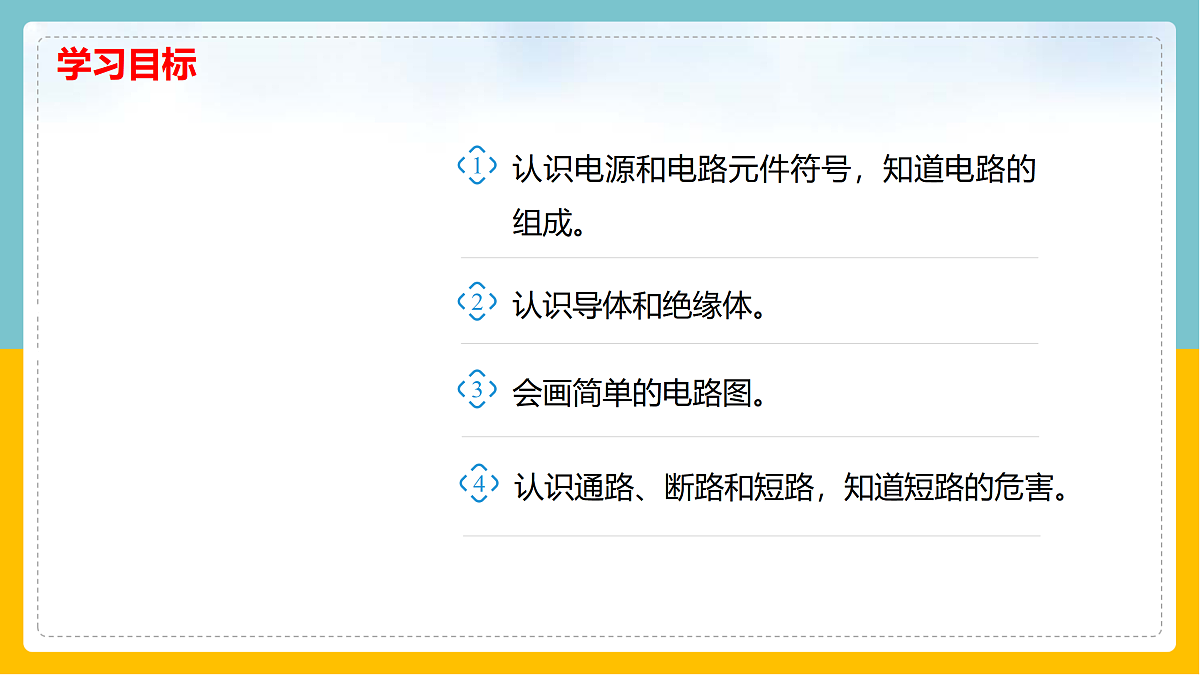

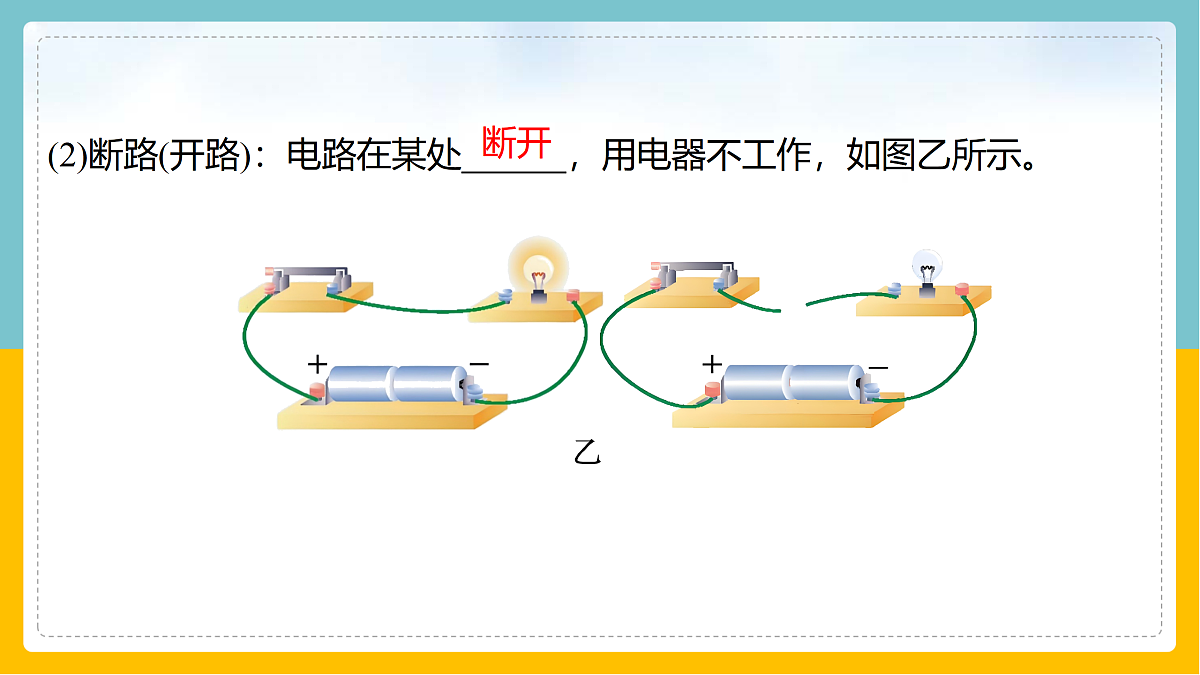

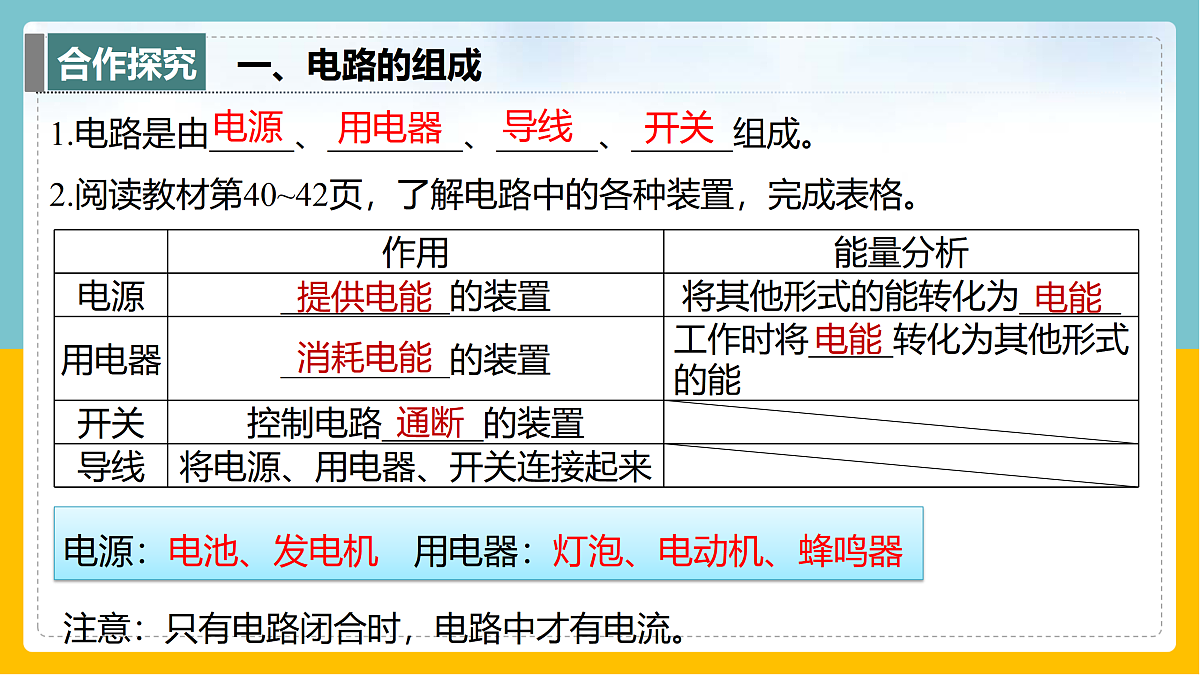

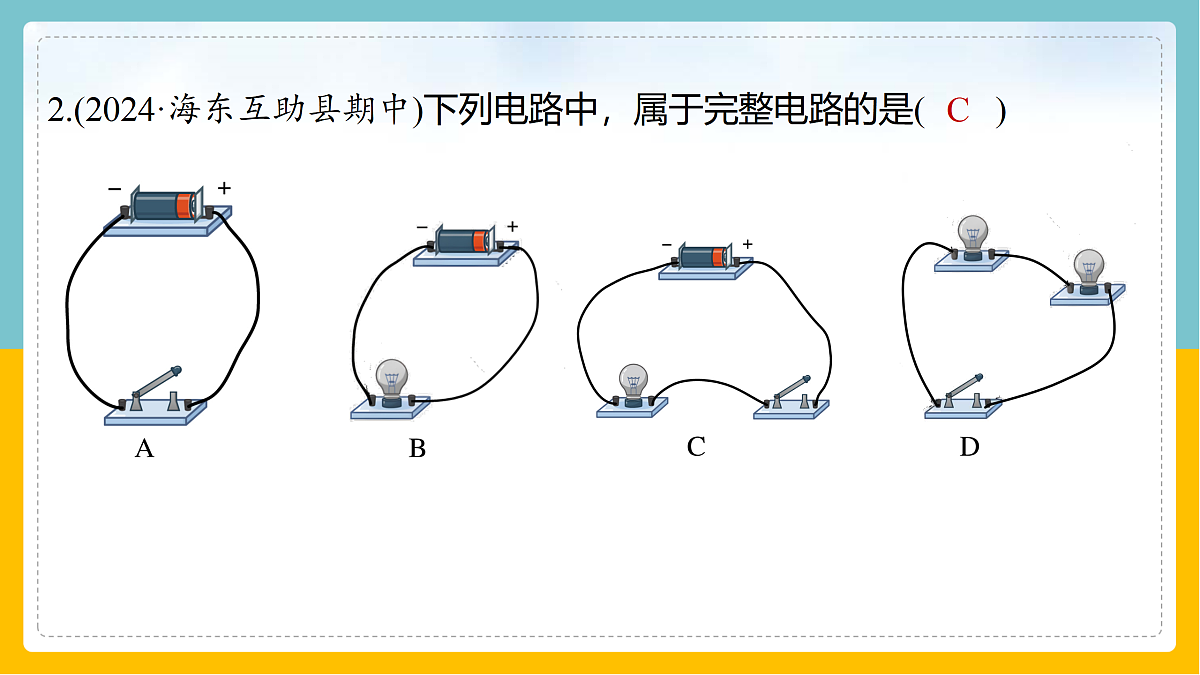

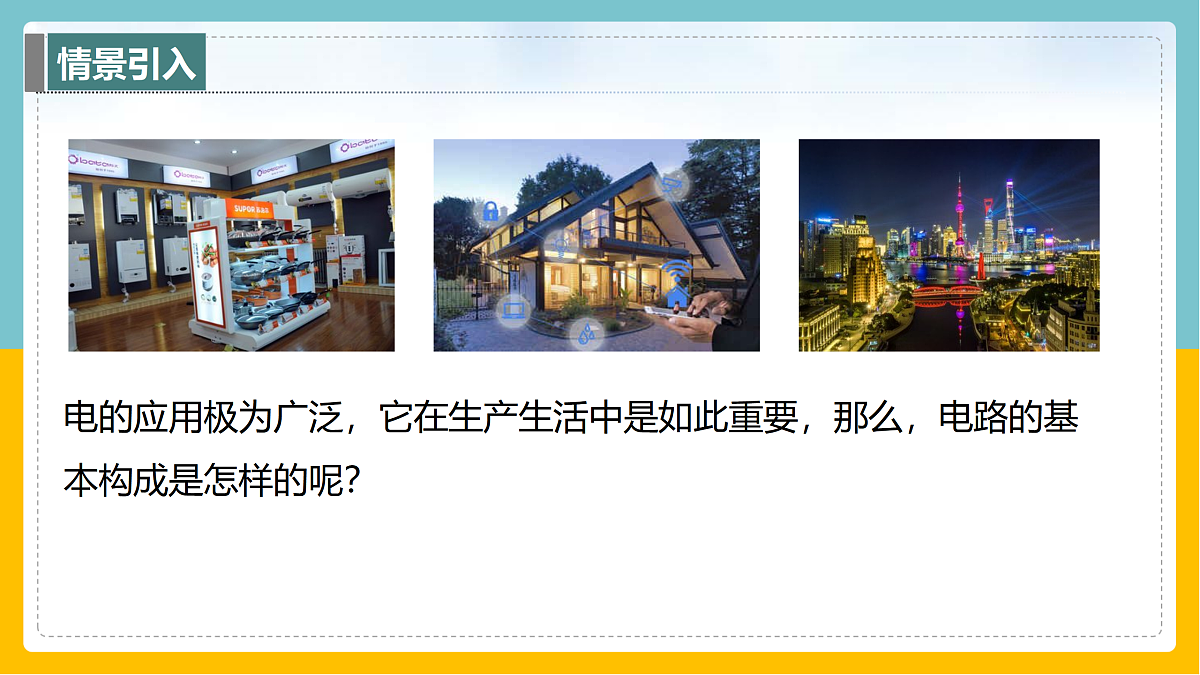

第十一章　电路、电流和电压认识电路第一节学习目标电的应用极为广泛，它在生产生活中是如此重要，那么，电路的基本构成是怎样的呢？1.电路是由_____、________、______、______组成。2.阅读教材第40~42页，了解电路中的各种装置，完成表格。注意：只有电路闭合时，电路中才有电流。提供电能电能消耗电能电能通断一、电路的组成用电器电源导线开关电源：电池、发电机　用电器：灯泡、电动机、蜂鸣器1.(2024·辽阳期末)指纹识别解锁是目前较为流行的手机解锁方式，手指轻轻触碰感应区，识别出正确的指纹后，手机自动解锁，如图所示，则感应区相当于手机电路中的(　　)A.电源 B.用电器C.导线 D.开关学以致用　D2.(2024·海东互助县期中)下列电路中，属于完整电路的是(　　)C(1)通路(闭合电路) ： 的电路，用电器工作，如图甲所示。二、通路、断路和短路处处连通(2)断路(开路)：电路在某处 ，用电器不工作，如图乙所示。断开(3)短路：不经过用电器而直接用导线将电源两极连接起来的电路，如图丙所示。这种情况可能损害电源，甚至引发火灾，这是要避免的。(4)如果电路是接通的，但用电器两端被导线直接连通，这种情况下该用电器被短路，不能工作。活动　观察小灯泡被短路时的现象现象：没有被短路的小灯泡_______，被短路的小灯泡________。发光不发光短路的危害(2024·天水麦积区月考)(1)如图甲、乙所示的电路中，属于通路的是图　　，属于断路的是图　　。 学以致用　乙甲解析　乙图中，开关是闭合的，电流从电源正极流出，通过开关、灯泡再回到电源负极，是通路；甲图中，开关处于断开状态，则为断路；(2)如图丙、丁所示的电路中，属于电源短路的是图　　，属于用电器被短接的是图　　。 解析　丁图中开关是闭合的，电流从电源正极流出，通过开关直接流回电源负极，属于电源短路，电流过大，会烧坏电源；丙图中开关是闭合的，电流从电源正极流出，依次通过右侧灯泡、开关后回到电源负极，左侧灯泡被导线连接两端，该灯泡不发光，属于用电器被短接。丁丙1.电路元件符号三、电路图2.电路图(1)我们常用规定的符号表示电路中的元件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫作电路图。(2)在画电路图时应注意：①使用统一规定的符号；②尽量避免连线交叉；③电路图与实物图相对位置要对应，符号要布局合理，不能画在拐角处；④最好呈长方形，连线要横平竖直，尽量使电路图简洁美观。下图是某同学画的电路图，请指出不恰当之处，并总结电路图作图要求。请画出以下电路的电路图。学以致用　1.(2024·信阳期中)如图所示的是一种旅游时方便给手机充电的充电宝，在给充电宝充电时，充电宝在电路中的作用与下列元件相同的是(　　)C2.(2024·枣庄台儿庄区期中)如图所示，当S1和S2都闭合，电铃　　　(选填“响”或“不响”)，灯泡　　　　　(选填“发光”或“不发光”)。 响不发光解析　当开关S1和S2都闭合时，灯泡由于被导线短路没有电流通过，所以只有电铃响，灯泡不发光。3.(2024·和田墨玉县月考)如图是某人连接的电路，小电动机能转动吗？若不能，在接错的那个导线打一个“×”，再把正确接法的导线画出来。答案　不能转动　见解析图
