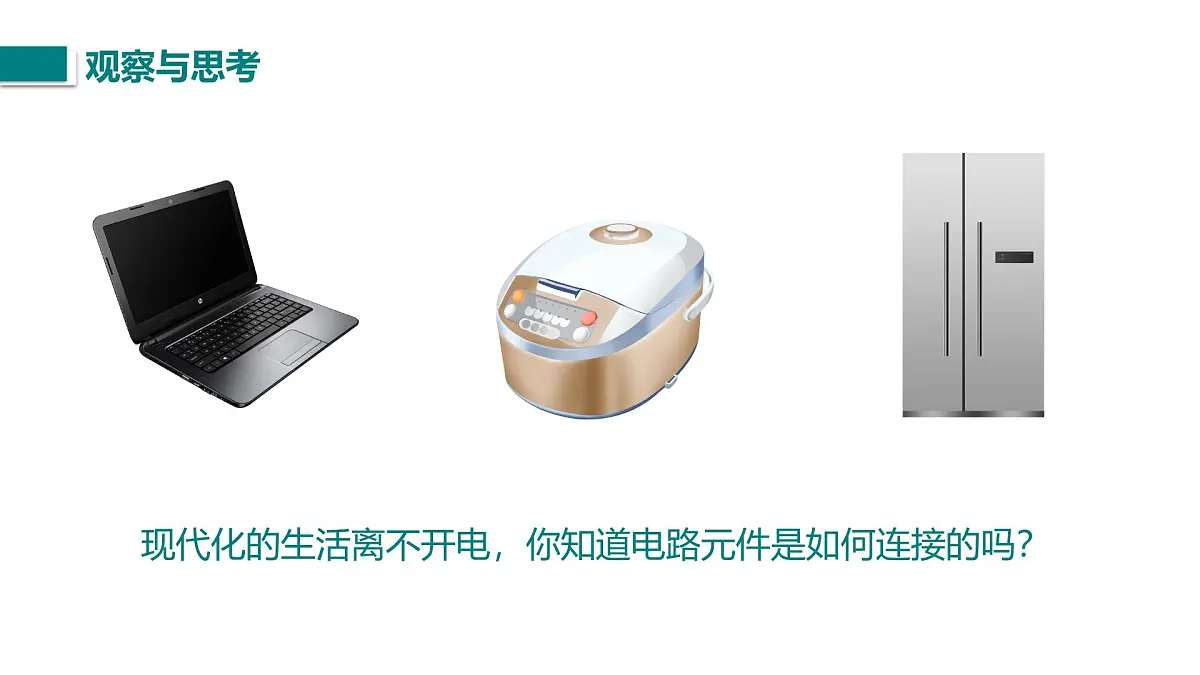

现代化的生活离不开电，你知道电路元件是如何连接的吗？
掌握通路、断路和短路三种电路状态，并了解短路危害。
知道常用的电路元件符号，会看、会画简单的电路图

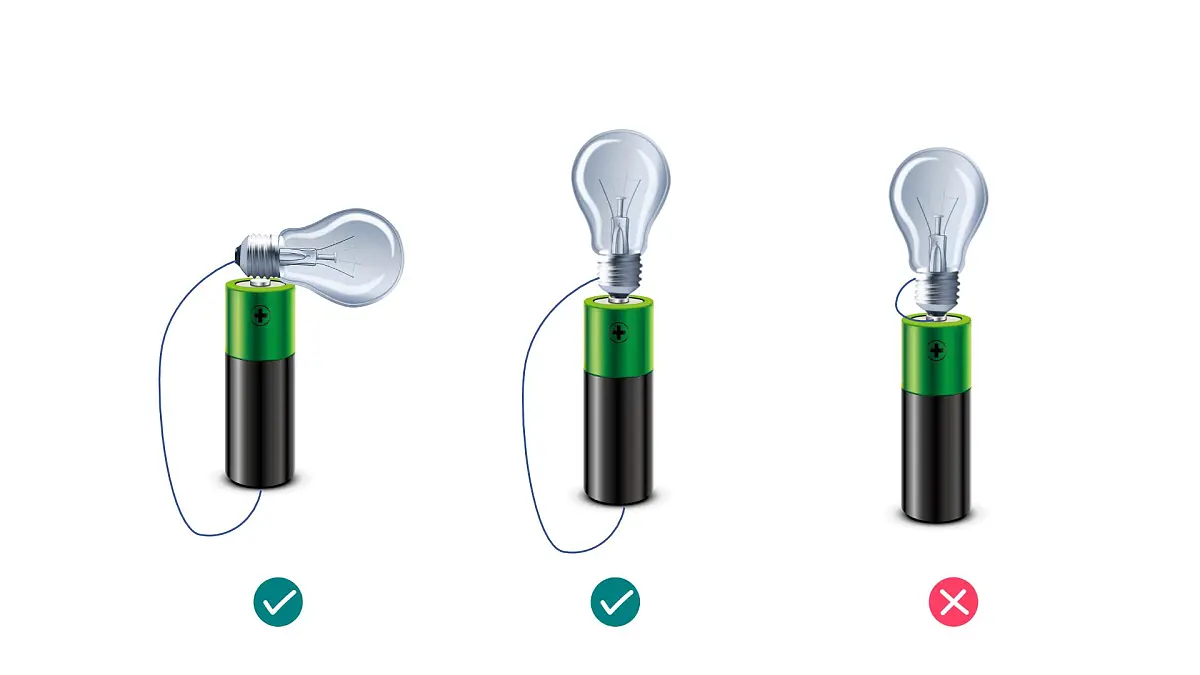

实验：怎样使小灯泡持续发光？

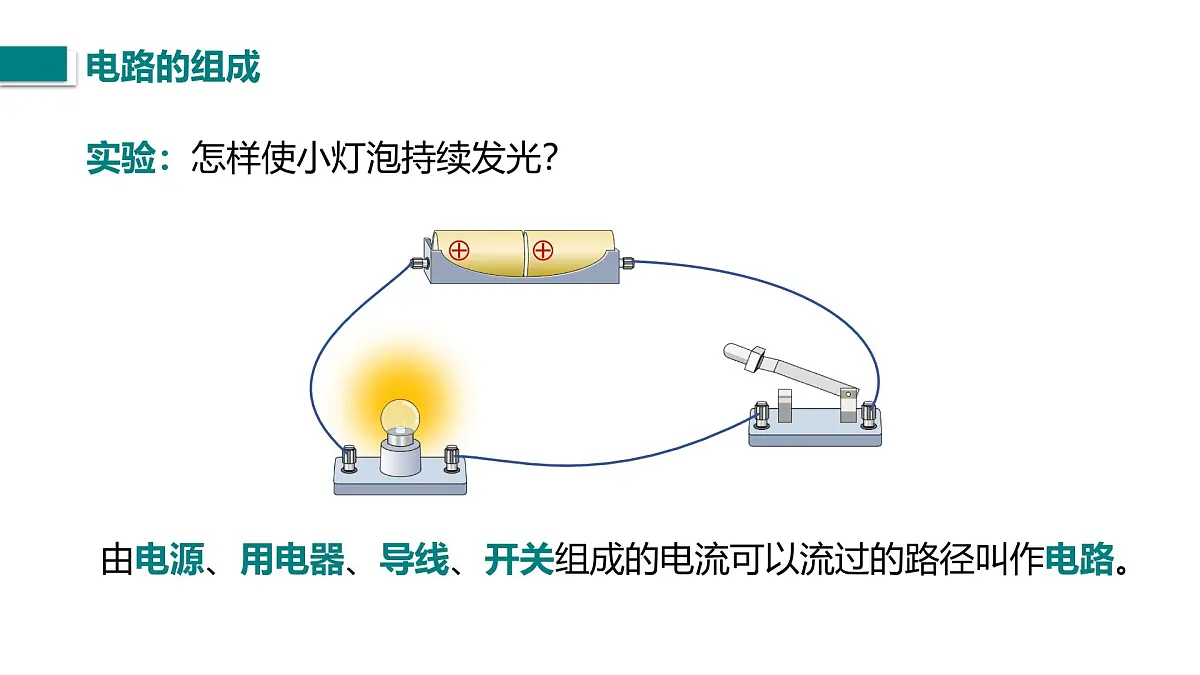

由电源、用电器、导线、开关组成的电流可以流过的路径叫作电路。

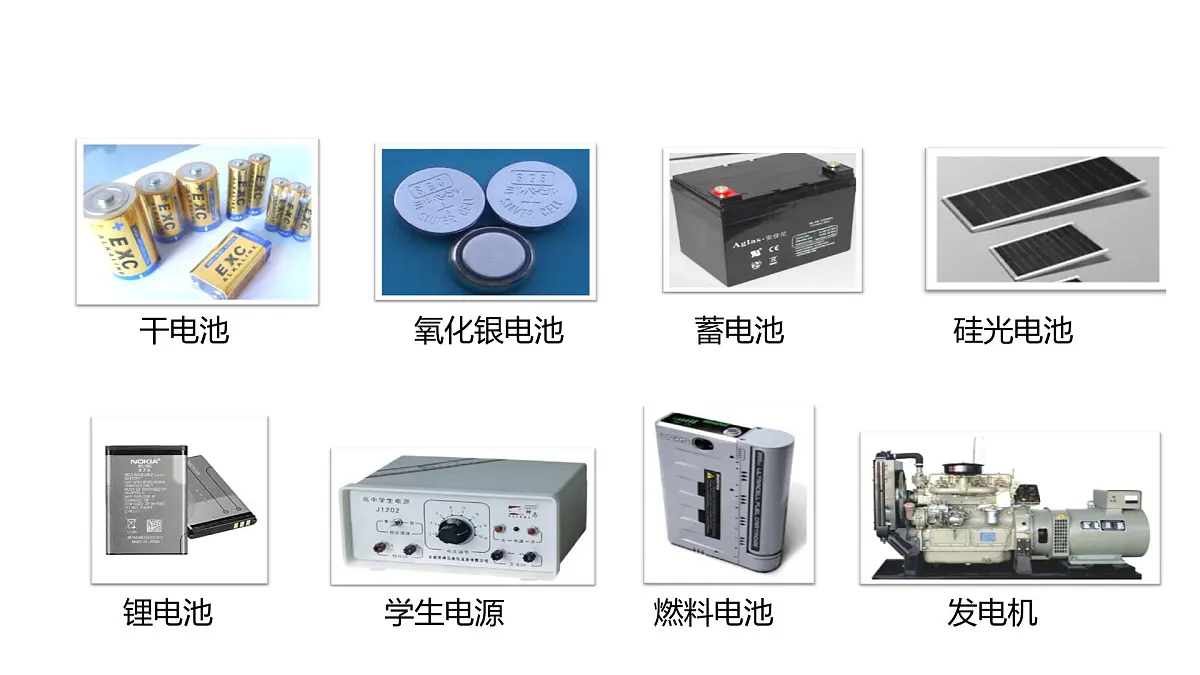

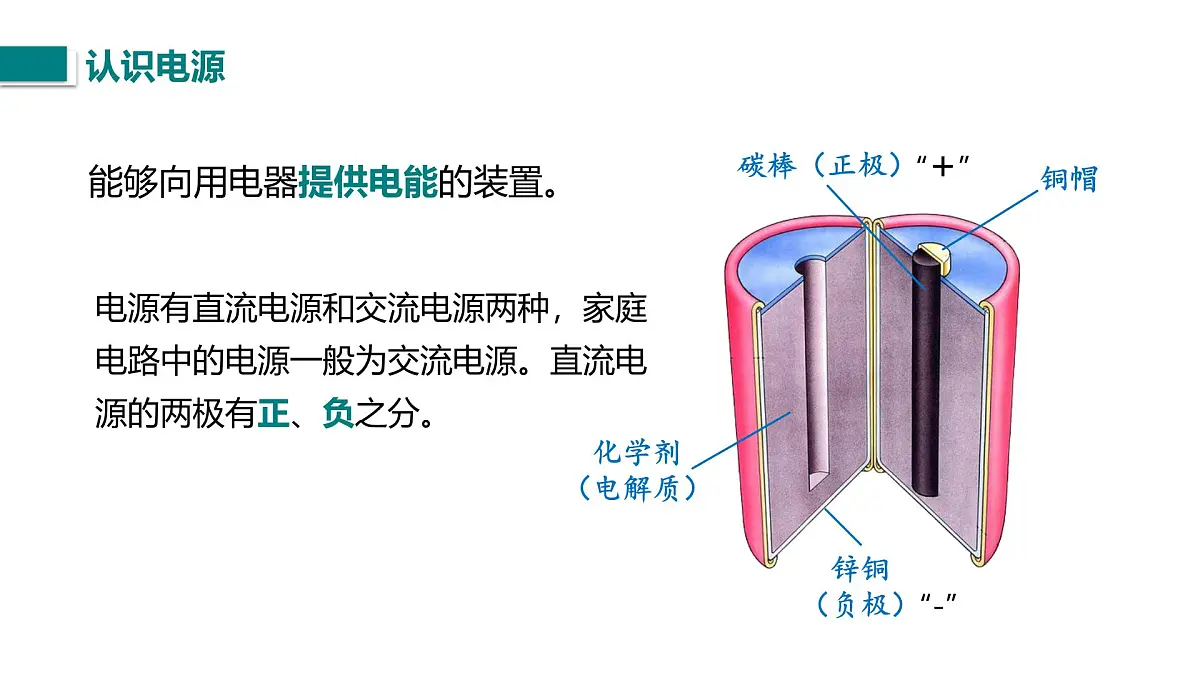

能够向用电器提供电能的装置。
电源有直流电源和交流电源两种，家庭电路中的电源一般为交流电源。直流电源的两极有正、负之分。

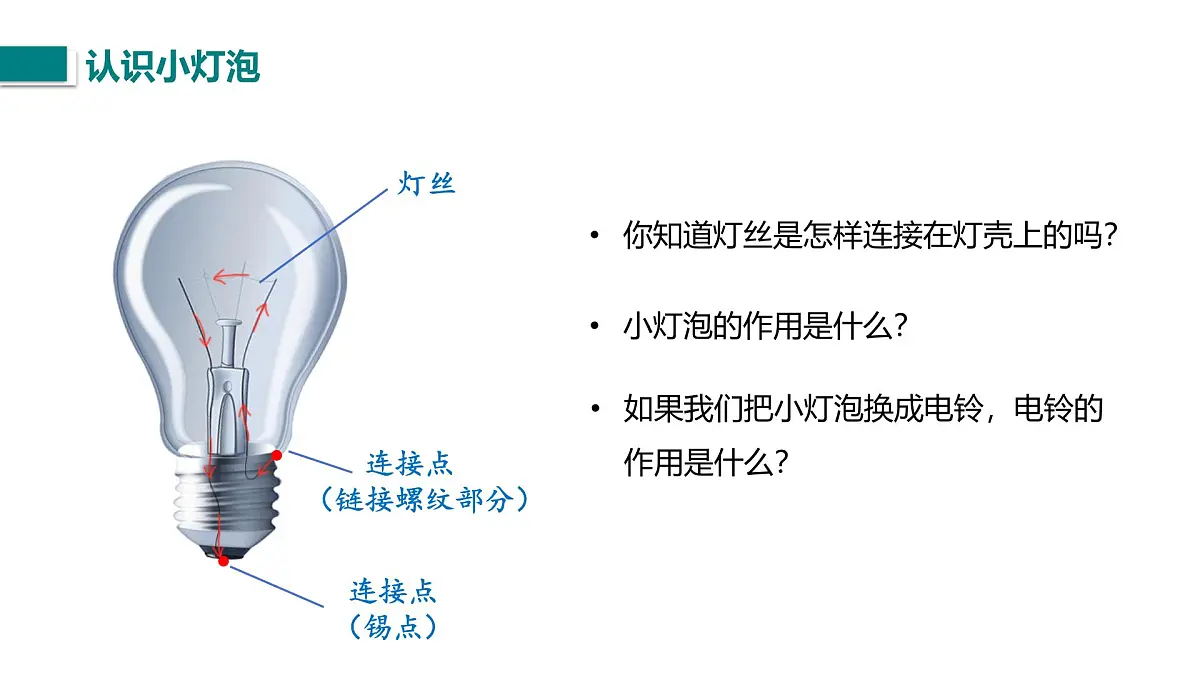

你知道灯丝是怎样连接在灯壳上的吗？
小灯泡的作用是什么？
如果我们把小灯泡换成电铃，电铃的作用是什么？
1．电 源：2．用电器：3．导 线：4．开 关：
只有电路闭合时，电路中才有电流。
如图为某宾馆房间的房卡。只有把房卡插入槽中，房间内的灯和插座才有电。房卡的作用相当于电路中的（ ）
通路：处处连通的电路，称为通路（又叫闭合电路）。
断路：电路在某处断开，处在这种状态的电路称为断路（又叫开路）。
短路：不经过用电器，直接用导线把电源两极连接起来的电路称为短路。
电源短路时可能会损坏电源，甚至引起火灾！
如图所示，把导线接在一个小灯泡的两端，你会看到这个小灯泡熄灭了，而另一个小灯泡还在发光，这是为什么？
小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。
电学元件如小灯泡、开关等也会出现断路或短路。元件断路一般是内部断开，电流无法通过元件短路一般是接点短接，电流绕过元件
灯泡断路可以看成导线断开
灯泡短路可以等效替换成一根导线接入
若开关断路即便闭合电流也不能通过
若开关短路即便断开电流也能轻松流过
如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
电饭锅内部的电路令人眼花缭乱，如何使电路的表示清晰简明呢？
用符号表示电路连接的图，叫作电路图。
1．使用统一规定的符号；2．电路图与实物图要对应，符号要布局合理，不能画在拐角处；3．尽量避免连线交叉；4. 最好呈长方形，导线要横平竖直，画得简洁、整齐。
请画出以下实物图的电路图。
请根据电铃的电路图，用画笔代替导线，连接相应的电路。
注意：连接实物图时，导线不能交叉。
电源、用电器、开关、导线
1．如下图所示，四个电路图中与右边实物图对应的是 ( 　 )
２．请分析如下电路图，指出连错的导线，并改正。
３．某同学参加物理兴趣小组活动，连成了如图所示电路，那么当S1、S2都闭合时，发光灯泡是_________；当S1断开、S2闭合时，发光灯泡是_________。
