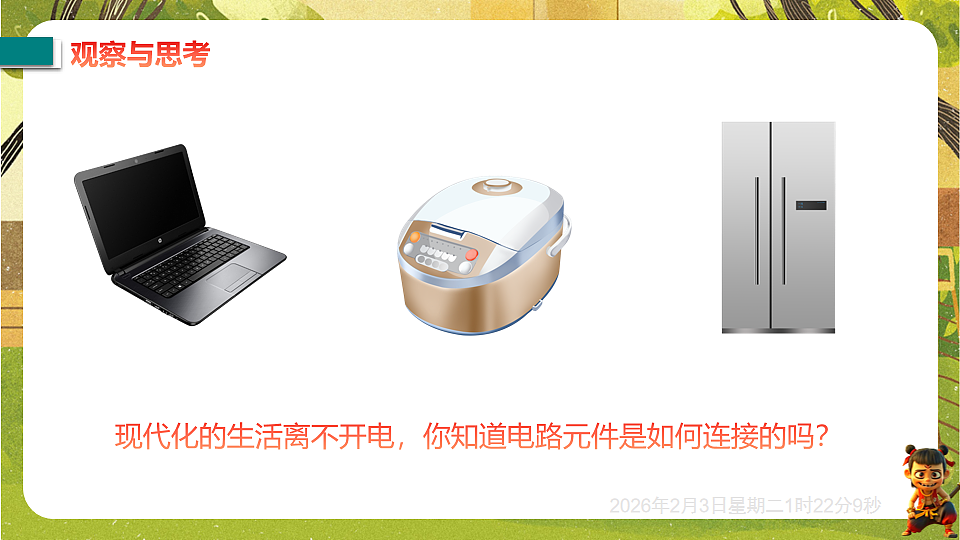

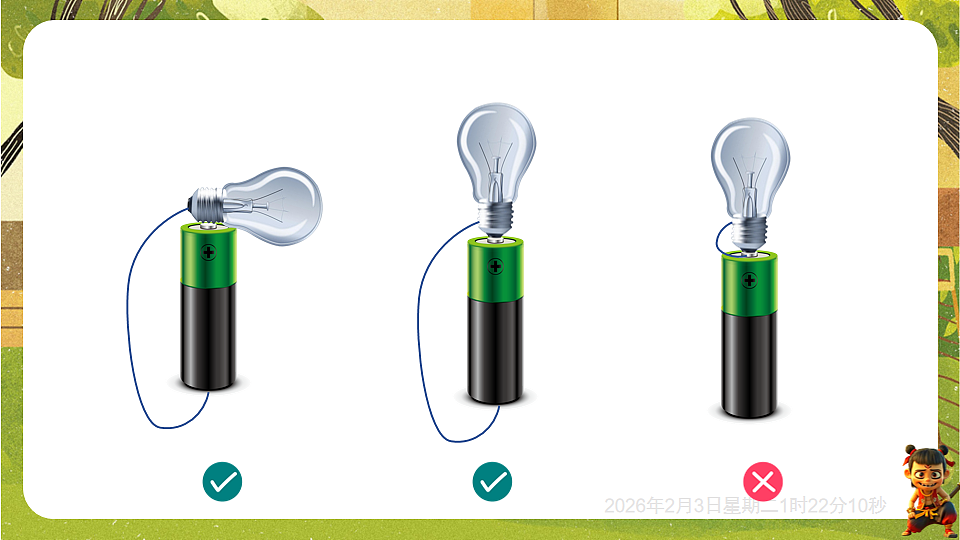

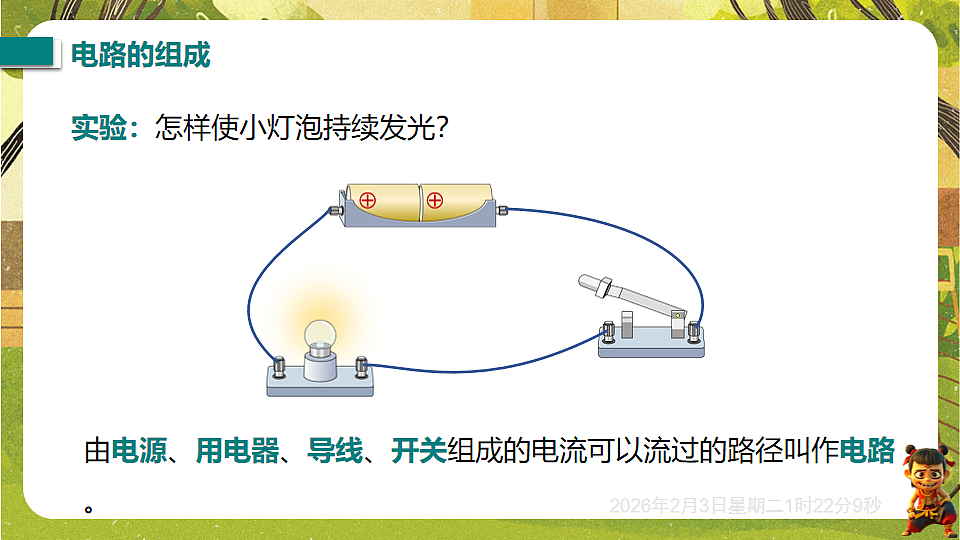

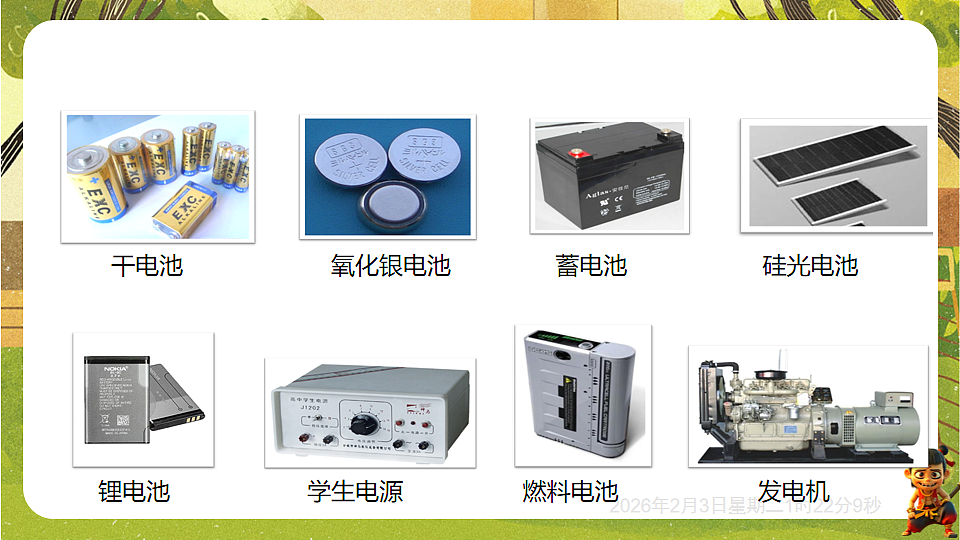

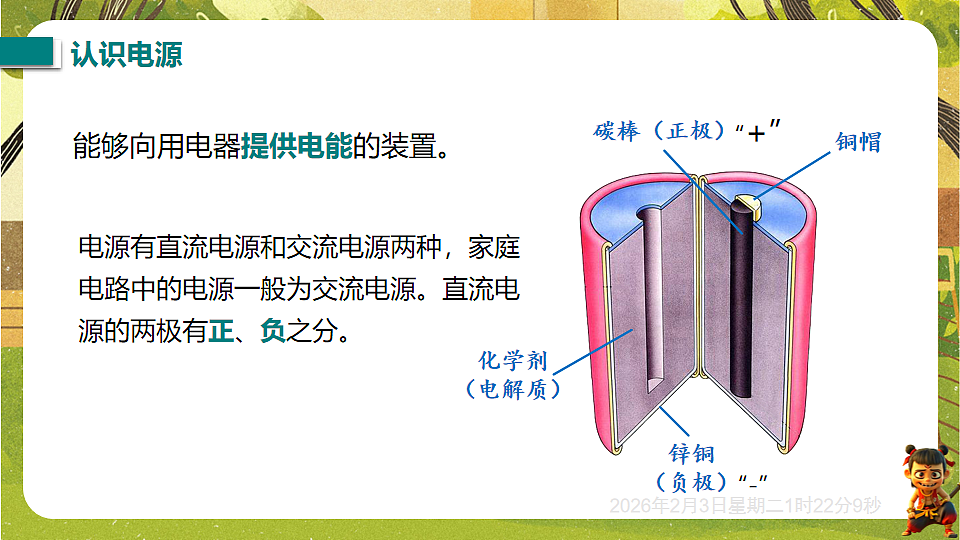

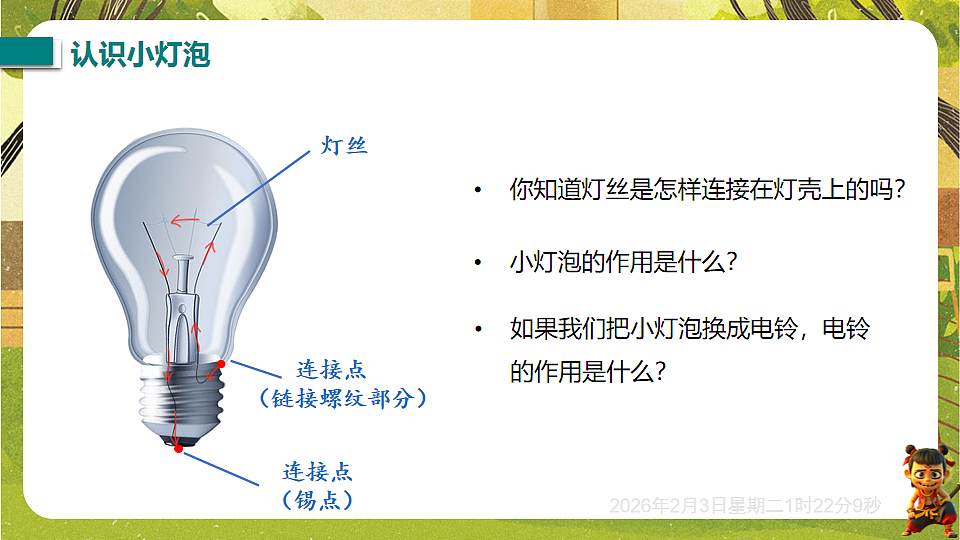

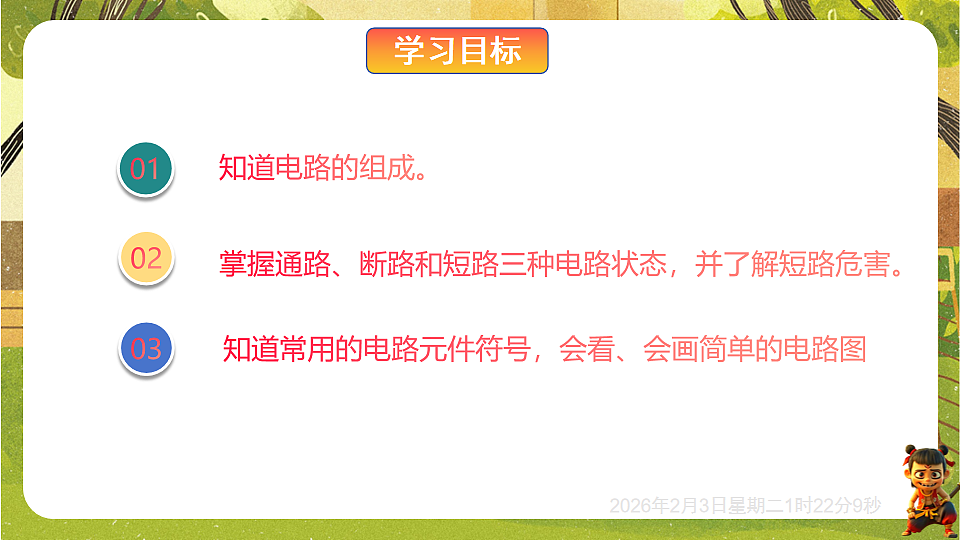

北师大版（新教材）物理9年级全一册精做课件11.1认识电路第十一章 电路、电流和电压授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日知道电路的组成。掌握通路、断路和短路三种电路状态，并了解短路危害。知道常用的电路元件符号，会看、会画简单的电路图现代化的生活离不开电，你知道电路元件是如何连接的吗？实验：怎样使小灯泡持续发光？由电源、用电器、导线、开关组成的电流可以流过的路径叫作电路。“-” 能够向用电器提供电能的装置。电源有直流电源和交流电源两种，家庭电路中的电源一般为交流电源。直流电源的两极有正、负之分。“+”干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机你知道灯丝是怎样连接在灯壳上的吗？ 小灯泡的作用是什么？ 如果我们把小灯泡换成电铃，电铃的作用是什么？ 按钮开关接线开关单刀开关空气开关声控开关光控开关感应开关温控开关1．电 源：2．用电器：3．导 线：4．开 关：提供电能消耗电能输送电能控制电路只有电路闭合时，电路中才有电流。如图为某宾馆房间的房卡。只有把房卡插入槽中，房间内的灯和插座才有电。房卡的作用相当于电路中的（ ）A．电源B．开关C．导线D．用电器B通路：处处连通的电路，称为通路（又叫闭合电路）。断路：电路在某处断开，处在这种状态的电路称为断路（又叫开路）。短路：不经过用电器，直接用导线把电源两极连接起来的电路称为短路。电源短路时可能会损坏电源，甚至引起火灾！××如图所示，把导线接在一个小灯泡的两端，你会看到这个小灯泡熄灭了，而另一个小灯泡还在发光，这是为什么？小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。电学元件如小灯泡、开关等也会出现断路或短路。元件断路一般是内部断开，电流无法通过元件短路一般是接点短接，电流绕过元件灯泡断路可以看成导线断开灯泡短路可以等效替换成一根导线接入若开关断路即便闭合电流也不能通过若开关短路即便断开电流也能轻松流过如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）A．a和bB．c和dC．e和fD．g和hDL2L1Shgefdcba电饭锅内部的电路令人眼花缭乱，如何使电路的表示清晰简明呢？电饭锅内部结构电路用符号表示电路连接的图，叫作电路图。实物实物符号符号小灯泡电铃单刀单掷开关单刀双掷开关电池、电池组电动机交叉不连接的导线交叉连接的导线断开闭合1．使用统一规定的符号；2．电路图与实物图要对应，符号要布局合理，不能画在拐角处；3．尽量避免连线交叉；4. 最好呈长方形，导线要横平竖直，画得简洁、整齐。实物图电路图请画出以下实物图的电路图。请根据电铃的电路图，用画笔代替导线，连接相应的电路。注意：连接实物图时，导线不能交叉。知识点1 电路的组成1. 关于组成电路的基本元件的作用，下列说法错误的是( )BA. 电源提供电能B. 用电器将其他形式的能转化为电能C. 开关控制电路的通断D. 导线连接各电路元件，是电流的通道 返回2. 如图所示是一个简单而完整的电路，闭合开关，小灯泡开始工作。电池的作用是给用电器__________，________是用电器，______能将电路连通或断开。提供电能小灯泡开关 返回3. 给移动电源（俗称充电宝）充电时，电能转化为________。用移动电源为手机充电时，手机相当于电路中的________。化学能用电器 返回知识点2 通路、断路和短路4. 关于如图所示的电路，下列说法正确的是( )B  返回5. 如图所示的电路甲、乙、丙，处于断路状态的是____，处于短路状态的是____。甲乙 返回知识点3 电路图6. 在下列四个选项中，实物图与电路符号不对应的是( )BA. 交叉的导线B. 电动机C. 电池D. 灯泡 返回7. 请你设计一个电路，要求闭合开关时，小灯泡发光。下列选项符合要求的是( )CA. B. C. D. 返回8. 与下面实物电路相对应的电路图是选项中的( )DA. B. C. D. 返回9.根据给出的电路图，连接实物电路。如图所示 返回 D（第10题）  返回（第11题） C   返回    返回认识电路电路的组成电路图电路的三种状态电源、用电器、开关、导线通路、断路和短路
