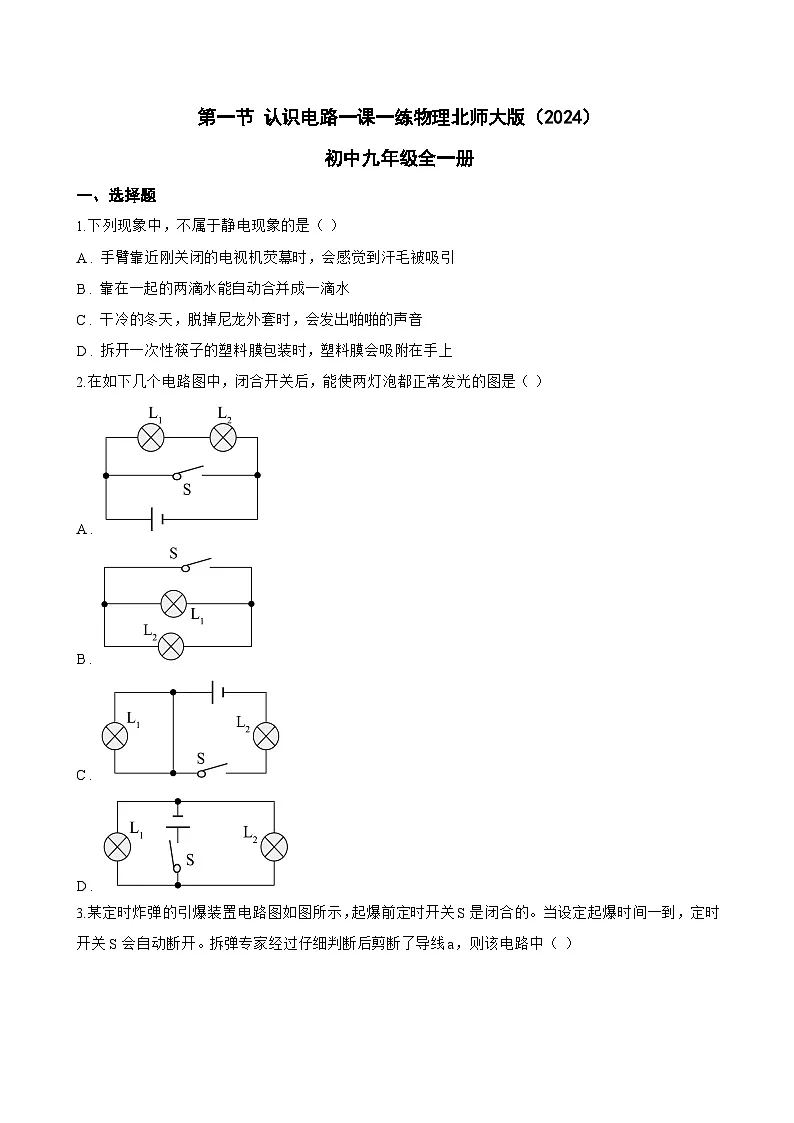

物理九年级全册（2024）第一节 认识电路达标测试

这是一份物理九年级全册（2024）第一节 认识电路达标测试，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列现象中，不属于静电现象的是（ ）
A . 手臂靠近刚关闭的电视机荧幕时，会感觉到汗毛被吸引
B . 靠在一起的两滴水能自动合并成一滴水
C . 干冷的冬天，脱掉尼龙外套时，会发出啪啪的声音
D . 拆开一次性筷子的塑料膜包装时，塑料膜会吸附在手上
2.在如下几个电路图中，闭合开关后，能使两灯泡都正常发光的图是（ ）
A .
B .
C .
D .

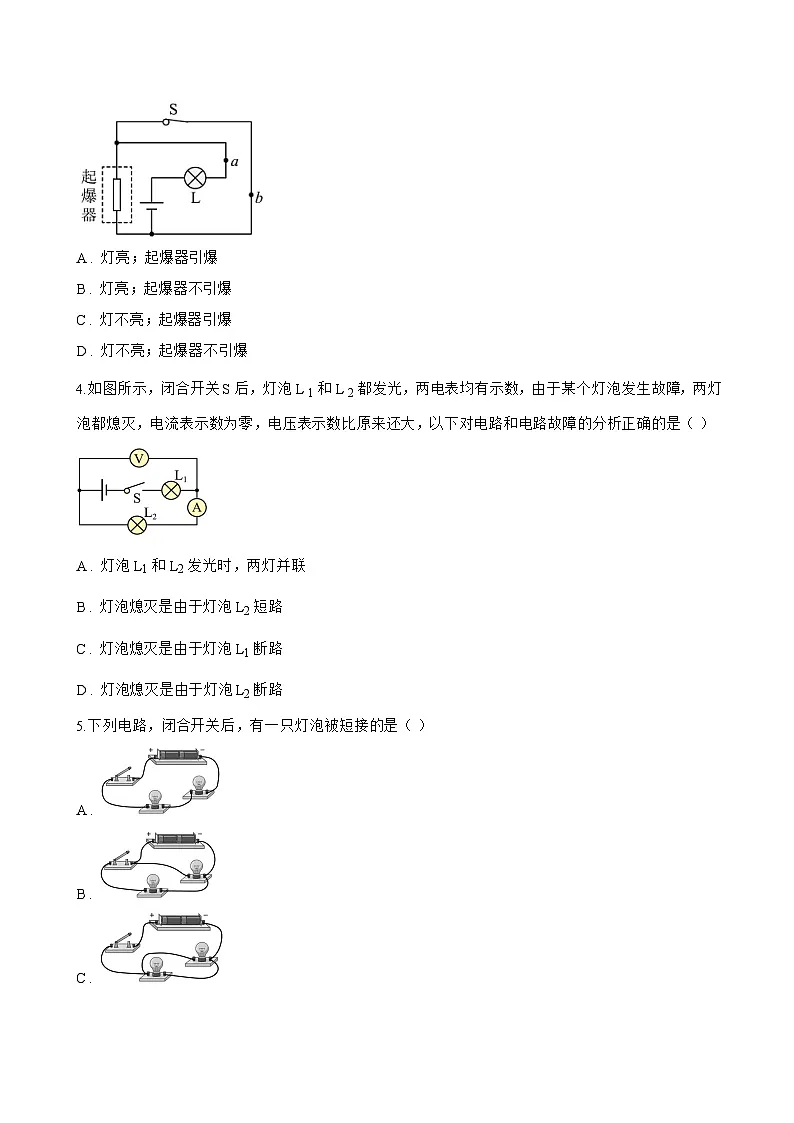

3.某定时炸弹的引爆装置电路图如图所示，起爆前定时开关S是闭合的。当设定起爆时间一到，定时开关S会自动断开。拆弹专家经过仔细判断后剪断了导线a，则该电路中（ ）
A . 灯亮；起爆器引爆
B . 灯亮；起爆器不引爆
C . 灯不亮；起爆器引爆
D . 灯不亮；起爆器不引爆
4.如图所示，闭合开关S后，灯泡L 1和L 2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A . 灯泡 L1和L2发光时，两灯并联
B . 灯泡熄灭是由于灯泡L2短路
C . 灯泡熄灭是由于灯泡L1断路
D . 灯泡熄灭是由于灯泡L2断路
5.下列电路，闭合开关后，有一只灯泡被短接的是（ ）
A .
B .
C .
D .

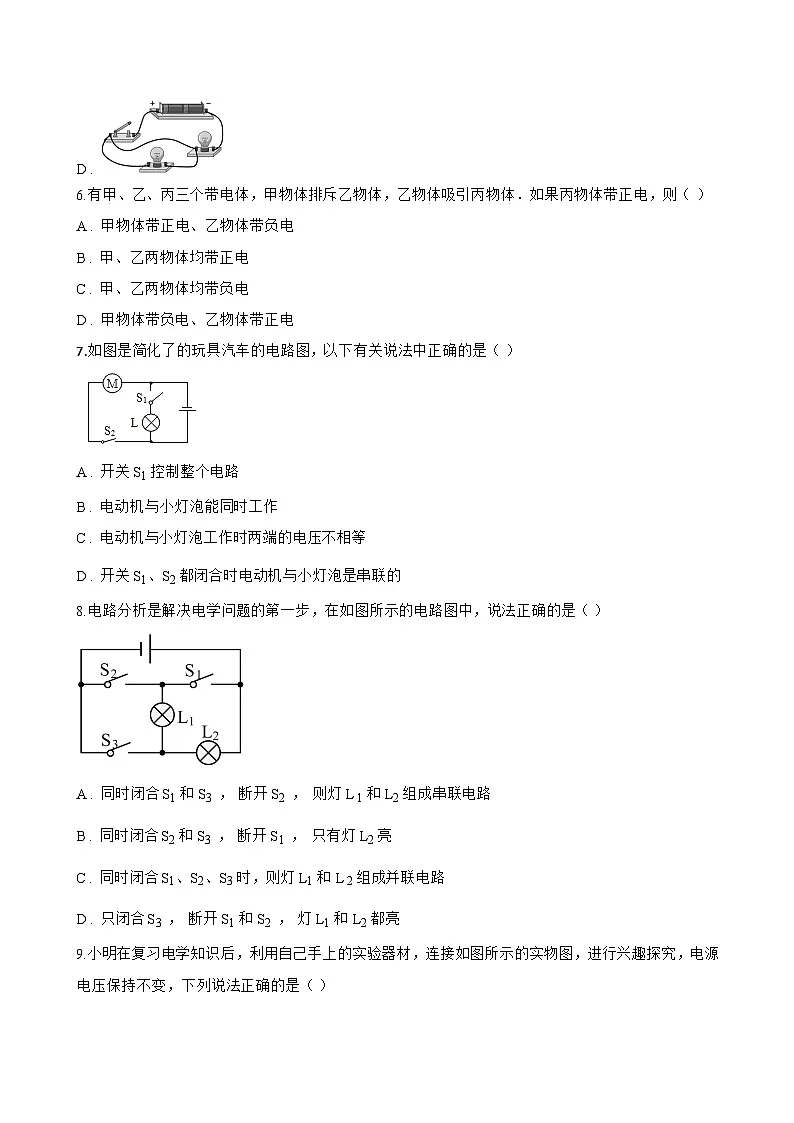

6.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体．如果丙物体带正电，则（ ）
A . 甲物体带正电、乙物体带负电
B . 甲、乙两物体均带正电
C . 甲、乙两物体均带负电
D . 甲物体带负电、乙物体带正电
7.如图是简化了的玩具汽车的电路图，以下有关说法中正确的是（ ）
A . 开关S1控制整个电路
B . 电动机与小灯泡能同时工作
C . 电动机与小灯泡工作时两端的电压不相等
D . 开关S1、S2都闭合时电动机与小灯泡是串联的
8.电路分析是解决电学问题的第一步，在如图所示的电路图中，说法正确的是（ ）
A . 同时闭合S1和S3 ， 断开S2 ， 则灯L 1和L2组成串联电路
B . 同时闭合S2和S3 ， 断开S1 ， 只有灯L2亮
C . 同时闭合S1、S2、S3时，则灯L1和L 2组成并联电路
D . 只闭合S3 ， 断开S1和S2 ， 灯L1和L2都亮
9.小明在复习电学知识后，利用自己手上的实验器材，连接如图所示的实物图，进行兴趣探究，电源电压保持不变，下列说法正确的是（ ）
A . 若先闭合 S1 ， 再闭合 S2 ， 则电压表示数不变
B . 若灯 L2短路，则闭合 S1、 S2后，灯 L1仍然亮
C . 同时闭合 S1、 S2 ， 电压表只测 L1两端的电压
D . 同时闭合 S1、 S2 ， 通过两灯泡的电流一定相同
10.在探究串联电路电压特点时，某同学连接的电路如图所示。对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A . 开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
B . 如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C . 如果只有灯泡L2断路，则开关闭合后电压表示数一定为零
D . 开关闭合后，如果电压表示数为零，灯泡L2一定不发光
二、多选题
1.下列的说法错误的是（ ）
A . 电源是提供电能的装置
B . 只有电路闭合时，电路中才有电流
C . 用电器是将其他形式的能转化为电能的装置
D . 电流沿着“正极→用电器→负极”的方向流动
2.下列有关电路的说法正确的是（ ）
A . 电源是提供电压的装置
B . 电路中只要有电源就一定有电流
C . 电流是电荷的定向移动形成的
D . 电压是形成电流的原因
3.对下列图中现象，解释正确的是（ ）

A . 甲图：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒失去了电子
B . 乙图：A中正电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开
C . 丙图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D . 丁图：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷
4.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）
A . 用一根导线分别与两个灯泡并联
B . 用一个电流表分别串联在图中的a、b、c三点
C . 用一个电压表分别与两个灯泡并联
D . 用一个小灯泡分别与两个灯泡并联
5.现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A . B一定不带电，C带正电
B . B可能带正电，C带负电
C . B一定带正电，C带负电
D . B可能不带电，C带负电
6.某同学在实验中连接好如图的电路，当开关S闭合后发现灯泡不发光，通过仔细观察发现灯丝已经烧断，则下列关于电流表、电压表的示数正确的是（ ）
A . 电压表有示数
B . 电压表无示数
C . 电流表有示数
D . 电流表无示数
7.下列说法中符合实际的是（ ）
A . 给蓄电池充电时，电能转化为化学能
B . 常用的测电笔就是用来测量家庭电路电压大小的工具
C . 电动机主要是把电能转化为机械能
D . 为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
8.在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（ ）
A . 在连接电路过程中，开关要保持断开状态
B . 在不确定待测电压时，应该先采用小量程试触
C . 测量时，应该尽量选取不同规格的灯泡多次实验
D . 电压表应该与待测用电器并联
9.实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A . 甲电路中，开关S只控制L1
B . 乙电路中，闭合开关S，L1不亮，L2亮
C . 丙电路中，闭合开关S，L1亮，L2不亮
D . 丁电路中，断开开关S，L1不亮，L2亮
三、填空题
1.央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示．这是因为锡具有 ________ 性，将它的两端直接接入电池正负极，就会造成 ________ ，迅速产生大量热量使温度达到锡纸的 而使之燃烧．
2.国产油电混合动力汽车降低油耗，提升动力，给汽车蓄电池充电时，蓄电池相当于 ________ （选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是 ________ 联的．
3.近年来全国电动自行车火灾事故频发，调查发现：大部分电动自行车着火都是由于自身线路发生 ________ 导致电流过大造成的。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这时车钥匙其实就是一个 ________ ；给电动车充电时，电瓶相当于 ________ （选填“电源”或“用电器”）。
4.2010上海世博会的主题是：城市，让生活更美好，展会上充分体现“绿色、环保、节能”的理念．园区内的交通实现了零排放，如图是一种在世博园区内供游人乘座的电动汽车，则这种车辆在驱车行驶中的能量转化为 ________ ．
5.GaN蓝光LED是南昌大学江风益院士发现的一种特殊材料发光二极管，具有稳定性好、寿命长等特点。某款LED手电筒内有5个LED灯，小明在使用时发现有个LED灯不亮，而其他LED灯仍然发光，说明手电筒内的5个LED灯是 ________ （选填“串联”或“并联”）的：该款手电筒电池还可以充电，在充电时，电筒里的电池相当于 ________ （选填“电源”或“用电器”）。
6.在下列物品中：钢尺、玻璃瓶、纸杯、橡皮擦，一般情况下属于导体的是 ________ ；用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，这是由于带电体具有 ________ 性质；丝绸摩擦过的玻璃棒 ________ （选填“失去”或“得到”）电子带正电。
7.电动自行车已成为平常的代步工具．蓄电池是其行驶时的能量来源，在给它充电时，蓄电池相当于 ________ （用电器/电源）；电动自行车电动机和车灯是 ________ （串/并）联的关系．
8.能给电路中的导体提供持续电压的装置称为 ________ ，一节干电池的电压为 ________ 伏，物理学中规定电流的方向是从电源的 ________ 出发通过导体流向负极． ________ 实验表明电流周围存在磁场．
9.给混合动力汽车的蓄电池充电时，蓄电池在电路中相当于 ________ （选填“用电器”或“电源”），这个过程中蓄电池中的电荷量会 ________ （选填“变多”、“变少”、“几乎不变”）。
四、实验探究题
1.学习了电荷间的相互作用之后，小沈同学大胆地猜想，电荷间相互作用力的大小是否与两电荷所带的电荷量和它们之间的距离有关呢？于是他用如图甲所示装置，做起了实验，Q是一个带正电的物体，把系在丝线上的带正电的小球先后挂在A、B、C三处，比较小球在不同位置所受带电物体的作用力的大小。回答下列问题：
（1）这个力的大小是通过丝线偏离竖直方向的角度显示出来的，力越大，丝线偏离竖直方向的角度越大。这种研究问题的科学方法称之为 ________ （选填“类比法”或“转换法”）；
（2）为使实验现象更明显，悬挂在丝线上的小球应用 ________ （选填“小钢球”或者“塑料泡沫小球”）；
（3）根据实验现象，可得出结论：电荷量一定时， ________ ，电荷间相互作用力越大；
（4）做完以上实验后，用另一个小球靠近带正电的物体Q时，情景如图乙所示，则另一个小球的带电情况是 ________ （从下面选择）。
A．一定带正电 B．一定带负电 C．不带电 D．可能带负电
2.小明进行实验操作练习，实验桌上摆放的实验器材有：电压为6V的电源、不同规格的滑动变阻器4个、电流表、电压表、开关各一个，不同阻值的定值电阻若干，导线若干。小明先选择了适当的器材探究“电流与电阻的关系”，实验电路如图甲所示：
（1） 开始实验时，小明闭合开关，他发现电流表、电压表示数不稳定，原因可能是___________（选填字母）；
A . 电压表的正负接线柱接反了
B . 电流表选错了量程
C . 电路某处接触不良
（2） 排除故障后，更换不同定值电阻进行实验测得数据并绘制出I﹣R图像如图乙所示，分析数据和图像得出结论：导体两端的电压一定时 ________ 比（选填“正”或“反”）；
（3） 实验过程中，先用5Ω的定值电阻进行实验，再换用10Ω的定值电阻时，闭合开关后，电压表的示数将 ________ 2V（选填“大于”、“小于”或“等于”），因此要向 ________ （选填“右”或“左”）端调节滑动变阻器滑片，使电压表的示数等于2V；
（4） 根据乙图中的数据判断实验所选用的滑动变阻器可能是___________（选填字母）。
A . 20Ω，1A B . 30Ω，0.5A C . 50Ω，0.5A D . 60Ω，0.3A
五、计算题
1.某汽油储油罐的缺油提示器的工作原理如图所示：油罐中轻弹簧的上端固定在顶部，下端与一底面积为100cm 2的长方体浮块相连，浮块内有水平放置的磁铁。仅当浮块处于图中虚线位置时，固定在油罐侧壁处的开关S才能闭合，缺油指示灯L熄灭：当浮块低于虚线位置时，开关S断开，缺油指示灯L发光。
（1） 请用笔画线代替导线将指示灯L接入电路；
（2） 当储油罐内汽油量充足时，浮块应处于图中 ________ （选填“虚线位置”、“虚线位置上方”或“虚线位置下方”）；
（3） 当向油罐内缓慢加汽油使浮块上升至图中储油罐虚线位置时，弹簧长度h=34cm；已知弹簧原长为30cm弹簧长度每增加1cm，弹力增加1N；浮块（含磁铁）的质量为1.8kg，g取10N/kg，ρ 汽油=0.7g/cm 3。
①求此时浮块受到的浮力 ________ ；
②求该浮块的体积 ________ ；
③缺油指示灯刚熄灭时，浮块下表面到罐底高度40cm，求此时罐底受到油的压强 ________ 。
2.实验器材如图所示：一个电源，L1、L2两个完全相同的灯泡，A1、A2两个电流表，一个开关，若干条导线．请你设计一个电路，要求：两个灯泡L1、L2并联；两个电流表接入电路，且A1的示数大于A2的示数．
（1） 请在方框内画出你设计的电路图．
（2） 按照你设计的电路图，将图中电路元件连接起来．
3.被部分外国留学生评为中国新四大发明之一的共享单车为人们的出行带来了便利。近几年，许多公司又陆续推出了如图所示的电动共享单车。使用前要先对车上的蓄电池充电；骑行时蓄电池对车上的电动机供电，电动机为车提供动力。
下表是某电动自行车的一些主要技术参数：
上表中电池容量C是指放电电流与放电时间的乘积。若小明的质量m=60kg，骑着电动自行车在平直的公路上匀速行驶，受到的阻力为总重的k=0.02倍，g取10N/kg。求：
（1） 电动自行车蓄电池充电一次最多可储存的电能E；
（2） 电动自行车以额定功率行驶时的工作电流I 0；
（3） 小明骑着充满电后的电动自行车以最高车速行驶的时间t。
六、综合题
1.一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了串小彩灯，按下列步骤进行实验探究：把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光，根据上述实验现象可知每盏小彩灯间是以 ________ 方式连接的，当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 ________ A；
（1）如图甲所示，一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示，R上有一层绝缘物质；当灯丝断开后，电加在细金属丝R上使绝缘物质被击穿，形成 ________ （选填“通路”或“断路”），电流通过R，这样其余彩灯仍能发光；
（2）有的彩灯能闪烁是因为电路里串联了一只“跳泡”，它会使电路不断通断，引起电路一会灭一会亮，如图丙所示，“跳泡”内有一根双金属片，就是我们看见弯曲的那根，此时“跳泡”两个接线引脚无法通过双金属片导通。“跳泡”内充有氖气，虽然导电效果比双金属片差得多，但接电后能发光发热，引起“跳泡”内的双金属片受热形变，从而接通两个接线引脚。由于双金属片接通后氖泡中的氖气不再导电发光发热，温度迅速下降，双金属片恢复原状，如此循环工作，分析图丁所示的四个图，表示“跳泡”通电工作情况选项的是 ________ 。
A.①②③正确 B.①②④正确
C.②③④正确 D.②③正确
2.在学习电压时，“水果电池”激发了小红同学的探究兴趣，她提出的问题是：苹果的导电性能可能与苹果的哪些因素有关？
（1） 你的猜想是：
（2） 下表是小红同学探究得出的在一定电压下通过苹果的电流的实验数据：
根据上表中的信息，请写出两条探究结论：
结论一： ________ ；
结论二： ________
（3） 小红在“苹果电池”上插入一块铁片和一块铜片作为电池的正、负极，你怎样判断电池的正极是哪一块？如何知道电池的电压是多大？
3.把一根铁丝的两端分别与两根铜丝相连接，再与一个小量程的电流表串联成闭合电路．然后把铜、铁丝的一个接点放在盛有冰水混合物的杯中，当另一个接点用火焰加热时，发现电流表的指针会发生偏转，表明闭合电路中有电流通过，像这样的电路叫做热电偶电路．
进一步实验表明热电偶电路中的电流的大小跟相互连接的两种金属丝的性质，以及两点间的温度差有关系．下表给出了通过实验测得的铂铑合金热电偶电路中电流大小与温度差的关系的一组数据．
（1） 从表中数据可以发现，热电偶电路中电流的大小将随着两点间的温度差的增大而 ________
（2） 这样的热电偶实际上是个电源，它的电能是由 ________ 能转化而来
4.小李同学根据教材的建议，用3Ω、6Ω、12Ω的定值电阻各一个，制作了一个电路摵谙鋽，内部结构如图甲所示。a、b、c、d为四条引线的接线柱。为了确定R 1、R 2、R 3的阻值，小王连接了图乙所示的部分电路，其中电源电压保持不变，约为3V，电流表量程为0.6A，
（1） 小王将f与a相连，e与b相连，正要闭合开关，小李阻止了他。请通过计算、分析，说明小李为什么要阻止小王。
（2） 小王保持f与a相连，将e改为与c相连，闭合开关S，电流表示数为I ac；断开S保持f与a相连，将e改为与d相连，闭合S，电流表示数为I ad；小王发现。I ac=2I ad ． 请通过计算、推理确定R 1、R 2、R 3的阻值。
整车
整车质量M
40kg
最大噪声
≤62dB
最高车速vm
≤36km/h
轮胎承受最大压强pm
2×105Pa
蓄电池
电压U
50V
容量Q
10A·h
电动机
额定电压U0
50V
电动机效率η
80%
额定功率P0
250W
苹果1（一般甜）
苹果2（较甜）
苹果3（很甜）
完整
0.1A
0.2A
0.3A
削了皮
0.1A
0.2A
0.3A
切掉一部分
0.1A
0.2A
0.3A
两点间的温度差：℃
电路中的电流：0.1A
0
0.00
1
0.01
100
0.64
200
1.42
300
2.29
500
4.17
800
7.31
1000
9.56
1500
15.45
1700
17.81
