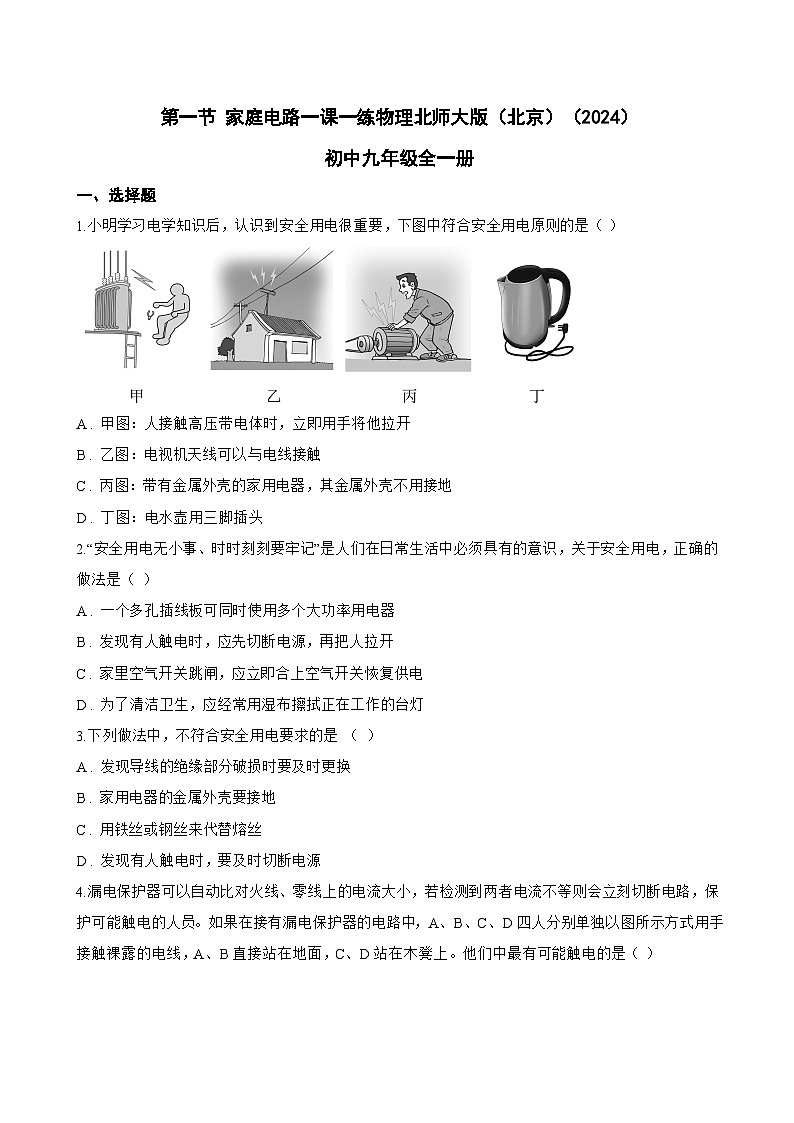

1.小明学习电学知识后，认识到安全用电很重要，下图中符合安全用电原则的是（ ）
A . 甲图：人接触高压带电体时，立即用手将他拉开
B . 乙图：电视机天线可以与电线接触
C . 丙图：带有金属外壳的家用电器，其金属外壳不用接地
D . 丁图：电水壶用三脚插头
2.“安全用电无小事、时时刻刻要牢记”是人们在日常生活中必须具有的意识，关于安全用电，正确的做法是（ ）
A . 一个多孔插线板可同时使用多个大功率用电器
B . 发现有人触电时，应先切断电源，再把人拉开
C . 家里空气开关跳闸，应立即合上空气开关恢复供电
D . 为了清洁卫生，应经常用湿布擦拭正在工作的台灯
3.下列做法中，不符合安全用电要求的是 （ ）
A . 发现导线的绝缘部分破损时要及时更换
B . 家用电器的金属外壳要接地
C . 用铁丝或钢丝来代替熔丝
D . 发现有人触电时，要及时切断电源

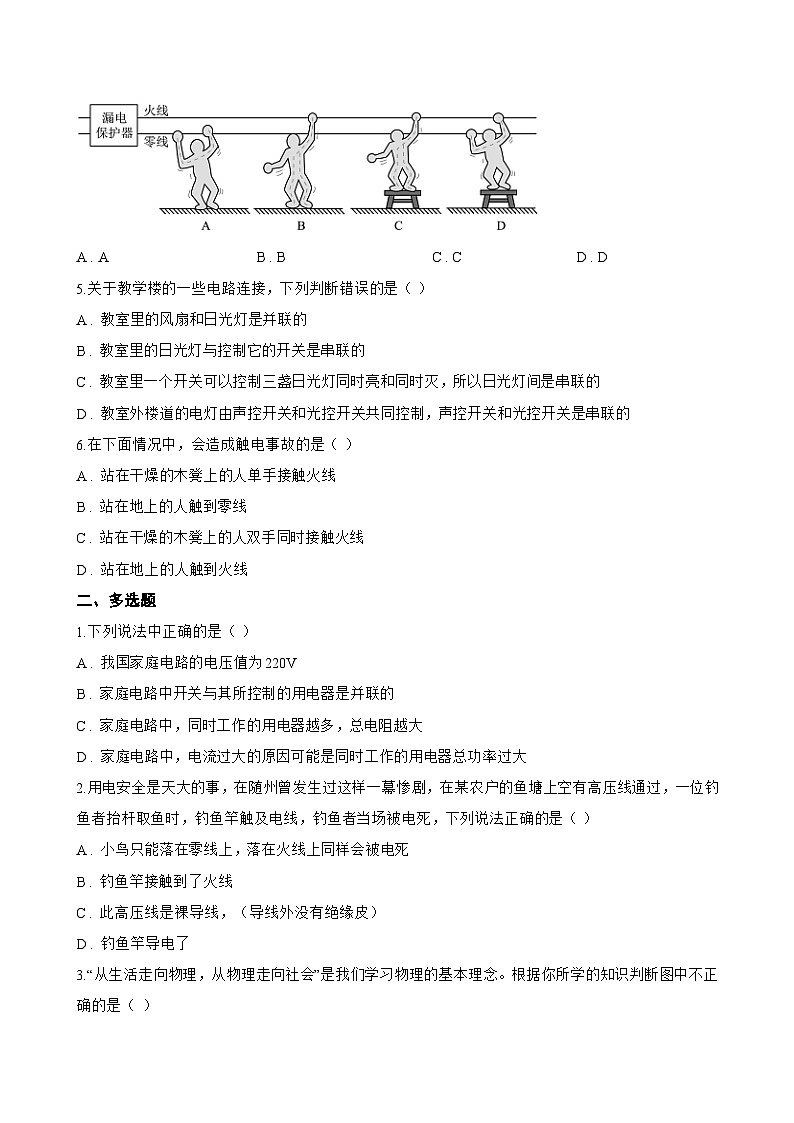

4.漏电保护器可以自动比对火线、零线上的电流大小，若检测到两者电流不等则会立刻切断电路，保护可能触电的人员。如果在接有漏电保护器的电路中，A、B、C、D四人分别单独以图所示方式用手接触裸露的电线，A、B直接站在地面，C、D站在木凳上。他们中最有可能触电的是（ ）

A . A B . B C . C D . D
5.关于教学楼的一些电路连接，下列判断错误的是（ ）
A . 教室里的风扇和日光灯是并联的
B . 教室里的日光灯与控制它的开关是串联的
C . 教室里一个开关可以控制三盏日光灯同时亮和同时灭，所以日光灯间是串联的
D . 教室外楼道的电灯由声控开关和光控开关共同控制，声控开关和光控开关是串联的
6.在下面情况中，会造成触电事故的是（ ）
A . 站在干燥的木凳上的人单手接触火线
B . 站在地上的人触到零线
C . 站在干燥的木凳上的人双手同时接触火线
D . 站在地上的人触到火线
二、多选题
1.下列说法中正确的是（ ）
A . 我国家庭电路的电压值为220V
B . 家庭电路中开关与其所控制的用电器是并联的
C . 家庭电路中，同时工作的用电器越多，总电阻越大
D . 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大
2.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了

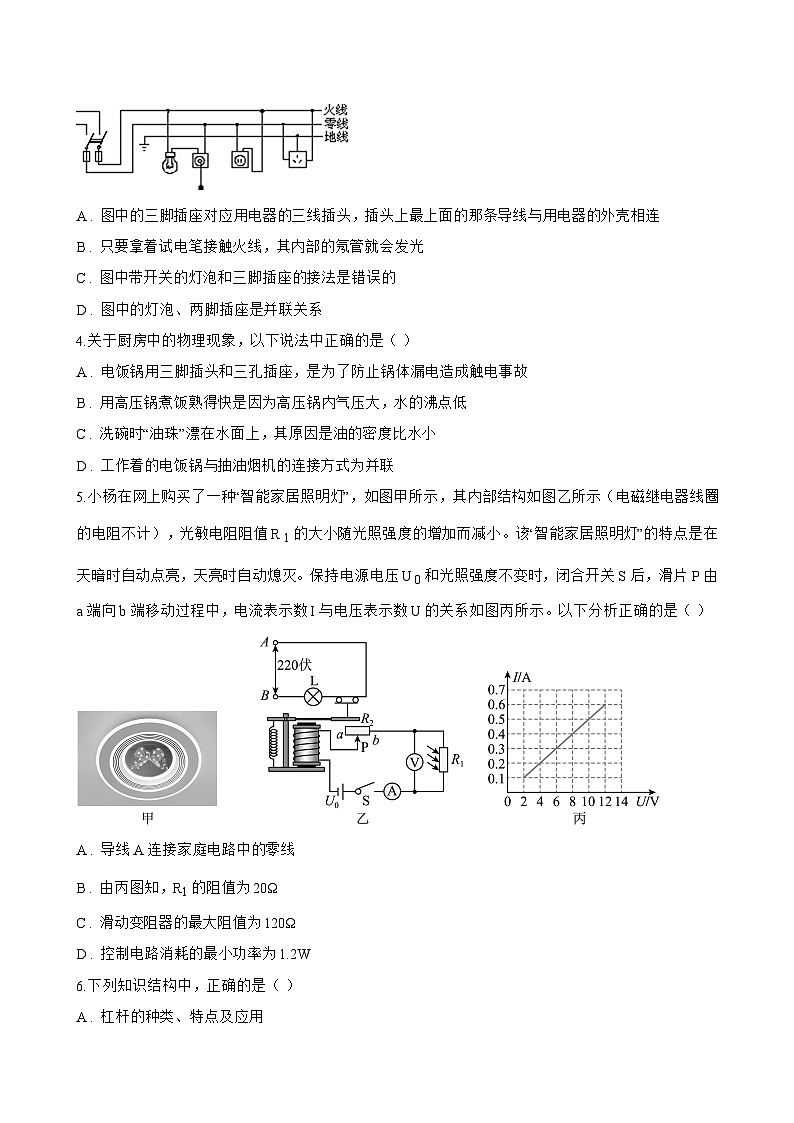

3.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
4.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
5.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
6.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
7.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
8.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
三、填空题
1.一节新干电池的电压为 ________ 伏．家中电灯与控制它的电键之间是 ________ 连接的（选填“串联”或“并联”），用 ________ 来测量用户消耗的电能．
2.在变电站旁常常立有如图所示的警示牌，样做的目的主要是提醒人们不能靠近高压带电体，从面避免发生 ________ 触电．
3.在使用测电笔的几种做法中（如图1所示），哪些做法是正确的是 ________ ．
如图2中，家庭电路的四盏电灯安装方法，你认为其中正确的是 ________
4.教室里的各盏照明灯之间是 ________ 联的，当教室里多开一盏照明灯时，干路上的电流大小将 ________ ．（选填“变大”、“不变”或“变小”）
5.每当春节到来时，街道树上要挂上许多小彩灯，这些小彩灯常常采用 ________ 方式连接的。家庭电路中的各种用电器是以 ________ （均选填“串联”或“并联”）方式连接的。
6.如图为某测电笔中氖管与电阻的结构图，它们是 ________ 联连接的。当用这个测电笔测家庭电路的 ________ 时，氖管发光，若人体及氖管的电阻均忽略不计，高阻值电阻值为880kΩ，则此时通过人体的电流约为 ________ mA。
四、综合题
1.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
2.小明的妈妈在厨房炒辣椒时，在卧室的小明也能被“辣椒”呛的眼泪直流，这时妈妈为了尽快的消除空气的“辣味”，于是打开了家中的电扇，以加快空气的流通．
请你根据相关的物理知识，回答下列问题：
（1） 为什么在卧室也能被“辣椒”呛的眼泪直流？
（2） 电扇工作时发生什么样的能量转换？
（3） 电扇与家庭中其它的用电器是如何连接的？
3.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
4.运用知识解决问题：
（1） 小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率 ________ ，根据公式 ________ 可知，在 ________ 一定时，电路的总功率 ________ ，电路中的总电流 ， 导致保险丝烧断．
（2） 请你根据实物电路，在方框中画出电路图
（3） 某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
