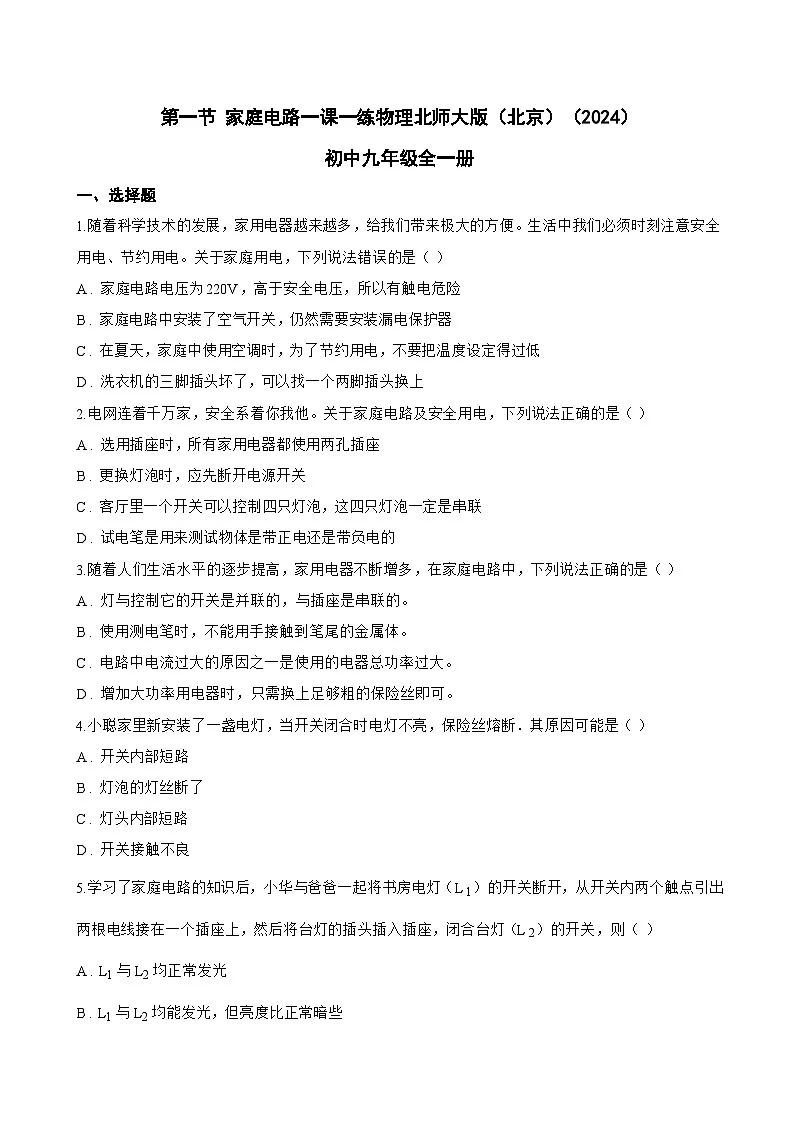

初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后作业题

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 家庭电路课后作业题，共10页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.随着科学技术的发展，家用电器越来越多，给我们带来极大的方便。生活中我们必须时刻注意安全用电、节约用电。关于家庭用电，下列说法错误的是（ ）
A . 家庭电路电压为220V，高于安全电压，所以有触电危险
B . 家庭电路中安装了空气开关，仍然需要安装漏电保护器
C . 在夏天，家庭中使用空调时，为了节约用电，不要把温度设定得过低
D . 洗衣机的三脚插头坏了，可以找一个两脚插头换上
2.电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是（ ）
A . 选用插座时，所有家用电器都使用两孔插座
B . 更换灯泡时，应先断开电源开关
C . 客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D . 试电笔是用来测试物体是带正电还是带负电的
3.随着人们生活水平的逐步提高，家用电器不断增多，在家庭电路中，下列说法正确的是（ ）
A . 灯与控制它的开关是并联的，与插座是串联的。
B . 使用测电笔时，不能用手接触到笔尾的金属体。
C . 电路中电流过大的原因之一是使用的电器总功率过大。
D . 增加大功率用电器时，只需换上足够粗的保险丝即可。
4.小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断．其原因可能是（ ）
A . 开关内部短路
B . 灯泡的灯丝断了
C . 灯头内部短路
D . 开关接触不良
5.学习了家庭电路的知识后，小华与爸爸一起将书房电灯（L 1）的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯（L 2）的开关，则（ ）
A . L1与L2均正常发光
B . L1与L2均能发光，但亮度比正常暗些
C . L1与L2均不能发光
D . L1与L2均能发光，但亮度比正常亮些

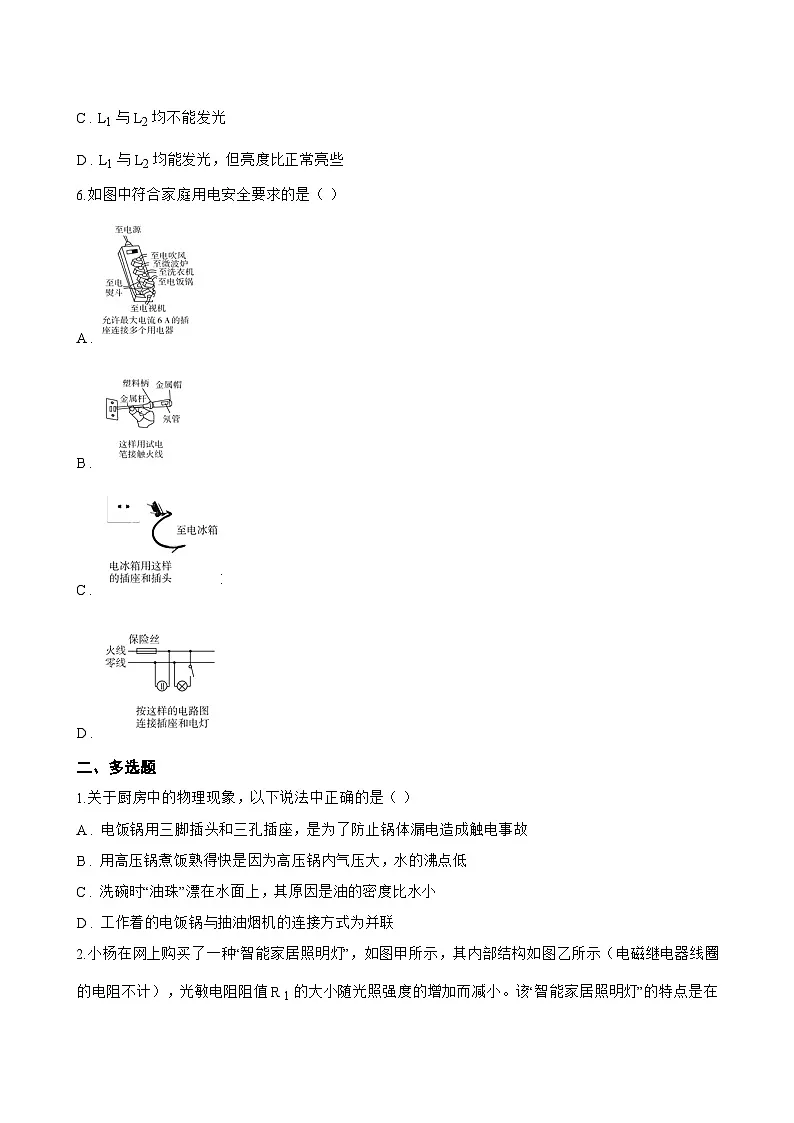

6.如图中符合家庭用电安全要求的是（ ）
A .
B .
C .
D .
二、多选题
1.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联

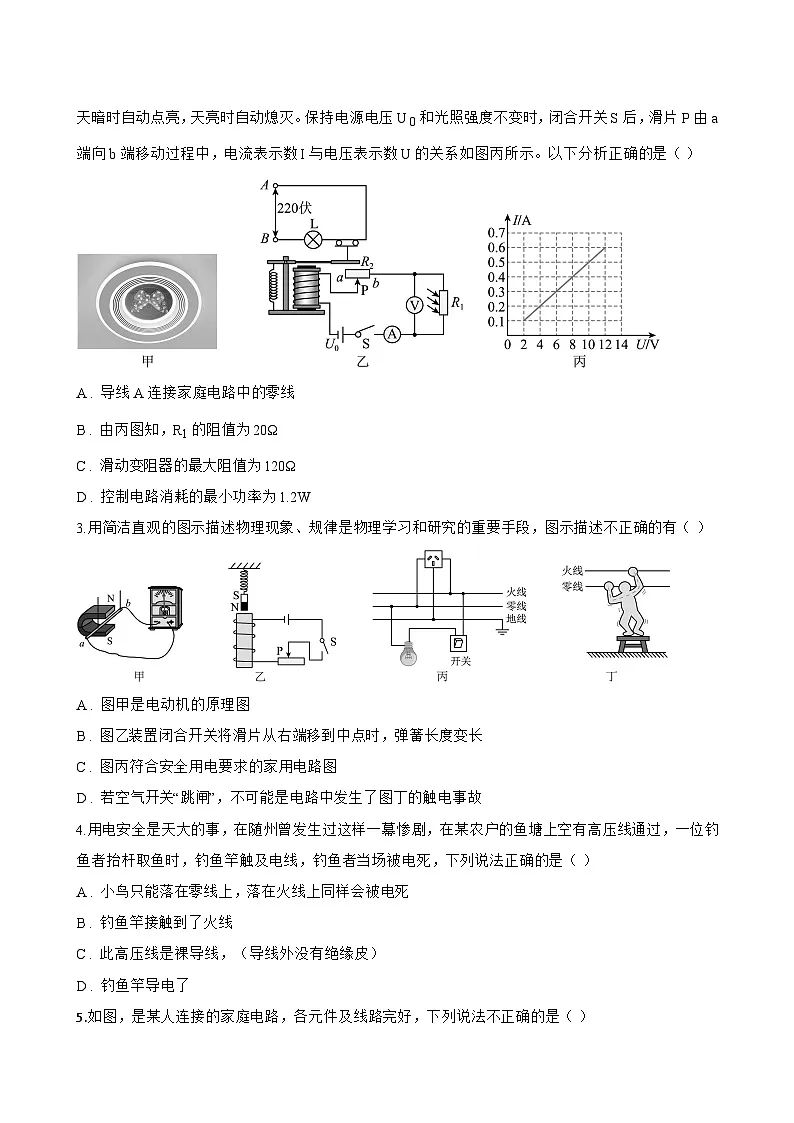

2.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
3.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
4.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
5.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
6.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
7.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
8.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
三、填空题
1.蓄电池是化学电池，放电后可以再充电，它在放电过程中将 ________ 能转化为 ________ 能；充电时，蓄电池属于电路组成中的 ________ (选填“电源”或“用电器”)；教室里的电灯和电脑是 ________ 联的，控制电灯的开关和电灯是 ________ 联的；我国家庭电路电压为 ________ V，对人体安全电压为 ________ V。
2.利用电流的热效应，家庭电路中加入了熔丝
（1）家庭电路中的熔丝熔断，可能的原因是 ________ （填写序号）：①使用的用电器总功率过大；②拉线开关中两根导线的线头相碰了；③插座中的两根导线的线头相碰了；④灯丝烧断了．
（2）熔丝是由电阻率较大、熔点较 ________ 的铅锑合金制成的；同一个家庭电路中，熔丝 ________ （选填“太粗”或“太细”）容易断，理由是 ________
3.哪些图所示情况不会发生触电事故： ________
4.当电路中 ________ （选填“电流”或“电阻”）过大时，空气开关自动断开，切断电路，俗称“跳闸”。试电笔 ________ （选填“能”或“不能”）区分火线与零线。
5.某型号电水壶如图所示，它正常工作时电流是 ________ A，5min内电流做功 ________ J，如果电水壶的三线插头中间较长的插脚损坏，为确保安全用电，该插头 ________ (选填“能”或“不能”)继续使用。
6.一台电烘箱的三脚插头插入如图所示的三孔插座中，工作时电烘箱的电阻丝通过5A的电流，每分钟产生的热量为6.6×10 4 J，则这台电烘箱中电阻丝工作时的电阻为 ________ Ω．在三孔插座的A、B、C三孔中，通过三脚插头和电烘箱金属外壳相连的是 ________ 孔．
7.家里的电灯、电视机、电冰箱等家用电器的连接方法是 ________ 的（填“串联”或“并联”）；指南针能够指南北，是因为受到了 ________ 的作用．
8.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1 ， 若L1正常发光说明L1 ________ ；只闭合S、S2 ， 若L发出暗红色的光（发光不正常），说明L2 ________ （选填“正常”“短路”或“断路”）．
9.教室里的一个开关同时控制4盏照明灯，这4盏照明灯是 ________ 联的。每盏照明灯正常工作电压是 ________ V。 如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的 ________ （选填“电源”“用电器”或“开关”）。
四、综合题
1.空气炸锅（如图甲）因其烹制食物脂肪含量低，美味酥脆，无油烟味，深受广大市民青睐，其原理是利用热空气流加热食物。科技创新小组的同学将其拆解后，发现核心元件是两个发热电阻和一个风扇，由温控开关S进行自动控制，经研究后画出简化电路图如图乙。
（1）空气炸锅采用高速热风循环技术，工作时会通过电动机向内部吹风，借助循环风，达到炸锅内部迅速升温的目的，与传统烤箱相比、空气炸锅烹制食物时，所用时间更 ________ ；
（2）使用空气炸锅，安全至关重要。同学们认真研究说明书及内部结构后，作出如下分析，其中合理的是 ________ ；
A.若空气炸锅的风扇不转了，发热电阻仍然工作，可以正常使用
B.烹制食物时为了提升加热效率，可以堵住空气炸锅背部的出风口
C.空气炸锅的电源线使用三脚插头，目的是让烹制美食更快速、更高效
D.为了安全和延长使用寿命，严禁直接用冷水冲洗未冷却的空气炸锅
（3）科技小组断开家中其他用电器，只让该空气炸锅以低温挡工作2min，观察到图丙所示的家用电能表转了90圈，此时空气炸锅的实际电功率是 ________ W；
（4）若科技小组使用电功率为1500W的档位烹制薯条，已知薯条的质量为0.24kg，初始温度为20℃，通电1min达到120℃，空气炸锅的能量转化效率为80%，请利用上述数据计算出薯条的比热容 c= ________ J/kg⋅℃。
2.小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请回答下列问题：（水的比热容c 水=4.2×10 3J/（kg•℃））
（1） 为了安全用电，该电热水器的电源线插头应该是图中的 ________ （A/B）图．该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止 ________
（2） 加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3） 电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？
3.运用知识解决问题：
（1） 小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率 ________ ，根据公式 ________ 可知，在 ________ 一定时，电路的总功率 ________ ，电路中的总电流 ， 导致保险丝烧断．
（2） 请你根据实物电路，在方框中画出电路图
（3） 某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
4.冬季来临，小双为了让经常加班的妈妈回家后吃上香喷喷、热腾腾的汤菜，常用如图甲所示的电汤锅来煲汤。通过查阅相关资料，小双画出了电汤锅的简化电路图（图乙），其中发热电阻丝的阻值均为 80Ω ， 额定电压为 220V。通过旋钮开关，可实现保温、慢炖、快炖三种档位切换。
（1）当电汤锅处于保温档位时，电汤锅总电阻最 ________ ；
（2）小双对电汤锅的以下认识，你认为不合理的是 ________ ；
A．电汤锅的发热电阻有可能是用半导体材料制作而成
B．为防止触电事故，在清洗汤锅底前应该将拔出插头
C．水不宜加满汤锅，因汤沸腾溢出后可能会造成短路
D．电汤锅工作时，它主要利用了电流的热效应来工作
（3）小双通过观察发现，用电高峰时用电汤锅米煲汤所需时间比平常要长一些，她认为有可能是因为实际电压小于额定电压，于是进行了如下探究：在傍晚用电高峰时，关闭家里其他用电器，只让汤锅以快炖档工作，她发现在 5min内电能表的转盘转了250圈，电能表的铭牌如图丙所示，则她家用电高峰时家庭电路的实际电压为 ________ V；
（4）在以上探究的基础上，小双结合自己所学物理知识，她认为利用可以调节电压的学生电源或可以改变阻值的加热电阻丝对原电路进行微调，就能让汤锅在用电高峰时，仍然能在不同状态下正常工作。以下是她的一些初步设想，你认为合理且可行的是 ________ 。
A．保温时，由 P=U2R可知：利用学生电源将家庭电路电压提高，实现提高实际电功率
B．慢炖时，由 P=I2R可知：可以将电阻丝与 R4串联增大总电阻，实现提高实际电功率
C．快炖时，由 P=U2R可知：可以将电阻丝与 R2并联减小总电阻，实现提高实际电功率
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
