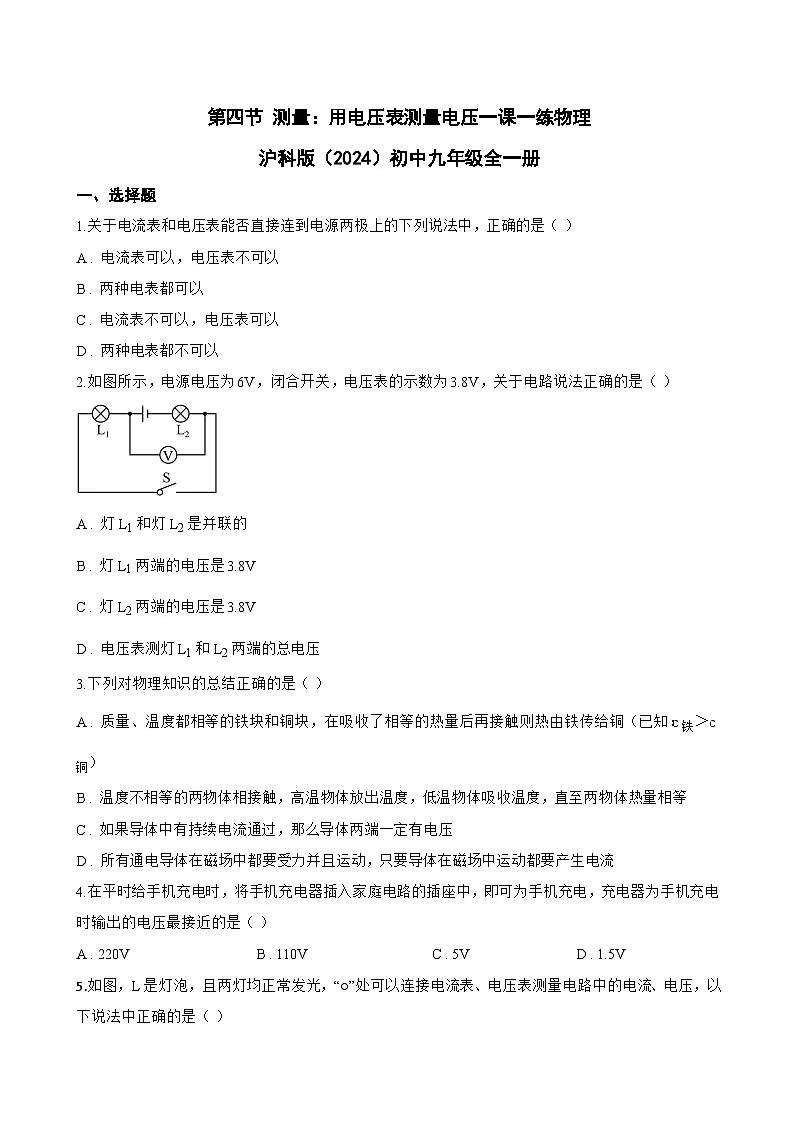

1.关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（ ）
A . 电流表可以，电压表不可以
B . 两种电表都可以
C . 电流表不可以，电压表可以
D . 两种电表都不可以
2.如图所示，电源电压为6V，闭合开关，电压表的示数为3.8V，关于电路说法正确的是（ ）
A . 灯L1和灯L2是并联的
B . 灯L1两端的电压是3.8V
C . 灯L2两端的电压是3.8V
D . 电压表测灯L1和L2两端的总电压
3.下列对物理知识的总结正确的是（ ）
A . 质量、温度都相等的铁块和铜块，在吸收了相等的热量后再接触则热由铁传给铜（已知：c铁＞c铜）
B . 温度不相等的两物体相接触，高温物体放出温度，低温物体吸收温度，直至两物体热量相等
C . 如果导体中有持续电流通过，那么导体两端一定有电压
D . 所有通电导体在磁场中都要受力并且运动，只要导体在磁场中运动都要产生电流
4.在平时给手机充电时，将手机充电器插入家庭电路的插座中，即可为手机充电，充电器为手机充电时输出的电压最接近的是（ ）
A . 220V B . 110V C . 5V D . 1.5V

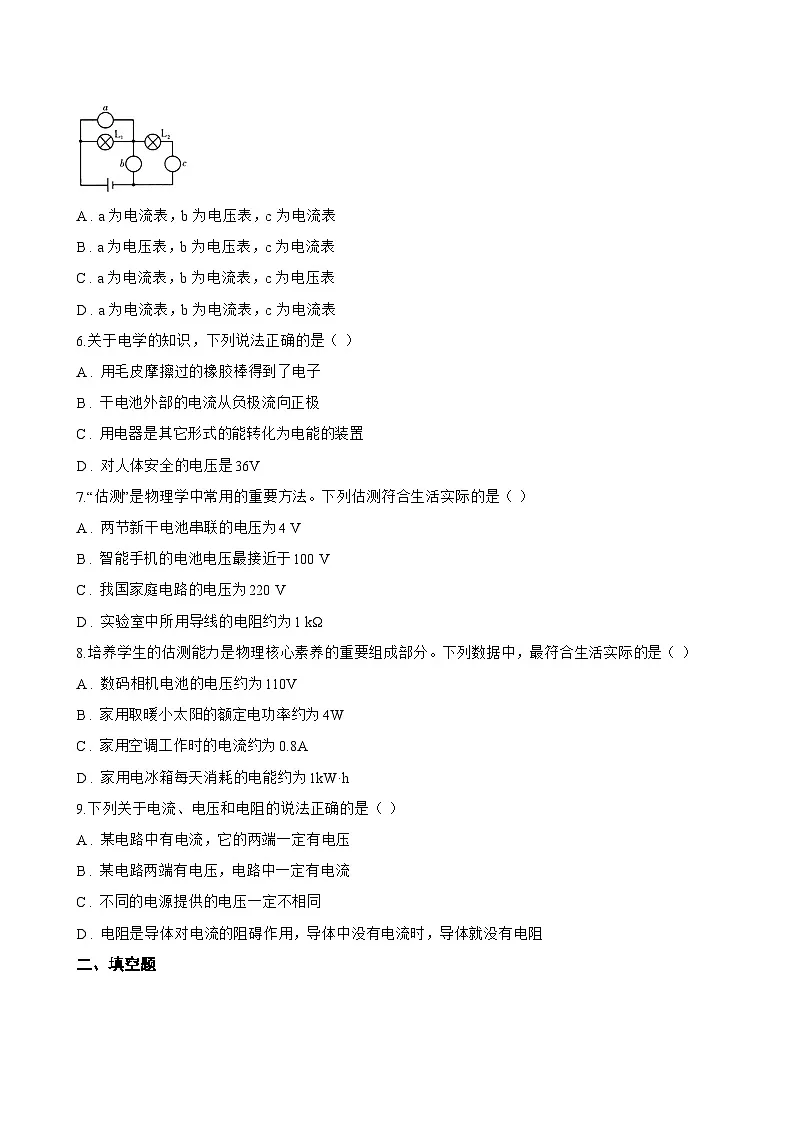

5.如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）
A . a为电流表，b为电压表，c为电流表
B . a为电压表，b为电压表，c为电流表
C . a为电流表，b为电流表，c为电压表
D . a为电流表，b为电流表，c为电流表
6.关于电学的知识，下列说法正确的是（ ）
A . 用毛皮摩擦过的橡胶棒得到了电子
B . 干电池外部的电流从负极流向正极
C . 用电器是其它形式的能转化为电能的装置
D . 对人体安全的电压是36V
7.“估测”是物理学中常用的重要方法。下列估测符合生活实际的是（ ）
A . 两节新干电池串联的电压为4 V
B . 智能手机的电池电压最接近于100 V
C . 我国家庭电路的电压为220 V
D . 实验室中所用导线的电阻约为1 kΩ
8.培养学生的估测能力是物理核心素养的重要组成部分。下列数据中，最符合生活实际的是（ ）
A . 数码相机电池的电压约为110V
B . 家用取暖小太阳的额定电功率约为4W
C . 家用空调工作时的电流约为0.8A
D . 家用电冰箱每天消耗的电能约为1kW·h
9.下列关于电流、电压和电阻的说法正确的是（ ）
A . 某电路中有电流，它的两端一定有电压
B . 某电路两端有电压，电路中一定有电流
C . 不同的电源提供的电压一定不相同
D . 电阻是导体对电流的阻碍作用，导体中没有电流时，导体就没有电阻
二、填空题

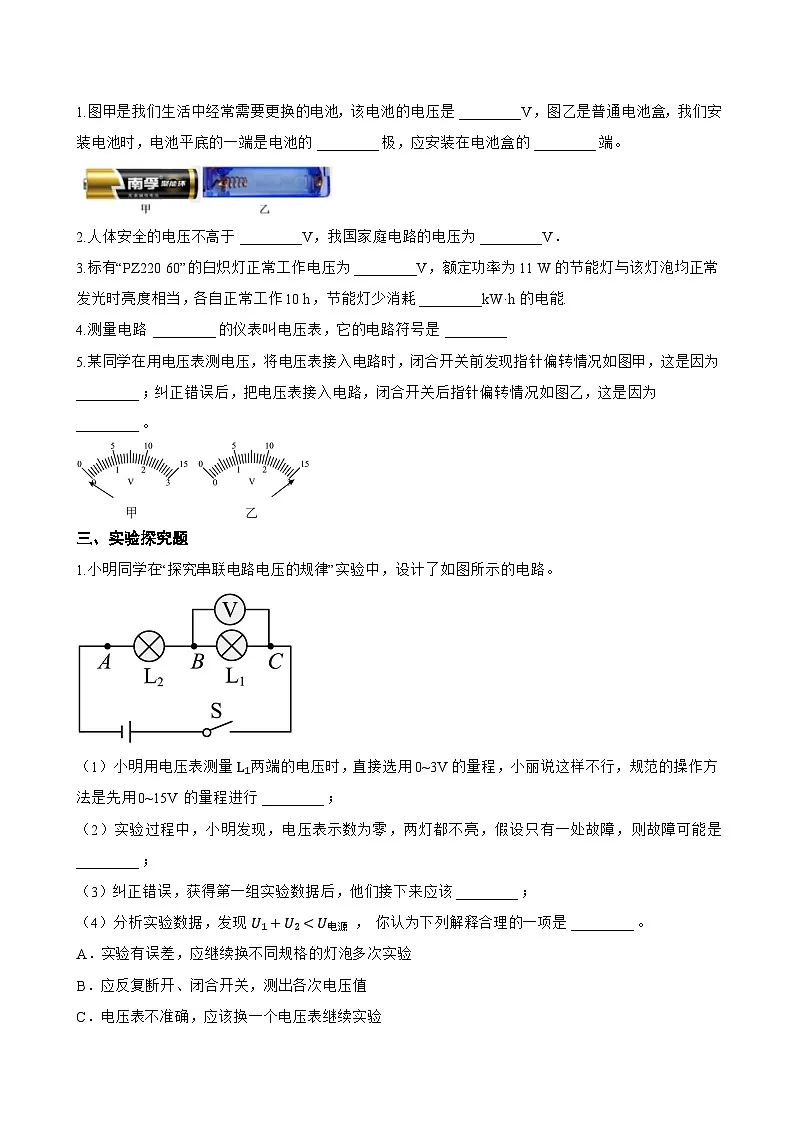

1.图甲是我们生活中经常需要更换的电池，该电池的电压是 ________ V，图乙是普通电池盒，我们安装电池时，电池平底的一端是电池的 ________ 极，应安装在电池盒的 ________ 端。
2.人体安全的电压不高于 ________ V，我国家庭电路的电压为 ________ V．
3.标有“PZ220 60”的白炽灯正常工作电压为 ________ V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗 ________ kW·h的电能.
4.测量电路 ________ 的仪表叫电压表，它的电路符号是 ________
5.某同学在用电压表测电压，将电压表接入电路时，闭合开关前发现指针偏转情况如图甲，这是因为 ________ ；纠正错误后，把电压表接入电路，闭合开关后指针偏转情况如图乙，这是因为 ________ 。
三、实验探究题
1.小明同学在“探究串联电路电压的规律”实验中，设计了如图所示的电路。
（1）小明用电压表测量 L1两端的电压时，直接选用0~3V的量程，小丽说这样不行，规范的操作方法是先用0~15V的量程进行 ________ ；
（2）实验过程中，小明发现，电压表示数为零，两灯都不亮，假设只有一处故障，则故障可能是 ________ ；
（3）纠正错误，获得第一组实验数据后，他们接下来应该 ________ ；
（4）分析实验数据，发现 U1+U2
