物理第四节 测量：用电压表测量电压测试题

这是一份物理第四节 测量：用电压表测量电压测试题，共6页。试卷主要包含了选择题，填空题，实验探究题，综合题等内容，欢迎下载使用。

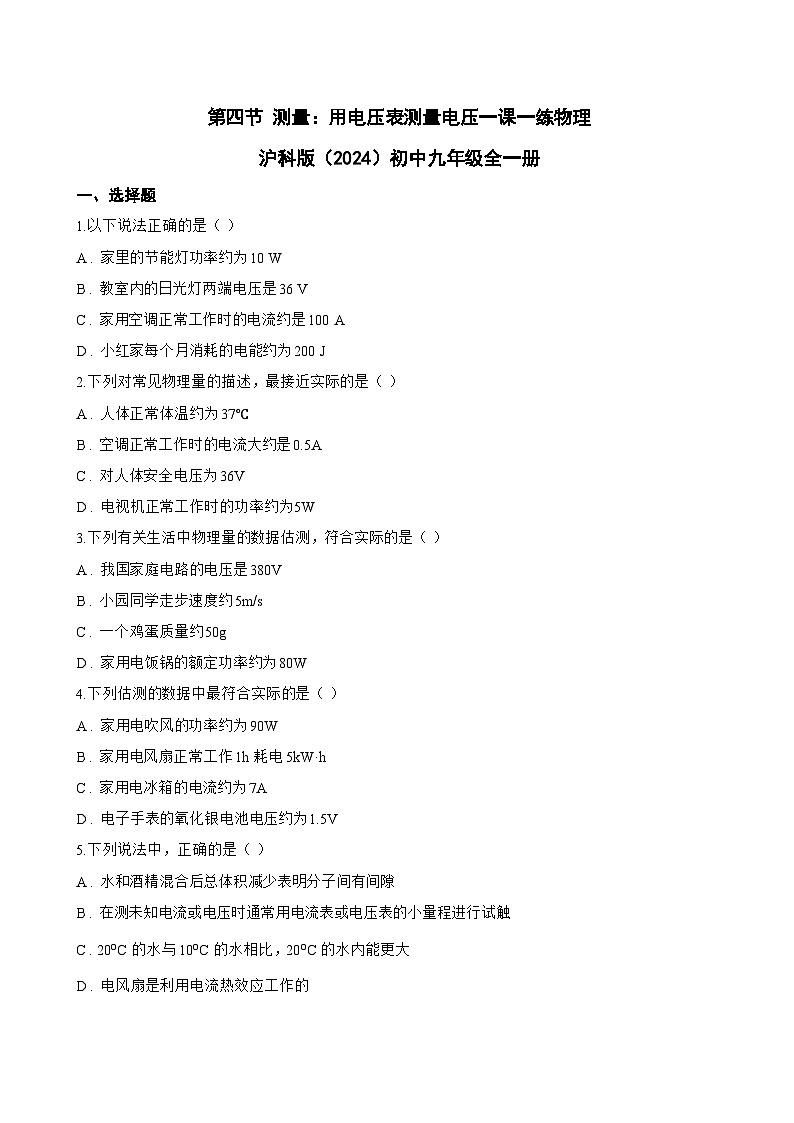

1.以下说法正确的是（ ）
A . 家里的节能灯功率约为10 W
B . 教室内的日光灯两端电压是36 V
C . 家用空调正常工作时的电流约是100 A
D . 小红家每个月消耗的电能约为200 J
2.下列对常见物理量的描述，最接近实际的是（ ）
A . 人体正常体温约为37℃
B . 空调正常工作时的电流大约是0.5A
C . 对人体安全电压为36V
D . 电视机正常工作时的功率约为5W
3.下列有关生活中物理量的数据估测，符合实际的是（ ）
A . 我国家庭电路的电压是380V
B . 小园同学走步速度约5m/s
C . 一个鸡蛋质量约50g
D . 家用电饭锅的额定功率约为80W
4.下列估测的数据中最符合实际的是（ ）
A . 家用电吹风的功率约为90W
B . 家用电风扇正常工作1h耗电5kW·h
C . 家用电冰箱的电流约为7A
D . 电子手表的氧化银电池电压约为1.5V
5.下列说法中，正确的是（ ）
A . 水和酒精混合后总体积减少表明分子间有间隙
B . 在测未知电流或电压时通常用电流表或电压表的小量程进行试触
C . 20C的水与10C的水相比，20C的水内能更大
D . 电风扇是利用电流热效应工作的

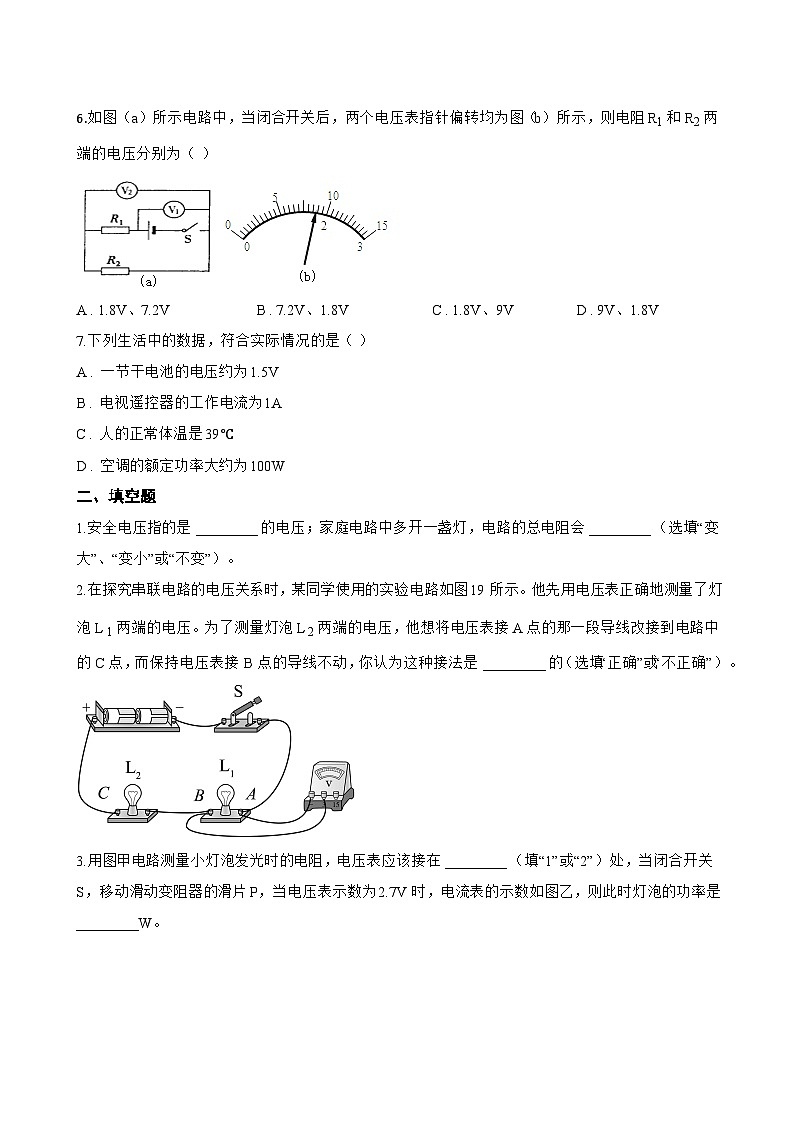

6.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
​
A . 1.8V、7.2V B . 7.2V、1.8V C . 1.8V、9V D . 9V、1.8V
7.下列生活中的数据，符合实际情况的是（ ）
A . 一节干电池的电压约为1.5V
B . 电视遥控器的工作电流为1A
C . 人的正常体温是39℃
D . 空调的额定功率大约为100W
二、填空题
1.安全电压指的是 ________ 的电压；家庭电路中多开一盏灯，电路的总电阻会 ________ （选填“变大”、“变小”或“不变”）。
2.在探究串联电路的电压关系时，某同学使用的实验电路如图19所示。他先用电压表正确地测量了灯泡L 1两端的电压。为了测量灯泡L 2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动，你认为这种接法是 ________ 的（选填“正确”或“不正确”）。

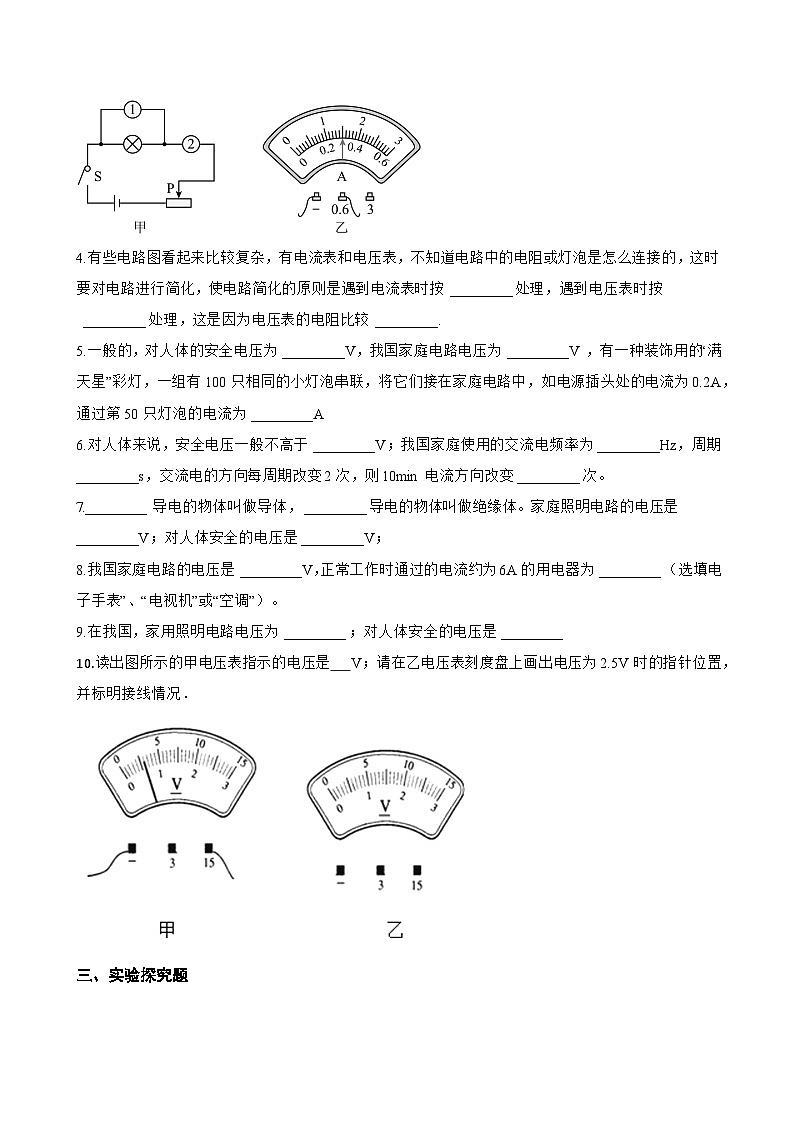

3.用图甲电路测量小灯泡发光时的电阻，电压表应该接在 ________ （填“1”或“2”）处，当闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.7V时，电流表的示数如图乙，则此时灯泡的功率是 ________ W。

4.有些电路图看起来比较复杂，有电流表和电压表，不知道电路中的电阻或灯泡是怎么连接的，这时要对电路进行简化，使电路简化的原则是遇到电流表时按 ________ 处理，遇到电压表时按 ________ 处理，这是因为电压表的电阻比较 ________ .
5.一般的，对人体的安全电压为 ________ V，我国家庭电路电压为 ________ V ，有一种装饰用的“满天星”彩灯，一组有100只相同的小灯泡串联，将它们接在家庭电路中，如电源插头处的电流为0.2A，通过第50只灯泡的电流为 ________ A
6.对人体来说，安全电压一般不高于 ________ V；我国家庭使用的交流电频率为 ________ Hz，周期 ________ s，交流电的方向每周期改变2次，则10min电流方向改变 ________ 次。
7.________ 导电的物体叫做导体， ________ 导电的物体叫做绝缘体。家庭照明电路的电压是 ________ V；对人体安全的电压是 ________ V；
8.我国家庭电路的电压是 ________ V，正常工作时通过的电流约为6A的用电器为 ________ （选填“电子手表”、“电视机”或“空调”）。
9.在我国，家用照明电路电压为 ________ ；对人体安全的电压是 ________
10.读出图所示的甲电压表指示的电压是 V；请在乙电压表刻度盘上画出电压为2.5V时的指针位置，并标明接线情况．
三、实验探究题
1.如图，小登同学要测量一“额定电压为3.8V”的小灯泡的电压和电流，连接了如图电路，大智发现这个电路是有问题的，若按此连接，闭合开关，电压表示数为 ________ ，灯 ________ 发光（选填“会、不会”），小登说那我拆了重接，大智提醒他完全不需要拆，只需加一根导线即可，请你帮他画出这根导线，并画出电路图 ________ 。
2.小亮同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定，有5Ω、10Ω、20Ω的定值电阻各一个，滑动变阻器标有“10Ω 1A”。
（1） 连接电路前发现电压表指针如图甲所示，则需要对电压表 ________ 。
（2） 解决问题后，小亮连接了如图乙所示电路，若闭合开关，电压表的指针将 ________ （选填“正向偏转”“反向偏转”或“不动”）。小亮检查电路时发现有一根导线连接错误，请在错误的导线打“×”，画出正确连线 ________ 。
（3） 排除故障后，当接入5Ω的定值电阻，调节滑片P使电压表示数达到所要控制的电压U 1时，电流表指针如图丙所示。更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时才能使电压表示数达到U 1 ， 则电源电压为 ________ V。
（4） 当更换为20Ω的电阻时，为了顺利完成实验，需要换用最大阻值至少为 ________ Ω的滑动变阻器。
四、综合题
1.小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．
（1） 小江说此电水壶不能在中国使用的理由是什么？
（2） 小江运用的方法可能是：（至少写出一种）方法： ________
2. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
3.（1）如图甲所示，电能表的读数是 ________ kW·h，在30min内电能表的转盘转了2400转，则电路中用电器的电功率是 ________ W；
（2）图乙中，旋钮式电阻箱的阻值是 ________ Ω ， 图丙中，电压表的读数是 ________ V；
（3）在“探究电磁铁的磁性强弱跟什么因素有关”的实验时，如图丁所示，小惠是通过比较 ________ 来比较电磁铁磁性强弱的，图中实验探究的是电磁铁磁性强弱跟 ________ 的关系。
4.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
额定电压
110V
额定功率
880W
频率
50Hz
容积
1L
