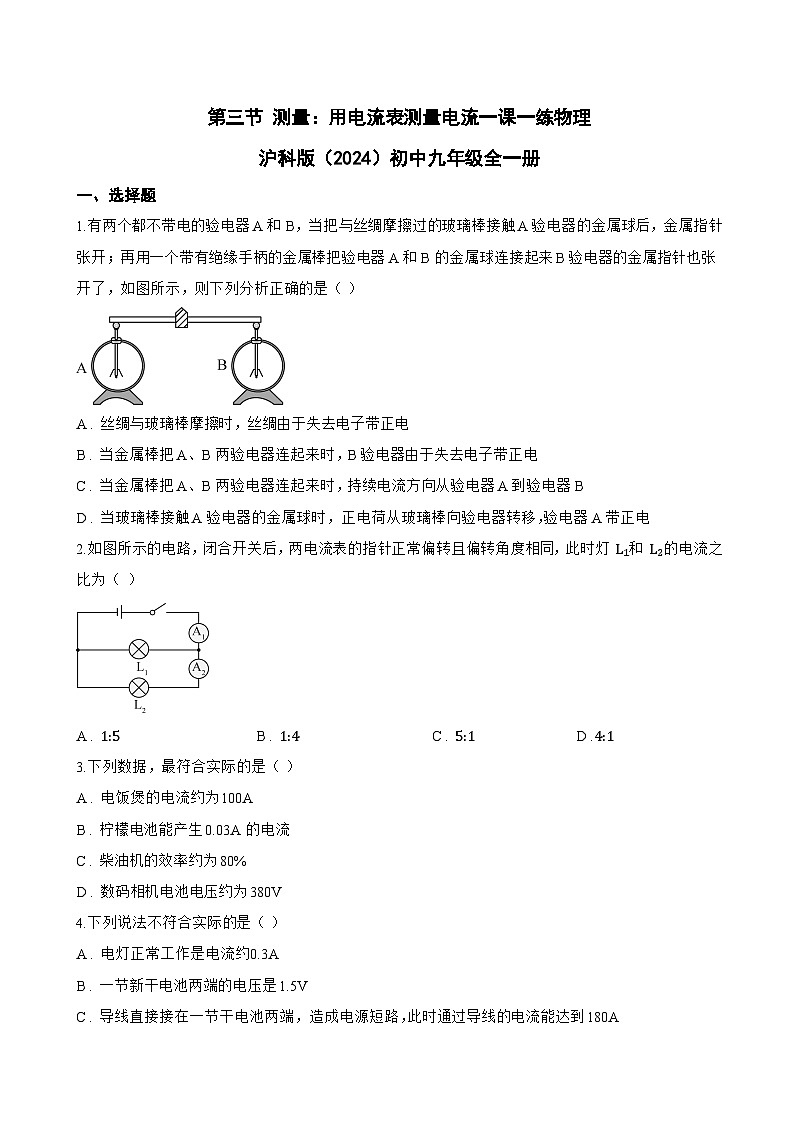

1.有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来B验电器的金属指针也张开了，如图所示，则下列分析正确的是（ ）
A . 丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B . 当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
C . 当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B
D . 当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，验电器A带正电
2.如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯 L1和 L2的电流之比为（ ）
A . 1:5 B . 1:4 C . 5:1 D .4:1
3.下列数据，最符合实际的是（ ）
A . 电饭煲的电流约为100A
B . 柠檬电池能产生0.03A的电流
C . 柴油机的效率约为80%
D . 数码相机电池电压约为380V
4.下列说法不符合实际的是（ ）
A . 电灯正常工作是电流约0.3A
B . 一节新干电池两端的电压是1.5V
C . 导线直接接在一节干电池两端，造成电源短路，此时通过导线的电流能达到180A

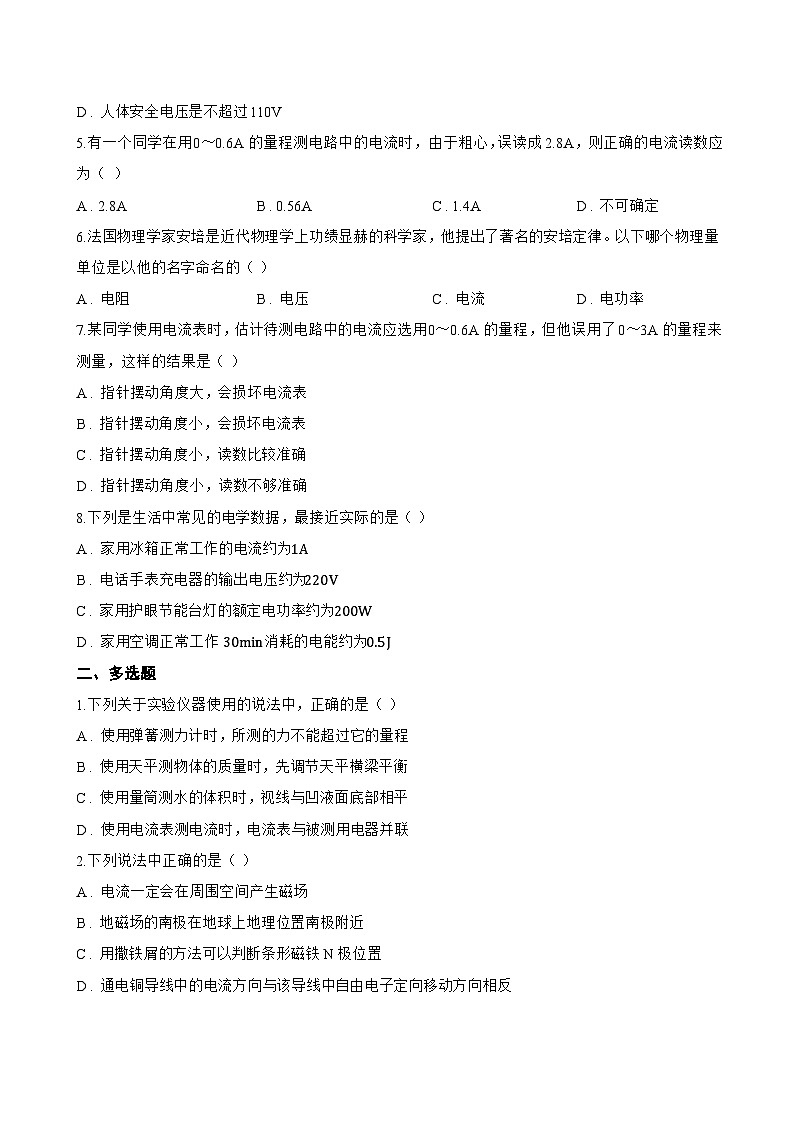

D . 人体安全电压是不超过110V
5.有一个同学在用0～0.6A的量程测电路中的电流时，由于粗心，误读成2.8A，则正确的电流读数应为（ ）
A . 2.8A B . 0.56A C . 1.4A D . 不可确定
6.法国物理学家安培是近代物理学上功绩显赫的科学家，他提出了著名的安培定律。以下哪个物理量单位是以他的名字命名的（ ）
A . 电阻 B . 电压 C . 电流 D . 电功率
7.某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用了0～3A的量程来测量，这样的结果是（ ）
A . 指针摆动角度大，会损坏电流表
B . 指针摆动角度小，会损坏电流表
C . 指针摆动角度小，读数比较准确
D . 指针摆动角度小，读数不够准确
8.下列是生活中常见的电学数据，最接近实际的是（ ）
A . 家用冰箱正常工作的电流约为1A
B . 电话手表充电器的输出电压约为220V
C . 家用护眼节能台灯的额定电功率约为200W
D . 家用空调正常工作 30min消耗的电能约为0.5J
二、多选题
1.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
2.下列说法中正确的是（ ）
A . 电流一定会在周围空间产生磁场
B . 地磁场的南极在地球上地理位置南极附近
C . 用撒铁屑的方法可以判断条形磁铁N极位置
D . 通电铜导线中的电流方向与该导线中自由电子定向移动方向相反

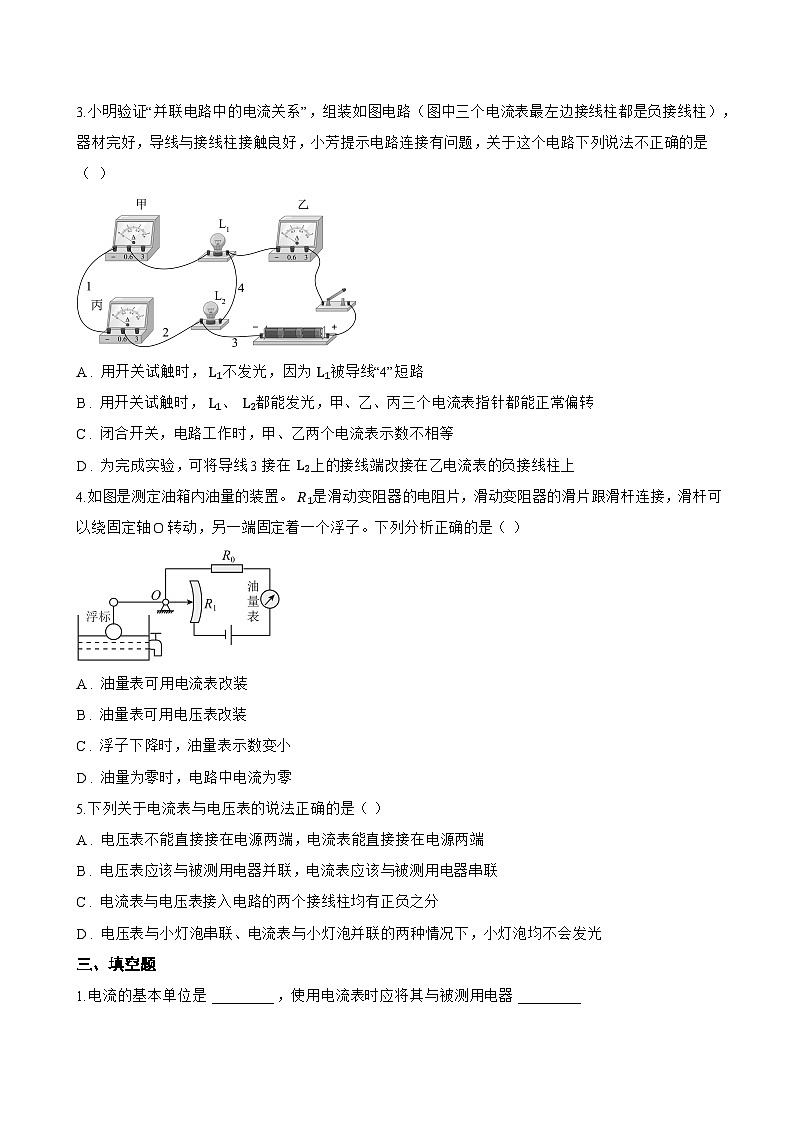

3.小明验证“并联电路中的电流关系”，组装如图电路（图中三个电流表最左边接线柱都是负接线柱），器材完好，导线与接线柱接触良好，小芳提示电路连接有问题，关于这个电路下列说法不正确的是（ ）
A . 用开关试触时， L1不发光，因为 L1被导线“4”短路
B . 用开关试触时， L1、 L2都能发光，甲、乙、丙三个电流表指针都能正常偏转
C . 闭合开关，电路工作时，甲、乙两个电流表示数不相等
D . 为完成实验，可将导线3接在 L2上的接线端改接在乙电流表的负接线柱上
4.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
5.下列关于电流表与电压表的说法正确的是（ ）
A . 电压表不能直接接在电源两端，电流表能直接接在电源两端
B . 电压表应该与被测用电器并联，电流表应该与被测用电器串联
C . 电流表与电压表接入电路的两个接线柱均有正负之分
D . 电压表与小灯泡串联、电流表与小灯泡并联的两种情况下，小灯泡均不会发光
三、填空题
1.电流的基本单位是 ________ ，使用电流表时应将其与被测用电器 ________
2.如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 ________ （选填“电源”、“L 1”或“L 2”）的电流，b电流表的读数应为 ________ 安。
3.测量电流的仪器是 ________ ，电路图中的符号是 ________
4.使用电流表时，应先估计被测电流，然后选用合适的量程。若不能预先估计，则应从电流表 ________ （选填“较大”或“较小）的量程测起，并采用 ________ 法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为 ________ A。
5.验电器是用来检验物体是否带电的仪器，它根据 ________ （选填：“同种”或者“异种”）电荷相互 ________ 的原理制成的。小王用毛皮摩擦橡胶棒，则橡胶棒在摩擦过程中 ________ （选填“得到”或“失去”）电子。如图所示，用与毛皮摩擦过的橡胶棒接触不带电的验电器的金属球时，验电器的两片金属箔会张开，在这个过程中，电流的方向是从 ________ （选填：“橡胶棒到金属箔”或者“金属箔到橡胶棒”）。
6.如图，与丝绸摩擦过的玻璃棒带 ________ 电，用其接触验电器的金属球使验电器带电，验电器上会有瞬间电流产生 ________ （选填“从上到下”或“从下到上”）。
四、实验探究题
1.如图所示是某同学用滑动变阻器改变小灯泡亮度的实验电路，并用电流表测量小灯泡的电流，用电压表测量小灯泡两端的电压。（要求滑片向右移动灯泡变亮）

（1）用笔画线把实物图1中的器材连接成实验电路图；（要求连线不得交叉） ________
（2）连接电路时，开关应 ________ ；闭合开关时，滑动变阻器的滑片应处于 ________ ；（选填A或B）
（3）某时刻，两表的示数如图2所示，则电流表所选量程的分度值为 ________ ，读数为 ________ ；电压表所选量程的分度值为 ________ ，读数为 ________ 。
2.小明和小强做“探究并联电路的电流特点”的实验时未连好电路，实验器材有电池两节、开关S一个，电流表一只，两个灯泡L 1和L 2。现要求灯L 1和灯L 2并联，开关作为总开关，且电流表测灯L 2中的电流。
（1） 按照要求设计并将电路图画在上面虚线框内，并标出电流表的“+”、“-”接线柱 ________ ；
（2） 按要求正确连接好电路后，闭合开关，电流表的示数如图甲所示，则流经灯泡L 2的电流为 ________ A。
（3） 在这个电路中，用电流表测干路中的电流时，电流表的示数如图乙所示，则灯L 1中的电流为 ________ A。
五、计算题
1.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
2.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
3.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
4.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
六、综合题
1.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
2. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
3.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
4.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
