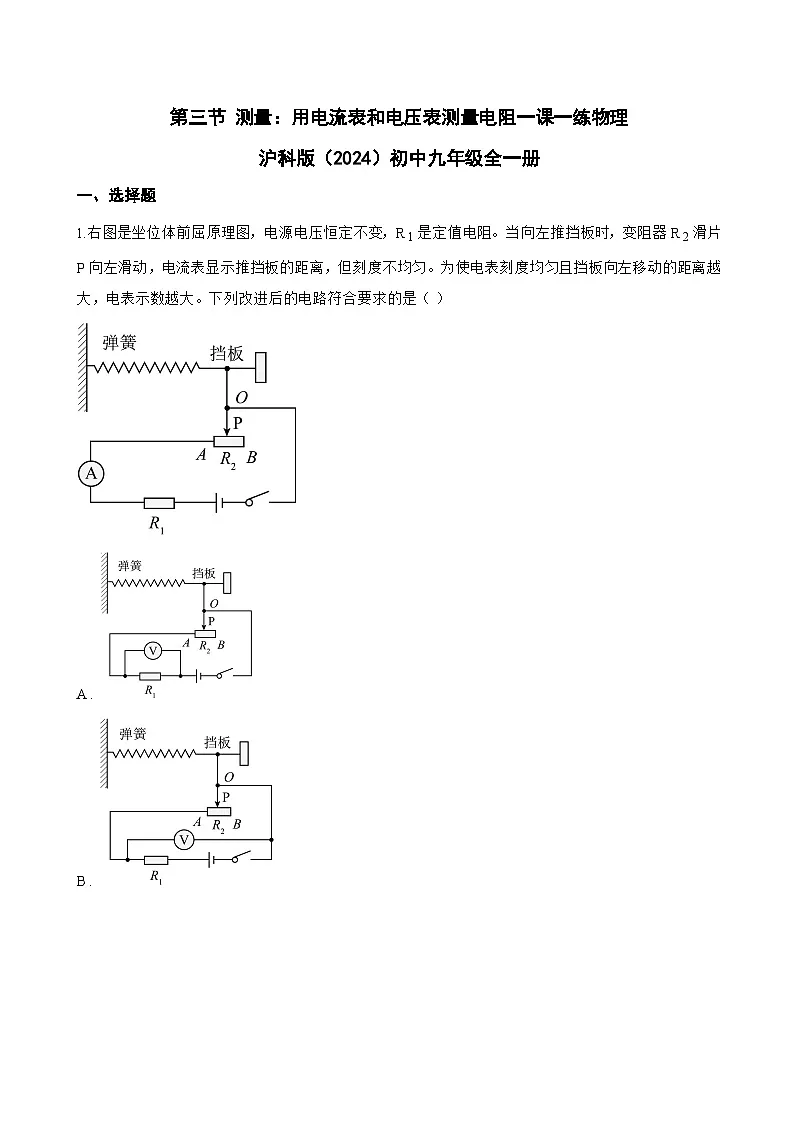

1.右图是坐位体前屈原理图，电源电压恒定不变，R 1是定值电阻。当向左推挡板时，变阻器R 2滑片P向左滑动，电流表显示推挡板的距离，但刻度不均匀。为使电表刻度均匀且挡板向左移动的距离越大，电表示数越大。下列改进后的电路符合要求的是（）
A .
B .
C .
D .

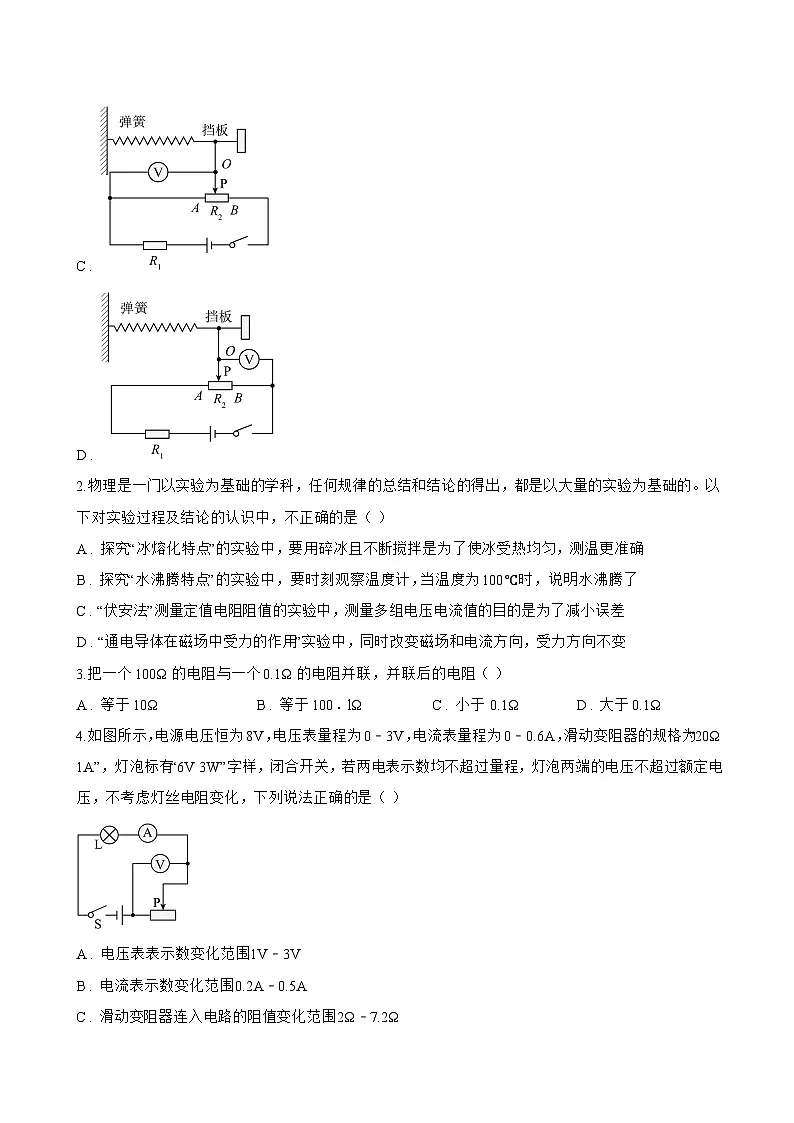

2.物理是一门以实验为基础的学科，任何规律的总结和结论的得出，都是以大量的实验为基础的。以下对实验过程及结论的认识中，不正确的是（）
A . 探究“冰熔化特点”的实验中，要用碎冰且不断搅拌是为了使冰受热均匀，测温更准确
B . 探究“水沸腾特点”的实验中，要时刻观察温度计，当温度为100℃时，说明水沸腾了
C . “伏安法”测量定值电阻阻值的实验中，测量多组电压电流值的目的是为了减小误差
D . “通电导体在磁场中受力的作用”实验中，同时改变磁场和电流方向，受力方向不变
3.把一个100Ω的电阻与一个0.1Ω的电阻并联，并联后的电阻（）
A . 等于10Ω B . 等于100．lΩ C . 小于 0.1Ω D . 大于0.1Ω
4.如图所示，电源电压恒为8V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（）
A . 电压表表示数变化范围1V﹣3V
B . 电流表示数变化范围0.2A﹣0.5A
C . 滑动变阻器连入电路的阻值变化范围2Ω﹣7.2Ω
D . 滑动变阻器的最大功率为1.25W

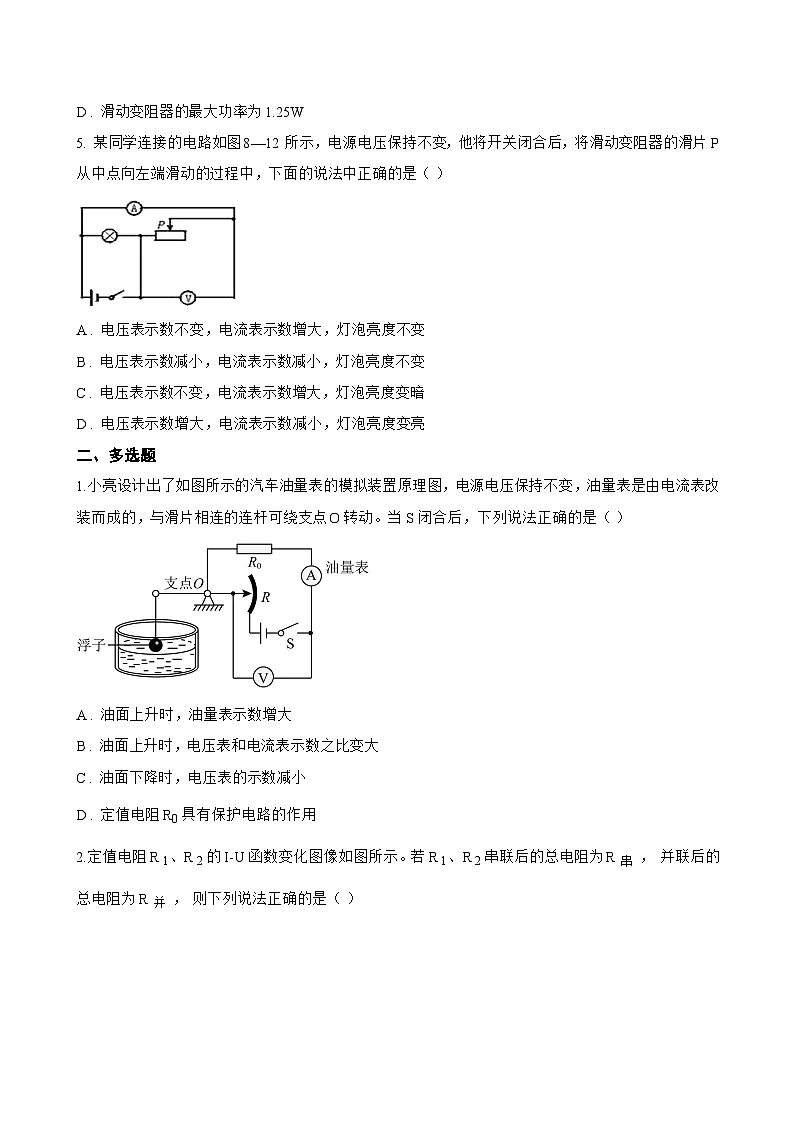

5. 某同学连接的电路如图8—12所示，电源电压保持不变，他将开关闭合后，将滑动变阻器的滑片P从中点向左端滑动的过程中，下面的说法中正确的是（）

A . 电压表示数不变，电流表示数增大，灯泡亮度不变
B . 电压表示数减小，电流表示数减小，灯泡亮度不变
C . 电压表示数不变，电流表示数增大，灯泡亮度变暗
D . 电压表示数增大，电流表示数减小，灯泡亮度变亮
二、多选题
1.小亮设计出了如图所示的汽车油量表的模拟装置原理图，电源电压保持不变，油量表是由电流表改装而成的，与滑片相连的连杆可绕支点O转动。当S闭合后，下列说法正确的是（）
A . 油面上升时，油量表示数增大
B . 油面上升时，电压表和电流表示数之比变大
C . 油面下降时，电压表的示数减小
D . 定值电阻R0具有保护电路的作用
2.定值电阻R 1、R 2的I-U函数变化图像如图所示。若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则下列说法正确的是（）
A . R1>R2
B . R1
