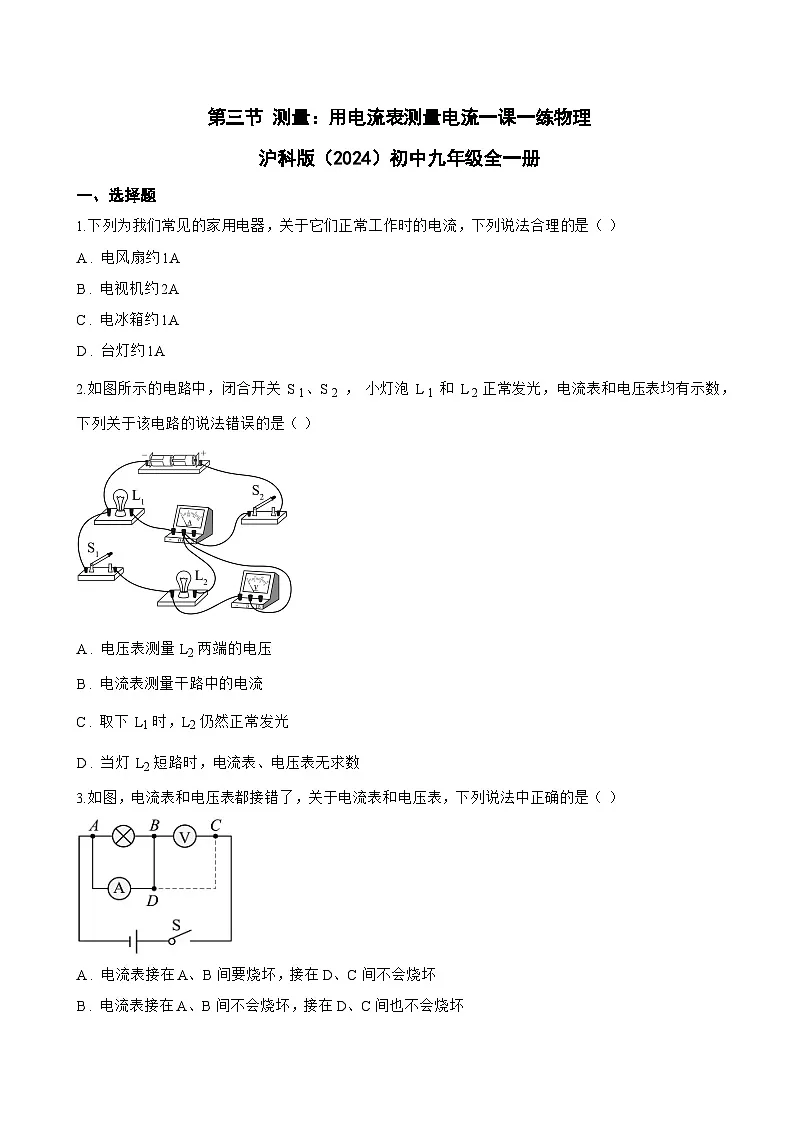

初中物理沪科版（2024）九年级全册（2024）第十五章 电与电路第三节 测量：用电流表测量电流课时作业

这是一份初中物理沪科版（2024）九年级全册（2024）第十五章 电与电路第三节 测量：用电流表测量电流课时作业，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是（ ）
A . 电风扇约1A
B . 电视机约2A
C . 电冰箱约1A
D . 台灯约1A
2.如图所示的电路中，闭合开关 S 1、S 2 ， 小灯泡 L 1 和 L 2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是（ ）
A . 电压表测量 L2两端的电压
B . 电流表测量干路中的电流
C . 取下 L1时，L2仍然正常发光
D . 当灯 L2短路时，电流表、电压表无求数

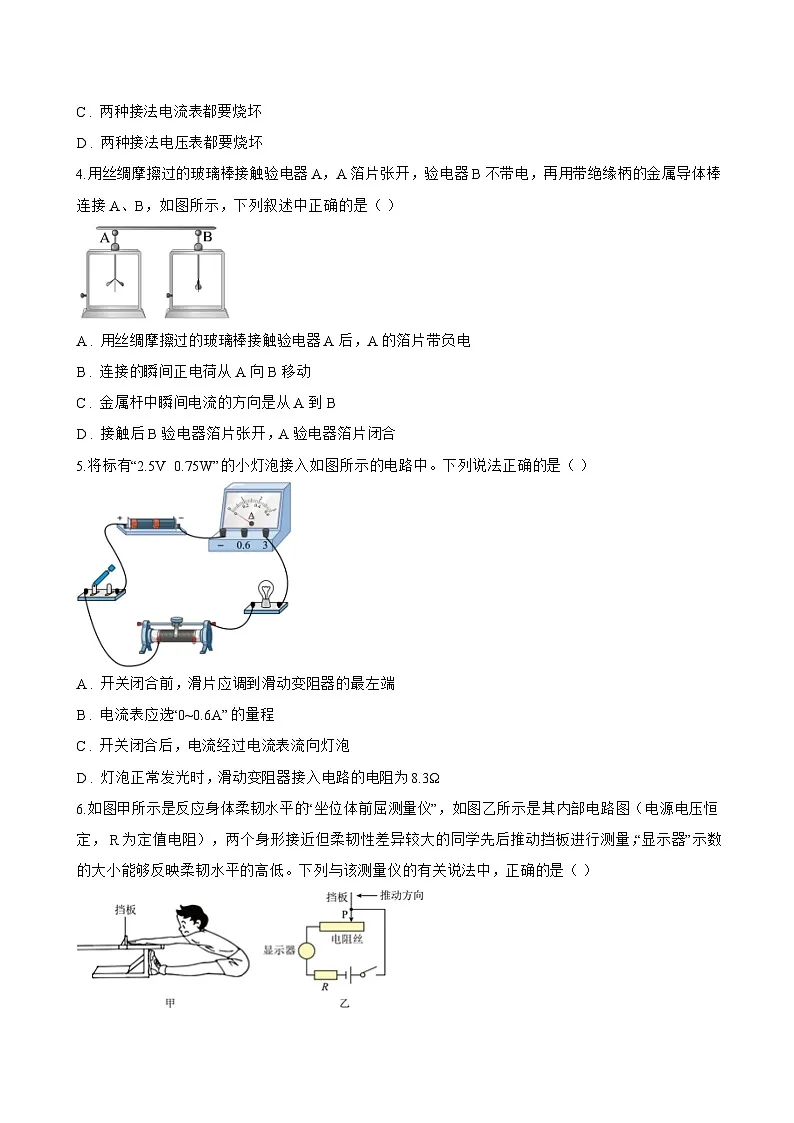

3.如图，电流表和电压表都接错了，关于电流表和电压表，下列说法中正确的是（ ）
A . 电流表接在A、B间要烧坏，接在D、C间不会烧坏
B . 电流表接在A、B间不会烧坏，接在D、C间也不会烧坏
C . 两种接法电流表都要烧坏
D . 两种接法电压表都要烧坏
4.用丝绸摩擦过的玻璃棒接触验电器A，A箔片张开，验电器B不带电，再用带绝缘柄的金属导体棒连接A、B，如图所示，下列叙述中正确的是（ ）
A . 用丝绸摩擦过的玻璃棒接触验电器A后，A的箔片带负电
B . 连接的瞬间正电荷从A向B移动
C . 金属杆中瞬间电流的方向是从A到B
D . 接触后B验电器箔片张开，A验电器箔片闭合
5.将标有“2.5V 0.75W”的小灯泡接入如图所示的电路中。下列说法正确的是（ ）
A . 开关闭合前，滑片应调到滑动变阻器的最左端
B . 电流表应选“0~0.6A”的量程
C . 开关闭合后，电流经过电流表流向灯泡
D . 灯泡正常发光时，滑动变阻器接入电路的电阻为8.3Ω

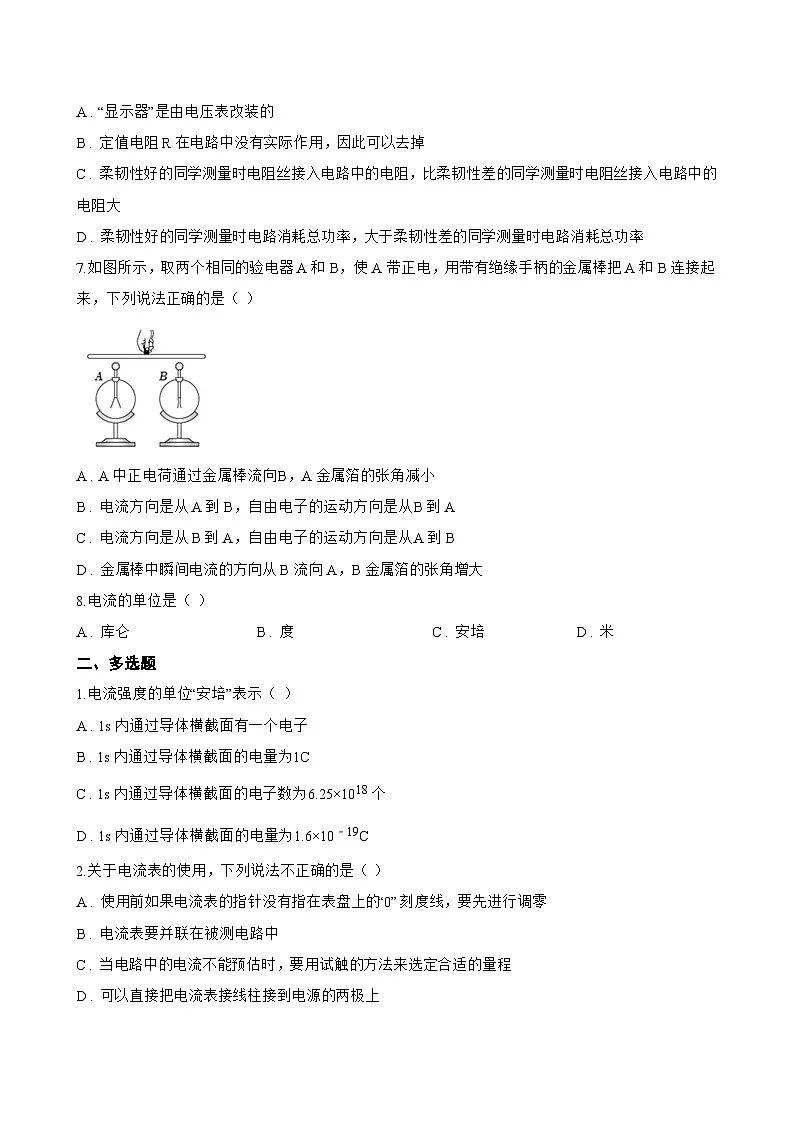

6.如图甲所示是反应身体柔韧水平的“坐位体前屈测量仪”，如图乙所示是其内部电路图（电源电压恒定， R为定值电阻），两个身形接近但柔韧性差异较大的同学先后推动挡板进行测量，“显示器”示数的大小能够反映柔韧水平的高低。下列与该测量仪的有关说法中，正确的是（ ）
A . “显示器”是由电压表改装的
B . 定值电阻R在电路中没有实际作用，因此可以去掉
C . 柔韧性好的同学测量时电阻丝接入电路中的电阻，比柔韧性差的同学测量时电阻丝接入电路中的电阻大
D . 柔韧性好的同学测量时电路消耗总功率，大于柔韧性差的同学测量时电路消耗总功率
7.如图所示，取两个相同的验电器A和B，使A带正电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（ ）
A . A中正电荷通过金属棒流向B，A金属箔的张角减小
B . 电流方向是从A到B，自由电子的运动方向是从B到A
C . 电流方向是从B到A，自由电子的运动方向是从A到B
D . 金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大
8.电流的单位是（ ）
A . 库仑 B . 度 C . 安培 D . 米
二、多选题
1.电流强度的单位“安培”表示（ ）
A . 1s内通过导体横截面有一个电子
B . 1s内通过导体横截面的电量为1C
C . 1s内通过导体横截面的电子数为6.25×1018个
D . 1s内通过导体横截面的电量为1.6×10﹣19C
2.关于电流表的使用，下列说法不正确的是（ ）
A . 使用前如果电流表的指针没有指在表盘上的“0”刻度线，要先进行调零
B . 电流表要并联在被测电路中
C . 当电路中的电流不能预估时，要用试触的方法来选定合适的量程
D . 可以直接把电流表接线柱接到电源的两极上
3.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
4.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
5.小明验证“并联电路中的电流关系”，组装如图电路（图中三个电流表最左边接线柱都是负接线柱），器材完好，导线与接线柱接触良好，小芳提示电路连接有问题，关于这个电路下列说法不正确的是（ ）
A . 用开关试触时， L1不发光，因为 L1被导线“4”短路
B . 用开关试触时， L1、 L2都能发光，甲、乙、丙三个电流表指针都能正常偏转
C . 闭合开关，电路工作时，甲、乙两个电流表示数不相等
D . 为完成实验，可将导线3接在 L2上的接线端改接在乙电流表的负接线柱上
三、填空题
1.图中电流表读数是 ________ A；温度计的示数是 ________ ℃。
2.物理学规定，把 ________ 定向移动的方向规定为电流的方向，铜导线中电流的方向跟其中的自由电荷定向移动的方向 ________ 。
3.两个相同的电流表，均有两个量程（ 0∼0.6A和 0∼3A）。如图甲，闭合开关S，两灯泡均发光，两个电流表指针偏转的角度恰好相同，如图乙，则电流表 A1的示数为 ________ A，通过 L1与 L2的电流之比为 ________ 。
4.如图，与丝绸摩擦过的玻璃棒带 ________ 电，用其接触验电器的金属球使验电器带电，验电器上会有瞬间电流产生 ________ （选填“从上到下”或“从下到上”）。
5.如图甲所示，电压表的示数为 ________ V，如图乙所示，电流表的示数为 ________ A，电阻箱的读数是 ________ Ω
6.在用电流表测量电流的实验中，小丽按照如图（a）所示的电路图组成电路，接通开关S后，电流表A 1、A 2的指针位置如图（b）所示，则电流表A 1的读数应是 ________ A，灯L 1中的电流是 ________ A。
7.在如图中，电流表的读数是 A．
四、实验探究题
1.小明利用一个废弃的白炽灯，用图甲所示的装置来探究灯丝电阻与温度的关系．
（1） 闭合开关，电流表的示数如图乙所示，其示数为 ________ 安．
（2） 点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，由此可知：灯丝温度升高，其电阻大小变化情况是 ________ ．
2.小明同学按图所示电路图连接电路完成“探究串联电路电流规律”的实验：
（1） 在连接电路时，开关应处于 ________ 状态。
（2） 闭合开关前，发现电流表的指针指在零刻度的左侧，接下来的操作是 ________ 。
（3） 闭合开关S后，发现 L1发光， L2不发光，请分析发生此现象的可能原因是 L2 ________ （选填“短路”或“断路”）。
（4） 排除故障后，小明将电流表分别接到A、B、C三处，将实验数据记录在表中，马上总结出实验结论，同组小红觉得就这样得出结论有问题，他们应该 ________ 再得出结论。
五、计算题
1.自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为 I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
2.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
3.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
4.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
5.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
六、综合题
1.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
2. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
3.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
4.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
5.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
序号
电流IA/A
电流IB/A
电流IC/A
1
0.42
0.42
0.42
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
