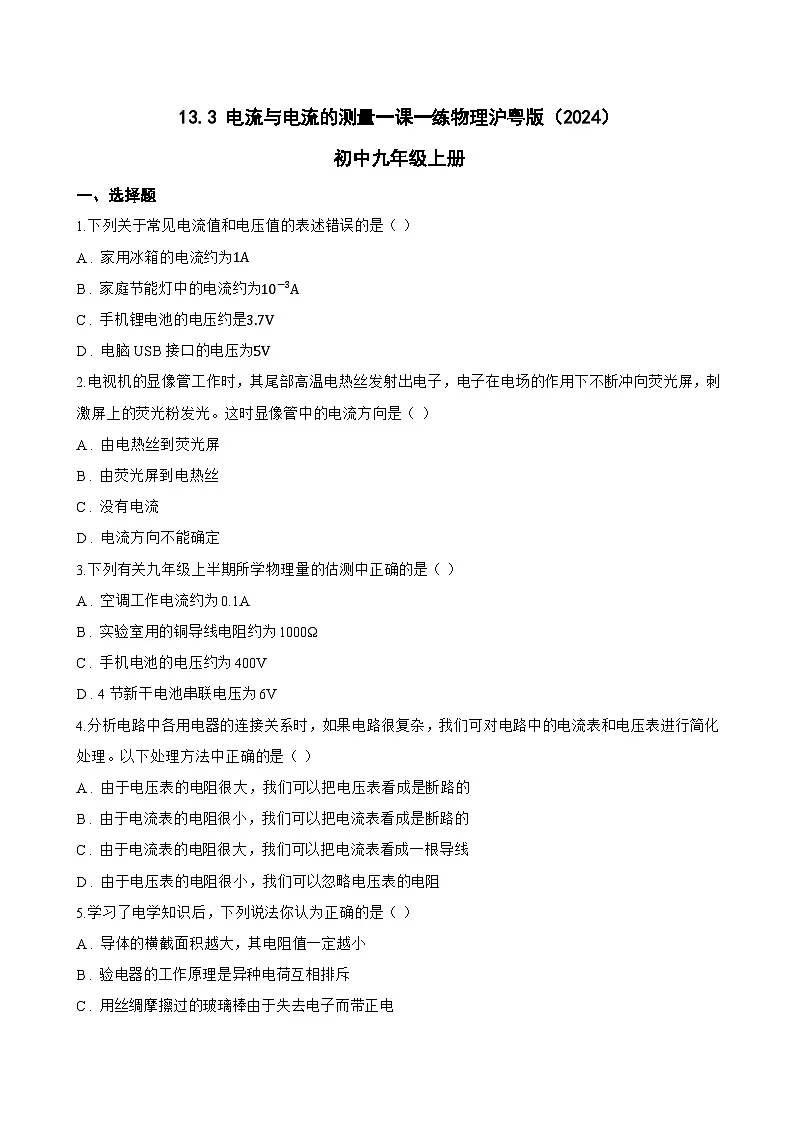

沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量课后测评

这是一份沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量课后测评，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列关于常见电流值和电压值的表述错误的是（ ）
A . 家用冰箱的电流约为1A
B . 家庭节能灯中的电流约为10−3A
C . 手机锂电池的电压约是3.7V
D . 电脑USB接口的电压为5V
2.电视机的显像管工作时，其尾部高温电热丝发射出电子，电子在电场的作用下不断冲向荧光屏，刺激屏上的荧光粉发光。这时显像管中的电流方向是（ ）
A . 由电热丝到荧光屏
B . 由荧光屏到电热丝
C . 没有电流
D . 电流方向不能确定
3.下列有关九年级上半期所学物理量的估测中正确的是（ ）
A . 空调工作电流约为0.1A
B . 实验室用的铜导线电阻约为1000Ω
C . 手机电池的电压约为400V
D . 4节新干电池串联电压为6V
4.分析电路中各用电器的连接关系时，如果电路很复杂，我们可对电路中的电流表和电压表进行简化处理。以下处理方法中正确的是（ ）
A . 由于电压表的电阻很大，我们可以把电压表看成是断路的
B . 由于电流表的电阻很小，我们可以把电流表看成是断路的
C . 由于电流表的电阻很大，我们可以把电流表看成一根导线
D . 由于电压表的电阻很小，我们可以忽略电压表的电阻
5.学习了电学知识后，下列说法你认为正确的是（ ）
A . 导体的横截面积越大，其电阻值一定越小
B . 验电器的工作原理是异种电荷互相排斥
C . 用丝绸摩擦过的玻璃棒由于失去电子而带正电

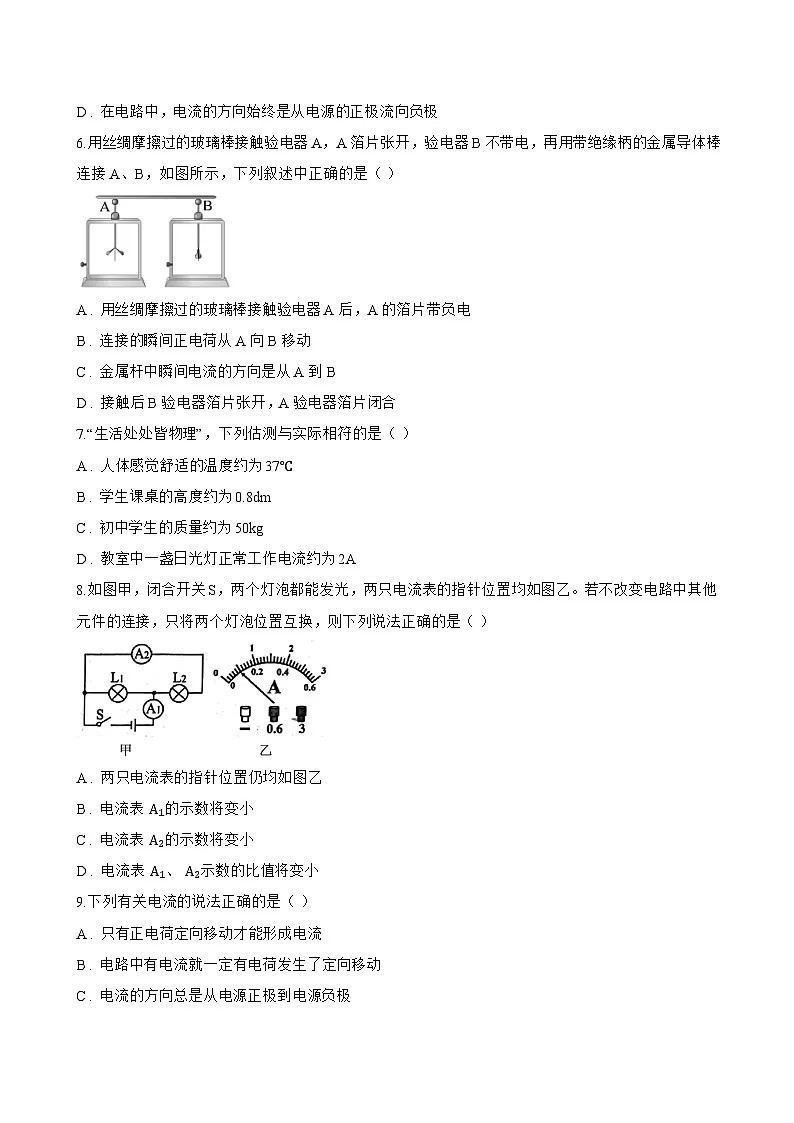

D . 在电路中，电流的方向始终是从电源的正极流向负极
6.用丝绸摩擦过的玻璃棒接触验电器A，A箔片张开，验电器B不带电，再用带绝缘柄的金属导体棒连接A、B，如图所示，下列叙述中正确的是（ ）
A . 用丝绸摩擦过的玻璃棒接触验电器A后，A的箔片带负电
B . 连接的瞬间正电荷从A向B移动
C . 金属杆中瞬间电流的方向是从A到B
D . 接触后B验电器箔片张开，A验电器箔片闭合
7.“生活处处皆物理”，下列估测与实际相符的是（ ）
A . 人体感觉舒适的温度约为37℃
B . 学生课桌的高度约为0.8dm
C . 初中学生的质量约为50kg
D . 教室中一盏日光灯正常工作电流约为2A
8.如图甲，闭合开关S，两个灯泡都能发光，两只电流表的指针位置均如图乙。若不改变电路中其他元件的连接，只将两个灯泡位置互换，则下列说法正确的是（ ）
A . 两只电流表的指针位置仍均如图乙
B . 电流表 A1的示数将变小
C . 电流表 A2的示数将变小
D . 电流表 A1、 A2示数的比值将变小
9.下列有关电流的说法正确的是（ ）
A . 只有正电荷定向移动才能形成电流
B . 电路中有电流就一定有电荷发生了定向移动
C . 电流的方向总是从电源正极到电源负极
D . 电路中有电源就一定有电流

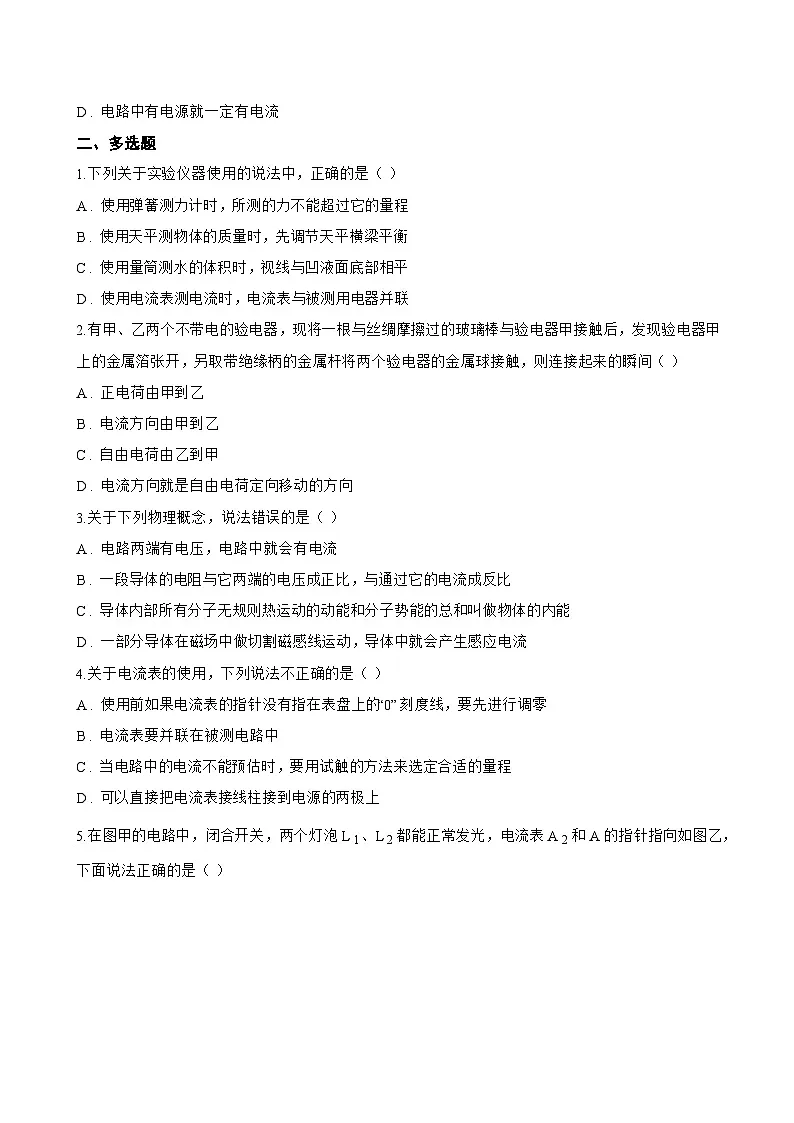

二、多选题
1.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
2.有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则连接起来的瞬间（ ）
A . 正电荷由甲到乙
B . 电流方向由甲到乙
C . 自由电荷由乙到甲
D . 电流方向就是自由电荷定向移动的方向
3.关于下列物理概念，说法错误的是（ ）
A . 电路两端有电压，电路中就会有电流
B . 一段导体的电阻与它两端的电压成正比，与通过它的电流成反比
C . 导体内部所有分子无规则热运动的动能和分子势能的总和叫做物体的内能
D . 一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流
4.关于电流表的使用，下列说法不正确的是（ ）
A . 使用前如果电流表的指针没有指在表盘上的“0”刻度线，要先进行调零
B . 电流表要并联在被测电路中
C . 当电路中的电流不能预估时，要用试触的方法来选定合适的量程
D . 可以直接把电流表接线柱接到电源的两极上
5.在图甲的电路中，闭合开关，两个灯泡L 1、L 2都能正常发光，电流表A 2和A的指针指向如图乙，下面说法正确的是（ ）
A . 通过灯L1中的电流为0.8A
B . 通过灯L2中的电流为0.2A
C . 电流表A的示数为0.2A
D . 灯L1比灯L2更暗
6.电流强度的单位“安培”表示（ ）
A . 1s内通过导体横截面有一个电子
B . 1s内通过导体横截面的电量为1C
C . 1s内通过导体横截面的电子数为6.25×1018个
D . 1s内通过导体横截面的电量为1.6×10﹣19C
三、填空题
1.将一段电阻丝接入电路中，测得其两端电压为2.4V，电流表的指针位置如图所示，此时通过它的电流为 ________ A，则该电阻丝的电阻为 ________ Ω。
2.下图是加油站里常见的“静电释放器”，工作人员提油枪加油前，必须用手触摸圆球清除身体上的静电。手触摸的圆球是用 ________ （选填“导体”或“绝缘体”）材料制成的，若身体带负电，电流方向是 ________ （选填“从圆球到大地”或“从大地到圆球”）。
3.常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 ________ （填“a”或“b”）流入电流表．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ________ ”的接线柱相连．
4.如图所示是小李同学为探究“电流与电压的关系”设计的电路图，他准备根据此电路图连接好实物电路并进行实验。实验时，应该控制 ________ 不变；若在实验前检查仪器时，发现电流表的指针在零刻度线左侧，则他接下来的操作是 ________ 。
5.毛皮摩擦过的橡胶棒带 ________ 电。如图示，闭合开关后，小灯泡正常发光，灯泡中的电流方向是由 ________ （选填“a到b”或“b到a”）。
四、实验探究题
1.小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。
（1） 如果不能估计电流大小，他应把导线a接到电流表标有 ________ (选填“-”“0.6”或“3”)的接线柱上，通过开关来试触并观察。
（2） 闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小。对于该现象，下列分析合理的是____.
A . 可能某处导线断了
B . 可能电流表烧坏
C . 电流表所选测量范围过大
D . 电源的电压过低
（3） 某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转。为弄清原因，他查看了说明书，表头结构示意图如图乙。他作出如下分析：当反接时，电流方向改变，磁场对通电线圈的作用力方向改变，带动指针反偏。你认为小郑的上述分析 ________ (选填“有”或“没有”)道理.
2.为了测定额定电压为2.5V，额定功率约为lW的小灯泡的功率，现有下列器材可供选用：电源（电压恒为3V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一个，导线若干。
（1） 电流表量程应选 ________ A；电压表量程选 ________ V。
（2） 如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到 ________ 。闭合开关，调节滑动变阻器，使小灯泡两端电压刚好为 ________ V，这时小灯泡正常发光。此时电流表的示数如图所示，则小灯泡的额定电功率是 ________ W。
五、计算题
1.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
2.自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为 I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
3.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
4.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
5.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
六、综合题
1.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
2.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
3.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
