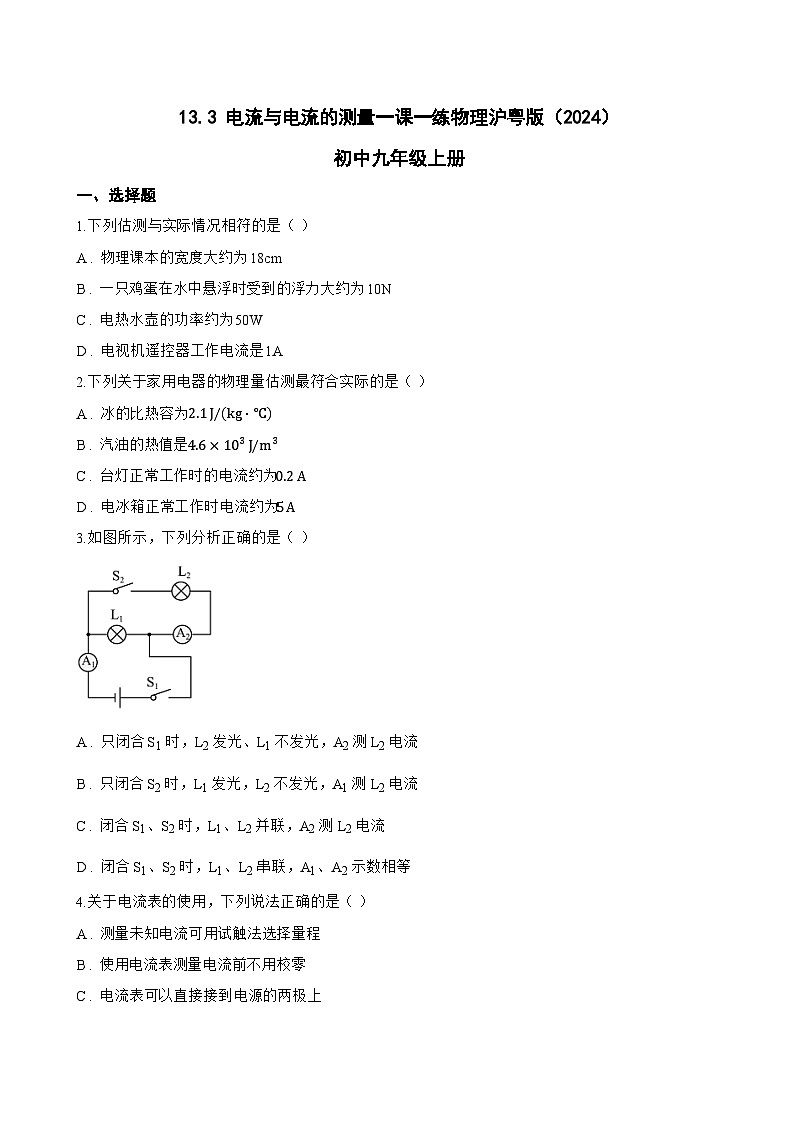

初中物理沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量课堂检测

这是一份初中物理沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量课堂检测，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列估测与实际情况相符的是（ ）
A . 物理课本的宽度大约为18cm
B . 一只鸡蛋在水中悬浮时受到的浮力大约为10N
C . 电热水壶的功率约为50W
D . 电视机遥控器工作电流是1A
2.下列关于家用电器的物理量估测最符合实际的是（ ）
A . 冰的比热容为2.1 J/kg⋅​℃
B . 汽油的热值是4.6×103 J/m3
C . 台灯正常工作时的电流约为0.2 A
D . 电冰箱正常工作时电流约为5 A
3.如图所示，下列分析正确的是（ ）
A . 只闭合S1时，L2发光、L1不发光，A2测L2电流
B . 只闭合S2时，L1发光，L2不发光，A1测L2电流
C . 闭合S1、S2时，L1、L2并联，A2测L2电流
D . 闭合S1、S2时，L1、L2串联，A1、A2示数相等
4.关于电流表的使用，下列说法正确的是（ ）
A . 测量未知电流可用试触法选择量程
B . 使用电流表测量电流前不用校零
C . 电流表可以直接接到电源的两极上

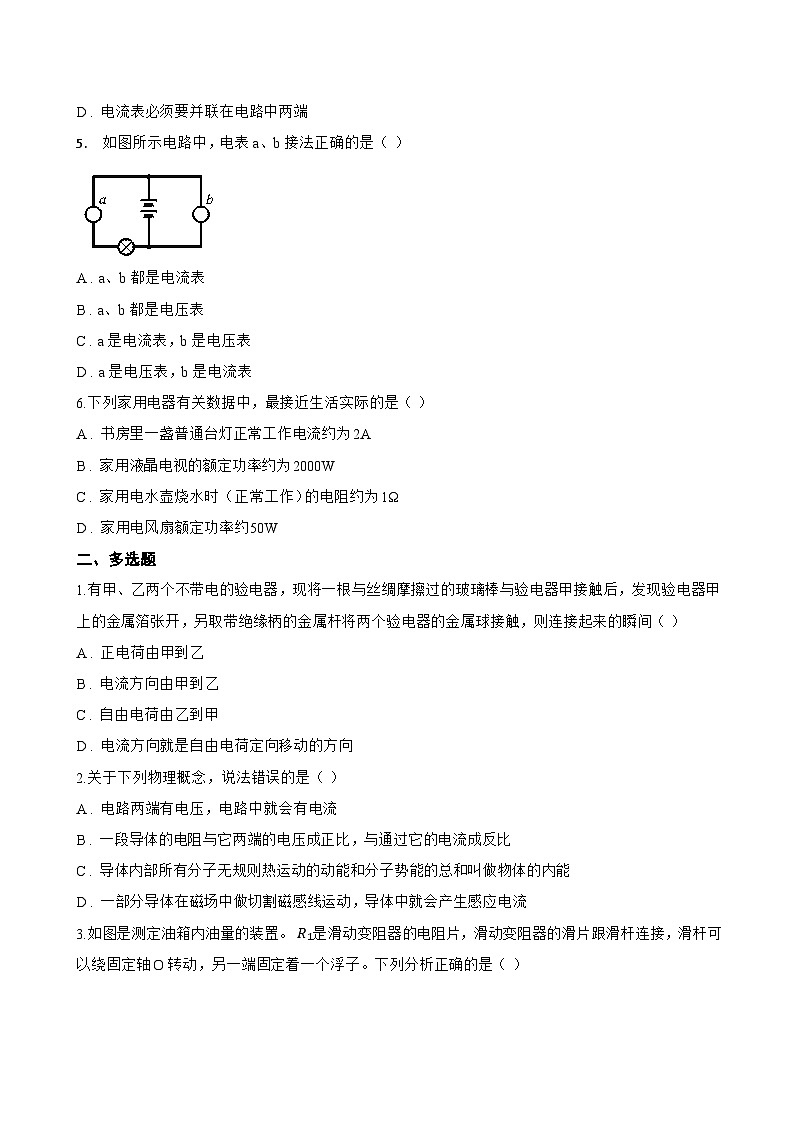

D . 电流表必须要并联在电路中两端
5. 如图所示电路中，电表a、b接法正确的是（ ）
A . a、b都是电流表
B . a、b都是电压表
C . a是电流表，b是电压表
D . a是电压表，b是电流表
6.下列家用电器有关数据中，最接近生活实际的是（ ）
A . 书房里一盏普通台灯正常工作电流约为2A
B . 家用液晶电视的额定功率约为2000W
C . 家用电水壶烧水时（正常工作）的电阻约为1Ω
D . 家用电风扇额定功率约50W
二、多选题
1.有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则连接起来的瞬间（ ）
A . 正电荷由甲到乙
B . 电流方向由甲到乙
C . 自由电荷由乙到甲
D . 电流方向就是自由电荷定向移动的方向
2.关于下列物理概念，说法错误的是（ ）
A . 电路两端有电压，电路中就会有电流
B . 一段导体的电阻与它两端的电压成正比，与通过它的电流成反比
C . 导体内部所有分子无规则热运动的动能和分子势能的总和叫做物体的内能
D . 一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流

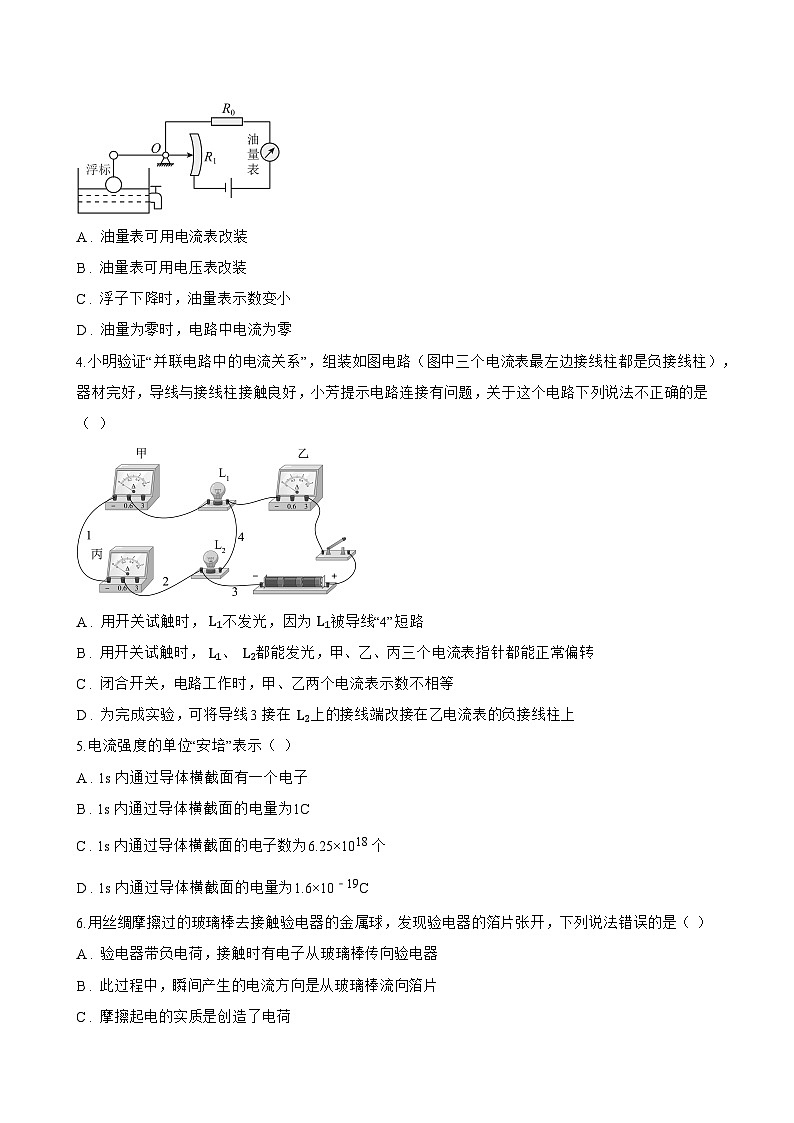

3.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
4.小明验证“并联电路中的电流关系”，组装如图电路（图中三个电流表最左边接线柱都是负接线柱），器材完好，导线与接线柱接触良好，小芳提示电路连接有问题，关于这个电路下列说法不正确的是（ ）
A . 用开关试触时， L1不发光，因为 L1被导线“4”短路
B . 用开关试触时， L1、 L2都能发光，甲、乙、丙三个电流表指针都能正常偏转
C . 闭合开关，电路工作时，甲、乙两个电流表示数不相等
D . 为完成实验，可将导线3接在 L2上的接线端改接在乙电流表的负接线柱上
5.电流强度的单位“安培”表示（ ）
A . 1s内通过导体横截面有一个电子
B . 1s内通过导体横截面的电量为1C
C . 1s内通过导体横截面的电子数为6.25×1018个
D . 1s内通过导体横截面的电量为1.6×10﹣19C
6.用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法错误的是（ ）
A . 验电器带负电荷，接触时有电子从玻璃棒传向验电器
B . 此过程中，瞬间产生的电流方向是从玻璃棒流向箔片
C . 摩擦起电的实质是创造了电荷
D . 箔片张开是由于同种电荷互相排斥
7.如图的电路电源电压不变，定值电阻R 1＝2Ω、R 2＝3Ω，滑动变阻器最大阻值为R，电流表量程为0～0.6A或0～3A。闭合开关S和S 2 ， 滑片P移至最左端，电压表V 1的示数为U 1 ， 电压表V 2的示数为U 2。再将滑片P移至最右端，电压表V 1的示数为U 1'，电压表V 2的示数为U 2′，电流表的示数为0.2A；已知U 1：U 1′＝1：2。开关S、S 1和S 3闭合时，此电路在电路安全情况下，最小电功率为P。下列结论正确的是（ ）
A . R＝10Ω
B . U2：U2′＝2：1
C . P＝3.9W
D . 电流表选择0～0.6A量程
三、填空题
1.验电器是根据 ________ 的原理工作的。如图所示，验电器A带负电，验电器B不带电。用一根金属棒将两验电器的金属球连接起来，这一瞬间电流的方向为 ________ 。（选填“从A到B、从B到A”）。
2.在识别电路时，为了减少干扰，我们经常对有些电路组成部分进行等效简化处理．示例：闭合的开关简化为导线．（1）电流表简化为 ________ ．（2）电压表简化为 ________ ．
3.在国际单位制中，电流的单位是 ________ ，一节新干电池的电压 ________ V。
4.小明按图甲所示的电路图连接实验电路，测量电阻 Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 ________ V，电流表的示数为 ________ A。
5.电荷的 ________ 形成电流。如图所示，开关闭合后，灯泡中的电流方向是从 ________ ，电子移动的方向是从 ________ 。（选填：“A到B”或“B到A”）
四、实验探究题
1.在探究“电流与电阻关系”的实验中，所用实验器材均完好，如图所示，电源电压为6V不变，定值电阻分别为10Ω、15Ω、20Ω、30Ω，滑动变阻器规格为“30Ω 1A”。
（1） 连接电路时开关应处于 ________ 状态；实验前，发现电流表的指针位置如图所示，原因可能是电流表 ________ ；
（2） 如图乙所示，导线a应与滑动变阻器的 ________ 接线柱相连，并将滑动变阻器的滑片P滑到最 ________ （选填“左”或“右”）端位置；
（3） 电路连接完成后，先用10Ω的电阻进行实验，然后换用15Ω的电阻进行实验，此时需将滑动变阻器的滑片往 ________ （选填“A”或“B”）移动，控制电压表的示数为 ________ V不变；记录数据后，再换用20Ω、30Ω的电阻进行实验，记录的数据如表所示，其中有一组电流值数据有错，错误原因可能是： ________ ；
（4） 分析实验数据得出结论：在电压一定时，导体中的电流与导体的电阻成 ________ 。
2.半导体制冷技术是用于电脑元件散热的前沿科技。其原理是珀尔贴效应，如图所示是半导体制冷的原理图。把N型半导体元件和P型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差，在电流方向是 N→P的地方吸热，而在电流方向是 P→N的地方放热，则二对PN型半导体对是 ________ （选填“串联”或“并联”）连接的。靠近电脑发热体（CPU）的是 ________ （选填“A”或“B”）陶瓷片。若将该装置安装在衣服上，A面靠近人体，冬天时， ________ （选填“需要”或“不需要”）改变电池正负极。
3.小明在实验课上使用电流表测量电路中的电流.
（1） 小明计划将电流表接入电路中测量电流，接入电路前电流表指针如图甲所示，接下来应该进行的操作是对电流表 ________
（2） 将调整好的电流表接人如图乙所示的电路中，线头A接电流表的 ________ 接线柱，线头B接电流表的 ________ 接线柱，用开关进行试触
（3） 闭合开关，发现电流表的指针如图丙所示，接下来的操作是____
A . 换个电流表继续测量
B . 多次测量求平均值
C . 拧紧接线柱
D . 换用“0~0.6A”测量范围进行测量
（4） 正确操作后，电流表的示数如图丁所示，则电路中的电流为 ________ A.
五、计算题
1.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
2.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
3.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
4.自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为 I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
5.如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
六、综合题
1.根据图中提供的信息回答下列各题：
（1） 小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为 ________ cm；
（2） 如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则 ________ （选填“甲”或“乙”）图线是石蜡的凝固图象；
（3） 一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~ ________ A（选填“0.6”或“3”）；
（4） 如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的 ________ （选填“左”或“右”）侧介质是玻璃。
2.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
3. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
4.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
5.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
实验次数
1
2
3
4
R/Ω
10
15
20
30
I/A
1.5
0.2
0.15
0.10
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
