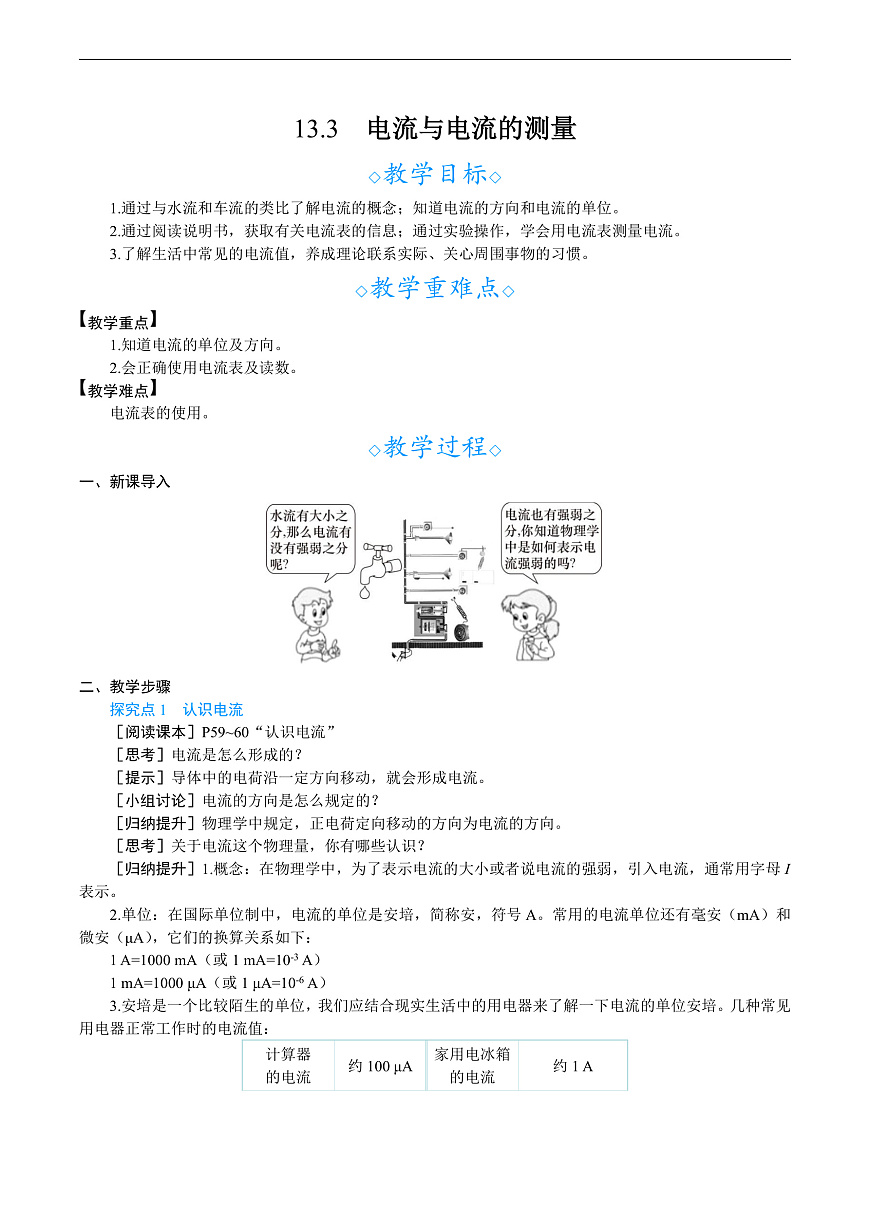

沪粤版物理九年级上册 13.3 电流与电流的测量 课件+教案

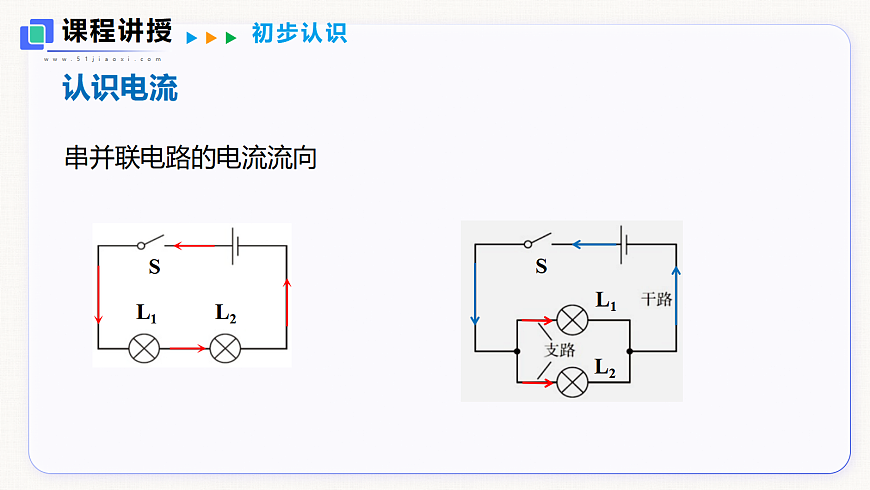

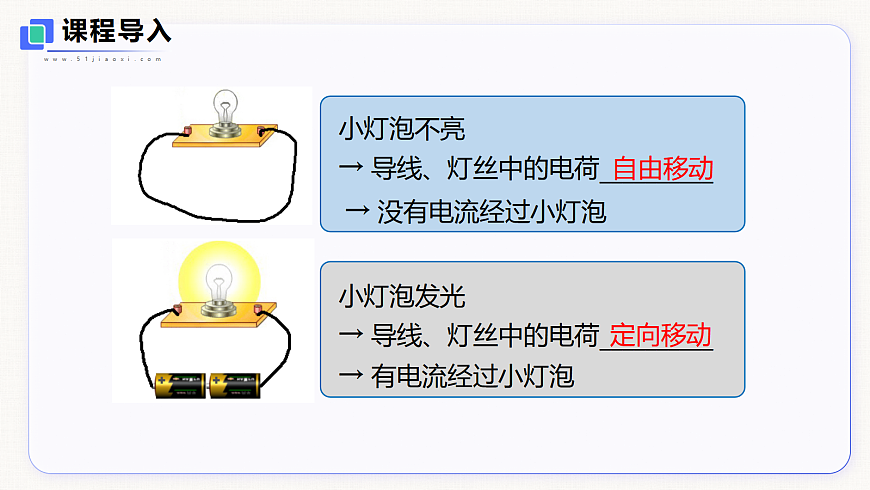

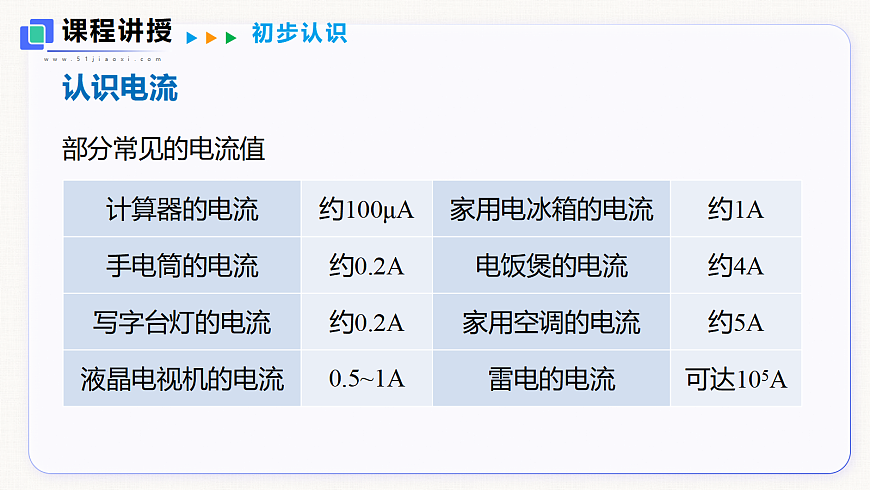

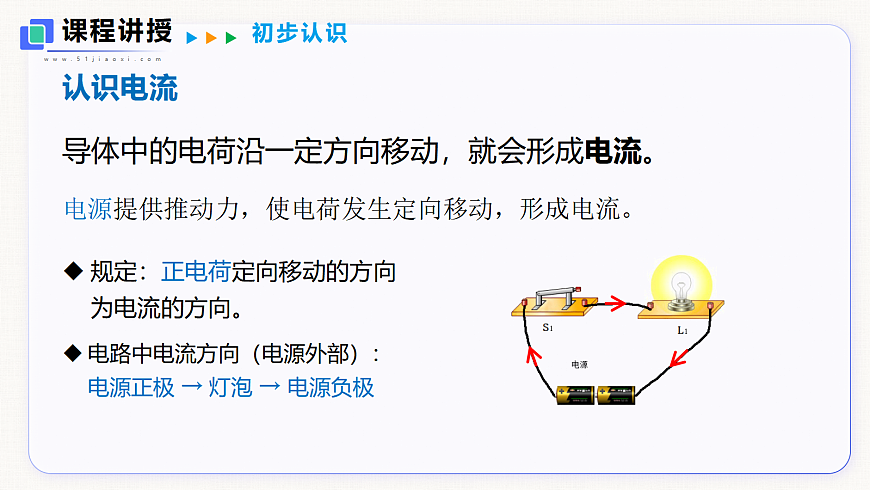

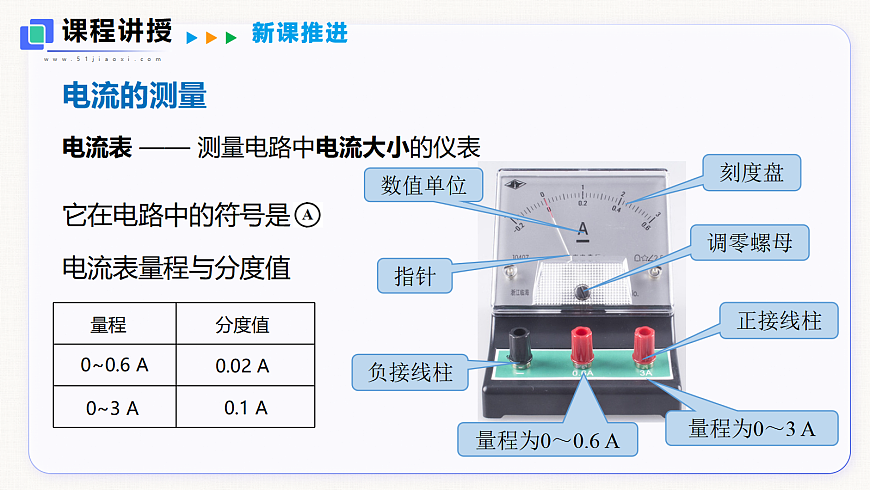

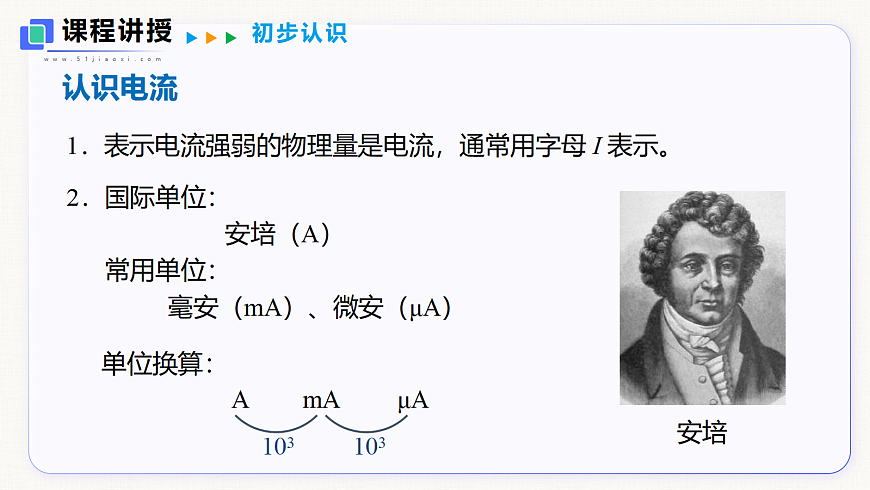

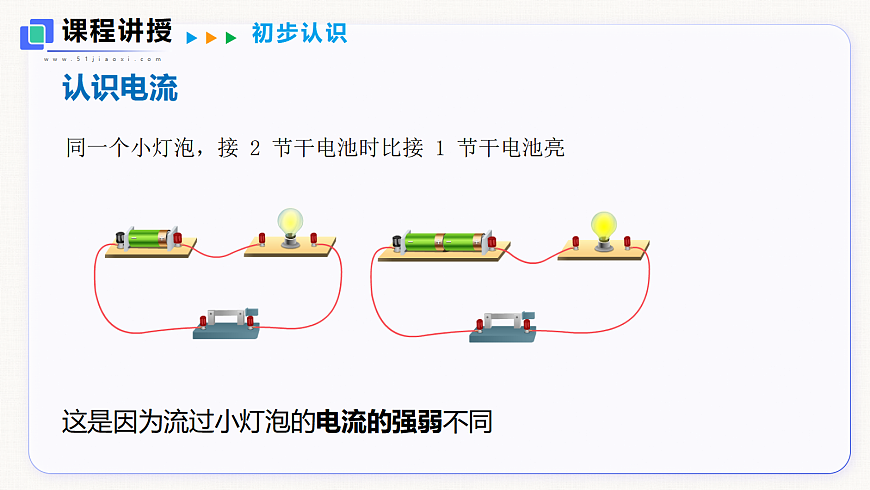

13.3 电流与电流的测量沪粤版九年级上册 第十三章课程导入自由移动定向移动→ 没有电流经过小灯泡→ 有电流经过小灯泡课程讲授认识电流初步认识导体中的电荷沿一定方向移动，就会形成电流。电源提供推动力，使电荷发生定向移动，形成电流。规定：正电荷定向移动的方向为电流的方向。电路中电流方向（电源外部）：电源正极 → 灯泡 → 电源负极课程讲授初步认识L1L2SL1L2S串并联电路的电流流向认识电流课程讲授初步认识认识电流同一个小灯泡，接 2 节干电池时比接 1 节干电池亮这是因为流过小灯泡的电流的强弱不同课程讲授初步认识认识电流1．表示电流强弱的物理量是电流，通常用字母 I 表示。2．国际单位： 安培（A） 常用单位： 毫安（mA）、微安（μA） 单位换算： 安培课程讲授初步认识认识电流部分常见的电流值课程讲授新课推进新课推进电流的测量电流表 —— 测量电路中电流大小的仪表它在电路中的符号是 刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A0~0.6 A0~3 A0.02 A0.1 A量程分度值电流表量程与分度值课程讲授新课推进新课推进电流的测量1、调零课程讲授新课推进新课推进电流的测量1、调零2、串联课程讲授新课推进新课推进电流的测量1、调零2、串联3、正进负出指针反偏指针反偏课程讲授新课推进新课推进电流的测量1、调零2、串联3、正进负出4、大量程试触（闭合后快速断开）课程讲授新课推进新课推进电流的测量电流表的读数方法1、明确量程2、确定分度值3、数指针偏过的小格数0.58A1.4A课程讲授新课推进新课推进电流的测量判断电流表的测量对象L2 L2 L1 L1和L2 小结课程讲授习题练习1、关于电流表的使用，下列说法中错误的是（　　） A．电流表要串联在被测电路中 B．测量之前要先试触较大量程，防止被测电流超过量程 C．电流要从电流表的负接线柱流进，正接线柱流出 D．不允许不经过用电器把电流表直接接在电源两极上C习题练习2、如图所示，电流表能直接测量通过灯泡L2的电流的电路是（　　）ABCDD习题练习3. 小华、小海、小红三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。(1)小华同学的问题： ；量程选择太小习题练习3. 小华、小海、小红三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。(2)小海同学的问题： ；正负接线柱接反了习题练习3. 小华、小海、小红三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。(3)小红同学的问题： ；量程选择太大
