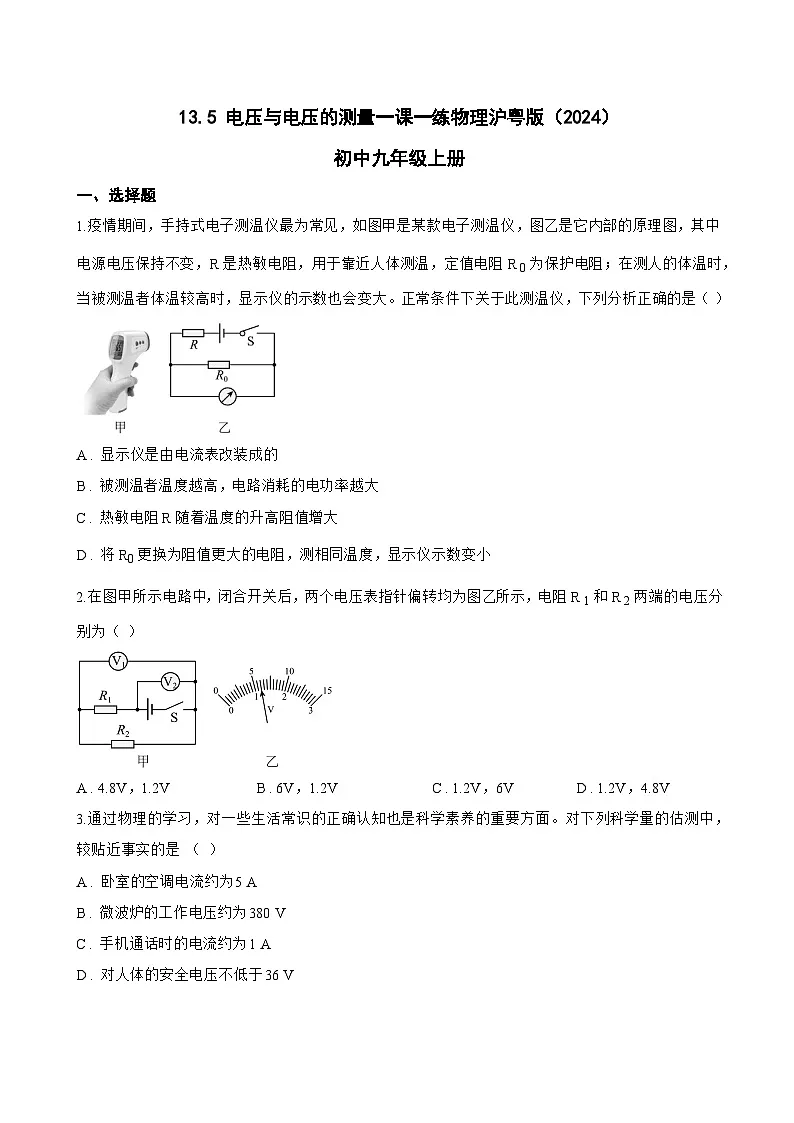

1.疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R 0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（ ）
A . 显示仪是由电流表改装成的
B . 被测温者温度越高，电路消耗的电功率越大
C . 热敏电阻R随着温度的升高阻值增大
D . 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小
2.在图甲所示电路中，闭合开关后，两个电压表指针偏转均为图乙所示，电阻R 1和R 2两端的电压分别为（ ）
A . 4.8V，1.2V B . 6V，1.2V C . 1.2V，6V D . 1.2V，4.8V
3.通过物理的学习，对一些生活常识的正确认知也是科学素养的重要方面。对下列科学量的估测中，较贴近事实的是 （ ）
A . 卧室的空调电流约为 5 A
B . 微波炉的工作电压约为 380 V
C . 手机通话时的电流约为 1 A
D . 对人体的安全电压不低于 36 V

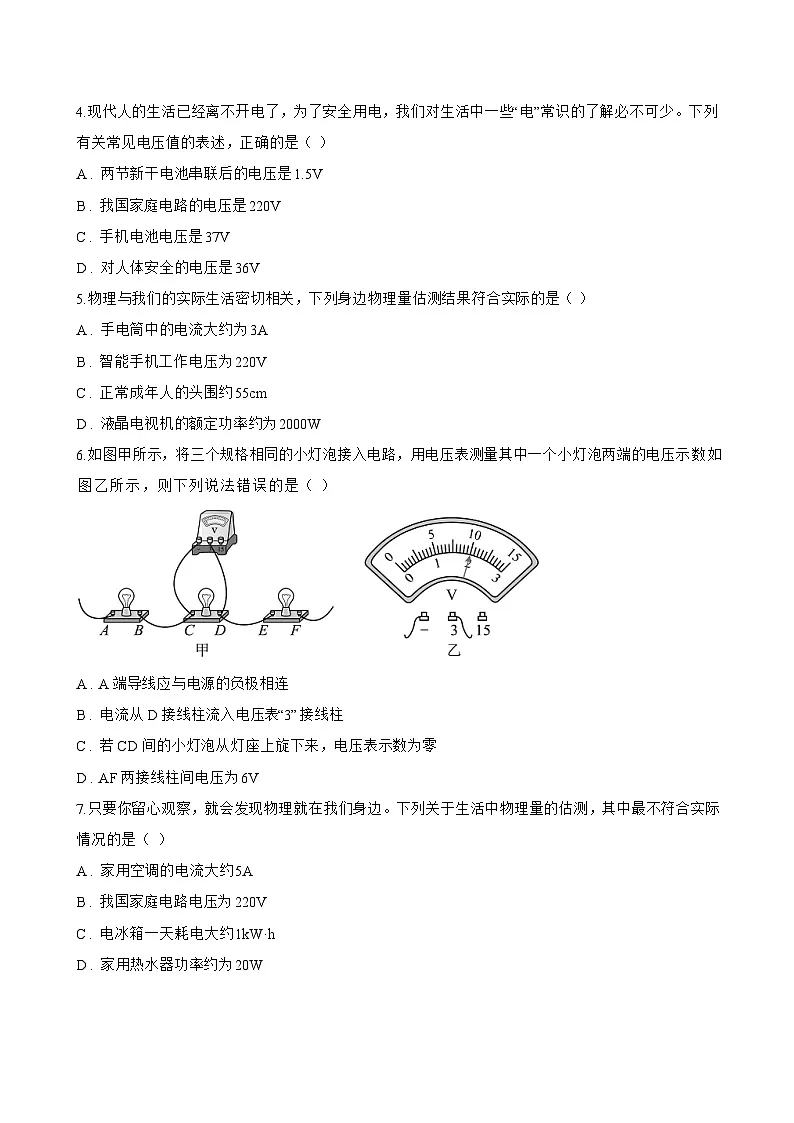

4.现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，正确的是（ ）
A . 两节新干电池串联后的电压是1.5V
B . 我国家庭电路的电压是220V
C . 手机电池电压是37V
D . 对人体安全的电压是36V
5.物理与我们的实际生活密切相关，下列身边物理量估测结果符合实际的是（ ）
A . 手电筒中的电流大约为3A
B . 智能手机工作电压为220V
C . 正常成年人的头围约55cm
D . 液晶电视机的额定功率约为2000W
6.如图甲所示，将三个规格相同的小灯泡接入电路，用电压表测量其中一个小灯泡两端的电压 示 数 如 图 乙 所 示 ， 则 下 列 说 法 错 误 的 是（ ）

A . A端导线应与电源的负极相连
B . 电流从D接线柱流入电压表“3”接线柱
C . 若CD间的小灯泡从灯座上旋下来，电压表示数为零
D . AF两接线柱间电压为6V
7.只要你留心观察，就会发现物理就在我们身边。下列关于生活中物理量的估测，其中最不符合实际情况的是（ ）
A . 家用空调的电流大约5A
B . 我国家庭电路电压为220V
C . 电冰箱一天耗电大约1kW·h
D . 家用热水器功率约为20W
8.某同学用0～15V的电压表测一电路两端电压，发现电压表指针偏转了15个小格，则这个电压值是（ ）
A . 15V B . 1.5V C . 7.5V D . 3V
9.下列数据符合实际的是（ ）
A . 家用电冰箱每日耗电约为1度
B . 任何情况下，一节干电池的电压都为1.5V
C . 一盏家用节能灯正常发光时的电流约为10A
D . 教室中一盏普通日光灯的额定功率约为560W
10.“估测”是物理学常用的一种方法，下列估测中最符合实际情况的是（ ）
A . 家用电风扇正常工作时的功率约为50W
B . 笔记本电脑USB接口的输出电压为50V
C . 教室的日光灯正常发光时的电流约为5A
D . 家用电视机正常工作一小时消耗约5度电
二、填空题

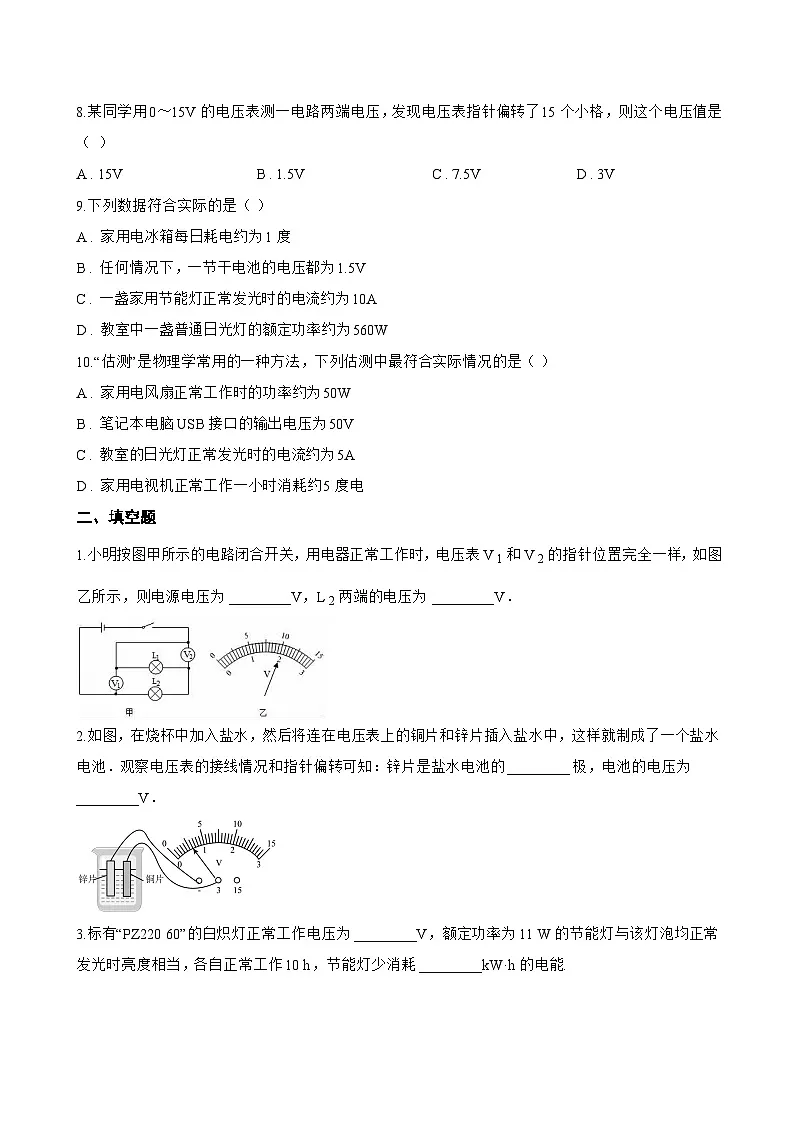

1.小明按图甲所示的电路闭合开关，用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图乙所示，则电源电压为 ________ V，L 2两端的电压为 ________ V．
2.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 ________ 极，电池的电压为 ________ V．
3.标有“PZ220 60”的白炽灯正常工作电压为 ________ V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗 ________ kW·h的电能.
4.在某电路中，闭合开关后，电流表读数如图甲所示，读数为 ________ A；电压表指针如图乙所示，则此时电表读数为 ________ V.
5.如图（1）甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图（1）乙所示，电阻R 1与R 2的功率值之比为 ________ 。如图（2）所示，L 1、L 2、L 3三个灯泡的电阻分别为1Ω、2Ω、3Ω，那么L 1、L 2、L 3的电流比为 ________ 。
6.手机、数码相机等常用充电电池作为电源，如图所示是某手机电池铭牌，观察可知该电池的电压是 ________ V，若待机时该手机的电流是10mA，则充足电的该电池可供手机待机的时间是 ________ h。
7.一般的，对人体的安全电压为 ________ V，我国家庭电路电压为 ________ V ，有一种装饰用的“满天星”彩灯，一组有100只相同的小灯泡串联，将它们接在家庭电路中，如电源插头处的电流为0.2A，通过第50只灯泡的电流为 ________ A
8.周末，小马虎将一块铜片和锌片插入番茄中，制作了一个水果电池（如图甲所示），然后将它与一个LED灯接到一起，LED灯发光了！于是，他想用电压表测量这个水果电池的电压大小（如图乙所示），则该水果电池的 ________ 端为负极，小马虎读数时错把电压值读为4V，那么实际电压应为 ________ V。
9.如下图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知这个电池的电压是 ________ V，铜片是 ________ 极。
10.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯 ________ (选填“L 1”或“L 2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是 ________ ( 选填“L 1短路”.“L 1断路”或“L 2断路”)．
三、实验探究题
1.小叶使用电压表测量小灯泡两端的电压进行如下实验：
（1） 实验前若电源电压的大小未知，他应把导线a接到电压表标有 ________ (选填“3”或“15”)的接线柱上，通过开关来“试触”.
（2） 正确连接图甲电路后闭合开关，发现小灯泡不亮，电压表无示数；若仅有一处故障，则仅凭此现象推测电路故障，下列选项中 不可能的是____.
A . 小灯泡短路
B . 开关断路
C . 电池断路
D . 电压表正接线柱断路
（3） 排除故障后，闭合开关时，电压表的表盘示数如图乙所示，那么灯泡两端的电压是 ________ V.
（4） 小叶和课外小组同学一起完成了制作水果电池的学科实践活动，在用橙子做电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图丙所示.由此可知：锌片是橙子电池的 ________ 极(选填“正”或“负”).
2.小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L 1和L 2），两只相同电压表V 1和V 2（量程均为0～3V和0～15V），导线若干
（1） 他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 ________ 状态。
（2） 为测量 L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整 ________ 。
（3） 具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表 V1和 V2的指针偏转角度相同，则可能的原因是电压表 ________ (选填“ V1”或“ V2”)的量程选大了，此时电压表 V1和 V2的示数分别为 ________ V和 ________V°
（4） 解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以____
A . 保持 B接线不动，将电压表 V1连线由 A改接到C
B . 保持 C接线不动，将电压表 V2连线由 A改接到B
（5） 为了得到更普遍的规律，下列操作最合理的是____
A . 将灯泡 L1和 L2互换位置进行多次测量
B . 换用不同规格的灯泡进行多次测量
分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
四、综合题
1.小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．
（1） 小江说此电水壶不能在中国使用的理由是什么？
（2） 小江运用的方法可能是：（至少写出一种）方法： ________
2.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
3.随着人们生活水平的提高，越来越多的家庭选择手持式测温枪作为测温工具。如表所示是小武家使用的某款测温枪的一些参数。其内部部分电路示意图如图甲所示，已知 Rt是热敏电阻， R0为定值电阻，热敏电阻 Rt的阻值随温度 t的变化关系如图乙所示。
（1） 使用测温枪时，小武首先认真阅读了使用说明书，对一些注意事项进行了分析，你认为不合理的是____ 。
A . 测温枪测温时应该尽量近距离测量
B . 测温枪长时间不使用时，需要将电池取出
C . 测温枪可以在高温环境或风口位置进行使用
D . 测温枪可以长时间在湿度为 40%的环境进行使用
（2） 已知 R0=90Ω ， 按下按钮，开关 S1闭合，当电流表示数为 20mA时，显示屏的背景光是 ________ 色。
（3） 背光显示电路如图丙所示，电路中有一个蜂鸣器未画出， R'为定值电阻，智能开关 S2根据感温电路中的电流变化，可以分别接到 1、 2、 3三个不同的位置，从而使不同颜色的灯工作。并且智能开关无论接到哪个位置，电路中的各元件均能正常工作。当被测者体温达 37.3℃或更高时，蜂鸣器就会发出警报。在图丙所示电路中，蜂鸣器应该在图中的 ________ (选填“ A”、“ B”或“ C” )点处。
（4） 测温枪使用一段时间后，发现测温枪不能正常工作，则首先想到的操作是 ________ 。
额定电压
110V
额定功率
880W
频率
50Hz
容积
1L
XXX手持式测温枪
环境湿度
≤85%
体温模式下背光设置
电源电压
2节干电池
t37.9℃红色背光
