初中物理沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量随堂练习题

这是一份初中物理沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量随堂练习题，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

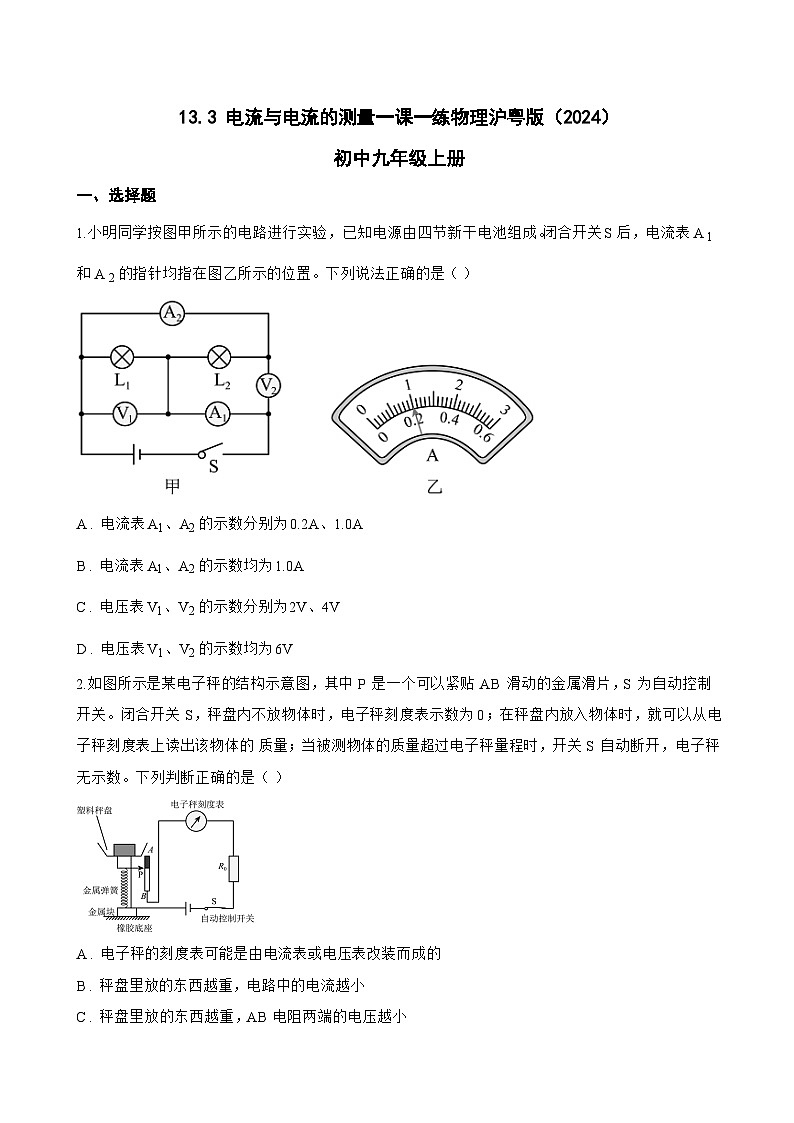

1.小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表A 1和A 2的指针均指在图乙所示的位置。下列说法正确的是（ ）
A . 电流表A1、A2的示数分别为0.2A、1.0A
B . 电流表A1、A2的示数均为1.0A
C . 电压表V1、V2的示数分别为2V、4V
D . 电压表V1、V2的示数均为6V
2.如图所示是某电子秤的结构示意图，其中 P 是一个可以紧贴 AB 滑动的金属滑片，S 为自动控制开关。闭合开关 S，秤盘内不放物体时，电子秤刻度表示数为 0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的 质量；当被测物体的质量超过电子秤量程时，开关 S 自动断开，电子秤无示数。下列判断正确的是（ ）
A . 电子秤的刻度表可能是由电流表或电压表改装而成的
B . 秤盘里放的东西越重，电路中的电流越小
C . 秤盘里放的东西越重，AB 电阻两端的电压越小

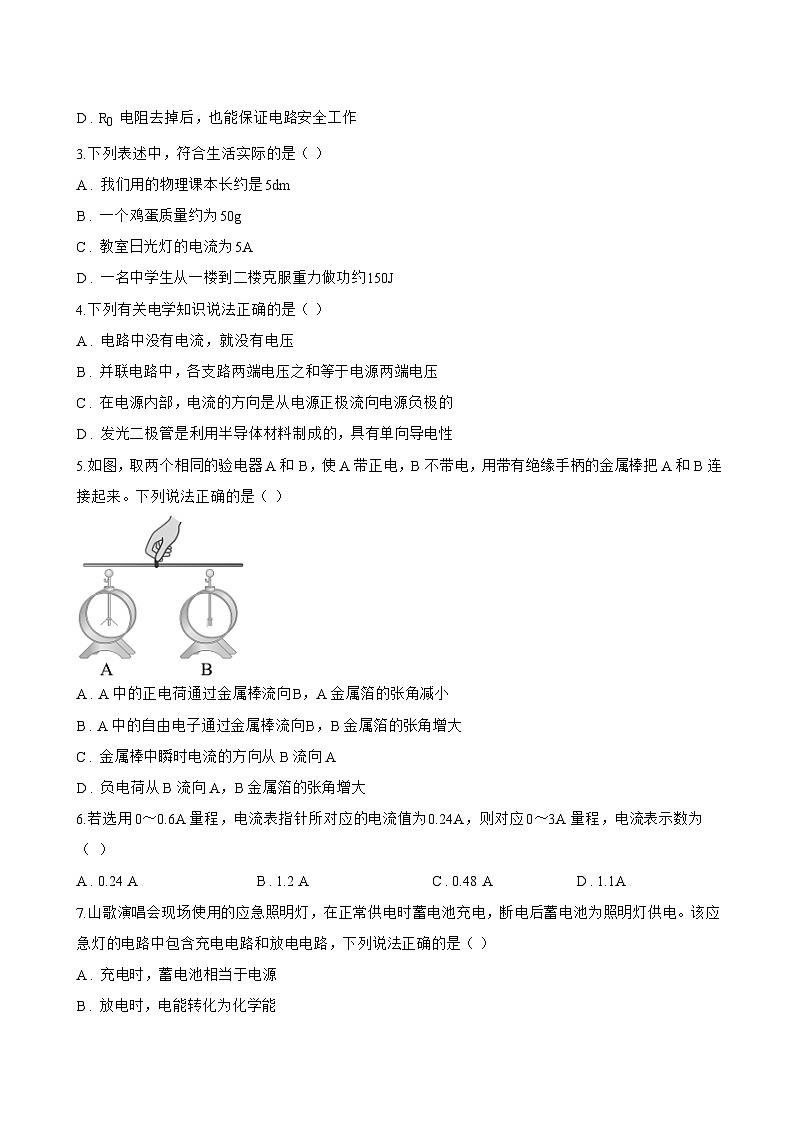

D . R0 电阻去掉后，也能保证电路安全工作
3.下列表述中，符合生活实际的是（ ）
A . 我们用的物理课本长约是5dm
B . 一个鸡蛋质量约为50g
C . 教室日光灯的电流为5A
D . 一名中学生从一楼到二楼克服重力做功约150J
4.下列有关电学知识说法正确的是（ ）
A . 电路中没有电流，就没有电压
B . 并联电路中，各支路两端电压之和等于电源两端电压
C . 在电源内部，电流的方向是从电源正极流向电源负极的
D . 发光二极管是利用半导体材料制成的，具有单向导电性
5.如图，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A . A中的正电荷通过金属棒流向B，A金属箔的张角减小
B . A中的自由电子通过金属棒流向B，B金属箔的张角增大
C . 金属棒中瞬时电流的方向从B流向A
D . 负电荷从B流向A，B金属箔的张角增大
6.若选用0～0.6A量程，电流表指针所对应的电流值为0.24A，则对应0～3A量程，电流表示数为（ ）
A . 0.24 A B . 1.2 A C . 0.48 A D . 1.1A
7.山歌演唱会现场使用的应急照明灯，在正常供电时蓄电池充电，断电后蓄电池为照明灯供电。该应急灯的电路中包含充电电路和放电电路，下列说法正确的是（ ）
A . 充电时，蓄电池相当于电源
B . 放电时，电能转化为化学能
C . 充电时，充电电路将电能转化为化学能储存起来
D . 放电时，电路中电流的方向与充电时相同
二、多选题

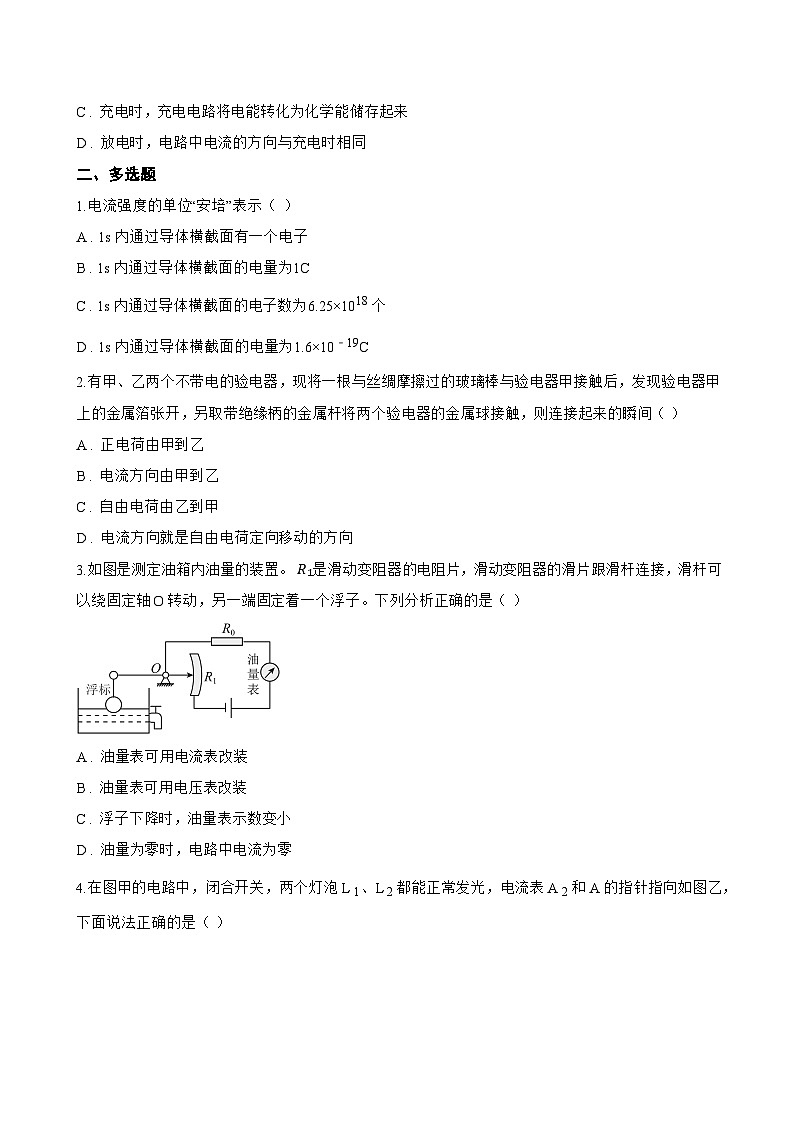

1.电流强度的单位“安培”表示（ ）
A . 1s内通过导体横截面有一个电子
B . 1s内通过导体横截面的电量为1C
C . 1s内通过导体横截面的电子数为6.25×1018个
D . 1s内通过导体横截面的电量为1.6×10﹣19C
2.有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则连接起来的瞬间（ ）
A . 正电荷由甲到乙
B . 电流方向由甲到乙
C . 自由电荷由乙到甲
D . 电流方向就是自由电荷定向移动的方向
3.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
4.在图甲的电路中，闭合开关，两个灯泡L 1、L 2都能正常发光，电流表A 2和A的指针指向如图乙，下面说法正确的是（ ）
A . 通过灯L1中的电流为0.8A
B . 通过灯L2中的电流为0.2A
C . 电流表A的示数为0.2A
D . 灯L1比灯L2更暗
5.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
6.关于下列物理概念，说法错误的是（ ）
A . 电路两端有电压，电路中就会有电流
B . 一段导体的电阻与它两端的电压成正比，与通过它的电流成反比
C . 导体内部所有分子无规则热运动的动能和分子势能的总和叫做物体的内能
D . 一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流
7.如图的电路电源电压不变，定值电阻R 1＝2Ω、R 2＝3Ω，滑动变阻器最大阻值为R，电流表量程为0～0.6A或0～3A。闭合开关S和S 2 ， 滑片P移至最左端，电压表V 1的示数为U 1 ， 电压表V 2的示数为U 2。再将滑片P移至最右端，电压表V 1的示数为U 1'，电压表V 2的示数为U 2′，电流表的示数为0.2A；已知U 1：U 1′＝1：2。开关S、S 1和S 3闭合时，此电路在电路安全情况下，最小电功率为P。下列结论正确的是（ ）
A . R＝10Ω
B . U2：U2′＝2：1
C . P＝3.9W
D . 电流表选择0～0.6A量程
8.关于电流表的使用，下列说法不正确的是（ ）
A . 使用前如果电流表的指针没有指在表盘上的“0”刻度线，要先进行调零
B . 电流表要并联在被测电路中
C . 当电路中的电流不能预估时，要用试触的方法来选定合适的量程
D . 可以直接把电流表接线柱接到电源的两极上
三、填空题
1.验电器是用来检验物体是否带电的仪器，它根据 ________ （选填：“同种”或者“异种”）电荷相互 ________ 的原理制成的。小王用毛皮摩擦橡胶棒，则橡胶棒在摩擦过程中 ________ （选填“得到”或“失去”）电子。如图所示，用与毛皮摩擦过的橡胶棒接触不带电的验电器的金属球时，验电器的两片金属箔会张开，在这个过程中，电流的方向是从 ________ （选填：“橡胶棒到金属箔”或者“金属箔到橡胶棒”）。
________ mA 4.3mV= ________ V
3.电流用字母 ________ 来表示，单位是 ________ ，实验室中用 ________ 测量电流的大小，该仪器的元件符号是 ________ ，该仪器应与被测用电器之间 ________ 。
4.发生雷击时最大瞬时电流约为 5×104A ， 因此我们的建筑都安装了避雷针。若某次云层带正电荷，说明它之前在摩擦中 ________ （选填“得到”或“失去”）了电子。产生的闪电击中了教学楼的避雷针，则这次瞬间电流沿避雷针方向是 ________ 的（选填“向上”或“向下”）
5.冬天摸门把手常常被电一下，这是由于门把手与干燥的空气摩擦 ________ (选填“创造”或“转移” )了电荷，使门把手带了电。用增湿器使空气变湿润可以改变这种现象，此时空气变成了 ________ (选填“导体”或“绝缘体” )。玻璃棒在与丝绸摩擦过程中 ________ (选填“得到”或“失去” )电子，如图所示，若用这只摩擦后的玻璃棒接触不带电的验电器的金属小球，瞬间电流方向是 ________ (选填“由 A到 B”或“由 B到 A” )。
6.电流的基本单位是 ________ ，使用电流表时应将其与被测用电器 ________
7.如图所示的运油车正在卸油，快速流出的油和油罐由于摩擦起电现象会积累过多电荷，为防止发生事故，用一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 ________ （选填“导体”或“绝缘体”），若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 ________ （选填“向上”或“向下”）。
四、实验探究题
1.小明和小丽通过实验“探究并联电路的电流的规律”，用了两个相同规格的灯泡实验的电路如图甲所示。

（1）连接电流表前，小明发现电流表指针如图乙所示，接下来他要对电流表进行的操作是 ________ ；
（2） 小丽将电流表接在C处，闭合开关后，发现两灯亮度不稳定，电流表的指针也来回摆动。故障的因可能 ________ ；
A.某段导线断开 B.某接线柱处接触不良 C.某灯泡被短路 D.电流表被烧坏
（3）在解决了以上问题后，小明用电流表分别测出了A、B、C三处的电流，并记录在了表格中，如表所示：
小明立即得出了并联电路的电流规律：①并联电路中各支路电流相等；②并联电路中干路的电流等于各支路的电流之和。请对他得出的结论进行评价并简要说明理由： ________ 。
2.在“测量小灯泡的电功率”实验中。同学们用电压表、电流表、开关、电压为4.5V的电源、额定电压为3.8V的小灯泡和标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路（小灯泡的灯丝电阻约为10Ω）。
（1） 请你在图甲的实物电路中。用笔画线代替导线 ________ 。将电流表正确接入电路（连线不得交叉）；
（2） 若电流表正确接入图甲电路中，闭合开关前，某同学发现电路有一处错误，这错误是 ________ 。改正错误后。闭合开关，将滑动变阻器滑片向右移动时，电流表示数变大。则滑动变阻器接入电路的是 ________ （选填“左半段”或“右半段”）；
（3） 测量过程中，当电压表的示数为 ________ V时，小灯泡正常发光，此时电流表的示数如图乙所示。则小灯泡的额定功率为 ________ W；
（4） 实验过程中。若将电压表和电流表互换位置，闭合开关后，小灯泡 ________ （选填“亮”或“不亮”），这时电压表的示数约为 ________ V。
3.如图甲，是研究小灯泡电阻的实验装置，灯泡的额定电压为2.5V，滑动变阻器最大阻值是50Ω，电源电压保持6V不变。
（1） 用笔画线代替导线，将图中的器材连接成完整的电路 ________ ；
（2） 连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是 ________ ；
（3） 正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数。当滑片P移到某处，电压表示数为1.5V时，要使小灯泡正常发光，应 ________ （选填“增大”或“减小”）滑动变阻器接入电路中的阻值；
（4） 将所测数据绘制成如图乙所示的 U−I图像。由图可知小灯泡正常发光时的电阻为 ________ Ω；（保留一位小数）
（5） 利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验。
①接入某定值电阻后，闭合开关，移动变阻器的滑片P，当电压表的示数为2V时，电流表的示数如图丙所示，则接入的定值电阻的阻值为 ________ Ω；
②实验时，为了确保不同定值电阻两端的电压能达到并保持2V不变，换用的定值电阻阻值不能大于 ________ Ω。
五、计算题
1.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
2.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
3.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
4.如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
六、综合题
1.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
2.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
3.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
测量处
A
B
C
电流/A
0.24
0.24
0.48
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
