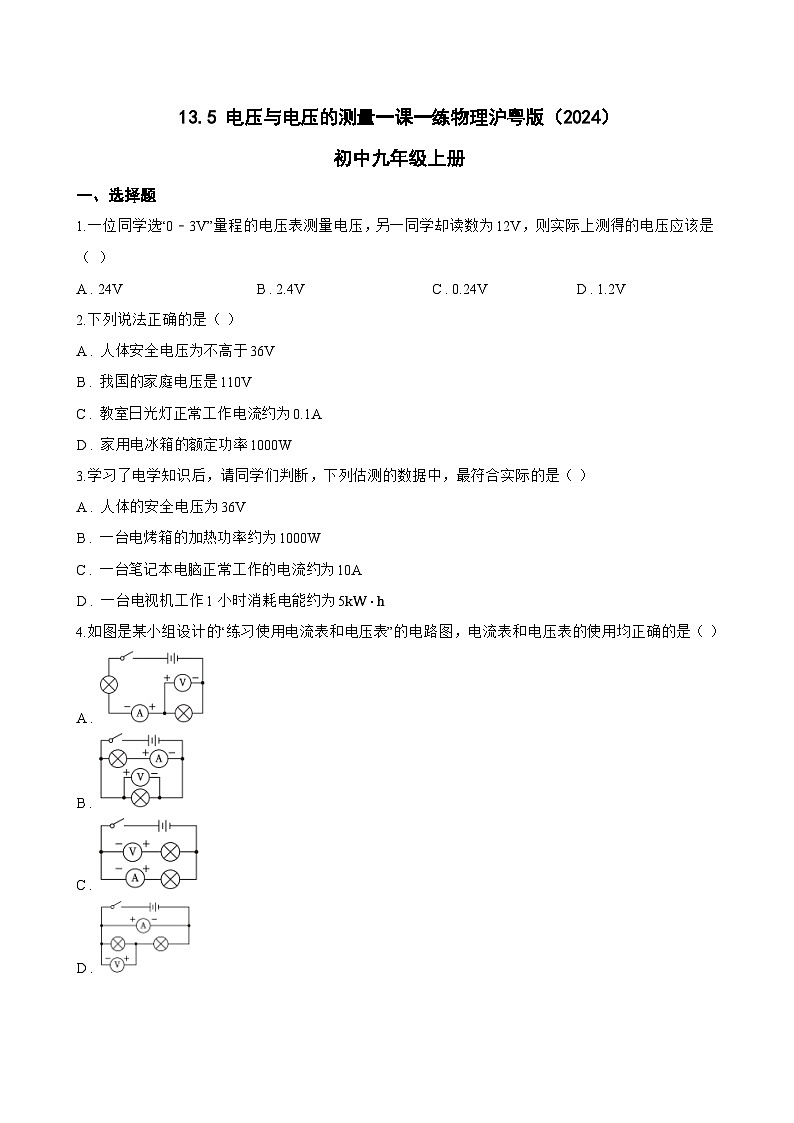

1.一位同学选“0﹣3V”量程的电压表测量电压，另一同学却读数为12V，则实际上测得的电压应该是（ ）
A . 24V B . 2.4V C . 0.24V D . 1.2V
2.下列说法正确的是（ ）
A . 人体安全电压为不高于36V
B . 我国的家庭电压是110V
C . 教室日光灯正常工作电流约为0.1A
D . 家用电冰箱的额定功率1000W
3.学习了电学知识后，请同学们判断，下列估测的数据中，最符合实际的是（ ）
A . 人体的安全电压为36V
B . 一台电烤箱的加热功率约为1000W
C . 一台笔记本电脑正常工作的电流约为10A
D . 一台电视机工作1小时消耗电能约为5kW⋅h
4.如图是某小组设计的“练习使用电流表和电压表”的电路图，电流表和电压表的使用均正确的是（ ）
A .
B .
C .
D .

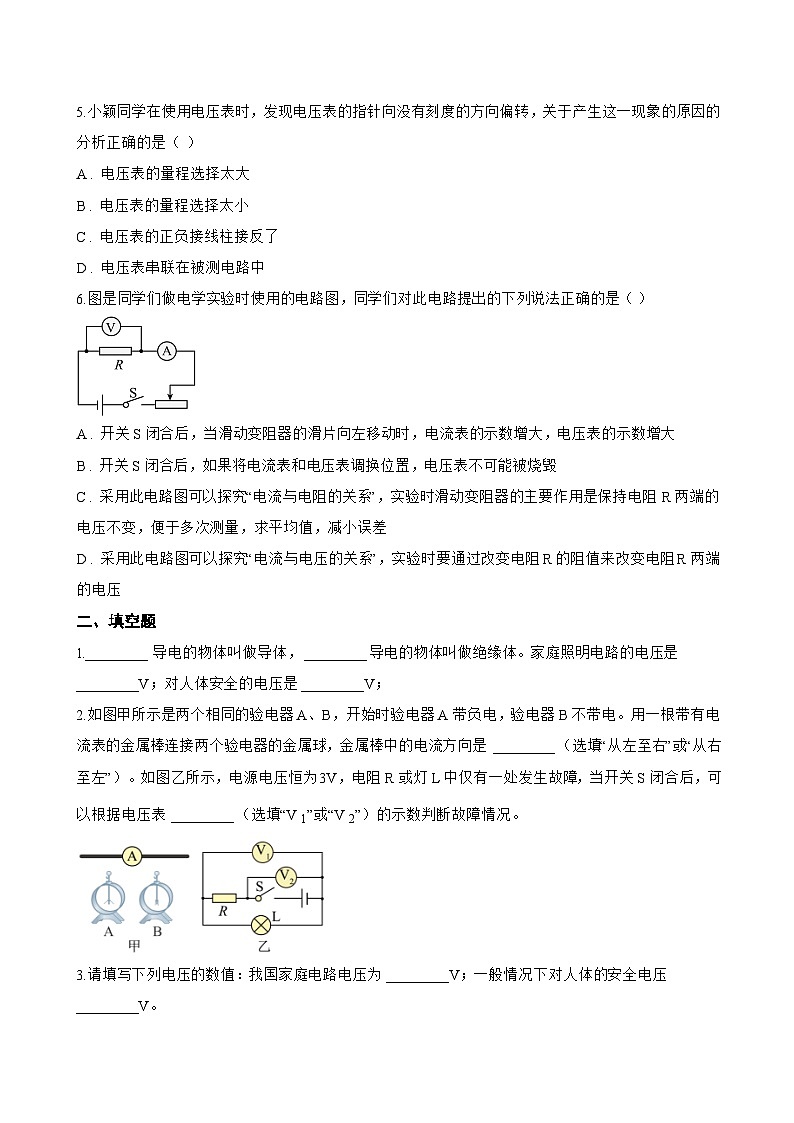

5.小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（ ）
A . 电压表的量程选择太大
B . 电压表的量程选择太小
C . 电压表的正负接线柱接反了
D . 电压表串联在被测电路中
6.图是同学们做电学实验时使用的电路图，同学们对此电路提出的下列说法正确的是（ ）
A . 开关S闭合后，当滑动变阻器的滑片向左移动时，电流表的示数增大，电压表的示数增大
B . 开关S闭合后，如果将电流表和电压表调换位置，电压表不可能被烧毁
C . 采用此电路图可以探究“电流与电阻的关系”，实验时滑动变阻器的主要作用是保持电阻 R两端的电压不变，便于多次测量，求平均值，减小误差
D . 采用此电路图可以探究“电流与电压的关系”，实验时要通过改变电阻R的阻值来改变电阻R两端的电压
二、填空题
1.________ 导电的物体叫做导体， ________ 导电的物体叫做绝缘体。家庭照明电路的电压是 ________ V；对人体安全的电压是 ________ V；
2.如图甲所示是两个相同的验电器A、B，开始时验电器A带负电，验电器B不带电。用一根带有电流表的金属棒连接两个验电器的金属球，金属棒中的电流方向是 ________ （选填“从左至右”或“从右至左”）。如图乙所示，电源电压恒为3V，电阻R或灯L中仅有一处发生故障，当开关S闭合后，可以根据电压表 ________ （选填“V 1”或“V 2”）的示数判断故障情况。
3.请填写下列电压的数值：我国家庭电路电压为 ________ V；一般情况下对人体的安全电压 ________ V。

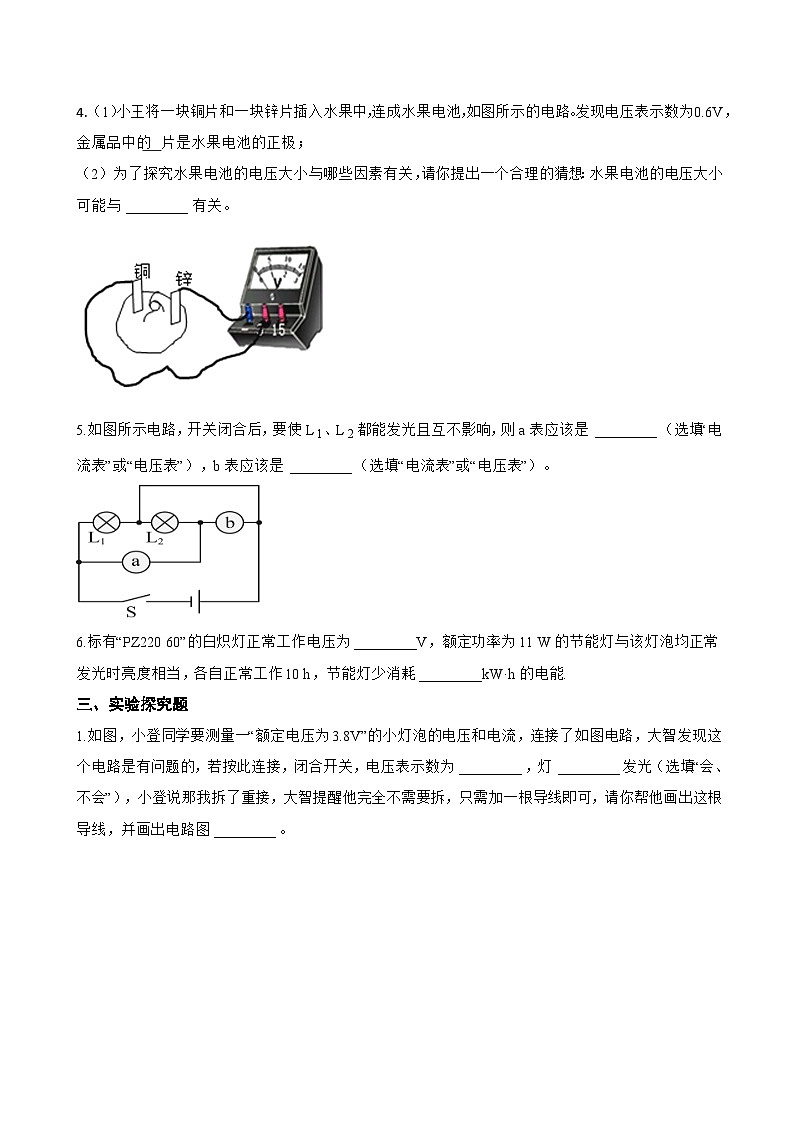

4.（1）小王将一块铜片和一块锌片插入水果中，连成水果电池，如图所示的电路。发现电压表示数为0.6V，金属品中的 片是水果电池的正极；
（2）为了探究水果电池的电压大小与哪些因素有关，请你提出一个合理的猜想：水果电池的电压大小可能与 ________ 有关。
5.如图所示电路，开关闭合后，要使L 1、L 2都能发光且互不影响，则a表应该是 ________ （选填“电流表”或“电压表”），b表应该是 ________ （选填“电流表”或“电压表”）。
6.标有“PZ220 60”的白炽灯正常工作电压为 ________ V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗 ________ kW·h的电能.
三、实验探究题
1.如图，小登同学要测量一“额定电压为3.8V”的小灯泡的电压和电流，连接了如图电路，大智发现这个电路是有问题的，若按此连接，闭合开关，电压表示数为 ________ ，灯 ________ 发光（选填“会、不会”），小登说那我拆了重接，大智提醒他完全不需要拆，只需加一根导线即可，请你帮他画出这根导线，并画出电路图 ________ 。
2.小明手里有一个正、负极性标志模糊的电池。他用了如下两种方法进行判断。
（1） 方法一、他连接了图甲的电路。当闭合开关时，电压表指针指示情况如图甲所示。则图中电池的A是 ________ 极（填“正”或“负”）；出现这种状况的原因是 ________ 。
（2） 方法二、他连接了图乙的电路。当闭合开关时，发现小磁针的N极指向如图乙所示。则该图中电池C是 ________ 极（填“正、负”）；螺线管的右端是 ________ 极（填“N、S”）。
（3） 小明手边还有如下器材，其中不能用来判断电源正、负极的是____（填字母）。
A . 电流表 B . 发光二极管 C . 小型电动机
3.在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路．
（1） 请你用笔画线代替导线，将图甲所示的实物电路连接完整．（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）
（2） 闭合开关后，调节滑动变阻器的滑片P，当电压表示数为 ________ V时，小灯泡正常发光．此时电流表的示数如图乙所示，则灯泡正常发光的电阻是 ________ Ω．
（3） 若实验时，上述电路中仅电压表 上标有“15V”的接线柱已损坏，且暂无条件修复．在不更换器材的情况下为了能继续完成实验，你的方法是： ________ ．
四、综合题
1.随着人们生活水平的提高，越来越多的家庭选择手持式测温枪作为测温工具。如表所示是小武家使用的某款测温枪的一些参数。其内部部分电路示意图如图甲所示，已知 Rt是热敏电阻， R0为定值电阻，热敏电阻 Rt的阻值随温度 t的变化关系如图乙所示。
（1） 使用测温枪时，小武首先认真阅读了使用说明书，对一些注意事项进行了分析，你认为不合理的是____ 。
A . 测温枪测温时应该尽量近距离测量
B . 测温枪长时间不使用时，需要将电池取出
C . 测温枪可以在高温环境或风口位置进行使用
D . 测温枪可以长时间在湿度为 40%的环境进行使用
（2） 已知 R0=90Ω ， 按下按钮，开关 S1闭合，当电流表示数为 20mA时，显示屏的背景光是 ________ 色。
（3） 背光显示电路如图丙所示，电路中有一个蜂鸣器未画出， R'为定值电阻，智能开关 S2根据感温电路中的电流变化，可以分别接到 1、 2、 3三个不同的位置，从而使不同颜色的灯工作。并且智能开关无论接到哪个位置，电路中的各元件均能正常工作。当被测者体温达 37.3℃或更高时，蜂鸣器就会发出警报。在图丙所示电路中，蜂鸣器应该在图中的 ________ (选填“ A”、“ B”或“ C” )点处。
（4） 测温枪使用一段时间后，发现测温枪不能正常工作，则首先想到的操作是 ________ 。
2.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
3.小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．
（1） 小江说此电水壶不能在中国使用的理由是什么？
（2） 小江运用的方法可能是：（至少写出一种）方法： ________
XXX手持式测温枪
环境湿度
≤85%
体温模式下背光设置
电源电压
2节干电池
t37.9℃红色背光
额定电压
110V
额定功率
880W
频率
50Hz
容积
1L
