13.3　电流与电流的测量（教学课件）-初中物理沪粤版（2024）九年级上册

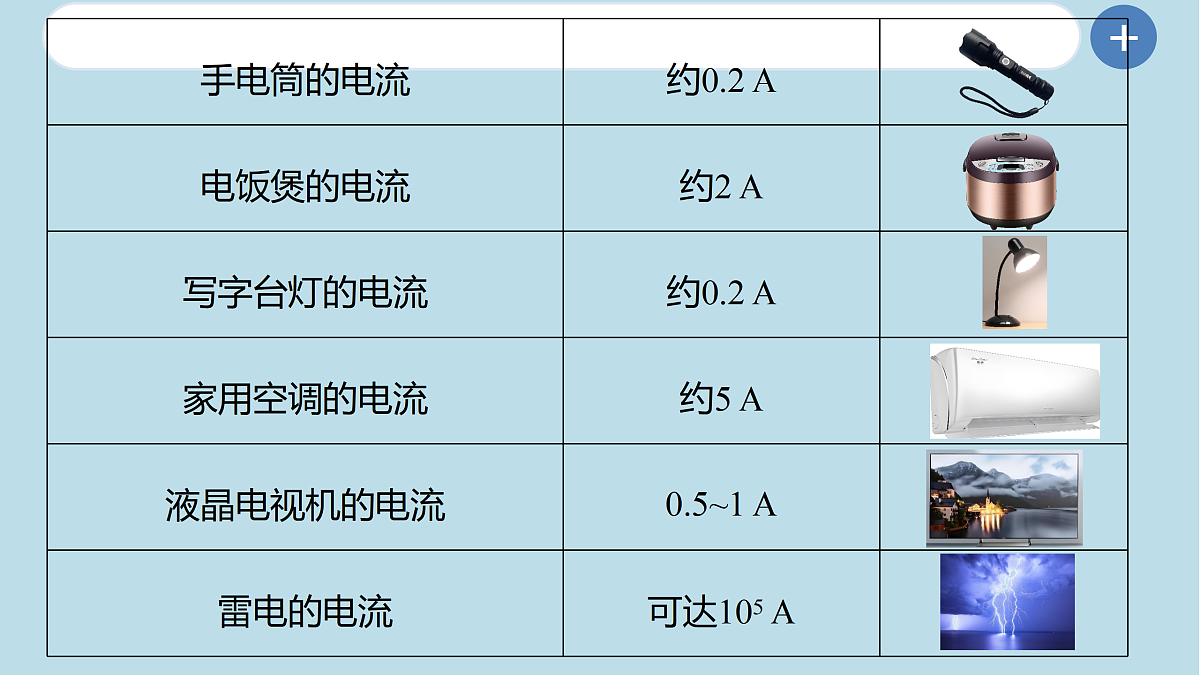

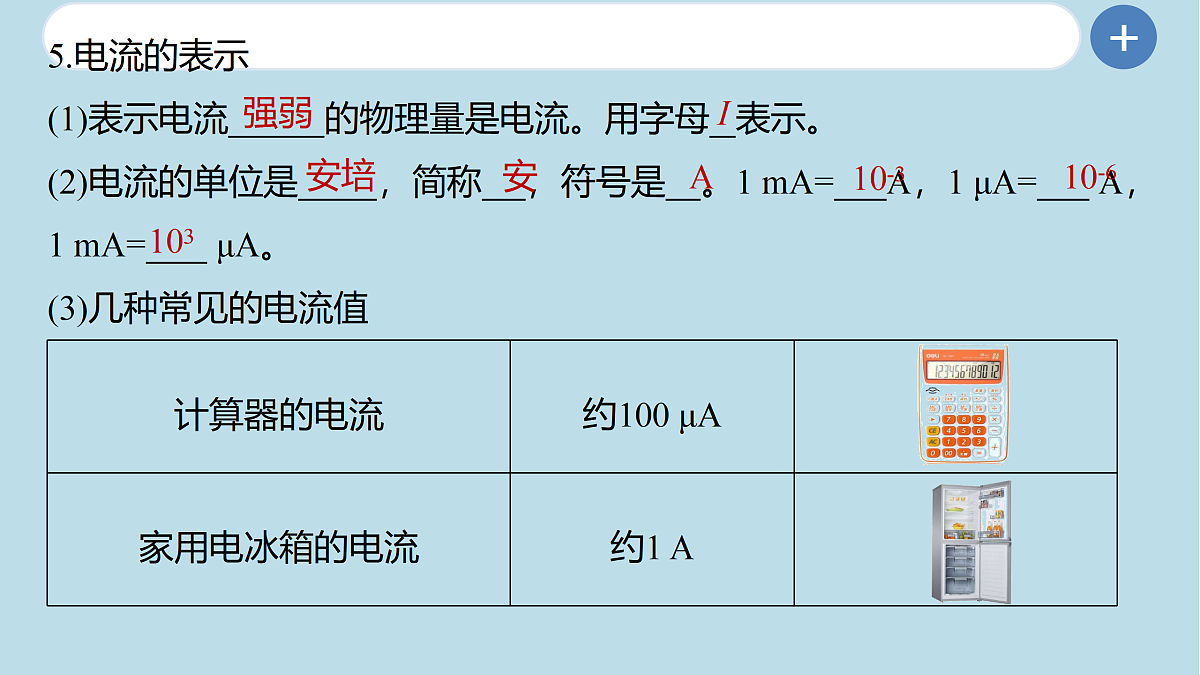

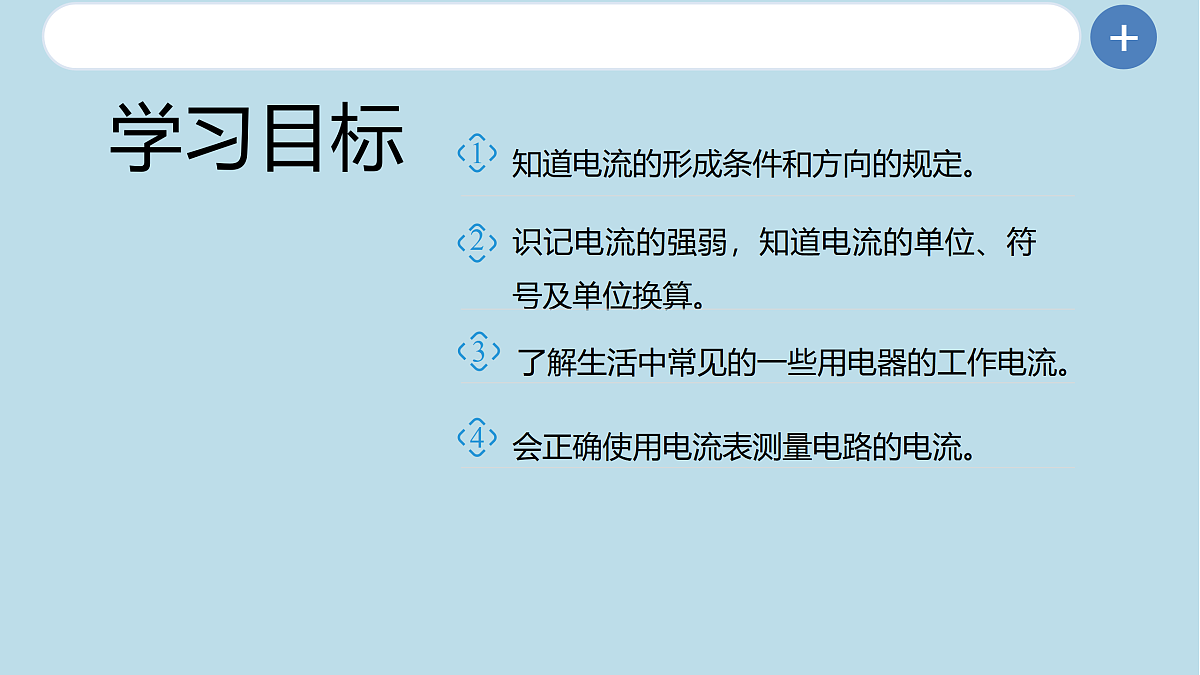

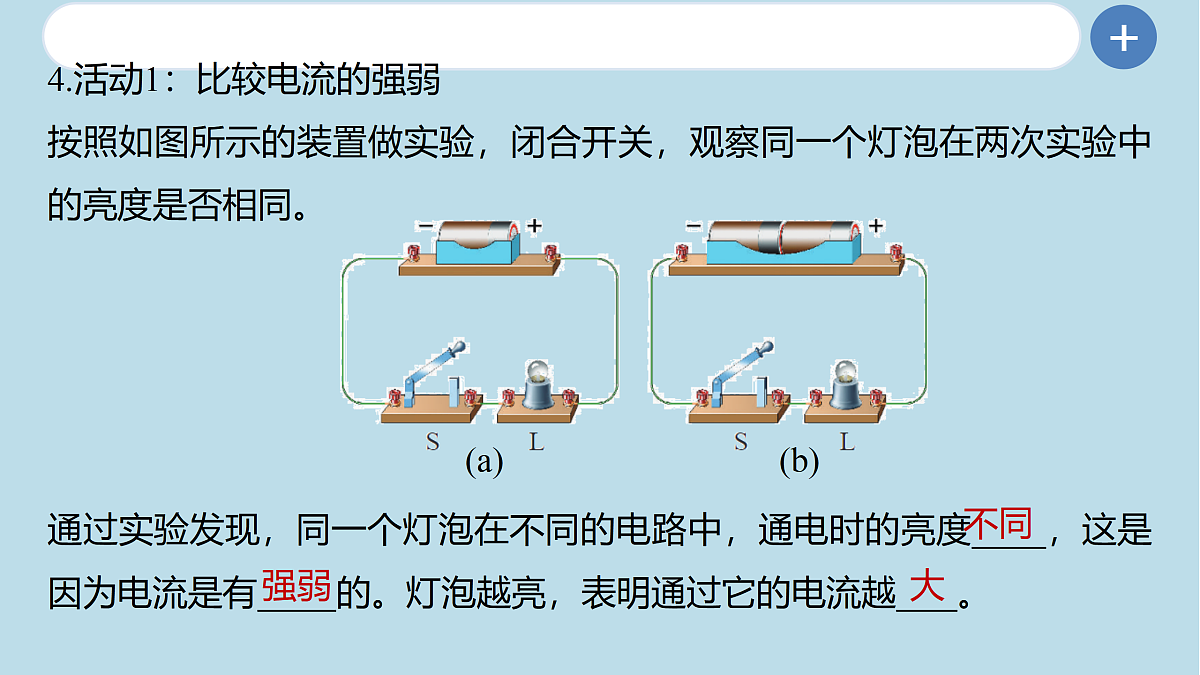

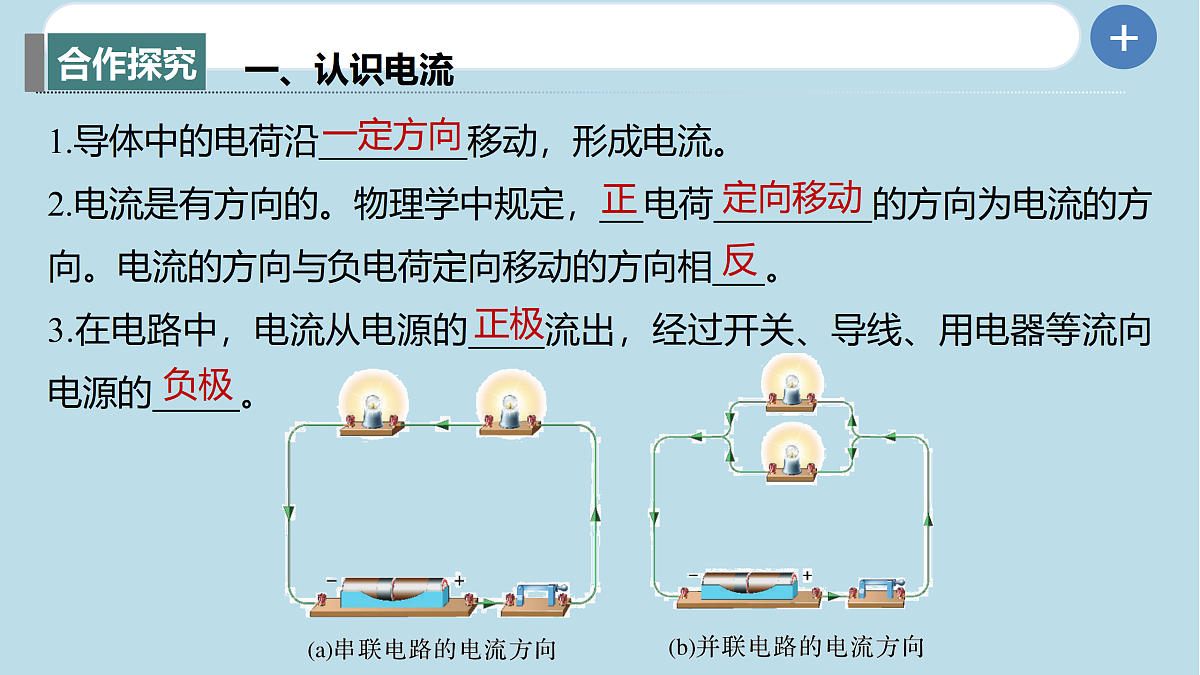

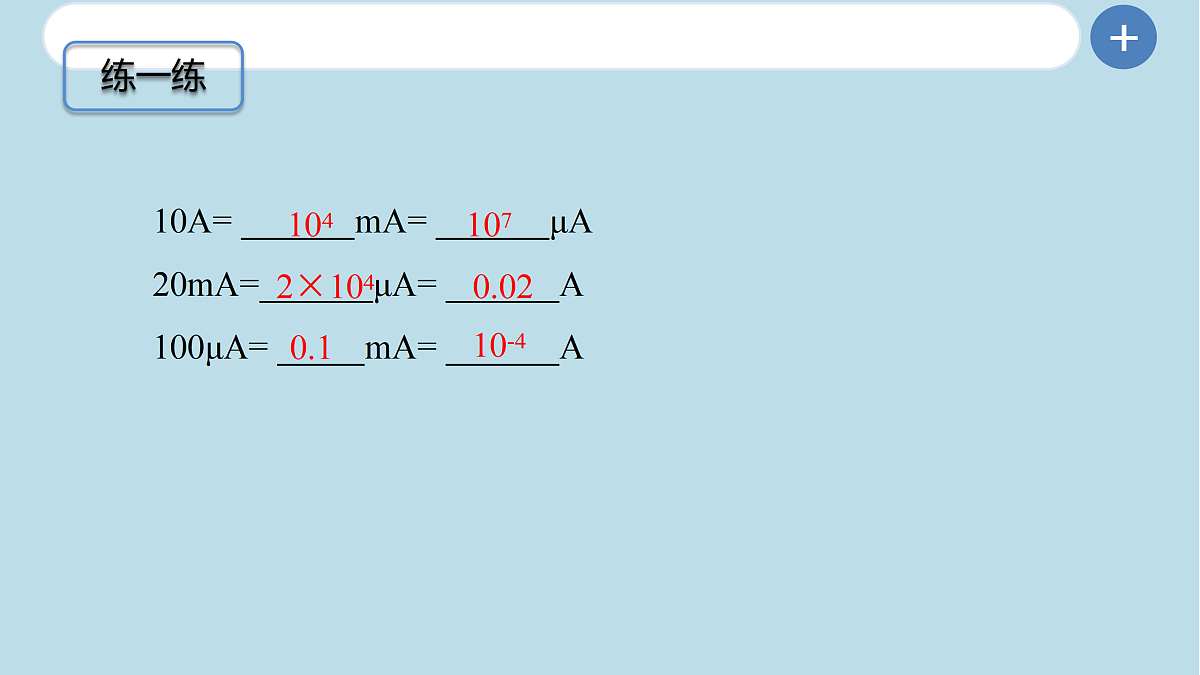

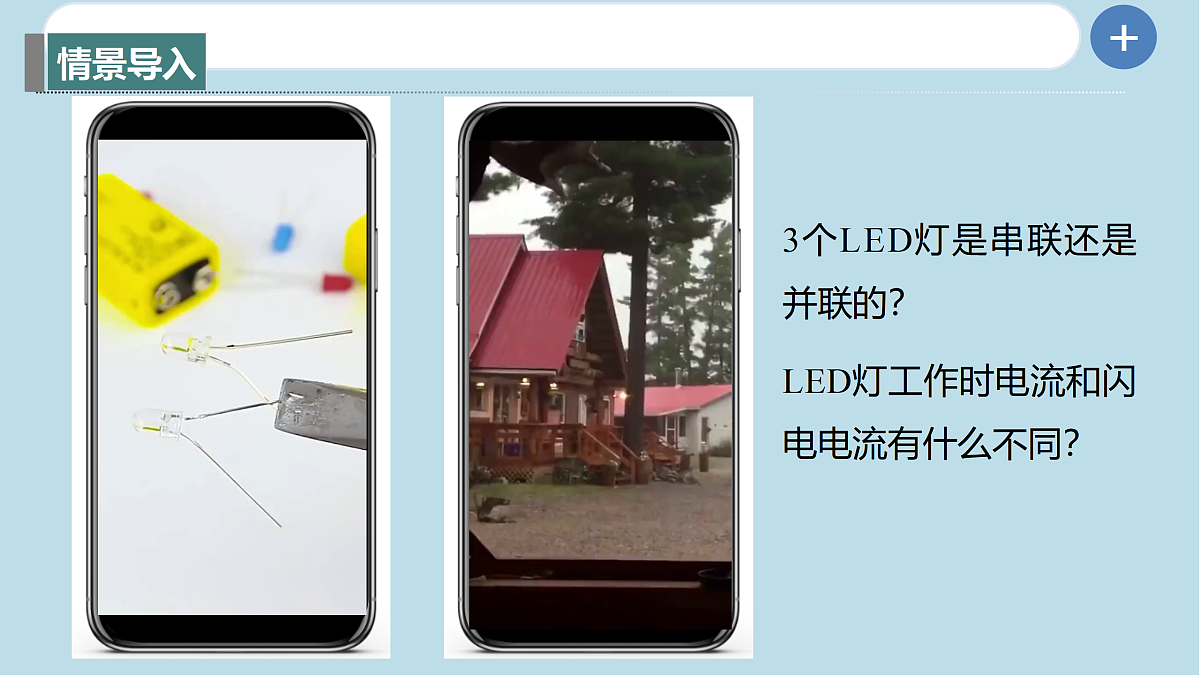

电流与电流的测量13.3第十三章　简单电路沪粤版九年级上册学习目标3个LED灯是串联还是并联的？LED灯工作时电流和闪电电流有什么不同？1.导体中的电荷沿 移动，形成电流。2.电流是有方向的。物理学中规定， 电荷 的方向为电流的方向。电流的方向与负电荷定向移动的方向相 。3.在电路中，电流从电源的 流出，经过开关、导线、用电器等流向电源的 。一定方向正定向移动反正极负极一、认识电流4.活动1：比较电流的强弱按照如图所示的装置做实验，闭合开关，观察同一个灯泡在两次实验中的亮度是否相同。通过实验发现，同一个灯泡在不同的电路中，通电时的亮度 ，这是因为电流是有 的。灯泡越亮，表明通过它的电流越 。不同强弱大5.电流的表示(1)表示电流 的物理量是电流。用字母 表示。(2)电流的单位是 ，简称 ，符号是 。1 mA= A，1 μA= A，1 mA= μA。(3)几种常见的电流值强弱I安培安A10-310-610310A= mA= μA 20mA= μA= A100μA= mA= A1041072×1040.020.110-4练一练学以致用下列用电器正常工作时的电流可能是0.3 A的是(　　)A.手机B.电视机C.笔记本电脑D.电饭锅B1.电路中的电流可以用 测量，电流表是测量电路中 的仪器，在电路图中的符号是_____电流表电流二、电流的测量负接线柱指针单位刻度盘调零旋钮正接线柱2.活动2：认识电流表在下图中填写实验室常用电流表各部件的名称：观察图片，认识电流表，并对照电流表实物，认真阅读使用说明(1)使用前，应检查指针是否对准 。如果有偏差，需先 。零刻度线校零(2)电流表必须 在被测的那部分电路中，使电流从电流表的“ ”接线柱流入，从“ ”接线柱流出，即“正进负出” 。(3)电流表都有一定的 (允许测量的最大电流)，通过电流表的电流不能超出它的量程。图(a)所示的电流表有两个量程，分别是 和“0~3 A”。两个量程共用一个“-”接线柱，电流表的刻度盘上也有两挡对应的刻度值。测量前应 被测电流的大小，选择合适的量程。 串联+-量程“0~0.6 A”估计(4)在不能估计被测电流大小的情况下，应先选用 ，并用_______判断电流的大小，然后再根据情况，选用合适的量程。(5)不允许把电流表直接连到_____________！大的量程试触法电源的两极学以致用观察实验室常用的电流表，并完成下列填空。(1)这种电流表有　　个接线柱，其中标有“-”的接线柱为共用接线柱。连接电路时，应使电流从　　接线柱流入，从　接线柱流出。 (2)这种电流表有　　个量程。对于“0~3 A”量程，刻度盘上每小格表示的电流是　　A；对于“0~0.6 A”量程，刻度盘上每小格表示的电流是　　A。 (3)电流表接入电路时应与被测电路　联。 三+-两0.10.02串3.必做实验：用电流表测量电流按照如图所示连接电路，用电流表测量通过小灯泡L的电流(小于3 A)。(1)先对电流表进行“校零”。(2)选用“0~3 A”量程，将电流表串联接入电路中。使电流从标有“3”的接线柱流入，从“-”接线柱流出。闭合开关，这时，电流表的示数是　　A。 (3)如果电流表的指针偏转角度较小，可换用“0~0.6 A”量程，再闭合开关，此时，电流表的示数是______A。 比较两次的测量结果，说明合理选择量程对测量结果的影响。在这个实验中，选择多大的量程比较合理？答案　略思考：使用电流表测量电路中的电流时，如果进行以下操作将会有什么结果？(1)电流表与被测的用电器并联。答案　被测用电器短路。(2)电流表直接接到电源两极。答案　电源短路。(3)电流表的正负接线柱接反。答案　指针反向偏转。(4)被测电流超过电流表最大量程。答案　可能损坏电流表。1.请读出下列电流表的示数。学以致用______A 　　 　　　 　　　 A0.581.42.连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流(约0.5 A)。1.(2024·防城港上思县期中)关于电流下列说法中正确的是(　　)A.只要导体中有自由电荷就能形成电流B.电路中有了电源就能形成电流C.正、负电荷定向移动都可以形成电流D.只有正电荷定向移动才能形成电流C解析　导体中自由电荷发生定向移动才会形成电流，自由电荷的无规则运动不会形成电流，故A错误；电路中有了电源，电路还必须闭合，电路中才会形成电流，只有电源，不是闭合电路不会形成电流，故B错误；正、负电荷定向移动都可以形成电流，故C正确，D错误。2.下列用电器正常工作时电流最小的是(　　)A.电饭锅B.电子表C.电视机D.电熨斗B3.(2024·陇南州西和县期中)小王家的一台电视机正常工作时的电流为500 mA，相当于　　　 A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105 A，相当于　　　 μA。 0.52×10114.(2024·巴音郭楞州和静县期中)电流表的指针偏转情况如图所示，此时电流约为　　 A。如果电流表连接电路的接线柱是“-”和“3”，指针仍转到原来位置，则此时电路中的电流是　　 A。 0.31.5
