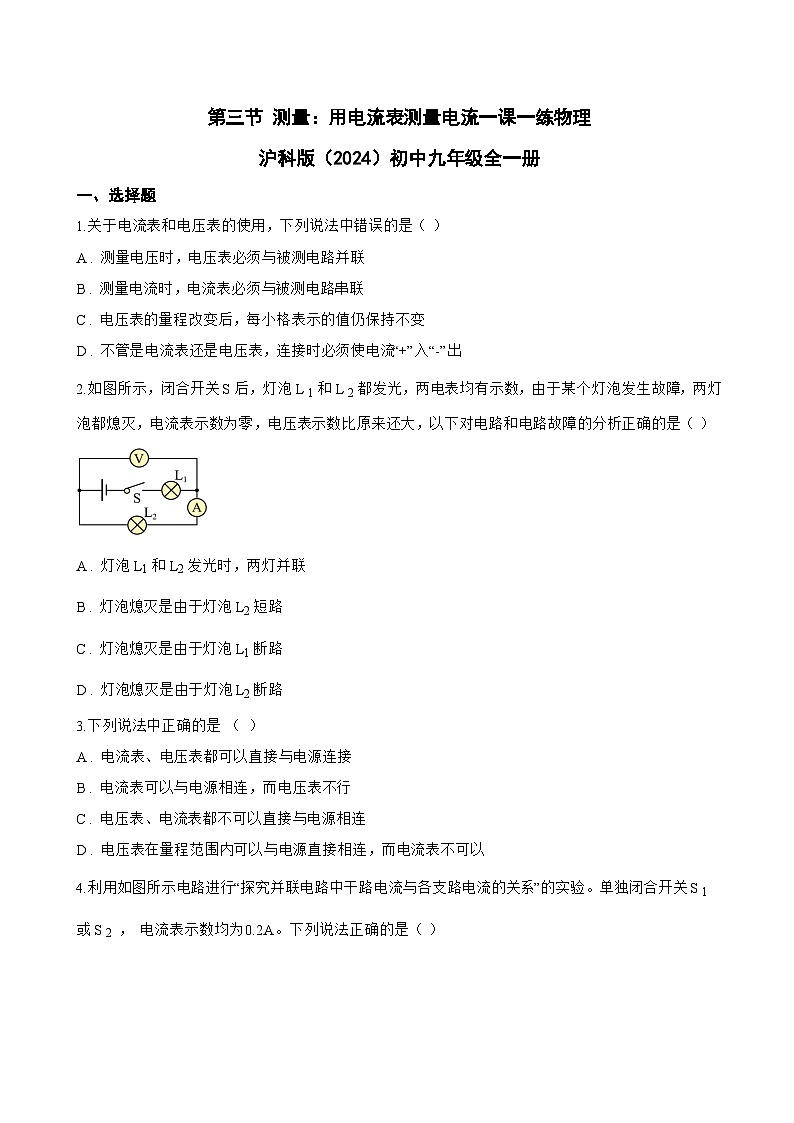

初中物理沪科版（2024）九年级全册（2024）第三节 测量：用电流表测量电流练习

这是一份初中物理沪科版（2024）九年级全册（2024）第三节 测量：用电流表测量电流练习，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.关于电流表和电压表的使用，下列说法中错误的是（ ）
A . 测量电压时，电压表必须与被测电路并联
B . 测量电流时，电流表必须与被测电路串联
C . 电压表的量程改变后，每小格表示的值仍保持不变
D . 不管是电流表还是电压表，连接时必须使电流“+”入“-”出
2.如图所示，闭合开关S后，灯泡L 1和L 2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A . 灯泡 L1和L2发光时，两灯并联
B . 灯泡熄灭是由于灯泡L2短路
C . 灯泡熄灭是由于灯泡L1断路
D . 灯泡熄灭是由于灯泡L2断路
3.下列说法中正确的是 （ ）
A . 电流表、电压表都可以直接与电源连接
B . 电流表可以与电源相连，而电压表不行
C . 电压表、电流表都不可以直接与电源相连
D . 电压表在量程范围内可以与电源直接相连，而电流表不可以

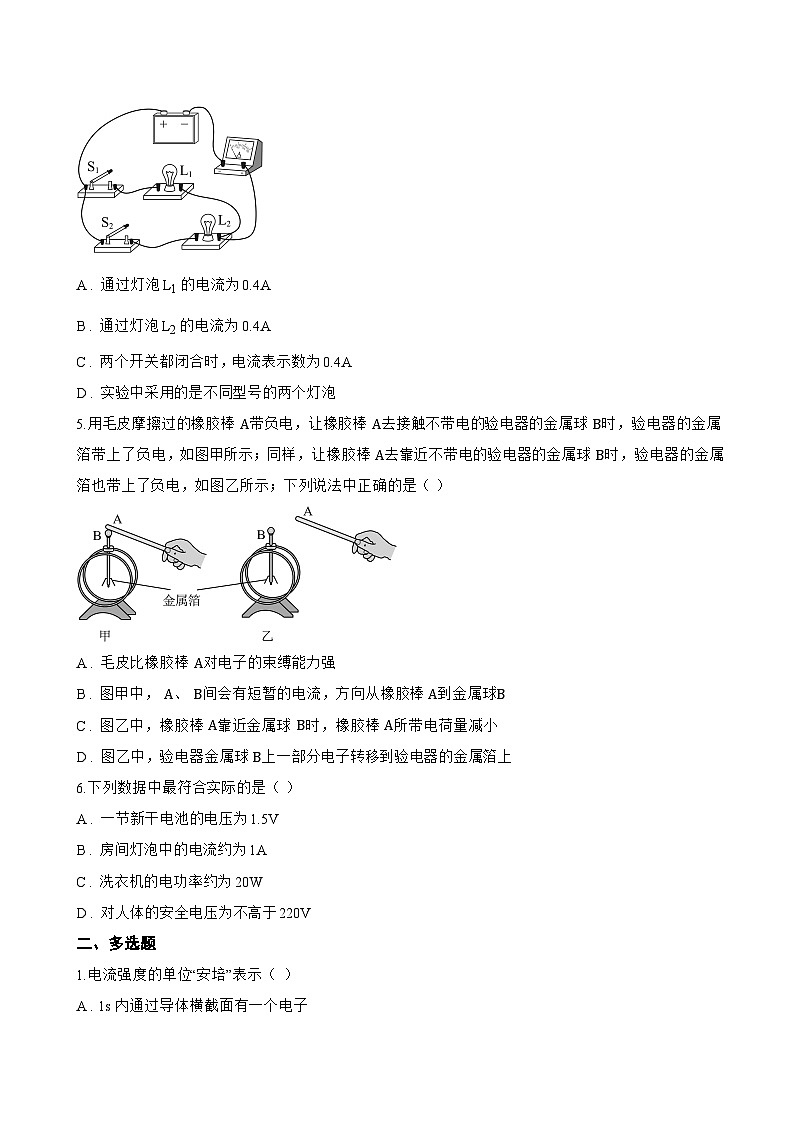

4.利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关S 1或S 2 ， 电流表示数均为0.2A。下列说法正确的是（ ）
A . 通过灯泡L1的电流为0.4A
B . 通过灯泡L2的电流为0.4A
C . 两个开关都闭合时，电流表示数为0.4A
D . 实验中采用的是不同型号的两个灯泡
5.用毛皮摩擦过的橡胶棒 A带负电，让橡胶棒 A去接触不带电的验电器的金属球 B时，验电器的金属箔带上了负电，如图甲所示；同样，让橡胶棒 A去靠近不带电的验电器的金属球 B时，验电器的金属箔也带上了负电，如图乙所示；下列说法中正确的是（ ）
A . 毛皮比橡胶棒 A对电子的束缚能力强
B . 图甲中， A、 B间会有短暂的电流，方向从橡胶棒 A到金属球B
C . 图乙中，橡胶棒 A靠近金属球 B时，橡胶棒 A所带电荷量减小
D . 图乙中，验电器金属球 B上一部分电子转移到验电器的金属箔上
6.下列数据中最符合实际的是（ ）
A . 一节新干电池的电压为1.5V
B . 房间灯泡中的电流约为1A
C . 洗衣机的电功率约为20W
D . 对人体的安全电压为不高于220V
二、多选题

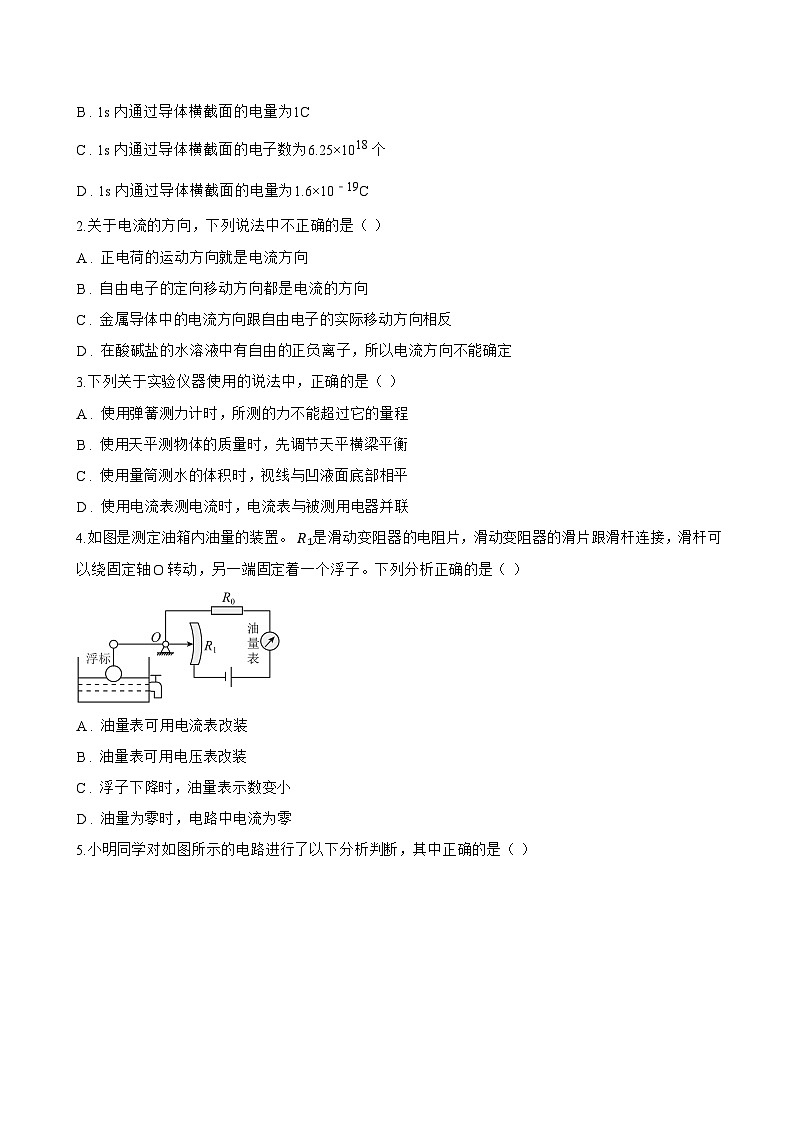

1.电流强度的单位“安培”表示（ ）
A . 1s内通过导体横截面有一个电子
B . 1s内通过导体横截面的电量为1C
C . 1s内通过导体横截面的电子数为6.25×1018个
D . 1s内通过导体横截面的电量为1.6×10﹣19C
2.关于电流的方向，下列说法中不正确的是（ ）
A . 正电荷的运动方向就是电流方向
B . 自由电子的定向移动方向都是电流的方向
C . 金属导体中的电流方向跟自由电子的实际移动方向相反
D . 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定
3.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
4.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
5.小明同学对如图所示的电路进行了以下分析判断，其中正确的是（ ）
A . S1 、 S2 都闭合时，三只灯泡均发光，是并联
B . S1 、 S2 都闭合时，电流表 A2 测量的是通过 L2 和 L3 的电流
C . S1 、 S2 都断开时，电流表 A2 的示数等于电流表 A1 的示数
D . S1 、 S2 都断开时，三只灯泡均发光，是串联
6.在图甲的电路中，闭合开关，两个灯泡L 1、L 2都能正常发光，电流表A 2和A的指针指向如图乙，下面说法正确的是（ ）
A . 通过灯L1中的电流为0.8A
B . 通过灯L2中的电流为0.2A
C . 电流表A的示数为0.2A
D . 灯L1比灯L2更暗
三、填空题
1.验电器的工作原理是 ________ 。如图所示，A验电器不带电，B验电器带负电荷，当用一个金属棒C将这两个验电器相连接瞬间，金属棒中电流的方向是 ________ （选填“从A到B”或“从B到A”）
2.静电喷涂利用了静电现象，其喷涂原理如图所示，被喷涂的工件带正电。工作时，静电喷涂的喷枪接高压电源，雾化后的涂料微粒通过枪口时由于得到电子而带 ________ 电，又由于同种电荷相互排斥而均匀散开后吸附在工件上；图中带电微粒移动过程中形成的电流方向是 ________ （选填“向左”或“向右”）。
3.避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成_(选填“通路”或“断路").物理学中规定 ________ 定向移动的方向为电流的方向，若云层带正电，避需针中自由电子的运动方向是 ________ (选填“从云层到大地”或“从大地到云层")。
4.在用电流表测量电流的实验中，小丽按照如图（a）所示的电路图组成电路，接通开关S后，电流表A 1、A 2的指针位置如图（b）所示，则电流表A 1的读数应是 ________ A，灯L 1中的电流是 ________ A。
5.如图所示情境粗略却形象地反映了电流和电压、电阻的关系，图中小人 ________ （选填“甲”、乙”或“丙”）可模拟为电流，图中信息还反映出导体的电阻与导体的 ________ 有关。
6.用塑料梳子梳理干燥的头发，若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上 ________ 电荷互相排斥而张开；接触的瞬间，电流方向 ________ （选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
7.我国家庭电路的电压是 ________ V，正常工作时通过的电流约为6A的用电器为 ________ （选填“电子手表”、“电视机”或“空调”）。
8.如图所示电路，开关S闭合后，发现A 1 、A 2两只电表的指针恰好偏转到同一位置，若通过A 1 的电流为0.8A，则通过灯L 1的电流是 ________ A，通过灯L 2的电流是 ________ A．
9.电流的基本单位是 ________ ，使用电流表时应将其与被测用电器 ________
四、实验探究题
1.为了探究并联电路的电流规律，小星同学设计了图甲所示的电路。
（1） 图乙中，电流表测量图甲中 ________ 处电流（选填“A”“B”或“C”）。
（2） 小星在进行实验时，开关闭合前，电流表的指针出现了如图丙所示的情况，原因是 ________ 。
（3） 在排除故障后，更换不同的小灯泡，多次实验，记录数据如表所示。
①表格中空白处的数据如图丁所示为 ________ 。
②分析表中数据，可得到结论： ________ （用IA、IB、IC表示）。
2.为了测定额定电压为2.5V，额定功率约为lW的小灯泡的功率，现有下列器材可供选用：电源（电压恒为3V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一个，导线若干。
（1） 电流表量程应选 ________ A；电压表量程选 ________ V。
（2） 如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到 ________ 。闭合开关，调节滑动变阻器，使小灯泡两端电压刚好为 ________ V，这时小灯泡正常发光。此时电流表的示数如图所示，则小灯泡的额定电功率是 ________ W。
3.物理实验离不开对物理量的测量，测量离不开读数．
（1） 如图1所示，电流表的示数是 ________ A；电压表的示数是 ________ V．
（2） 如图2所示，电阻箱的示数是 ________ Ω．
（3） 如图3所示，电能表示数为 ________ kW•h．
（4） 如图4所示，温度计的示数是 ________ ℃．
（5） 如图5所示，物体的长度为 ________ cm．
五、计算题
1.自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为 I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
2.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
3.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
4.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
5.如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
六、综合题
1. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
2.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
3.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
实验次数
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.40
0.18
0.22
2
0.50
0.20
0.30
3
0.60
0.36
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
